交流接触器的型号含义结构示意图及对应符号说明 The Standardization Office was revised on the afternoon of December 13, 2020交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等,能频繁地接通或断开交直流主电路,实现远距离自动控制。
它具有低电压释放保护功能,在拖动自动控制线路中被广泛应用。
接触器有交流接触器和直流接触器两大类型。
下面介绍交流接触器。
下图所示为交流接触器的结构示意图及图形符号。
1.交流接触器的组成部分(1)电磁机构:电磁机构由线圈、动铁心(衔铁)和静铁心组成。
(2)触头系统:交流接触器的触头系统包括主触头和辅助触头。
主触头用于通断主电路,有3对或4对常开触头;辅助触头用于控制电路,起联锁或控制作用,通常有两对常开两对常闭触头。
(3)灭弧装置:容量在10A以上的接触器都有灭弧装置。
对于小容量的接触器,常采用双断口桥形触头以利于灭弧;对于大容量的接触器,常采用纵缝灭弧罩及栅片灭弧结构。
(4)其他部件:包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。
接触器上标有端子标号,线圈为A1、A2,主触头1、3、5接侧,2、4、6接负荷侧。
辅助触头用两位数表示,前一位为辅助触头顺序号,后一位的3、4表示常开触头,1、2表示常闭触头。
接触器的控制原理很简单,当线圈接通额定电压时,产生电磁力,克服弹簧反力,吸引动铁心向下运动,动铁心带动绝缘连杆和动触头向下运动使常开触头闭合,常闭触头断开。
当线圈失电或电压低于释放电压时,电磁力小于弹簧反力,常开触头断开,常闭触头闭合。

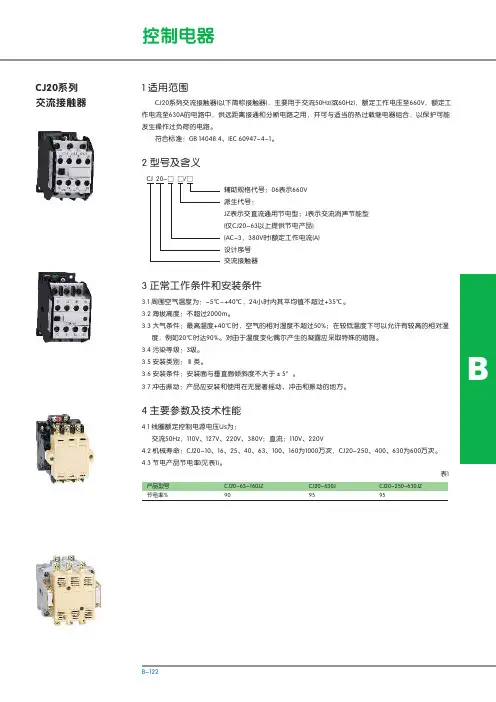

2.交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。

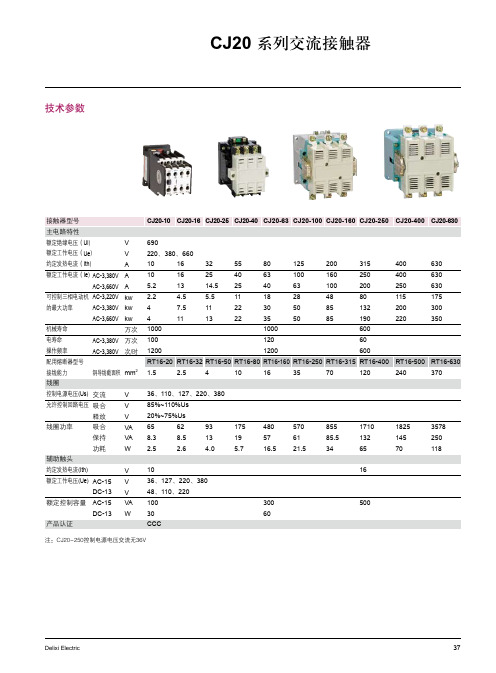

接触器的型号含义说明例如:CJl0Z-40/3 为交流接触器,设计序号10,重任务型,额定电流40A主触点为3极。
CJl2T-250/3为改型后的交流接触器,设计序号12,额定电流250A,3个主触点。
交流接触器综合应用实物接线图(图文分析)接触器,俗名叫磁吸,接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件,简单而言就是通过一个线圈里边通电,线圈产生磁场吸合金属触点来隔离控制电路通断,实现对更大电流或者更高电压电路系统的控制。
它以线圈的交直流供电分为交流接触器和直流接触器,两种控制方式一样,接线也大同小异。
要明白它的接线方法,先理解它的原理和内部架构。
一、交流接触器的原理和内部架构1、电磁铁的构造2、接触器的主体结构3、用于接触器的E形铁心的功能4、接触器的工作原理交流接触器工作原理:当电磁线圈接受指令信号得电后,铁心被磁化为电磁铁,产生电磁吸力,当克服弹簧的反弹力时使动铁心吸合,带动触头动作(触头系统是与动铁芯联动的),即常闭触头分开、常开触头闭合;当线圈失电后,电磁铁失磁,电磁吸力消失,在弹簧的作用下触头复位。
交流接触器线圈的工作电压,应为其额定电压的85%-105%,这样才能保证接触器可靠吸合。
如电压过高,交流接触器磁路趋于饱和,线圈电流将显著增大,有烧毁线圈的危险。
反之,电压过低,电磁吸力不足,动铁心吸合不上,线圈电流达到额定电流的十几倍,线圈可能过热烧毁。
5、接触器结构说明:由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统:包括可动铁心(衔铁)、静铁心、电磁线圈;触头系统:包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头;灭弧装置:用于迅速切断主触头断开时产生的电弧,以免使主触头烧毛、熔焊,对于容量较大的交流接触器,常采用灭弧栅灭弧。
弄清楚交流接触器的原理和结构图后,下边介绍该如何对交流接触线接线了,它分为主回路和控制回路接线,先说明原理图接线,然后再介绍实物图接线。
二、交流接触器原理图和实物接线方法1、交流接触器主回路接线主回路接线比较简单,就是三进三出,上进下出。
这6六条全部要接到主触头上,主触头故名思议就是用来和用电器接触的或者接在主回路上,要注意裸露的铜芯不宜太长,否则容易发生安全事故,也不能太短,否则容易接触不良,螺丝要用对口的螺丝刀拧进入,用力要均衡中庸,拧好螺丝后,用力扯一下,如果扯不下来就是合格的。
交流接触器控制电机正反转实物接线图单相电机正反转接线实物图
用PLC电机正反转控制原理图及程序三相异步电机的正反转控制
要求当按下正转按钮,电机连续正转,此时反转按钮不起作用(互锁),按下停止按钮电机断开电源,按下反转按钮电机连续反转,正转不起作用。
图1所示为三相异步电机的正反转控制原理图。
程序的写入与运行
将PLC联上编程器并接通电源后,PLC电源指示灯亮,将编程器开关打到“PROGRAM”位置,这时PLC 处于编程状态。
编程器显示PASSWORD!这时依次按Clr键和Montr键,直至屏幕显示地址号0000,这时即可输入程序。
在输入程序前,需清除存储器中内容,依次按Clr、Play/Set,Not,Rec/Reset和Montr键,即将全部程序清除。
按照以上3种控制的梯形图或程序指令将3种控制程序写入PLC,当上述3部分程序输入到PLC 机中后,用上下方向键读出所写程序,如程序有错,可用插入指令和删除指令修改程序。
程序输入正确后,分别按图1(a)和(c)连接PLC外部接线及主回路线路实现电机正反转控制,按图2(a)和(c)连接线路实现电机Y—△启动,按图3(a)和(c)连接线路实现电机的时间控制。
此设计可以一次性把3种控制电路的程序全部输入,同时控制3种电路,运行时,按下SBF,SBR电机正反转启动,按下SB1,SB2控制电机Y—△启动,按下SB3,SB4电机顺序启动,互不干扰,事半功倍,实现了一台PLC同时控制多种电路形式。
电机正反转原理图星三角启动电路。
交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。
2、检查接线无误后,通电试验,通电试验时为防止意外,应先将电动机的接线断开。
故障现象预处理;1、不启动;原因之一,检查控制保险FU是否断路,热继电器FR接点是否用错或接触不良,SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了;这是因为接触器的常闭接点互锁接线有错,将互锁接点接成了自己锁自己了,起动时常闭接点是通的接触器线圈的电吸合,接触器吸合后常闭接点又断开,接触器线圈又断电释放,释放常闭接点又接通接触器又吸合,接点又断开,所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开,这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁,上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下:一、正向启动:1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。
二、反向启动:1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2,KM2通电吸合并通过辅助触点自锁,常开主触头闭合换接了电动机三相的电源相序,这时电动机的相序是L3、L2、L1,即反向运行。
三、互锁环节:具有禁止功能在线路中起安全保护作用1、接触器互锁:KM1线圈回路串入KM2的常闭辅助触点,KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后,KM1的辅助常闭触点断开了KM2线圈回路,若使KM1得电吸合,必须先使KM2断电释放,其辅助常闭触头复位,这就防止了KM1、KM2同时吸合造成相间短路,这一线路环节称为互锁环节。
交流接触器结构图解交流接触器是一种中间控制元件,可频繁的通、断线路,以小电流控制大电流。
与热继电器配合起来使用,还能对负载设备起到一定的过载保护作用。
跟人手动分、合闸电路相比,交流接触器效率更高、可以灵活运用,并同时分、合多处负载线路,还有自锁功能,通过手动短接吸合后,就能进入自锁状态持续工作。
交流接触器结构图解交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。
1、电磁系统。
交流接触器的电磁系统主要由线圈、铁心(静铁心)和衔铁(动铁心)三部分组成。
其作用是利用电磁线圈的通电或断电,使衔铁和铁心吸合或释放,从而带动动触头与静触头闭合或分断,实现接通或断开电路的目的。
2、触头系统。
交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式三种,分别如图1(a)、(b)和(c)所示。
按触头的结构形式划分,有桥式触头和指形触头两种,如图2所示。
图1 触头的三种接触形式(a)点接触;(b)线接触;(c)面接触图2 触头的结构形式(a)双断点桥式触头;(b)指形触头1-静触头;2-动触头;3-触头压力弹簧3、灭弧装置。
交流接触器在断开大电流或高压电路时,在动静触头之间会产生很强的电弧。
电弧是触头间气体在强电场作用下产生的放电现象。
电弧一方面会灼伤触头,减少触头的使用寿命;另一方面会使电路切断时间延长,甚至造成弧光短路或引起火灾事故。
触头开合过程中的电压越高、电流越大、弧区温度越高,电弧就越强。
低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施,促使电弧尽快熄灭。
在交流接触器中常用的灭弧方法有以下几种:1)双断口电动力灭弧。
该种灭弧装置如图3 (a)所示。
这种灭弧方法是将整个电弧分割成两段,同时利用触头回路本身的电动力F 把电弧向两侧拉长,使电弧热量在拉长的过程中散发、冷却而熄灭。
容量较小的交流接触器,如CJ10 - 10型等,多采用这种方法灭弧。
2)纵缝灭弧。
该种装置如图3 (b)所示,由耐弧陶土、石棉水泥等材料制成的灭弧罩内每相有一个或多个纵缝,缝的下部较宽以便放置触头,缝的上部较窄,以便压缩电弧,使电弧与灭弧室壁有很好的接触。
交流接触器实物接线图(各种组合电器接线图
最近经常在网上看到朋友们需要接触器的实物接线图,因此我整理了一份关于接触器和其他控制电器的接线图,希望对有需要的朋友门有所帮助,因为接触器的及控制电器的接线方法很多,所以不可能完全举例出来,还请谅解,这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法
朋友们如果您绝的这些接线图对您有帮助或者给您带来了启发,请高抬您的贵手点击收藏,以便您下次有需要的时候可以快速的找到我们,谢谢!!。
