【CN109897158A】一种聚脲弹性体及其制备方法【专利】

(10)申请公布号 (43)申请公布日 2014.06.18C N 103865370A (21)申请号 201410076997.9(22)申请日 2014.03.04C09D 175/02(2006.01)C09D 7/12(2006.01)C08G 18/76(2006.01)C08G 18/48(2006.01)(71)申请人大连怿文新材料科技发展有限公司地址116000 辽宁省大连市中山区中山路136号希望大厦2702室(72)发明人彭瑞 姜鹏波 李同信 史立彤蓝晨(74)专利代理机构大连东方专利代理有限责任公司 21212代理人贾汉生 李馨(54)发明名称手工聚脲、其制备方法及用途(57)摘要本发明提供一种手工聚脲、其制备方法及用途。

本发明手工聚脲包括重量配比如下的各组分：A 组分：芳香族异氰酸酯20-70份；位阻氨化合物5-60份；聚醚多元醇20-85份；活性稀释剂碳酸丙酯1-5份；B 组分：位阻氨化合物48-93份；填料5-50份；助剂2-4份；颜料1-3份；A 组分与B组分的质量比为2：1—1.5:1。

本发明还公开了一种手工聚脲的制备方法。

本发明手工聚脲配方科学、合理，其制备方法简单、易行，本发明手工聚脲能在保证力学性能的同时，延长了凝胶时间，进而实现狭窄、复杂环境的手工涂刷。

(51)Int.Cl.权利要求书2页 说明书8页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书2页 说明书8页(10)申请公布号CN 103865370 A1.一种手工聚脲，其特征在于，包括重量配比如下的各组分：A组分：芳香族异氰酸酯 20-70份；位阻氨化合物 5-60份；聚醚多元醇 20-85份；活性稀释剂碳酸丙酯 1-5份；B组分：位阻氨化合物 48-93份；填料 5-50份；助剂 2-4份；颜料 1-3份；A组分与B组分的质量比为2：1—1.5:1。

2.根据权利要求1所述手工聚脲，其特征在于，所述芳香族异氰酸酯为二苯基甲烷二异氰酸酯、甲苯二异氰酸酯、多苯基多亚甲基多异氰酸酯和碳化二亚胺改性MDI中的一种或多种；所述聚醚多元醇为聚氧化丙烯二元醇、聚氧化丙烯三元醇和聚四氢呋喃多元醇中的一种或多种。

专利名称：一种高强度高韧性自修复热塑性聚氨酯脲弹性体及制备方法
专利类型：发明专利
发明人：魏柳荷,李禹函,刘兴江,孙爱灵,郭雯娟,李雯娟
申请号：CN201910358908.2
申请日：20190430
公开号：CN110041491A
公开日：
20190723
专利内容由知识产权出版社提供
摘要：本发明公开了一种高强度高韧性自修复热塑性聚氨酯脲弹性体及制备方法，由二异氰酸酯与聚醚二元醇生成的预聚体分别经2,6‑二氨基吡啶和胱胺两次扩链合成。

在主链上引入吡啶配体单元，通过金属离子的配位作用在分子链间形成配位键，产生链间可逆分子级愈合，同时充当动态交联点起到限制分子链滑移的作用，帮助提升力学性能，二次扩链将双硫键引入大分子主链利用其可逆交换反应协效提升自修复能力。

自修复效率可达85％以上、拉伸强度不低于8MPa、韧性不低于
40MJ/m。

本发明兼顾提升力学性能与自修复能力，可应对复杂形变保持材料的完整性和功能性，在柔性电子设备领域具有很高的应用价值。

申请人：郑州大学
地址：450001 河南省郑州市高新区科学大道100号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910464605.9(22)申请日 2019.05.30(71)申请人 中国科学院化学研究所地址 100190 北京市海淀区中关村北一街2号(72)发明人 沈紫云　李春成　郑柳春　(74)专利代理机构 北京知元同创知识产权代理事务所(普通合伙) 11535代理人 刘元霞　吕少楠(51)Int.Cl.C08G 71/02(2006.01)(54)发明名称一种热塑性聚脲弹性体及其制备方法(57)摘要本发明公开了一种热塑性聚脲弹性体及其制备方法。

该聚脲弹性体包括软段和硬段，软段为羟基封端的聚合物，硬段为含脲基的重复结构单元，硬段与软段之间由氨基甲酸酯键连接；聚脲弹性体具有如式(1)所示的结构式。

该方法无需使用胺基封端的聚合物软段，不使用有毒原料，反应条件温和，对设备的要求不高，产物分子量高，色泽洁白，兼具良好的强度和韧性。

权利要求书3页 说明书9页CN 112011049 A 2020.12.01C N 112011049A1.一种热塑性聚脲弹性体，其特征在于，所述聚脲弹性体包括软段和硬段，所述软段为羟基封端的聚合物，所述硬段为含脲基的重复结构单元，所述硬段与软段之间由氨基甲酸酯键连接。

2.根据权利要求1所述的热塑性聚脲弹性体，其特征在于，所述聚脲弹性体具有如式(1)所示的结构式：式(1)中，代表羟基封端的聚合物反应得到的软段；优选地，所述羟基封端的聚合物选自聚酯二元醇、聚醚二元醇、聚碳酸酯二元醇和聚硅氧烷二元醇中的至少一种；更优选地，所述羟基封端的聚合物为聚碳酸己二酯二元醇、羟基封端的聚己二酸丁二醇酯、羟基封端的聚四氢呋喃、羟基封端的聚环氧丙烷和羟基封端的聚二甲基硅氧烷中的至少一种；优选地，所述羟基封端的聚合物的分子量为500-8000g/mol；其中，m＝1-20，n＝0-20；R1和R2彼此独立地选自C1-20的直链脂肪族烃基、C6-20脂环族烃基和C6-20芳香族烃基中的至少一种；优选地，R1和R2彼此独立地选自C4-12的直链脂肪族烃基、C8-16脂环族烃基和C8-16芳香族烃基中的至少一种。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710188559.5(22)申请日 2017.03.27(71)申请人 青岛爱尔家佳新材料股份有限公司地址 266000 山东省青岛市北崂路1022号（中艺1688创意产业园）F楼209号房间(72)发明人 王伟　王宝柱　李永岗　郭焱　温喜梅　(74)专利代理机构 青岛发思特专利商标代理有限公司 37212代理人 巩同海　刘娜(51)Int.Cl.C08G 18/75(2006.01)C08G 18/73(2006.01)C08G 18/66(2006.01)C08G 18/50(2006.01)C08G 18/48(2006.01)C08G 18/42(2006.01)C08G 18/44(2006.01)C08G 18/32(2006.01)C08G 18/12(2006.01)C08G 18/08(2006.01)(54)发明名称一种热塑性脂肪族聚脲弹性体及其制备方法(57)摘要本发明属于聚脲弹性体技术领域，具体来说是一种热塑性脂肪族聚脲弹性体及其制备方法。

所述热塑性脂肪族聚脲弹性体由以下重量份的各原材料制成：脂肪族二异氰酸酯30～40份，多元醇5～15份，端氨基聚醚25～40份，扩链剂2～8份，紫外线吸收剂0.1～0.5份，色浆1.0～3.0份。

本发明将传统的喷涂聚脲材料制备成了可进行挤塑成型的热塑性聚脲弹性体材料，可采用传统的挤塑机进行施工，材料浪费率极低，且材料的可设计性强，具有非常好的拉伸强度、耐磨性能、耐冲击性能、防腐性能，优异的低温柔韧性，优异的绝缘性能，可以用于各种规格的管道、线缆、钢索的防腐防护。

权利要求书1页 说明书5页CN 106928430 A 2017.07.07C N 106928430A1.一种热塑性脂肪族聚脲弹性体，其特征在于，主要由以下重量份的各原材料制成：2.根据权利要求1所述的一种热塑性脂肪族聚脲弹性体，其特征在于，所述的脂肪族二异氰酸酯为异佛尔酮二异氰酸酯IPDI、二环己基甲烷二异氰酸酯HMDI、六亚甲基二异氰酸酯HDI中的一种或几种的混合物。

专利名称：一种非异氰酸酯聚脲弹性体的制备方法专利类型：发明专利
发明人：赵本波,程原,李治韬,刘文俊,邓平
申请号：CN201811102750.4
申请日：20180920
公开号：CN109438698A
公开日：
20190308
专利内容由知识产权出版社提供
摘要：本发明提供一种非异氰酸酯聚脲弹性体的制备方法，具体步骤为：（1）按质量分数称取二胺类化合物、碳酸二烷基酯、端氨基聚醚，催化剂A作用下，在常压下反应；（2）然后升高温度，精馏出反应产生的烷基醇，精馏柱顶端温度为60~80℃，2h后精馏出的烷基醇达到理论量；（3）此时加入另一种催化剂B，把温度从120℃逐步升高到180℃，先低真空度为‑0.07MPa下脱出碳酸二烷基酯；（4）当没有碳酸二烷基酯蒸出后，把温度逐步升到200℃，并且把真空度提到‑0.97MPa，待到粘度没有变化后停止反应。

本发明工艺路线环保，熔融自缩聚产生的碳酸二烷基酯为第一步反应的原料，可以做到真正的绿色环保“零排放”；采用一步法投料，反应过程中无需过滤和提纯，易于实现工业化。

申请人：中北大学
地址：030051 山西省太原市尖草坪区学院路3号
国籍：CN
更多信息请下载全文后查看。

(10)申请公布号(43)申请公布日 (21)申请号 201510459736.X(22)申请日 2015.07.30C09D 175/02(2006.01)C09D 7/12(2006.01)C08L 75/02(2006.01)C08K 3/36(2006.01)C08G 18/66(2006.01)C08G 18/48(2006.01)C08G 18/32(2006.01)C08G 18/12(2006.01)(71)申请人青岛爱尔家佳新材料有限公司地址266111 山东省青岛市城阳区青大工业园春海路2号(72)发明人王宝柱 王伟 张安智 郭焱(74)专利代理机构北京同辉知识产权代理事务所(普通合伙) 11357代理人华冰(54)发明名称一种喷涂聚脲弹性体及其制备方法(57)摘要本发明公开了一种喷涂聚脲弹性体及其制备方法，包括A 组分和B 组分，所述A 组分和B 组分的体积比为1:1，所述A 组分为聚醚多元醇、含氟多元醇和异氰酸酯反应合成的异氰酸酯预聚物，其-NCO 含量为12％-20％；所述B 组分按照重量份数计，包括以下组分：端氨基聚醚30-50份、扩链剂30-45份、气相二氧化硅0.5-1.0份、分散剂0.1-0.5份、消泡剂0.5-1.0份和色浆1.0-5.0份，本发明的聚脲弹性体耐候性、耐化学介质性和阻燃性优异，耐磨性好。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书6页CN 105038546 A 2015.11.11C N 105038546A1.一种喷涂聚脲弹性体，其特征在于，包括A组分和B组分，所述A组分和B组分的体积比为1:1，所述A组分为聚醚多元醇、含氟多元醇和异氰酸酯反应合成的异氰酸酯预聚物，其-NCO含量为12%-20%；所述B组分按照重量份数计，包括以下组分：端氨基聚醚30-50份、扩链剂30-45份、气相二氧化硅0.5-1.0份、分散剂0.1-0.5份、消泡剂0.5-1.0份和色浆1.0-5.0份。

专利名称：一种聚脲涂层及其制备方法以及用途
专利类型：发明专利
发明人：张培良,苏振佳,王刚,高安江,宗岩,王敬臣,范圣文,高伟,郭雪艳,郭学斌,李卫,刘家斌
申请号：CN201210529712.3
申请日：20121210
公开号：CN103013312A
公开日：
20130403
专利内容由知识产权出版社提供
摘要：本发明涉及一种聚脲涂层及其制备方法以及用途，所述聚脲涂层为聚脲弹性体，所述聚脲涂层的喷涂方法采用喷涂聚脲弹性体技术，在所述喷涂聚脲涂层的过程中加入防滑粒料，所述防滑粒料为金刚砂或橡胶粒，所述聚脲涂层作为铝合金人行天桥桥面的防滑材料。

与传统的铺地材料相比,聚脲涂层不仅具有成型快、对湿气不敏感、耐磨、防滑等特点,而且还具有附着力好、表面光顺、可铺撒防滑粒料等特点；同时，由于其优异的柔韧性，完全能够抵御昼夜、四季环境温度变化带来的热胀冷缩，不会产生开裂和脱落现象，在材料保护领域具有广阔的应用前景。

申请人：龙口丛林中德车体系统工程有限公司
地址：264000 山东省烟台市龙口丛林工业区
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：王澎
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010347326.7(22)申请日 2020.04.28(71)申请人 中国科学院长春应用化学研究所地址 130022 吉林省长春市人民大街5625号(72)发明人 程海洋　吴佩炫　赵凤玉　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 豆贝贝(51)Int.Cl.C08G 71/02(2006.01)C08J 5/18(2006.01)C08L 75/02(2006.01)(54)发明名称一种自修复热塑性聚脲弹性体及其制备方法(57)摘要本发明提供了一种自修复热塑性聚脲弹性体及其制备方法。

本发明提供的自修复热塑性聚脲弹性体的制备方法，包括：将二胺A和二胺B与二氧化碳进行聚合反应，得到自修复热塑性聚脲弹性体；所述二胺A为异佛尔酮二胺；所述二胺B为C4～C10的二氨基氧杂烷。

本发明采用两类特定的二胺同时与二氧化碳反应，其中，C4～C10的二氨基氧杂烷与二氧化碳反应形成的脲基产生规则氢键结构，非对称脂环族二胺-异佛尔酮二胺与二氧化碳反应形成的脲基产生不规则氢键结构，两种氢键结构共同作用，使聚脲材料具有高强度、高韧性、良好的自修复性能及透明性。

权利要求书1页 说明书9页 附图4页CN 111440315 A 2020.07.24C N 111440315A1.一种自修复热塑性聚脲弹性体的制备方法，其特征在于，包括以下步骤：将二胺A和二胺B与二氧化碳进行聚合反应，得到自修复热塑性聚脲弹性体；所述二胺A为异佛尔酮二胺；所述二胺B为C4～C10的二氨基氧杂烷。

2.根据权利要求1所述的制备方法，其特征在于，所述二胺B选自1,5-二氨基-3-氧杂戊烷、1,8-二氨基-3,6-二氧杂辛烷、1,10-二氨基-4,7-二氧杂癸烷、1,12-二氨基-4,9-二氧杂十二烷、1,13-二氨基-4,7,10-三氧杂十三烷中的一种或几种。

专利名称：一种具有抗爆性能的聚脲弹性体的制备方法专利类型：发明专利
发明人：贾艺凡,陶西贵,张伟锋
申请号：CN202210255042.4
申请日：20220315
公开号：CN114478999A
公开日：
20220513
专利内容由知识产权出版社提供
摘要：本发明涉及具有抗爆性能的聚脲弹性体的制备方法，其通过对伯胺扩链剂进行改性，将伯胺扩链剂改性为仲胺扩链剂；并经过过滤、洗涤，最后在150℃下真空干燥至恒重，以便去掉改性后的扩链剂的氢键得到改性的扩链剂；将去酸性后的扩链剂与端氨基聚氧丙烯醚进行扩链合成，生成端氨基聚醚R组分；R组分与多异氰酸酯预聚体反应，生成聚脲弹性体。

本发明中的聚脲弹性体具备高抗冲击性、高强度、高伸长率、高耐磨性、抗腐蚀性、抗老化性、防水性以及高静电性能，具有橡胶、塑料、涂料、玻璃钢优点的材料。

申请人：中国人民解放军军事科学院国防工程研究院
地址：100036 北京市海淀区太平路22号院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种聚脲交联网络弹性体的制备方法专利类型：发明专利
发明人：邓剑如,李明明,朱乐平,张平安,陈娟,赵晓妮申请号：CN202111292059.9
申请日：20211103
公开号：CN113956435B
公开日：
20220621
专利内容由知识产权出版社提供
摘要：本发明提供了一种聚脲交联网络弹性体，其由改性三官能度的聚醚胺、两官能度的异氰酸酯、两官能度的聚醚胺Ⅰ和两官能度的聚醚胺Ⅱ交联得到。

本发明还提供了所述聚脲交联网络弹性体的制备方法和应用。

本发明提供的聚脲交联网络弹性体力学性能及耐溶剂性能好，凝胶时间可控，使用范围广泛。

本发明提供的聚脲交联网络弹性体的制备方法简单，可靠性高。

本发明提供的聚脲交联网络弹性体因凝胶时间可控，可应用于不同工艺的设备表面保护或建筑工程防水。

申请人：湖南大学
地址：410082 湖南省长沙市岳麓区麓山南路2号
国籍：CN
代理机构：广州智斧知识产权代理事务所(普通合伙)
代理人：汤凤婷
更多信息请下载全文后查看。

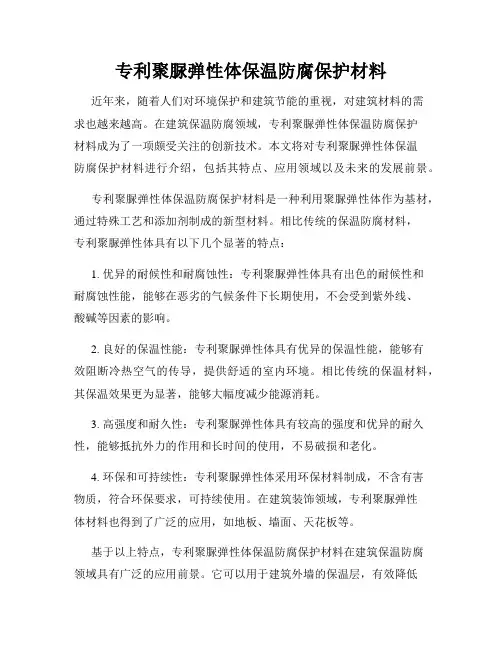

专利聚脲弹性体保温防腐保护材料近年来，随着人们对环境保护和建筑节能的重视，对建筑材料的需求也越来越高。

在建筑保温防腐领域，专利聚脲弹性体保温防腐保护材料成为了一项颇受关注的创新技术。

本文将对专利聚脲弹性体保温防腐保护材料进行介绍，包括其特点、应用领域以及未来的发展前景。

专利聚脲弹性体保温防腐保护材料是一种利用聚脲弹性体作为基材，通过特殊工艺和添加剂制成的新型材料。

相比传统的保温防腐材料，专利聚脲弹性体具有以下几个显著的特点：1. 优异的耐候性和耐腐蚀性：专利聚脲弹性体具有出色的耐候性和耐腐蚀性能，能够在恶劣的气候条件下长期使用，不会受到紫外线、酸碱等因素的影响。

2. 良好的保温性能：专利聚脲弹性体具有优异的保温性能，能够有效阻断冷热空气的传导，提供舒适的室内环境。

相比传统的保温材料，其保温效果更为显著，能够大幅度减少能源消耗。

3. 高强度和耐久性：专利聚脲弹性体具有较高的强度和优异的耐久性，能够抵抗外力的作用和长时间的使用，不易破损和老化。

4. 环保和可持续性：专利聚脲弹性体采用环保材料制成，不含有害物质，符合环保要求，可持续使用。

在建筑装饰领域，专利聚脲弹性体材料也得到了广泛的应用，如地板、墙面、天花板等。

基于以上特点，专利聚脲弹性体保温防腐保护材料在建筑保温防腐领域具有广泛的应用前景。

它可以用于建筑外墙的保温层，有效降低能源消耗，提高建筑的节能性能。

同时，在化工、石油、电力等行业中，专利聚脲弹性体材料也可以作为防腐层使用，保护设备和管道不受腐蚀的侵害，延长使用寿命。

随着科技的进步和应用领域的拓展，专利聚脲弹性体保温防腐保护材料还存在着更大的发展空间。

例如，可以进一步提高材料的施工性能，简化施工流程，降低施工成本。

此外，可以通过改变材料的组成和结构，进一步提高保温性能和防腐性能，以适应不同地域和环境的需求。

总之，专利聚脲弹性体保温防腐保护材料具有优异的性能和广阔的应用前景。

它不仅可以提高建筑的节能性能，减少能源消耗，还可以在工业领域中保护设备和管道，延长使用寿命。

专利名称：一种以聚硅氧烷完全替代聚醚的聚脲弹性体及其制备方法
专利类型：发明专利
发明人：张洁,庞博
申请号：CN201810470625.2
申请日：20180517
公开号：CN108610466A
公开日：
20181002
专利内容由知识产权出版社提供
摘要：本发明涉及一种以聚硅氧烷完全替代聚醚的聚脲弹性体及其制备方法，制备方法包括步骤：(1)在有机溶剂A与B的混合溶剂中，分别加入计算量的胺丙基封端的聚二甲基硅氧烷C与二异氰酸酯化合物，在0‑50℃下，搅拌反应10‑80min，生成异氰酸酯基封端的低分子量的预聚物D；(2)将步骤(1)中生成的预聚物D与端胺基化合物在0‑30℃下反应10‑500min，得到含有聚硅氧烷‑聚脲聚合物的混合溶液；然后挥发去除溶剂，即得。

本发明采用混合溶剂和通过调控胺丙基封端的聚二甲基硅氧烷分子量来减小软段与硬段之间尖锐的微观相分离，从而大大提高弹性体的力学性能。

申请人：山东大学
地址：250199 山东省济南市历城区山大南路27号
国籍：CN
代理机构：济南金迪知识产权代理有限公司
代理人：杨磊
更多信息请下载全文后查看。
