周期信号的频谱解读

周期信号频谱的特点
1、周期信号频谱的特点
(1)周期信号频谱是指周期信号的函数X（t）的傅里叶变换结果。

它由若干不同的频率的正弦波组成，这些正弦波的频率正是信号的基本频率。

正弦波的幅值与其相应的频率乘积成正比，而每种频度的信号都有一个相应的幅值谱和一个同频率相等的相位谱。

(2)对小波周期信号出现的情况而言，它的频谱具有带状分布特点。

假设一个小波信号X（t）的基本频率为F0，它的频谱X（f）的分布范围接近[F0, 2F0]之间，其中最大的幅值在F0处，幅值谱有一个主峰，而且相位谱空间分布也同样有一个主峰。

(3)小波周期信号具有连续宏观理论谱线的特点，实际谱线与理论谱线相比会有一个谷底，其图形模型会形成一回带状，理论上谷底深度接近0.
(4)周期信号频谱中有定向性，主要表现在除脉冲信号以外的其他周期信号中。

针对某一个方向发射信号，其谱仍然会有以频率以F0作为中心呈现梯度变化和微小平移的特点。

如果从不同方向发射信号，最终得到的谱会有一定的差异，但其趋势仍然相同。

2、周期信号频谱的作用
(1)周期信号频谱是信号分析的基础，它包括了信号的基本指标，包括信号的频率、幅值谱和相位谱，可用于分析信号的特性和特征。

(2)有了周期信号频谱，可以更准确地测量一个周期信号的实际频率，利用其中的相位谱可以判断信号之间是否存在某些相关性。

(3)频谱可以用于检测信号中的杂波，如果周期信号频谱发现不属于原有频率的有害信号，则说明信号中出现了一些杂波，可以使用滤波等方法对这部分信号进行处理，从而提高信号的有效性。

(4)同时，周期信号频谱也可以用来研究信号强度分布情况，可以查看赋予信号的频率和相位，从而进行有效的信号处理。

周期信号频谱的特点
1.频谱中存在基波和谐波：周期信号的频谱中不仅包含了基波分量，还包括了各个谐波分量。

基波分量对应信号的基本周期，而谐波分量则是基波频率的整数倍。

基波和谐波分量在周期信号频谱中呈现出一定的规律性，即谐波分量的幅值逐渐减小，但频率却逐渐增大。

2.频谱具有离散特性：周期信号频谱中的频率值是离散的，即频谱中只有一系列离散的频率分量。

这是因为周期信号具有固定的周期，其频谱中的各个频率值与基波频率和谐波频率有关。

3.频谱对称性：周期信号频谱在频率轴上具有对称性。

具体而言，当周期信号是实值信号时，其频谱是共轭对称的，即频谱图中的正频率部分与负频率部分关于频率轴对称。

当周期信号是复值信号时，其频谱是共轭对称的，即频谱图中的正频率部分与负频率部分关于频率轴对称。

4.频谱幅度递减：周期信号频谱中各个频率分量的幅度递减性质。

基波分量的幅度最大，而谐波分量的幅度逐渐减小。

如果周期信号中存在无穷多个谐波分量且每个谐波分量的幅度适当，则可以近似地表示任意的周期信号。

5.频谱包含整个频率范围：周期信号频谱中包含了整个频率范围，即从直流成分到无限大频率。

直流成分对应于基波分量，而高频成分对应于谐波分量。

因此，周期信号的频谱图是一个连续的、无缺口的频率分布。

总之，周期信号频谱的特点可以概括为：包含基波和谐波分量，具有离散特性，具有对称性，谐波分量幅度递减，频率范围包含整个频域。

通过对周期信号频谱的分析，可以了解信号的频率分布情况，从而更好地理解和处理周期信号。

周期信号的频谱分析周期信号是指在一定时间内重复出现的信号，其频谱分析是对周期信号在频域上的描述和分析。

频谱分析是信号处理领域中的重要内容，它能够揭示周期信号的频率成分以及它们在信号中的相对强度。

周期信号可以用正弦函数来表示，即一个频率为f的正弦波。

频谱分析的目的就是要确定这个周期信号中包含的各个频率成分。

为了进行频谱分析，我们通常使用傅里叶变换。

傅里叶变换可以将一个周期信号转换为一系列频率成分的复数表示。

傅里叶变换将一个周期信号分解成一系列复振幅和相位分量。

复振幅表示了信号中每个频率分量的强度，而相位则表示了每个频率分量的相对位置。

通过傅里叶变换，我们可以得到一个频谱图，它显示了信号中各个频率成分的幅度和相位信息。

在频谱图中，横轴表示频率，纵轴表示振幅。

每个频率成分对应的幅度可以通过幅度谱来表示，而相位信息则可以通过相位谱来表示。

通过分析频谱图，我们可以得到周期信号中的主要频率成分、频率分量的强度以及它们在信号中的相对位置。

频谱分析在信号处理领域中有着广泛的应用。

例如，它可以用于音频信号的处理与分析。

在音频信号中，不同的频率成分对应着不同的音调和音色。

通过频谱分析，我们可以识别音频信号中的主要频率分量，从而实现对音频信号的合成、去噪等处理操作。

另外，频谱分析也可以用于振动信号和通信信号的分析。

在振动信号分析中，频谱分析可以帮助我们了解结构的固有频率以及存在的振动模态。

而在通信信号分析中，频谱分析可以帮助我们了解信号的带宽和调制方式，从而实现信号的解调和解码。

总之，周期信号的频谱分析是对周期信号在频域上的描述和分析。

通过傅里叶变换，我们可以将周期信号分解成一系列频率成分，并通过频谱图来展示这些成分的幅度和相位信息。

频谱分析在信号处理领域中有着广泛的应用，对于理解和处理周期信号具有重要作用。

周期信号的频谱的特点对于周期信号，其频谱特点主要有以下几个方面：1.频谱呈现出离散的频率分量：周期信号的频谱是由一系列离散的频率分量组成的，这些频率分量可以看作是正弦波的谐波。

具体来说，周期信号的基波频率对应着信号的周期，而高次谐波频率对应着信号的周期的整数倍。

因此，周期信号的频谱呈现出离散的频率分量。

2.频率分量的幅值逐渐衰减：对于周期信号的频谱，随着频率的增大，各个频率分量的幅值逐渐衰减。

这是因为周期信号的频谱是由一系列频率为整数倍的正弦波叠加而成的，而高次谐波频率对应着幅度较小的频率分量。

因此，随着频率的增大，高次谐波频率分量的幅值逐渐变小，频谱呈现出幅度逐渐衰减的特点。

3.频谱具有对称性：对于实信号的周期信号，其频谱具有对称性。

具体来说，周期信号的频谱关于零频率轴对称。

这是因为周期信号的频谱是由实信号频谱叠加而成的，而实信号频谱及其傅里叶变换的共轭都是对称的，因此周期信号的频谱具有对称的特点。

4.频谱的带宽与周期信号的周期有关：对于周期信号，其频谱的带宽与信号的周期有关。

具体来说，频谱的带宽在理论上等于周期的倒数。

这是因为在频谱中，由于频率分量的间隔等于周期的倒数，频谱的带宽也等于周期的倒数。

5.频谱的相位对称性：对于周期信号，它的频谱在幅度谱的基础上还有相位谱。

频谱的相位是随着频率变化的，由于周期信号的频率分量是正弦波，而正弦波的相位是以周期为单位的，所以频谱的相位也具有周期性。

具体来说，频谱的相位存在对称性，即频率分量的相位和其对称频率分量的相位相差180度。

这是由于正弦波的周期性特点决定的。

综上所述，周期信号的频谱特点包括频谱呈现出离散的频率分量、频率分量的幅值逐渐衰减、频谱具有对称性、频谱的带宽与周期信号的周期有关，以及频谱的相位对称性等。

这些特点在信号处理和通信系统中具有重要的理论和实际意义，为信号的分析、处理和传输提供了基础。

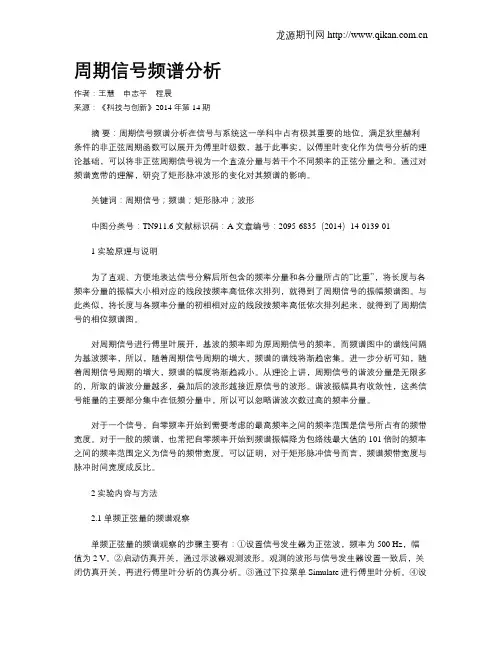

周期信号频谱分析作者：王慧申志平程晨来源：《科技与创新》2014年第14期摘要：周期信号频谱分析在信号与系统这一学科中占有极其重要的地位。

满足狄里赫利条件的非正弦周期函数可以展开为傅里叶级数，基于此事实，以傅里叶变化作为信号分析的理论基础，可以将非正弦周期信号视为一个直流分量与若干个不同频率的正弦分量之和。

通过对频谱宽带的理解，研究了矩形脉冲波形的变化对其频谱的影响。

关键词：周期信号；频谱；矩形脉冲；波形中图分类号：TN911.6 文献标识码：A 文章编号：2095-6835（2014）14-0139-011 实验原理与说明为了直观、方便地表达信号分解后所包含的频率分量和各分量所占的“比重”，将长度与各频率分量的振幅大小相对应的线段按频率高低依次排列，就得到了周期信号的振幅频谱图。

与此类似，将长度与各频率分量的初相相对应的线段按频率高低依次排列起来，就得到了周期信号的相位频谱图。

对周期信号进行傅里叶展开，基波的频率即为原周期信号的频率。

而频谱图中的谱线间隔为基波频率，所以，随着周期信号周期的增大，频谱的谱线将渐趋密集。

进一步分析可知，随着周期信号周期的增大，频谱的幅度将渐趋减小。

从理论上讲，周期信号的谐波分量是无限多的，所取的谐波分量越多，叠加后的波形越接近原信号的波形。

谐波振幅具有收敛性，这类信号能量的主要部分集中在低频分量中，所以可以忽略谐波次数过高的频率分量。

对于一个信号，自零频率开始到需要考虑的最高频率之间的频率范围是信号所占有的频带宽度。

对于一般的频谱，也常把自零频率开始到频谱振幅降为包络线最大值的101倍时的频率之间的频率范围定义为信号的频带宽度。

可以证明，对于矩形脉冲信号而言，频谱频带宽度与脉冲时间宽度成反比。

2 实验内容与方法2.1 单频正弦量的频谱观察单频正弦量的频谱观察的步骤主要有：①设置信号发生器为正弦波，频率为500 Hz，幅值为2 V。

②启动仿真开关，通过示波器观测波形。

第13讲周期信号的频谱及其特点
周期信号是指具有重复性的信号，它可以分解成一系列有限的数值原理的和。

它们具有重复的时域特性，但可以有不同的振幅和不同的频率。

当我们讨论周期信号的频谱时，我们保持它们的相同频率的不同振幅（相移），以及相同的振幅，而它们的相位是随机的。

理论上，任何一个周期信号都可以被分解为一系列不同幅值的基频和谐波。

比如，当我们将电压看作是一种周期信号的时候，它的频谱就是一系列不同的电压值，有最高的基波，每个谐波的振幅都比它的前一个谐波的振幅要低。

周期信号的频谱特点主要有以下几点：
1）一个给定的周期信号的频谱会有一个最高幅值的基波和一系列谐波，这些谐波的振幅会越来越低；
2）一个周期信号的特征频率会是他的最高幅值基波的频率；
3）一个周期信号的频谱不会包含极低频率的分量；
4）随着频率的增加，周期信号的有效带宽也会逐渐增加；
5）随着频率的增加，一个周期信号越来越容易受到干扰；
6）一个周期信号的频谱图会有一个中心点，这个中心点代表了这个信号的中心频率和振幅；
7）周期信号的频谱图会显示出它的基波的相位，而不同的谐波的相位会有所不同。

一文看懂周期信号的频谱特点周期信号是指信号在一定时间间隔内重复出现的信号。

周期信号的频谱特点可以通过其周期性和基波谐波结构来分析。

首先，周期信号的频谱特点与其周期性密切相关。

周期信号的频谱是离散的，且谱线分布在频谱图中的离散位置。

这是因为周期信号的频谱中只包含了有限个离散的频率分量，这些分量分别对应着信号的基波和谐波。

这也意味着周期信号的频谱是分立的，没有连续频率分布。

其次，周期信号的频谱特点与其基波谐波结构密切相关。

周期信号的频谱中，基波分量位于频谱的最低频率位置，其频率等于信号的周期倒数。

在基波之上，谐波分量依次出现，其频率是基波频率的整数倍。

这种基波谐波结构体现了周期信号的周期性特点，每个周期内的波形形状相同，只是幅值和相位不同。

此外，周期信号的频谱特点还会受到信号幅度、相位和波形对称性的影响。

对称的周期信号，其频谱具有特定的对称性。

例如，偶对称的周期信号的频谱是关于频谱图原点对称的；奇对称的周期信号的频谱是关于频谱图原点对称后再次关于频谱图水平轴对称的。

信号幅度和相位的变化会影响基波和谐波的幅度和相位，进而影响频谱的形状。

最后，需要注意的是周期信号的频谱特点与信号的持续时间无关。

周期信号的频谱仅与信号的周期相关，而与信号的持续时间无关。

即使一个周期信号的持续时间很短，频谱特点仍然存在。

因此，周期信号的频谱通常是通过对一个完整的周期进行频谱分析来得到的。

综上所述，周期信号的频谱特点可以用其周期性和基波谐波结构来概括。

周期信号的频谱是离散的，分布在频谱图中的离散位置。

频谱中包含了基波和谐波分量，其频率是基波频率的整数倍。

信号幅度、相位和波形对称性的变化会影响频谱的形状。

另外，周期信号的频谱特点与其持续时间无关。

MATLAB周期信号的频谱分析解读频谱分析是一种用于研究信号在频域上的特性的方法，对于周期信号的频谱分析尤为重要。

周期信号是在时间上有规律地重复出现的信号，例如正弦信号和方波信号。

在MATLAB中，我们可以使用傅里叶变换来进行周期信号的频谱分析。

首先，我们需要了解一些基本的概念。

频谱表示一个信号在不同频率上的能量分布，其单位通常是幅度或功率。

频谱分析可以通过计算信号的傅里叶变换来获得，傅里叶变换可以将一个信号从时间域转换到频域。

首先，我们需要生成一个周期信号。

例如，我们可以使用sin函数生成一个具有特定频率和幅度的正弦信号。

下面的代码生成了一个频率为f 的正弦信号：```matlabf=1;%信号的频率t=0:0.01:10;%时间范围x = sin(2*pi*f*t); % 生成正弦信号```接下来，我们可以使用fft函数进行信号的傅里叶变换。

傅里叶变换将信号从时域转换到频域，得到的结果是一个复数向量，其中包含了信号在不同频率上的能量信息。

我们可以使用abs函数计算傅里叶变换结果的幅度，得到频谱图。

```matlabfs = 100; % 信号的采样频率N = length(x); % 信号的长度X = fft(x); % 进行傅里叶变换X = abs(X/N); % 计算频域幅度f = (0:N-1)*(fs/N); % 计算频率轴plot(f,X) % 绘制频谱图```在上述代码中，变量fs表示信号的采样频率，N表示信号的长度。

我们需要将傅里叶变换结果除以N，以归一化频域幅度。

在频谱图中，横轴表示频率，纵轴表示信号在相应频率上的幅度。

频谱图的形状和峰值反映了信号在不同频率上的能量分布情况。

对于上述代码生成的正弦信号，频谱图应该呈现出一个峰值在f处的单个峰。

然而，由于傅里叶变换的性质，频谱图通常具有对称性。

这是由于信号的周期性导致的，正弦信号的频谱图在负频率处也有一个对称的峰。

为了更好地展示频谱图，我们可以使用fftshift函数将频谱图进行平移，将负频率部分移到频谱图的中心。

一文看懂周期信号的频谱特点周期信号概念是周期信号瞬时幅值随时间重复变化的信号。

常见的周期信号有：正弦信号、脉冲信号以及它们的整流、微分、积分等。

这类可称为简单信号。

它们的特点是在一个周期内的极值点不会超过两个且周期性特征明显。

对于这类已明确具有周期特性的信号，周期与否的判别相对简单，周期测量的方法也很成熟完善，如：过零检测法，脉冲整形法等。

x（t）=x（t+kT），k=1，2.。

式中t表示时间，T表示周期。

频谱的概念频谱是频率谱密度的简称，是频率的分布曲线。

复杂振荡分解为振幅不同和频率不同的谐振荡，这些谐振荡的幅值按频率排列的图形叫做频谱。

频谱广泛应用于声学、光学和无线电技术等方面。

频谱将对信号的研究从时域引入到频域，从而带来更直观的认识。

把复杂的机械振动分解成的频谱称为机械振动谱，把声振动分解成的频谱称为声谱，把光振动分解成的频谱称为光谱，把电磁振动分解成的频谱称为电磁波谱，一般常把光谱包括在电磁波谱的范围之内。

分析各种振动的频谱就能了解该复杂振动的许多基本性质，因此频谱分析已经成为分析各种复杂振动的一项基本方法。

周期信号频谱的特点（1）离散性：频谱谱线是离散的。

（2）收敛性：谐波幅值总的趋势随谐波次数的增加而降低。

（3）谐波性：谱线只出现在基频整数倍的频率处。

周期信号的有效频谱宽度在周期信号的频谱分析中，周期矩形脉冲信号的频谱具有典型的意义，得到广泛的应用。

下面以图3-8所示的周期矩形脉冲信号为例，进一步研究其频谱宽度与脉冲宽度之间的图3-8关系。

图3-8所示信号）（tf的脉冲宽度为，脉冲幅度为E，重复周期为T，重复角频率为若将）（tf展开为式（3-17）傅里叶级数，则由式（3-18）可得。
