《计算机网络》课程实验报告实验一：网络命令、工具使用和效劳器配置FTP主要命令的作用●写出几个你所熟悉的网络测试命令●简要说明效劳器远程登录的开启和登录账户的建立步骤1.开场→控制面板〔小图标〕→程序和功能→翻开或关闭Windows功能→选择Telnet效劳器、客户端所有选项→确定，稍微等几分钟。
2.管理工具→计算机管理→本地用户和组→用户→添加用户→组→RemoteDesktop user右键→添加到组，添加新建立的用户。
3.计算机右键→属性→远程设置→选择〞仅允许运行使用网络级别身份验证的远程桌面的计算机连接〞→确定。
4.开场→远程桌面连接→输入远程主机IP地址→连接→输入用户名、密码→确定。
实验过程中遇到的问题如何解决的？〔10分〕得分：问题1：无法成功远程桌面连接。
解决过程：检查自己的 telnet 配置，检查无误；检查目标计算机的配置，remote desktop service 效劳被禁用。
配置目标计算机：将目标计算机remote desktop service 效劳启动类型更改为手动，并启用该效劳。
问题2：无法启动ftp站点。
解决过程：错误提示“可能有其他进程占用了设置的端口〞，但使用netstat命令并没有发现这一现象，重新设置端口问题还是没有解决，最终使用netsh winsock reset重置了网络设置，重启后问题解决。
open 连接到制定 IP。
quit 退出 telnet。
容二：〔20分〕得分：说明利用Telnet进展应用层协议〔HTTP或SMTP或POP3〕实验过程。
1.翻开 DOS 命令界面2.输入 telnet .mircosoft. 803.ctrl+] 进入命令模式4.键入 set localecho 并回车5.键入 GET /HTTP/1.16.Host: .mircosoft. 并回车 2 次容三：〔20分〕得分：简要说明FTP Server的配置过程和FTP主要命令的作用，实验过程截图1.开场→控制面板〔小图标〕→程序和功能→翻开或关闭 Windows 功能→选择Internet信息效劳所有选项→确定，稍微等几分钟。
计算机网络认知实习报告一、实习背景作为一名计算机专业的学生，计算机网络是我们必修的一门课程，但是在课堂上学到的知识只是理论，为了更好地理解和掌握计算机网络的相关知识，加深对计算机网络的认知，我选择参加了一次计算机网络认知实习。
二、实习目标通过实习，我希望能够深入了解计算机网络的组成、功能和运行原理，了解常见的网络设备和软件，并能够实际操作搭建一个简单的网络环境，进一步加深对计算机网络的认识。
三、实习内容1. 网络组成在实习过程中，我学习了计算机网络的组成，包括网络拓扑结构、网络通信协议和网络设备。
我们学习了常见的网络拓扑结构，如星型、总线型和环形等，在实际操作中，我使用了路由器和交换机等网络设备，搭建了一个小型的局域网。
2. 网络通信与协议在实习过程中，我了解了网络通信的原理和协议。
我们学习了常见的TCP/IP协议族和HTTP协议等，在实际操作中，我使用了ping命令来测试网络的连通性，通过wireshark工具来分析网络数据包。
3. 网络安全在实习过程中，我学习了网络安全的相关知识。
我们学习了常见的网络安全威胁和攻击方式，以及如何使用防火墙和加密技术来保护网络安全。
四、实习成果通过实习，我达到了预期的目标。
我对计算机网络的组成、功能和运行原理有了更深入的了解，了解了常见的网络设备和软件。
我还能够实际操作搭建一个简单的网络环境，并使用相关工具和命令来测试和分析网络。
五、实习心得通过实习，我深刻地认识到计算机网络的重要性和广泛应用的领域。
计算机网络是现代信息社会的基础设施，几乎所有的信息传输和通信都离不开计算机网络。
掌握计算机网络的知识，不仅对我作为一名计算机专业的学生来说是必备的，对于现代社会中的大部分人来说也是非常有用的。
此次实习我不仅加深了对计算机网络的认知，还学到了很多实践操作的经验。
通过实际搭建网络环境和测试网络的连通性，我更加理解了计算机网络的运行原理。
同时，通过使用wireshark分析网络数据包，我也对网络通信过程中的数据传输有了更清楚的认识。
可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。
6、掌握TCP/IP协议的设置方法。
二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。
三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。
1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。
其中，T568B标准是100M局域网中常用的接线方式。
T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。
实验1 网络基础与应用1.1 网络命令及应用【实验目的】通过实验，了解IP/TCP/UDP/ICMP等协议的结构及工作原理；熟悉并掌握常用网络命令的格式和使用方法。
【实验环境】两台以上装有Windows 2000/XP/2003操作系统的计算机。
【实验原理】本实验主要熟悉并使用常用的网络命令，包括：ping、ipconfig、netstat、tracert、net、at、nslookup等。
（1）pingping是使用频率极高的用来检查网络是否畅通或者网络连接速度快慢的网络命令，目的是通过改善特定形式的ICMP包来请求主机的回应，进而获得主机的一些属性。
用于确定本地主机是否能与另一主机交换数据包。
如果ping运行正确，就可以相信基本的连通性和配置参数没有问题。
通过ping命令，可以探测目标主机是否活动，可以查询目标主机的机器名，还可以配合arp命令查询目标主机的MAC地址，可以进行DDoS攻击，有时也可以推断目标主机操作系统，还可以直接ping一个域名来解析得到该域名对应的IP地址。
（2）ipconfig执行ipconfig/all，就会看到所有网络配置的基本信息，这些信息一般用来检测手工配置TCP/IP参数设置的正确性。
如果计算机和所在的局域网使用了DHCP（动态主机配置协议），那么执行ipconfig/all，可以了解计算机是否成功的租用到IP地址，如果租用到IP地址，则可以了解IP地址、子网掩码和默认网关等信息。
（3）netstatnetstat是一个功能强大的命令，用来显示计算机上网时与其他计算机之间详细的连接情况和统计信息（与IP、TCP、UDP和ICMP协议相关的统计数据）。
netstat命令一般用来检测本机各端口的网络连接情况。
（4）tracert用法：tracert IP地址或域名该命令用来显示数据包达到目的主机或经过每一个路由或网关的IP地址，并显示到达每个路由或网关所用的时间。
实验一Windows网络设置及常用网络命令的使用一、实验目的（1）掌握Windows 网络设置方法及IP地址分配。
（2）熟悉常用的网络命令，排除网络故障。
二、实验内容1、在Windows 下，进行网络的设置。
（1）显示安装的网络协议，设置IP地址，网管和子网掩码Windows支持多种网络协议，包括默认安装TCP/IP协议。
在Windows设置网络配置，进入开始主菜单---＞设置－＞控制面板－＞网络连接－＞本地连接。
在面板中的常规中，显示已安装的所有网络协议，默认安装有TCP/IP协议。
选中TCP/IP, 单击属性。
出现设置窗口，可以设置IP地址，子网掩码、默认网关。
默认网关就是本网中与外网连接的主机或路由器的端口地址。
（2）设置DNS服务器的IP地址。
DNS（Domain name server）提供从域名到IP地址的映射服务。
一般也是必须设置的。
设置的原则是：将它设为最近的DNS服务器的IP地址。
理论上，可以设置为任何存在的DNS服务器地址。
可以设多个地址。
（3）其他设置。
还可以设置WINS服务器的地址，它可以完成NETBIOS名到IP地址的转换服务。
也可以设置其他的安全选项，根据需要设置。
2.熟悉windows常用网络命令进入控制台命令行模式。
开始---->执行----->CMD。
1.Ipconfig该命令可以检查网络接口配置。
如果用户系统不能到达远程主机，而同一系统的其他主机可以到达，那么用该命令对这种故障进行判断是有必要的。
当主机能到达远程主机但不能到达本网主机时，则表示子网掩码设置有问题，可据此进行修改。
Ipconfig用来获取本机IP地址等信息。
1）命令格式:ipconfig [/all /renew [adapter] /release [adapter]]2）参数含义如果没有参数，那么 ipconfig 实用程序将向用户提供所有当前的 TCP/IP 配置值，包括 IP 地址和子网掩码。
计算机网络实验报告(2)计算机网络技术实验报告学号:姓名:提交日期：2017-10-17东北大学秦皇岛分校【实验编号】 1【实验名称】计算机网络基础【实验内容】熟悉网络硬件设备；熟悉常用网络测试命令的语法功能；掌握常用的网络故障分析及排除的方法；4?掌握模拟软件的使用方法。
【实验步骤】实验一认识并熟悉计算机网络的硬件组成一、实验目的认识PC硬件设备，网卡，网线，集线器，交换机，路由器等网络设备二、实验内容1、对PC机的认识。
本实验用机处理器主频 2.93GHz，内存2G，硬盘200G。
2、认识网卡，了解网卡的基本构造，网卡与网线的连接，网卡的参数设置，各种网卡的数据传输率。
3、认识网线(主要是双绞线)。
双绞线是将一对或一对以上的双绞线封装在一个绝缘外套中而形成的一种传输介质，是目前局域网最常用的一种布线材料。
4、认识HUB。
集线器(HUB)应用很广泛，它不仅使用于局域网、企业网、校园网，还可以使用于广域网。
5、认识交换机。
交换机也叫交换式集线器，是局域网中的一种重要设备。
它可将用户收到的数据包根据目的地址转发到相应的端口。
6、路由器的认识。
路由器(Router)是一种多端口的网络设备，它能够连接多个不同网络或网段，并能将不同网络或网段之间的数据信息进行传输，从而构成一个更大的网络。
三、熟悉常用网络命令1、Ping.exe，验证与远程计算机的连接。
该命令只有在安装了T CP/IP协议后才可以使用。
2、Netstat.exe,显示协议统计和当前的TCP/IP网络连接。
3、Telnet.exe远程登陆。
4、Tracert.exe,包含不同生存时间(TTL)值的In ternet控制消息协议(ICMP)回显数据包发送到目标，以决定到达目标采用的路由。
5、Winipcfg.exe,win98操作系统用，显示用户所在主机内部的IP协议的配置信息。
6、Arp.exe，显示和修改IP地址与物理地址之间的转换表。
实验1 网络认识实验
一、实验目的
1、了解各种常用网络设备的名称、规格等参数。
2、了解常用网络结构及连接方法。
3、认识学院校院网的网络结构以及网络的组成。
二、实验环境
学院校院网，网络实验室。
三、实验内容及步骤：
参观学院网络中心、学院校园网、计算机网络实训室
四、实验过程
由教师带领学员，先参观学院网络中心，由网络中心工作人员讲解学院校园网的构成，拓扑结构，所使用的网络设备，以及使用的软件环境，每一位学员都要做好详细的记录。
再到各楼，参观校院网的终端，并由网络中心工作人员讲解，学员做好详细的记录。
校园网参观完成后，由教师带领学员进入学院计算机网络实验室进行参观。
由实验室工作人员介绍实验室中的设备，网络的构成，能够完成的实验，能够完成的科研项目，学员做好详细的记录。
五、实验总结
在参观过程中，要求学员要遵守纪律和各种规章制度，听讲要认真，并做好详细的记录，特别是一些设备的规格、参数等更要仔细记录，并写在实验报告中。
六、实验思考题
1、写出在参观过程中，所看到的网络设备的名称及相关参数。
2、画出学院校院网的网络结构图。

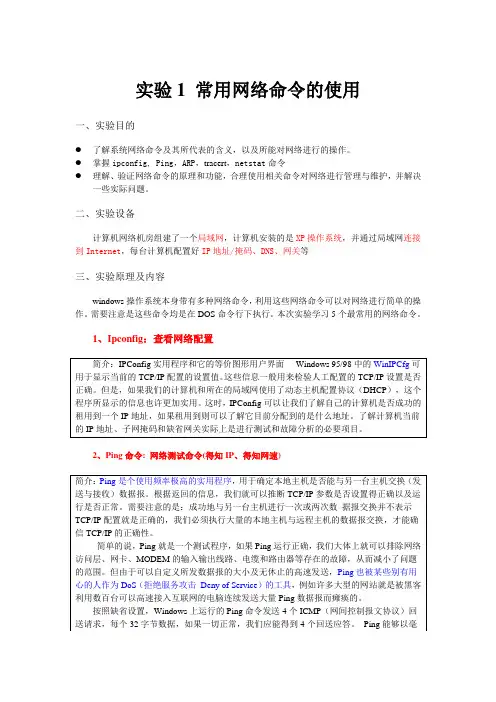

实验1 常用网络命令的使用一、实验目的●了解系统网络命令及其所代表的含义，以及所能对网络进行的操作。
●掌握ipconfig, Ping，ARP，tracert，netstat命令●理解、验证网络命令的原理和功能，合理使用相关命令对网络进行管理与维护，并解决一些实际问题。
二、实验设备计算机网络机房组建了一个局域网，计算机安装的是XP操作系统，并通过局域网连接到Internet，每台计算机配置好IP地址/掩码、DNS、网关等三、实验原理及内容windows操作系统本身带有多种网络命令，利用这些网络命令可以对网络进行简单的操作。
需要注意是这些命令均是在DOS命令行下执行。
本次实验学习5个最常用的网络命令。
1、Ipconfig：查看网络配置2、Ping命令: 网络测试命令(得知IP、得知网速)3、ARP: 显示和修改 IP 地址与物理地址之间的转换表。
4、tracert命令: 判断数据包到达目的主机所经过的路径，显示数据包经过的中继节点的清单和到达时间5、netstat: 让用户了解到自己的主机是怎样与Internet连接的, 显示当前正在活动的网络连接6、nslookup 查询域名信息四、实验步骤1、记录本机的主机名，物理（MAC）地址，IP地址，DNS，网关等信息。
> ipconfig –all命令描述：_______________________________________________ _ 执行结果： _______________________________________________________ 2、利用ping工具检测网络连通性> ping 命令描述：________________________________________________执行结果： _______________________________________________________ 3、利用Arp 工具检验MAC 地址解析> arp -a命令描述：________________________________________________执行结果： _______________________________________________________ 4、利用tracert检查到达的目标IP 地址的路径并记录结果> tracert 命令描述：________________________________________________执行结果： _______________________________________________________ 5、利用netstat检验本机各端口的网络连接情况> netstat命令描述：________________________________________________执行结果： _______________________________________________________。
实验一网络实验入门3.如果两个接头的线序发生同样的错误，网线还能用吗？为什么？请比较其与按标准方式制作的网线有何不同？答：可以用。
网线中有4对线（8根）。
如果是成对的错误，例如蓝色对和绿色对交换了，一般没什么影响。
如果不是成对的错误，例如蓝色线和绿色线交换了，破坏了蓝色对、容绿色对，可以用，但在高速或者距离长时，会出现问题，如，连接不上等等。
4.在实验中用console线配置路由器或交换机时，请分别写出使用超级终端和Xshell软件的操作过程。
超级终端：然后打开超级终端，命名随便，图标也随便选一个，区号什么的其实也可以随便填的，就填当地好了。
台式知机的com口一般是com1，如果主板上有多个口根据实际情况选择；如果用转接线，可以查看设备道管理器，看当前虚拟出的版com端口号，并在超级终端中选择。
后面参数，选择还原默认值就行，主要是波特率要选9600。
这样你就可以连上设备。
输入用户名密码，不知你是什么设备，查看端口状态Xshell软件：单击文件选项卡，选择新建选项协议选择serial协议即可，不需要其他信息选择端口，不一定是COM1,也可能是3,5之类的，看你的console先连接后是哪个。
不知道就一个个试一下单击确定按钮保存。
然后你就可以连接路由器console了5.请利用display current-configuration命令，写出你所在组的路由器R1和R2中以太口（E0/0、E0/1）和串口（S0/0）所对应的实际接口（如GE0/0、S4/0…）编号。
Catalyst2950#display current-configurationBuilding configuration...Current configuration : 1035 bytes!version 12.1no service padservice timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname Catalyst2950!enable secret 5 $1$sUVW$pmbgIVKXgF4cOGTpHxCuA1enable password 3com!ip subnet-zero!ip ssh time-out 120ip ssh authentication-retries 3!spanning-tree mode pvstno spanning-tree optimize bpdu transmissionspanning-tree extend system-id!interface FastEthernet0/1!interface FastEthernet0/2!interface FastEthernet0/3……………………………interface FastEthernet0/10!interface FastEthernet0/11!interface FastEthernet0/12!interface GigabitEthernet0/1!interface GigabitEthernet0/2!interface Vlan1ip address 192.168.1.8 255.255.255.0no ip route-cache!ip http serveraccess-list 1 permit 192.168.1.1!line con 0password ciscoline vty 0 4access-class 1 inpassword ciscologinline vty 5 15login!!endCatalyst2950#6.请写出将路由器或交换机某一接口关闭并重新开启的命令(config)#interface f0/0(config-if)# ipaddress 192.168.10.2 255.255.255.0(config-if)# noshutdown(config-if)#exit(config)#(config)#interface f0/0(config-if)# ipaddress 192.168.10.2 255.255.255.0(config-if)# shutdown(config-if)#exit(config)#7.在PCA上启动Wireshark软件截获报文，将上网线与之连接，访问FTP服务器（ftp：//192.168.5.200）；从Wireshark截获的报文中任意选一个ftp报文，并进行分析，填写下表：9.如果把图28中路由器R1接口E0的IP地址改为192.168.4.1/24，请写出4台主机间的连通情况？并解释为什么？PCB ，PCC ，PCD 三者之间可以通信PCA 与其他三台主机不能通信，因为网关更改了，不在同一网段。
实验一常用网络命令的使用实验报告实验一：常用网络命令的使用实验目的：通过实验学习并掌握常用的网络命令的使用方法，包括ping命令、tracert命令、nslookup命令和ipconfig命令。
实验步骤：1. 打开命令提示符窗口：在Windows系统中，按下Win键+R，输入“cmd”并按下回车键，即可打开命令提示符窗口。
2. 使用ping命令：在命令提示符窗口中输入“ping 目标地址”（目标地址可以是IP地址或者域名），按下回车键。
ping命令会向目标地址发送数据包，并显示往返时间和丢包情况。
3. 使用tracert命令：在命令提示符窗口中输入“tracert 目标地址”（目标地址可以是IP地址或者域名），按下回车键。
tracert命令会显示从本机到目标地址每一跳的IP地址，并显示各跳的往返时间。
4. 使用nslookup命令：在命令提示符窗口中输入“nslookup 目标地址”（目标地址可以是IP地址或者域名），按下回车键。
nslookup命令会查询目标地址的IP地址，并显示解析结果。
5. 使用ipconfig命令：在命令提示符窗口中输入“ipconfig”，按下回车键。
ipconfig命令会显示本机的IP地址、子网掩码、默认网关等网络配置信息。
实验结果：```来自 14.215.177.39 的回复: 字节=32 时间=18ms TTL=54来自 14.215.177.39 的回复: 字节=32 时间=17ms TTL=54来自 14.215.177.39 的回复: 字节=32 时间=17ms TTL=54来自 14.215.177.39 的回复: 字节=32 时间=18ms TTL=54 14.215.177.39 的 Ping 统计信息:数据包:已发送=4，已接收=4，丢失=0(0%丢失)往返行程的估计时间(以毫秒为单位):最短 = 17ms，最长 = 18ms，平均 = 17ms``````通过最多30个跃点跟踪1<1毫秒<1毫秒<1毫秒192.168.1.123毫秒4毫秒4毫秒10.10.10.136毫秒6毫秒6毫秒210.51.129.147毫秒6毫秒7毫秒202.96.12.225512毫秒12毫秒12毫秒202.96.12.9867毫秒9毫秒9毫秒202.97.18.6978毫秒9毫秒8毫秒202.97.19.89856毫秒53毫秒52毫秒14.215.80.206955毫秒57毫秒55毫秒14.215.80.1851044毫秒44毫秒44毫秒14.215.80.251145毫秒45毫秒45毫秒14.215.177.39跟踪完成。
计算机网络认知实习报告一、实习背景作为计算机网络专业的学生，我有幸参加了一次计算机网络认知实习。
在实习过程中，我主要了解了计算机网络的基本概念、原理以及常见的网络技术和协议。
通过实习，我能够更加深入地理解计算机网络的工作原理和应用。
二、实习内容1. 网络拓扑结构在实习的第一部分，我了解了不同种类的网络拓扑结构，包括总线型、星型、环型、树型和网状型等。
每种拓扑结构都有其特点和适用场景。
我学会了如何选择合适的网络拓扑结构来搭建一个高效可靠的网络。
2. 网络协议在实习的第二部分，我学习了各种常见的网络协议，包括TCP/IP协议、HTTP协议、DNS协议等。
我了解了每个协议的作用、工作原理以及应用场景。
我还通过实际操作学会了如何使用Wireshark等工具来分析网络包。
3. 网络设备在实习的第三部分，我了解了各种常见的网络设备，包括交换机、路由器、防火墙等。
我学会了如何配置和管理这些设备，以及如何解决网络设备故障和优化网络性能。
4. 网络安全在实习的第四部分，我学习了网络安全的基本概念和措施。
我了解了常见的网络攻击类型和防御方法，学会了如何保护网络安全，防止黑客入侵和数据泄露。
三、实习收获通过这次计算机网络认知实习，我收获了以下几点：1. 理论知识的巩固：通过实际操作和实验，我对计算机网络的基本概念和原理有了更加深入的理解。
我还加深了对网络协议、网络设备和网络安全的认识。
2. 技术实践能力的提升：通过实际操作和实验，我学会了使用各种网络工具和软件，提升了我的技术实践能力。
我还学会了如何分析和解决网络故障和优化网络性能。
3. 团队合作能力的培养：在实习过程中，我与同学们一起合作完成了各种实验和项目。
我学会了与他人合作、沟通和协调，培养了团队合作能力。
4. 对计算机网络行业的认知：通过实习，我更加深入地了解了计算机网络行业的发展和前景。
我对计算机网络行业的就业方向和发展趋势有了更清晰的认知。
四、实习总结通过这次计算机网络认知实习，我不仅巩固了理论知识，提升了技术实践能力，还培养了团队合作能力，并对计算机网络行业有了更深入的了解。
原理一. 交换机管理方式交换机管理可分为带外管理与带内管理两种方式。
带外管理指通过交换机的Console口进行管理，带内管理是指通过Telnet、Web等其它方式进行的管理。
下面就对常用的几种管理方式进行介绍：1. 通过Console口配置第一步：如下图所示，建立本地配置环境，只需将微机(或终端)的串口通过配置电缆与以太网交换机的Console口连接。
图1-1-1 通过Console口配置交换机第二步：在微机上运行超级终端程序(开始->程序->附件->通信->超级终端)。
设备终端通信参数：波特率为9600b/s、8位数据位、1位停止位、无校验和无流量控制。
单击“确定”按钮进入下一步。
第三步：如果已经将线缆按要求连接好，并且交换机已经启动，此时按Enter键，将进入交换机的用户视图；否则启动交换机，超级终端会自动显示交换机的整个启动过程。
第四步：键入命令，配置以太网交换机或查看以太网交换机的运行状态。
需要帮助可以随时键入“？”。
2. 通过Telnet配置如果用户已经通过Console口正确配置以太网交换机某VLAN接口的IP地址，并已指定与终端相连的以太网端口属于该VLAN，这时就可以利用Telnet登录到以太网交换机，然后对以太网交换机进行配置。
在通过Telnet登录以太网交换机之前，需要通过Console口在交换机上配置欲登录的Telnet用户名和认证口令。
3. 通过Web配置如果用户已经通过Console口正确配置以太网交换机某VLAN接口的IP地址，并已指定与终端相连的以太网端口属于该VLAN，这时就可以利用Web登录到以太网交换机，然后对以太网交换机进行配置。
在通过Web登录以太网交换机之前，需要通过Console口在交换机上配置欲登录的Web用户名和认证口令。
4. 通过专用的管理软件对一些交换机设备厂商来说，其在提供硬件设备的基础上，也会提供相应的管理软件，如华为3Com的Quidview管理软件，对其设备进行综合的管理，如锐捷会提供StarView相关软件来进行设备的统一管理，利用这些管理平台，可以有效的对设备厂商旗下的设备进行综合管理，这将大大减少因设备的多样性而造成的设备管理方式不统一和管理不便的问题。
实验1 调研某一实际网络的建设1．目的 :通过本实验熟悉某一实际网络。
2．要求(1)了解和熟悉该网络的功能和用户需求；(2)了解该网络的组织结构，画出该网络的组织结构图，特别是信息的流向、共享和保密的要求；(3)画出该网络的拓扑结构图，并在图上标明硬件和软件的主要产品名称和规格；(4)了解该网络的结构化布线，画出该网络的结构化布线图；(5)写出该网络的详细调查报告。
实验内容：1、概述某学校注意狠抓教育信息化的软、硬件建设，努力开辟了一块高效能的教育实验田，让每一个学生真真实实地感受到信息化带来的全新的教育环境和理念。
某校于2008年12月成立了网络信息中心。
并完成了Internet信息结点的基本设施建设，整个校园网采用了以太网技术100M主干，10/100M自动协商交换到桌面，连接了200多个信息点，初步实现了教学楼、行政楼、图书馆之间的信息交互及资源共享。
中心交换机采用了2台D-LINK （28口）教育专用交换机，服务器3台。
在Internet接入方面使用电信提供的10M光纤接入，由电信完成光电转换提供10BaseT口接入MS3241F，再配置代理服务器，为校园网提供Internet。
2、校园网体系结构校园网的建设不仅改变了传统教学科研及后勤管理方式，还加强了对分布式多媒体交互式教学的探究。
因此，制定校园网方案时，学校以学校现有财力为前提，采用ＡＭＰ的超５类综合布线产品。
依据结构化布线原则，本着达到布局美观的效果，楼宇间的布线采用超５类双绞线，并在结构化布线系统中有一定的冗余度，以确保日后终端设备位置调整和网络扩展的需要。
同时还要考虑与新技术的适应性，如千兆以太网的应用，以保护前期的投资。
基于这种设计思想，校园网体系结构为星型分层结构。
系统全面采用交换以太网技术，通过TCP/IP局域网，连接成为一个集中与分布式相结合的中型网络。
组织结构图3、基于NAT的网络规划NA T就是Network Address Translation的缩写，采用网络地址转换技术，局域网内部的“非法互联网IP地址”通过NET可以转换成“合法互联网ＩＰ地址”，实现对外界网络如Internet的合法访问。
淮海工学院计算机工程学院实验报告书
课程名：计算机网络
题目：实验1 网络认识
班级：D计算机121
学号：**********
*名：**
一．实验目的与要求
1、通过实验了解主要的网卡、网络连接头、网络传输介质、常见网络设备的特性；
2、初步掌握网卡的安装、各种参数、协议的设置。
二．实验内容或题目
（1）参观网络管理实验室，了解和认识网卡、网络连接头、传输线缆、集线器、交换机、路由器、服务器；
（2）按照学校校园网环境，基本学会网卡的安装与配置。
三．实验步骤与源程序
1.网卡（NIC）
按传输速率分：10Mb/s、100Mb/s、1000Mb/s、10/100Mb/s自适应、10/100/1000Mb/s自适应等；
按连接的网络介质类型分：粗缆（AUI接口）、细缆（BNC接）、双绞线（RJ-45接口）、光纤、无线等；
按网卡芯片在计算机主板的位置分：独立网卡、集成网卡等。
2.网络连接头
是网络连接中重要的接口设备，是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通讯，因其外观像水晶一样晶莹透亮而得名为“水晶头”。
3.传输线缆
双绞线：双绞线可以分为屏蔽双绞线和非屏蔽双绞线，屏蔽双绞线电缆的外层由铝箔包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。
同轴线缆：同轴电缆也是局域网中最常见的传输介质之一。
从用途上可分为基带同轴电缆与宽带同轴电缆，基带同轴电缆又分为细同轴电缆和粗同轴电缆，基带同轴电缆仅仅用于数字传输，数据率可达10Mbps。
光钎：光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射远离而达成的光传导工具。
一种传输光能的波导介质，一般有纤芯和包层组成。
4.集线器
工作在物理层，所有设备共享相同带宽，在同一广播域，在同一冲突域。
集线器实际上是中继器的一种，其区别仅在于集线器能够提供更多的端口服务，所以集线器又叫做多口中继器。
集线器基本上是个多端口的转发器，它并不能把数据帧进行缓存。
5.交换机
工作在数据链路层，每个借口独占带宽，每段有自己的冲突域，所有的段都在同一广播域
6.路由器
工作在网络层，所谓路由就是指通过互相连接的网络把信息从源地点移动到目的地点的活动。
其实质是互联网络，路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。
7.服务器
指一个管理资源并为用户提供服务的计算机软件，通常分为文件服务器、数据库服务器和应用程序服务器。
运行以上软件的计算机或计算机系统也被称为服务器。
相对于普通PC来说，服务器在稳定性、安全性、性能等方面都要求更高，因此CPU、芯片组、内
存、磁盘系统、网络等硬件和普通PC有所不同。
四．体会
本次到学校本部网络管理实验室参加实验，认识了不同的网络连接设备，对计算机网络这门课程有了较好的基础认识，并且也增加了自己对这门课的浓厚兴趣。
五、分析与思考
（1）是否一个计算机可安装任何总线标准的网卡？
答：网卡与计算机都可以相互兼容，只要安装能正常运行的驱动就可以
（2）多台计算机插上网卡，通过RJ-45连接头和双绞线连接到集线器或交换机上，是否就可以组成局域网？
答：可以，设置相同的IP网关，再设置在同一个工作组里，但每台电脑都可以有不同的IP地址。
