音频线视频线屏蔽线和同轴电缆的关系

同轴电缆作用与用途
同轴电缆是一种由内核、绝缘层和外层组成的电缆，内核是一条中心导体，用来传输信号，绝缘层用来阻止信号的漏电和干扰，外层则用来屏蔽信号免受外界干扰。

同轴电缆的主要作用和用途如下：
1. 用于传输高频信号：同轴电缆具有较低的传输损耗和较高的带宽，适用于高频信号的传输，如电视信号、电台信号、宽带互联网信号等。

2. 用于电视和广播：同轴电缆是电视和广播领域中常用的传输介质，可以传输高质量的音视频信号，实现电视节目和广播节目的收听和观看。

3. 用于计算机网络：同轴电缆可以用于构建局域网(LAN)和广域网(WAN)等计算机网络，提供可靠的数据传输和高速的网络连接。

4. 用于监控系统：同轴电缆常用于闭路电视监控系统，可以传输监控摄像头拍摄的视频信号，实现对监控区域的实时监控和录像存储。

5. 用于电子设备：同轴电缆可用于连接各种电子设备，如音频设备、视频设备、天线和卫星接收器等，传输音视频信号并保持信号质量稳定。

总而言之，同轴电缆具有传输高频信号的能力，并且可以有效
抵御干扰，因此被广泛应用于电视、广播、计算机网络、监控系统和各种电子设备中。

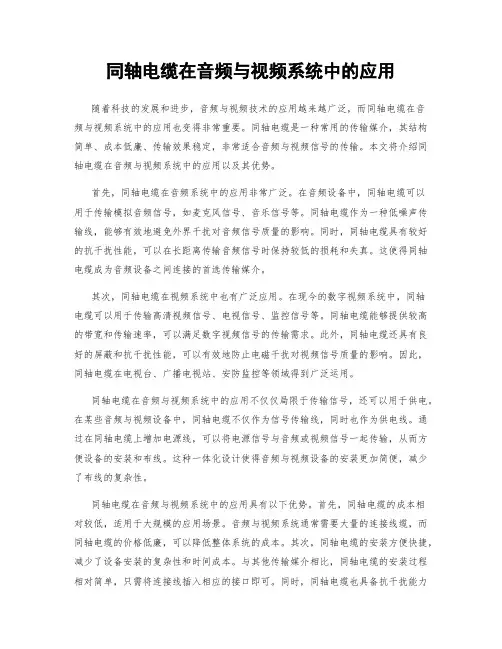

同轴电缆在音频与视频系统中的应用随着科技的发展和进步，音频与视频技术的应用越来越广泛，而同轴电缆在音频与视频系统中的应用也变得非常重要。

同轴电缆是一种常用的传输媒介，其结构简单、成本低廉、传输效果稳定，非常适合音频与视频信号的传输。

本文将介绍同轴电缆在音频与视频系统中的应用以及其优势。

首先，同轴电缆在音频系统中的应用非常广泛。

在音频设备中，同轴电缆可以用于传输模拟音频信号，如麦克风信号、音乐信号等。

同轴电缆作为一种低噪声传输线，能够有效地避免外界干扰对音频信号质量的影响。

同时，同轴电缆具有较好的抗干扰性能，可以在长距离传输音频信号时保持较低的损耗和失真。

这使得同轴电缆成为音频设备之间连接的首选传输媒介。

其次，同轴电缆在视频系统中也有广泛应用。

在现今的数字视频系统中，同轴电缆可以用于传输高清视频信号、电视信号、监控信号等。

同轴电缆能够提供较高的带宽和传输速率，可以满足数字视频信号的传输需求。

此外，同轴电缆还具有良好的屏蔽和抗干扰性能，可以有效地防止电磁干扰对视频信号质量的影响。

因此，同轴电缆在电视台、广播电视站、安防监控等领域得到广泛运用。

同轴电缆在音频与视频系统中的应用不仅仅局限于传输信号，还可以用于供电。

在某些音频与视频设备中，同轴电缆不仅作为信号传输线，同时也作为供电线。

通过在同轴电缆上增加电源线，可以将电源信号与音频或视频信号一起传输，从而方便设备的安装和布线。

这种一体化设计使得音频与视频设备的安装更加简便，减少了布线的复杂性。

同轴电缆在音频与视频系统中的应用具有以下优势。

首先，同轴电缆的成本相对较低，适用于大规模的应用场景。

音频与视频系统通常需要大量的连接线缆，而同轴电缆的价格低廉，可以降低整体系统的成本。

其次，同轴电缆的安装方便快捷，减少了设备安装的复杂性和时间成本。

与其他传输媒介相比，同轴电缆的安装过程相对简单，只需将连接线插入相应的接口即可。

同时，同轴电缆也具备抗干扰能力强的优点，能够有效保证音频与视频信号的传输质量。

同轴电缆中屏蔽层的作用
同轴电缆是一种常用的传输信号的电缆，它由内部的导体、绝缘层、屏蔽层和外部的护套组成。

其中，屏蔽层是同轴电缆中非常重要的一部分，它的作用是保护信号免受外部干扰，同时也能够防止信号泄漏。

屏蔽层的作用主要有以下几个方面：
1. 防止外部干扰
同轴电缆中的屏蔽层可以有效地防止外部干扰对信号的影响。

在传输信号的过程中，信号会受到来自外部的电磁波干扰，这些干扰会导致信号的失真和降噪。

而屏蔽层可以将这些干扰信号屏蔽在外部，从而保证信号的稳定传输。

2. 防止信号泄漏
同轴电缆中的屏蔽层还可以防止信号泄漏。

在传输信号的过程中，信号会受到来自外部的干扰，同时也会向外部辐射出去。

如果没有屏蔽层的保护，信号就会泄漏出去，从而导致信号的丢失和降噪。

而屏蔽层可以将信号有效地包裹在内部，防止信号泄漏。

3. 提高信号质量
同轴电缆中的屏蔽层可以提高信号的质量。

在传输信号的过程中，
信号会受到来自外部的干扰，这些干扰会导致信号的失真和降噪。

而屏蔽层可以有效地屏蔽这些干扰信号，从而保证信号的稳定传输，提高信号的质量。

4. 增加电缆的耐用性
同轴电缆中的屏蔽层还可以增加电缆的耐用性。

在使用过程中，电缆会受到各种各样的外部因素的影响，如温度、湿度、机械振动等。

而屏蔽层可以有效地保护电缆内部的导体和绝缘层，从而延长电缆的使用寿命。

同轴电缆中的屏蔽层是非常重要的一部分，它可以保护信号免受外部干扰，防止信号泄漏，提高信号的质量，同时也可以增加电缆的耐用性。

因此，在选择同轴电缆时，一定要注意屏蔽层的质量和性能，以保证信号的稳定传输。

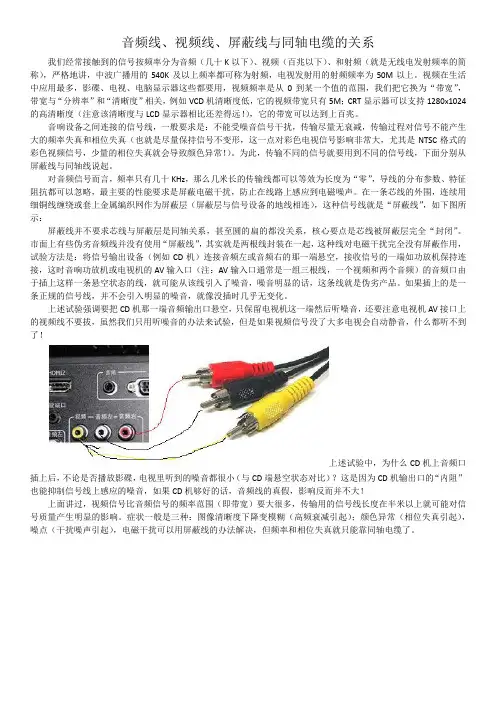

音频线、视频线、屏蔽线与同轴电缆的关系我们经常接触到的信号按频率分为音频（几十K以下）、视频（百兆以下）、和射频（就是无线电发射频率的简称），严格地讲，中波广播用的540K及以上频率都可称为射频，电视发射用的射频频率为50M以上。

视频在生活中应用最多，影碟、电视、电脑显示器这些都要用，视频频率是从0到某一个值的范围，我们把它换为“带宽”，带宽与“分辨率”和“清晰度”相关，例如VCD机清晰度低，它的视频带宽只有5M；CRT显示器可以支持1280x1024的高清晰度（注意该清晰度与LCD显示器相比还差得远！），它的带宽可以达到上百兆。

音响设备之间连接的信号线，一般要求是：不能受噪音信号干扰，传输尽量无衰减，传输过程对信号不能产生大的频率失真和相位失真（也就是尽量保持信号不变形，这一点对彩色电视信号影响非常大，尤其是NTSC格式的彩色视频信号，少量的相位失真就会导致颜色异常！）。

为此，传输不同的信号就要用到不同的信号线，下面分别从屏蔽线与同轴线说起。

对音频信号而言，频率只有几十KHz，那么几米长的传输线都可以等效为长度为“零”，导线的分布参数、特征阻抗都可以忽略，最主要的性能要求是屏蔽电磁干扰，防止在线路上感应到电磁噪声。

在一条芯线的外围，连续用细铜线缠绕或套上金属编织网作为屏蔽层（屏蔽层与信号设备的地线相连），这种信号线就是“屏蔽线”，如下图所示：屏蔽线并不要求芯线与屏蔽层是同轴关系，甚至圆的扁的都没关系，核心要点是芯线被屏蔽层完全“封闭”。

市面上有些伪劣音频线并没有使用“屏蔽线”，其实就是两根线封装在一起，这种线对电磁干扰完全没有屏蔽作用，试验方法是：将信号输出设备（例如CD机）连接音频左或音频右的那一端悬空，接收信号的一端如功放机保持连接，这时音响功放机或电视机的AV输入口（注：AV输入口通常是一组三根线，一个视频和两个音频）的音频口由于插上这样一条悬空状态的线，就可能从该线引入了噪音，噪音明显的话，这条线就是伪劣产品。

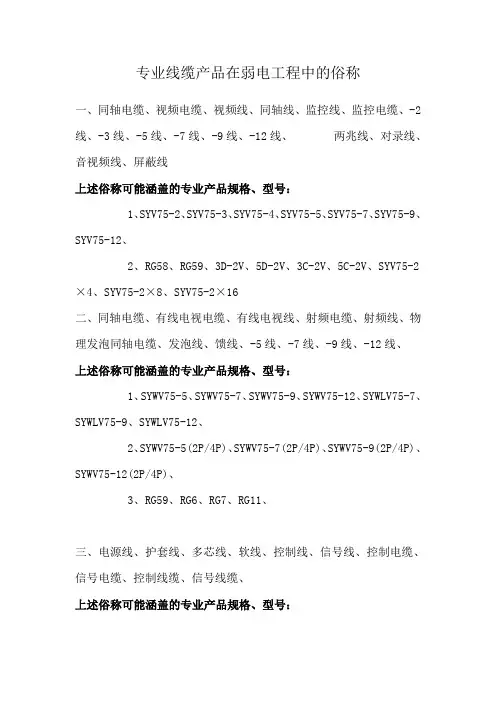

专业线缆产品在弱电工程中的俗称一、同轴电缆、视频电缆、视频线、同轴线、监控线、监控电缆、-2线、-3线、-5线、-7线、-9线、-12线、两兆线、对录线、音视频线、屏蔽线上述俗称可能涵盖的专业产品规格、型号：1、SYV75-2、SYV75-3、SYV75-4、SYV75-5、SYV75-7、SYV75-9、SYV75-12、2、RG58、RG59、3D-2V、5D-2V、3C-2V、5C-2V、SYV75-2×4、SYV75-2×8、SYV75-2×16二、同轴电缆、有线电视电缆、有线电视线、射频电缆、射频线、物理发泡同轴电缆、发泡线、馈线、-5线、-7线、-9线、-12线、上述俗称可能涵盖的专业产品规格、型号：1、SYWV75-5、SYWV75-7、SYWV75-9、SYWV75-12、SYWLV75-7、SYWLV75-9、SYWLV75-12、2、SYWV75-5(2P/4P)、SYWV75-7(2P/4P)、SYWV75-9(2P/4P)、SYWV75-12(2P/4P)、3、RG59、RG6、RG7、RG11、三、电源线、护套线、多芯线、软线、控制线、信号线、控制电缆、信号电缆、控制线缆、信号线缆、上述俗称可能涵盖的专业产品规格、型号：1、AVVR2×0.2mm²、AVVR2×0.3mm²、RVV2×0.5mm²、RVV2×0.75mm²、RVV2×1.0mm²、RVV2×1.5mm²、RVV2×2.0mm²、RVV2×2.5mm ²、RVV2×4.0mm²或更大平方2、AVVR3×0.2mm²、AVVR3×0.3mm²、RVV3×0.5mm²、RVV3×0.75mm²、RVV3×1.0mm²、RVV3×1.5mm²、RVV3×2.0mm²、RVV3×2.5mm ²、RVV3×4.0mm²或更大平方3、RVVP 2×0.2mm²、RVVP 2×0.3mm²、RVVP2×0.5mm²、RVVP2×0.75mm²、RVVP2×1.0mm²、RVVP2×1.5mm²、RVVP2×2.0mm²、RVVP2×2.5mm²、RVVP2×4.0mm²或更大平方4、KVV2×0.5mm²、KVV2×0.75mm²、KVV2×1.0mm²、KVV2×1.5mm ²、KVV2×2.0mm²、KVV2×2.5mm²、KVV2×4.0mm²或更大平方5、KVV3×0.5mm²、KVV3×0.75mm²、KVV3×1.0mm²、KVV3×1.5mm ²、KVV3×2.0mm²、KVV3×2.5mm²、KVV3×4.0mm²或更大平方6、RV0.3 mm²、RV 0.5 mm²、RV 0.75 mm²、RV 1.0mm²、RV 1.5mm ²、RV 2.0mm²、RV 2.5mm²、RV 4.0mm²、RV 6.0mm²、RV 10.0mm²、或更大平方7、RVVB 2×0.2mm²、RVVB 2×0.3mm²、RVVB 2×0.5mm²、RVVB 2×0.75mm²、RVVB 2×1.0mm²、RVVB 2×1.5mm²、RVVB 2×2.0mm²、RVVB 2×2.5mm²、RVVB 2×4.0mm²或更大平方四、电源线、控制线、控制线缆、控制电缆、信号线、信号线缆、信号电缆、屏蔽线、屏蔽线缆、屏蔽电缆、上述俗称可能涵盖的专业产品规格、型号：1、RVVP 2×0.2mm²、RVVP 2×0.3mm²、RVVP2×0.5mm²、RVVP2×0.75mm²、RVVP2×1.0mm²、RVVP2×1.5mm²、RVVP2×2.0mm²、RVVP2×2.5mm²、RVVP2×4.0mm²或更大平方2、RVVP 3×0.2mm²、RVVP 3×0.3mm²、RVVP3×0.5mm²、RVVP3×0.75mm²、RVVP3×1.0mm²、RVVP3×1.5mm²、RVVP3×2.0mm²、RVVP3×2.5mm²、RVVP3×4.0mm²或更大平方3、或更多芯数的RVVP系列线缆4 、KVVP 2×0.2mm²、KVVP 2×0.3mm²、KV VP2×0.5mm²、KVVP2×0.75mm²、KVVP2×1.0mm²、KVVP2×1.5mm²、KVVP2×2.0mm²、KVVP2×2.5mm²、KVVP2×4.0mm²或更大平方5、KVVP 3×0.2mm²、KVVP 3×0.3mm²、KVVP3×0.5mm²、KVVP3×0.75mm²、KVVP3×1.0mm²、KVVP3×1.5mm²、KVVP3×2.0mm²、KVVP3×2.5mm²、KVVP3×4.0mm²或更大平方6、或更多芯数的KVVP系列线缆7、RVV SP 2×0.2mm²、RVVSP 2×0.3mm²、RVVSP2×0.5mm²、RVVSP2×0.75mm²、RVVSP2×1.0mm²、RVVSP2×1.5mm²、RVVSP2×2.0mm²、RVVSP2×2.5mm²、RVVSP2×4.0mm²或更大平方/更多芯数8、RVVS 2×0.2mm²、RVVS 2×0.3mm²、RVVS2×0.5mm²、RVVS2×0.75mm²、RVVS2×1.0mm²、RVVS2×1.5mm²、RVVS2×2.0mm²、RVVS2×2.5mm²、RVVS2×4.0mm²或更大平方/更多芯数五、双绞线、花线、麻花线、S型双绞线上述俗称可能涵盖的专业产品规格、型号：RVS 2×0.2mm²、RVS 2×0.3mm²、RVS 2×0.5mm²、RVS 2×0.75mm²、RVS 2×1.0mm²、RVS 2×1.5mm²、RVS 2×2.0mm²、RVS 2×2.5mm²、RVS 2×4.0mm²或更大平方六、铜线、硬线、黄绿线、地线、零线、火线、接地线、1.5平方线、2.5平方线、4平方线、6平方线、10平方线上述俗称可能涵盖的专业产品规格、型号：1、BV 0.75 mm²、BV 1.0mm²、BV 1.5mm²、BV 2.0mm²、BV 2.5mm²、BV 4.0mm²、BV 6.0mm²、BV 10.0mm²、或更大平方2、BVVB 2×0.75mm²、BVVB 2×1.0mm²、BVVB 2×1.5mm²、BVVB 2×2.0mm²、BVVB 2×2.5mm²、BVVB 2×4.0mm²或更大平方七、音频线、音箱线、音响线、金银线、话筒线、喇叭线、广播线、发烧线、背景音乐线、公共广播线上述俗称可能涵盖的专业产品规格、型号：1、YXB 2×0.2mm²、YXB 2×0.3mm²、YXB 2×0.5mm²、YXB 2×0.75mm ²、YXB 2×1.0mm²、YXB 2×1.5mm²、YXB 2×2.0mm²、YXB 2×2.5mm ²、YXB 2×4.0mm²或更大平方2、YXB 2×20支、YXB 2×30支、YXB 2×50支、YXB 2×70支、YXB 2×100支、YXB 2×150支、YXB 2×200支、YXB 2×300支、YXB 2×630支或更多芯数3、RVVSP 2×0.2mm²、RVVSP2×0.3mm²、RVVSP 2×0.5mm²、RVVSP 2×0.75mm²、RVVSP 2×1.0mm²、RVVSP 2×1.5mm²、RVVSP 2×2.0mm ²、RVVSP 2×2.5mm²、RVVSP 2×4.0mm²或更大平方、更多芯数4、RVVS2×0.2mm²、RVVS2×0.3mm²、RVVS2×0.5mm²、RVVS2×0.75mm²、RVVS2×1.0mm²、RVVS2×1.5mm²、RVVS2×2.0mm²、RVVS2×2.5mm²、RVVS2×4.0mm²或更大平方、更多芯数5、HTP 2×20芯、HTP 2×27芯、HTP 2×37芯、HTP 2×48芯、HTP 2×60芯、HTP 3×20芯、HTP 3×27芯、HTP 3×37芯、HTP 3×48芯、HTP 3×60芯、或更多芯数八、电话线、并线、耳机线上述俗称可能涵盖的专业产品规格、型号：RVB 2×0.2mm²、RVB 2×0.3mm²、RVB 2×0.5mm²、RVB 2×0.75mm²或更大平方九、RGB线、RGB电缆、VGA线、VGA电缆、3+4电缆、3+6电缆、3+9电缆、5+5电缆、十、电梯线、电梯专用线、电梯专用电缆、电梯监控线、电梯监控电缆上述俗称可能涵盖的专业产品规格、型号：TV-TV2P、TV-TV2P、TVVB－TV-3-R、TVVB－TV-3-G、TVVB－TV-5-G、十一、弱电线、弱电线缆、安防线缆、监控线缆、消防线缆、报警线缆、安防线、监控线、消防线、报警线、阻燃线、耐火线、地埋线、架空线、架空电缆、地埋电缆、阻燃电缆、耐火电缆、安防电缆、监控电缆、上述俗称可能涵盖的专业产品规格、型号：所有线缆型号前加前缀，如ZR、NH等十二、接插件、视频头、音频头、莲花头、同轴电缆连接器、Q9头、BNC接头、F头、双通、直通、三通、视频双通、视频三通、大二声接头、单声接头、双声接头、3.5接头、6.5接头、卡侬头、话筒头上述俗称可能涵盖的专业产品规格、型号：Q9J 、Q9K、BNCJ、BNCK、FJ、FK、KK、KJK、3.5J2/J3/K2/K3、6.35 J2/J3/K2/K3、-1、-2、-3、-4、-5、-7、-9、-12、J3P/K3P、J3PW/K3PW、L16、SL16、十三、双绞线、网线、网络线、五类线、超五类线、六类线、网络电缆、计算机线、计算机电缆、光纤、光缆、三类大对数电缆、五类大对数电缆、配线架、理线架、模块、面板、跳线、成型跳线、尾纤、机柜、适配器、语音模块、数据模块、视频模块、物业模块、信息模块、打线、压线工具上述俗称可能涵盖的专业产品规格、型号：UTP电缆、CAT.6、CAT.5e、具体型号/规格每个厂家不尽相同.。

屏蔽信号线什么是屏蔽信号线？屏蔽信号线是一种用来减少外部电磁干扰的线缆。

它降低了外部干扰对线路产生的影响，从而提高了整个系统的性能和可靠性。

屏蔽线通常用于音频、视频、通信和计算机网络等领域。

为什么需要屏蔽信号线？在现代社会中，我们生活在一个充满电子设备的世界。

电子设备产生的电磁波可能会对其他设备产生干扰，从而影响它们的性能。

这种干扰通常来自于电源信号、电视台和电台、雷达和无线电通信等。

在通信和计算机网络中，干扰可以导致信号丢失、误码率增加、网络速度降低等问题。

如果在音频或视频中发生干扰，会导致图像和声音质量下降，甚至产生杂音和指向错误。

为了解决这些问题，屏蔽信号线应运而生。

如何工作屏蔽信号线通过在传输线和外部环境之间添加一个屏蔽层，来减少外部电磁干扰的影响。

这一屏蔽层可以是金属箔、金属网、金属编织物或导电聚合物。

例如，在一条电缆中，屏蔽层包裹着一个或多个电信号导线。

当电磁信号穿过电缆时，它无法穿透屏蔽层，并被屏蔽层反射回去。

这将阻止外部噪声干扰到电信号中。

屏蔽信号线的类型屏蔽信号线根据它们的外壳材料和结构可以分为多种。

下面是其中几种常见的屏蔽信号线类型。

同轴电缆同轴电缆是一种通过一个中心导体来传输信号的屏蔽线。

中心导体被包裹在绝缘体中，而绝缘体被包裹在一个或多个屏蔽层之间。

扁平电缆扁平电缆是一种用于电脑网络和复印机的屏蔽线。

它是一种扁平的电缆，由多个绝缘导体、铜箔屏蔽层和PVC材料组成。

网线网络电缆分为非屏蔽的和屏蔽的两种类型。

非屏蔽电缆仅用绝缘体包裹，没有外部屏蔽层。

而屏蔽电缆则有额外的金属屏蔽层，以提供更好的抗噪声干扰能力。

屏蔽信号线的应用屏蔽信号线在许多不同的领域得到广泛应用。

下面列举几个典型的例子。

音频在音频系统中，屏蔽线可以用于将音频设备连接到扬声器和放大器。

音频屏蔽线的使用可以减少电磁干扰，从而提高音频的质量。

视频在视频系统中，屏蔽信号线通常用于连接摄像机和监视器。

屏蔽线可以减少信号受到的干扰和杂音，从而提高视频的质量。

我们经常接触到的信号按频率分为音频（几十K以下）、视频（百兆以下）、和射频（就是无线电发射频率的简称），严格地讲，中波广播用的540K及以上频率都可称为射频，电视发射用的射频频率为50M以上。

视频在生活中应用最多，影碟、电视、电脑显示器这些都要用，视频频率是从0到某一个值的范围，我们把它换为“带宽”，带宽与“分辨率”和“清晰度”相关，例如VCD机清晰度低，它的视频带宽只有5M；CRT显示器可以支持1280x1024的高清晰度（注意该清晰度与LCD显示器相比还差得远！），它的带宽可以达到上百兆。

音响设备之间连接的信号线，一般要求是：不能受噪音信号干扰，传输尽量无衰减，传输过程对信号不能产生大的频率失真和相位失真（也就是尽量保持信号不变形，这一点对彩色电视信号影响非常大，尤其是NTSC格式的彩色视频信号，少量的相位失真就会导致颜色异常！）。

为此，传输不同的信号就要用到不同的信号线，下面分别从屏蔽线与同轴线说起。

对音频信号而言，频率只有几十KHz，那么几米长的传输线都可以等效为长度为“零”，导线的分布参数、特征阻抗都可以忽略，最主要的性能要求是屏蔽电磁干扰，防止在线路上感应到电磁噪声。

在一条芯线的外围，连续用细铜线缠绕或套上金属编织网作为屏蔽层（屏蔽层与信号设备的地线相连），这种信号线就是“屏蔽线”，如下图所示：屏蔽线并不要求芯线与屏蔽层是同轴关系，甚至圆的扁的都没关系，核心要点是芯线被屏蔽层完全“封闭”。

市面上有些伪劣音频线并没有使用“屏蔽线”，其实就是两根线封装在一起，这种线对电磁干扰完全没有屏蔽作用，试验方法是：将信号输出设备（例如CD机）连接音频左或音频右的那一端悬空，接收信号的一端如功放机保持连接，这时音响功放机或电视机的AV输入口（注：AV输入口通常是一组三根线，一个视频和两个音频）的音频口由于插上这样一条悬空状态的线，就可能从该线引入了噪音，噪音明显的话，这条线就是伪劣产品。

如果插上的是一条正规的信号线，并不会引入明显的噪音，就像没插时几乎无变化。

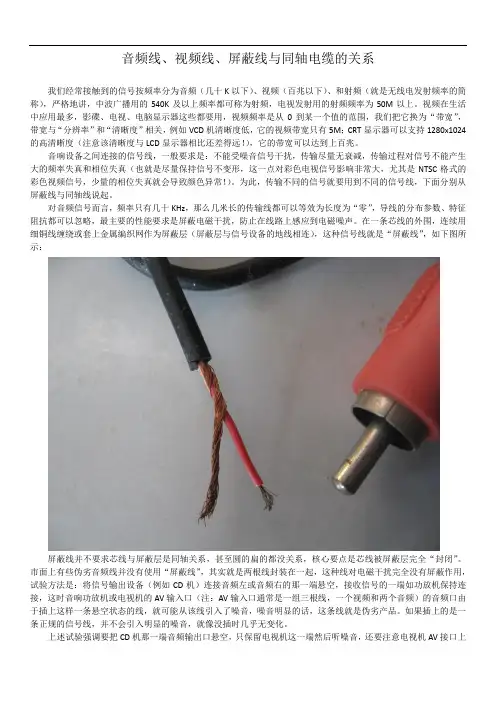

音频线、视频线、屏蔽线与同轴电缆的关系我们经常接触到的信号按频率分为音频（几十K以下）、视频（百兆以下）、和射频（就是无线电发射频率的简称），严格地讲，中波广播用的540K及以上频率都可称为射频，电视发射用的射频频率为50M以上。

视频在生活中应用最多，影碟、电视、电脑显示器这些都要用，视频频率是从0到某一个值的范围，我们把它换为“带宽”，带宽与“分辨率”和“清晰度”相关，例如VCD机清晰度低，它的视频带宽只有5M；CRT显示器可以支持1280x1024的高清晰度（注意该清晰度与LCD显示器相比还差得远！），它的带宽可以达到上百兆。

音响设备之间连接的信号线，一般要求是：不能受噪音信号干扰，传输尽量无衰减，传输过程对信号不能产生大的频率失真和相位失真（也就是尽量保持信号不变形，这一点对彩色电视信号影响非常大，尤其是NTSC格式的彩色视频信号，少量的相位失真就会导致颜色异常！）。

为此，传输不同的信号就要用到不同的信号线，下面分别从屏蔽线与同轴线说起。

对音频信号而言，频率只有几十KHz，那么几米长的传输线都可以等效为长度为“零”，导线的分布参数、特征阻抗都可以忽略，最主要的性能要求是屏蔽电磁干扰，防止在线路上感应到电磁噪声。

在一条芯线的外围，连续用细铜线缠绕或套上金属编织网作为屏蔽层（屏蔽层与信号设备的地线相连），这种信号线就是“屏蔽线”，如下图所示：屏蔽线并不要求芯线与屏蔽层是同轴关系，甚至圆的扁的都没关系，核心要点是芯线被屏蔽层完全“封闭”。

市面上有些伪劣音频线并没有使用“屏蔽线”，其实就是两根线封装在一起，这种线对电磁干扰完全没有屏蔽作用，试验方法是：将信号输出设备（例如CD机）连接音频左或音频右的那一端悬空，接收信号的一端如功放机保持连接，这时音响功放机或电视机的AV输入口（注：AV输入口通常是一组三根线，一个视频和两个音频）的音频口由于插上这样一条悬空状态的线，就可能从该线引入了噪音，噪音明显的话，这条线就是伪劣产品。

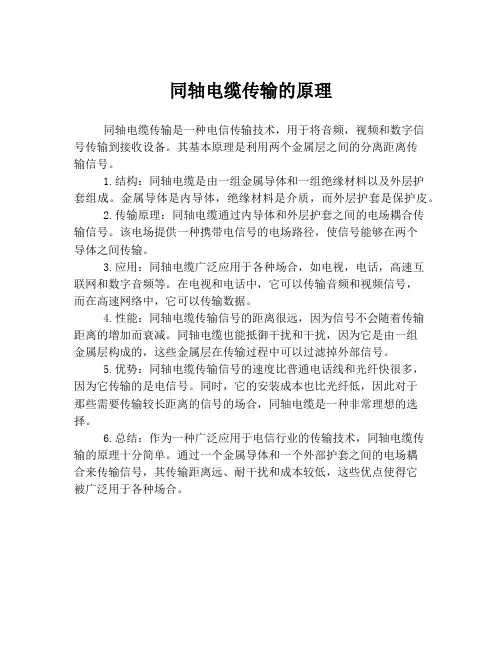

同轴电缆传输的原理
同轴电缆传输是一种电信传输技术，用于将音频，视频和数字信
号传输到接收设备。

其基本原理是利用两个金属层之间的分离距离传
输信号。

1.结构：同轴电缆是由一组金属导体和一组绝缘材料以及外层护
套组成。

金属导体是内导体，绝缘材料是介质，而外层护套是保护皮。

2.传输原理：同轴电缆通过内导体和外层护套之间的电场耦合传
输信号。

该电场提供一种携带电信号的电场路径，使信号能够在两个
导体之间传输。

3.应用：同轴电缆广泛应用于各种场合，如电视，电话，高速互
联网和数字音频等。

在电视和电话中，它可以传输音频和视频信号，
而在高速网络中，它可以传输数据。

4.性能：同轴电缆传输信号的距离很远，因为信号不会随着传输
距离的增加而衰减。

同轴电缆也能抵御干扰和干扰，因为它是由一组
金属层构成的，这些金属层在传输过程中可以过滤掉外部信号。

5.优势：同轴电缆传输信号的速度比普通电话线和光纤快很多，
因为它传输的是电信号。

同时，它的安装成本也比光纤低，因此对于
那些需要传输较长距离的信号的场合，同轴电缆是一种非常理想的选择。

6.总结：作为一种广泛应用于电信行业的传输技术，同轴电缆传
输的原理十分简单。

通过一个金属导体和一个外部护套之间的电场耦
合来传输信号，其传输距离远、耐干扰和成本较低，这些优点使得它
被广泛用于各种场合。

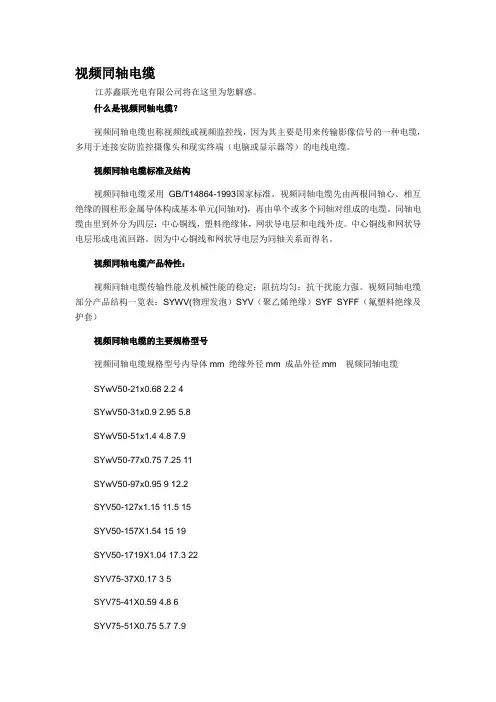

视频同轴电缆江苏鑫联光电有限公司将在这里为您解惑。

什么是视频同轴电缆？视频同轴电缆也称视频线或视频监控线，因为其主要是用来传输影像信号的一种电缆，多用于连接安防监控摄像头和现实终端（电脑或显示器等）的电线电缆。

视频同轴电缆标准及结构视频同轴电缆采用GB/T14864-1993国家标准。

视频同轴电缆先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。

同轴电缆由里到外分为四层：中心铜线，塑料绝缘体，网状导电层和电线外皮。

中心铜线和网状导电层形成电流回路。

因为中心铜线和网状导电层为同轴关系而得名。

视频同轴电缆产品特性：视频同轴电缆传输性能及机械性能的稳定；阻抗均匀；抗干扰能力强。

视频同轴电缆部分产品结构一览表：SYWV(物理发泡）SYV（聚乙烯绝缘）SYF SYFF（氟塑料绝缘及护套）视频同轴电缆的主要规格型号视频同轴电缆规格型号内导体mm 绝缘外径mm 成品外径mm 视频同轴电缆SYwV50-21x0.68 2.2 4SYwV50-31x0.9 2.95 5.8SYwV50-51x1.4 4.8 7.9SYwV50-77x0.75 7.25 11SYwV50-97x0.95 9 12.2SYV50-127x1.15 11.5 15SYV50-157X1.54 15 19SYV50-1719X1.04 17.3 22SYV75-37X0.17 3 5SYV75-41X0.59 4.8 6SYV75-51X0.75 5.7 7.9SYV75-71X1.15 7.25 10.3 SYV75-91X1.37 9 12.2 SYV75-12 7X0.6311.5 15。

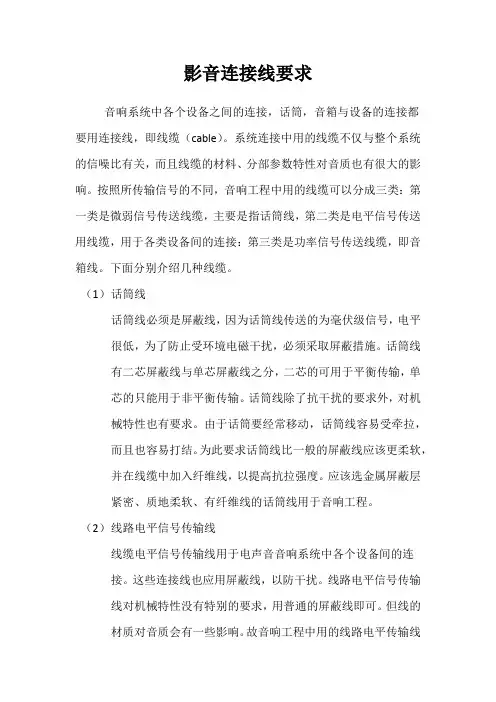

影音连接线要求音响系统中各个设备之间的连接，话筒，音箱与设备的连接都要用连接线，即线缆（cable）。

系统连接中用的线缆不仅与整个系统的信噪比有关，而且线缆的材料、分部参数特性对音质也有很大的影响。

按照所传输信号的不同，音响工程中用的线缆可以分成三类：第一类是微弱信号传送线缆，主要是指话筒线，第二类是电平信号传送用线缆，用于各类设备间的连接：第三类是功率信号传送线缆，即音箱线。

下面分别介绍几种线缆。

（1）话筒线话筒线必须是屏蔽线，因为话筒线传送的为毫伏级信号，电平很低，为了防止受环境电磁干扰，必须采取屏蔽措施。

话筒线有二芯屏蔽线与单芯屏蔽线之分，二芯的可用于平衡传输，单芯的只能用于非平衡传输。

话筒线除了抗干扰的要求外，对机械特性也有要求。

由于话筒要经常移动，话筒线容易受牵拉，而且也容易打结。

为此要求话筒线比一般的屏蔽线应该更柔软，并在线缆中加入纤维线，以提高抗拉强度。

应该选金属屏蔽层紧密、质地柔软、有纤维线的话筒线用于音响工程。

（2）线路电平信号传输线线缆电平信号传输线用于电声音音响系统中各个设备间的连接。

这些连接线也应用屏蔽线，以防干扰。

线路电平信号传输线对机械特性没有特别的要求，用普通的屏蔽线即可。

但线的材质对音质会有一些影响。

故音响工程中用的线路电平传输线应尽量选用无氧铜(OFC)线，其既有助于改善音质，价格也较合理。

（3）音箱线在专业音响系统的功放与音箱的连接中，通常都希望阻尼特性FD的值大些为好。

影响FD值的因素有音箱分频电路阻抗和音箱连接线内阻两个方面、功放应尽可能降低输出内阻来提高阻尼系数，以增强自身对音箱的控制能力。

音箱线的电阻可看作是功放输出电阻的一部分，当音箱线过长时，其电阻值可能会使阻尼系数大为降低首先音箱线应具有尽可能低的电阻。

这一点在音响工程中尤为重要，因为音响工程中往往要使用较长的音箱线，其电阻不可忽视。

因此音箱线应该尽量粗、短一些。

在音响控制室与音箱距离太远的情况下，必要时可将功放就近安放于音箱附近。

同轴传输声音的原理同轴传输声音的原理同轴传输是一种常用于音频和视频传输的技术。

它被广泛应用于音响设备、电视、电脑音箱和各种音频和视频传输设备中。

同轴传输声音的原理是利用同轴电缆将电信号（声音信号）传输到接收设备，然后通过接收设备将电信号转换为声音信号。

同轴传输所使用的同轴电缆是一种由内部导线、绝缘层和外层导线组成的电缆。

内部导线负责传输电信号（声音信号），而外层导线则起到屏蔽的作用，避免电信号的干扰和外界干扰。

同轴电缆的内部导线（通常是铜线）用于传输声音信号。

声音信号是通过调制的方式将机械（声音）信号转换为电信号。

在音频设备中，声音信号是由麦克风、唱头或其他声音输入设备产生的。

这些声音信号先经过声音信号处理器进行放大和调整，然后通过音频输出接口（通常是RCA接口）连接到同轴电缆的内部导线上。

同轴电缆的绝缘层是一层材料，通常由聚乙烯或聚氯乙烯制成，用于隔离内部导线和外部导线。

绝缘层的作用是阻止内部导线和外部导线之间的电流流失，避免信号的损失或干扰。

同轴电缆的外层导线是一根金属网或箔片，用于屏蔽内部导线免受外界电磁干扰的影响。

外层导线将导致的干扰信号引导到地面，以保持内部导线的电信号稳定传输。

当声音信号通过同轴电缆传输到接收设备时，接收设备会将电信号转换为声音信号。

在音响设备中，这一转换是通过放大器和扬声器来完成的。

放大器负责放大电信号，以增加音量和声音的清晰度。

扬声器负责将电信号转换为机械振动，产生声音。

同轴传输在音频传输中非常常见，因为它具有许多优点。

首先，同轴电缆可以传输高质量的声音信号，因为它对信号的损失和干扰非常敏感。

其次，同轴电缆的屏蔽层可以有效地阻止外界电磁干扰，确保传输的声音信号清晰和准确。

此外，同轴传输还具有较长的传输距离，可以将声音信号传输到较远的位置。

总结起来，同轴传输声音的原理是利用同轴电缆传输电信号，然后通过接收设备将电信号转换为声音信号。

同轴电缆通过内部导线传输电信号，绝缘层隔离内外导线，而外层导线屏蔽外界干扰。

同轴电缆屏蔽原理
同轴电缆的屏蔽原理是利用屏蔽层来防止外界干扰信号对内部传输信号的影响。

同轴电缆一般分为内导体、绝缘层、屏蔽层和外护套四个部分。

内导体负责传输信号，绝缘层用于隔离内导体和屏蔽层，屏蔽层则起到屏蔽外界干扰信号的作用，外护套则用于保护整个电缆。

屏蔽层一般采用金属材料，如铜箔或铜网编织。

当外界干扰信号作用于同轴电缆上时，由于屏蔽层的存在，干扰信号会被屏蔽层吸收或反射回去，从而减少对内部传输信号的影响。

屏蔽层的效果与其厚度、覆盖率以及金属材料的导电性能有关。

屏蔽层越厚、覆盖率越高，其屏蔽效果就越好。

金属材料的导电性能越好，也会增强屏蔽效果。

利用屏蔽层的屏蔽原理，同轴电缆能够有效地减少外界干扰信号的影响，提高传输信号的质量和稳定性，使信号传输更可靠。

这是同轴电缆广泛应用于电视、电信、计算机网络等领域的重要原因之一。

同轴电缆作用原理
同轴电缆是一种由内部导体、绝缘层和外部导体组成的电缆。

它的作用原理主要有以下几个方面：
1. 信号传输：同轴电缆可以传输高频电信号。

内部导体被用作信号传输，而外部导体则起到屏蔽的作用。

内部导体和外部导体之间通过绝缘层隔离，从而防止信号泄漏。

2. 信号保护：同轴电缆的外部导体起到屏蔽信号的作用，阻止外部电磁干扰进入电缆内部。

这种屏蔽设计使得同轴电缆具有较好的抗干扰能力，适用于在噪声环境下进行信号传输。

3. 信号传输距离较长：由于同轴电缆的屏蔽设计，使得信号传输过程中能有效地减少信号的衰减和失真。

这使得同轴电缆可以在一定距离内传输信号，适用于远距离信号传输。

4. 广泛应用于电视和计算机网络等领域：由于同轴电缆的高频特性和较好的抗干扰能力，它被广泛应用于数字电视、有线电视和计算机网络等领域，用于传输视频信号、音频信号和数据信号。

总之，同轴电缆的作用原理主要是通过内部导体的信号传输、外部导体的屏蔽数和绝缘层的隔离，实现信号的传输和保护。

它具有高频特性、抗干扰能力强以及适用于远距离传输等特点，因此在各种领域中都有广泛的应用。

音频线、视频线、屏蔽线与同轴电缆的关系我们经常接触到的信号按频率分为音频（几十K以下）、视频（百兆以下）、和射频（就是无线电发射频率的简称），严格地讲，中波广播用的540K及以上频率都可称为射频，电视发射用的射频频率为50M以上。

视频在生活中应用最多，影碟、电视、电脑显示器这些都要用，视频频率是从0到某一个值的范围，我们把它换为“带宽”，带宽与“分辨率”和“清晰度”相关，例如VCD机清晰度低，它的视频带宽只有5M；CRT显示器可以支持1280x1024的高清晰度（注意该清晰度与LCD显示器相比还差得远！），它的带宽可以达到上百兆。

音响设备之间连接的信号线，一般要求是：不能受噪音信号干扰，传输尽量无衰减，传输过程对信号不能产生大的频率失真和相位失真（也就是尽量保持信号不变形，这一点对彩色电视信号影响非常大，尤其是NTSC格式的彩色视频信号，少量的相位失真就会导致颜色异常！）。

为此，传输不同的信号就要用到不同的信号线，下面分别从屏蔽线与同轴线说起。

对音频信号而言，频率只有几十KHz，那么几米长的传输线都可以等效为长度为“零”，导线的分布参数、特征阻抗都可以忽略，最主要的性能要求是屏蔽电磁干扰，防止在线路上感应到电磁噪声。

在一条芯线的外围，连续用细铜线缠绕或套上金属编织网作为屏蔽层（屏蔽层与信号设备的地线相连），这种信号线就是“屏蔽线”，如下图所示：屏蔽线并不要求芯线与屏蔽层是同轴关系，甚至圆的扁的都没关系，核心要点是芯线被屏蔽层完全“封闭”。

市面上有些伪劣音频线并没有使用“屏蔽线”，其实就是两根线封装在一起，这种线对电磁干扰完全没有屏蔽作用，试验方法是：将信号输出设备（例如CD机）连接音频左或音频右的那一端悬空，接收信号的一端如功放机保持连接，这时音响功放机或电视机的AV输入口（注：AV输入口通常是一组三根线，一个视频和两个音频）的音频口由于插上这样一条悬空状态的线，就可能从该线引入了噪音，噪音明显的话，这条线就是伪劣产品。

电线电缆视频线缆传输技术综述视频线缆传输能够分为同轴基带传输、双绞线基带传输、射频传输、光缆传输、数字（网络）传输等几种方式。

一、视频同轴基带传输：我国PAL-D视频基带0-6M，复合视频基带一样指视频基带和音频副载波为8M带宽。

同轴视频传输是应用最早，用量最大，最容易操作的一种视频传输方式。

同轴视频基带传输的技术要点是：1.同轴电缆的信号传输是以“束缚场”方式传输的，确实是说把信号电磁场“束缚”在外屏蔽层内表面和芯线外表面之间的介质空间内，与外界空间没有直截了当电磁交换或“耦合”关系。

因此同轴电缆是具有优异屏蔽性能的传输线；同轴电缆属于超宽带传输线，应用范畴一样为0Hz—2Ghz以上；它又是唯独能够不用传输设备也能直截了当传输视频信号的线缆.2.视频基带信号处在0-6M的频谱最低端，因此视频基带传输又是绝对衰减最小的一种传输方式。

但也正是因为这一点，频率失真——高低频衰减差异大，便成为视频传输需要面对的要紧问题；在视频传输通道幅频特性“-3db”失真度要求内，75-5电缆传输距离约为120—150米；工程应用传输距离在2、3百米以内还比较好，网上论坛里提供的“感官标准”传输距离数据，从3、5百米到1千多米都有，实际是没有标准，也就没有实际参考意义。

3.同轴视频基带传输的要紧技术问题是：为实现远距离传输的频率加权放大和抗干扰问题。

[抗干扰技术现状]对常见的电梯、车间、传输耦合等各类干扰，已能够有效解决，我国自有知识产权的加权抗干扰专利技术的应用，在有效抑制干扰的同时，也能有效补偿电缆衰减和频率失真，属于抗干扰传输设备。

其前端有源—后端无源抗干扰传输距离（75-5）在1000米左右，前后端都有源为1500-2000米；与加权视频放大器配套的抗干扰传输距离3公里，75-7电缆能够达到5公里。

双绝缘双屏蔽抗干扰同轴电缆是与同轴电缆穿镀锌铁管原理一样，施工更方便，成本更低，在常见电磁干扰环境下，能够作为防止干扰入侵，又可方便设计和施工的工程选择；[同轴视频基带传输设备]我国频率加权视频放大专利技术的显现，有效解决了视频传输的频率失真问题，产品差不多比较成熟，在视频传输通道“-3db”失真度要求内，仅用一级末端补偿，75-5电缆传输距离差不多提高到了2000米以上，前后双端补偿的视频复原设备差不多突破3公里。

变频电缆、电力屏蔽电缆和同心电缆王志强（上海浦东电线电缆(集团)有限公司）摘要；近几年，变频器专用电缆（下称变频电缆）、带有金属屏蔽的电力电缆（下称屏蔽电缆）以及同心电缆，成为需求猛增的电缆品种。

但由于截止今日尚无产品相应的国家标准或行业标准，因此，电缆企业在订货活动中，还都沿用各自的企业标准。

但由于是企业标准，因此在市场上出现了型号混杂、电缆屏蔽结构混淆不清的情况，并由此带来了一系列的问题。

本文试图就这三个产品的结构特征、屏蔽层的形式等作一系统阐述，以期设计部门、电缆生产企业、用户能获得启迪。

关键词：变频电缆；屏蔽电缆，同心电缆中图分类号：文献标识码：文章编号：Frequency conversion cables and power screened cable and concentric cableWang Zhi QiangAbstract：In recent years, inverter special cable (hereinafter referred to as the frequency with metal shield cable), power cable (hereinafter referred to as the shield cable) and concentric cable, become rocketing demand cable varieties. But because there is no deadline today corresponding national standards or product industry standard, therefore, cable enterprise in order activity, also have used their enterprise standards. But because is the enterprise standard, thus appeared on market model in mixed and cable shielding structure confusing, and thus brings a series of problems. The paper discusses the three products structure characteristics, shielding layer forms, etc, so as to make a system elaborated design department, cable production enterprise, users can gain enlightenment.Key words：frequency cable; Shield cable, concentric cable引言变频电缆、屏蔽电缆、同心电缆都具有金属屏蔽层，都作为电力传输之用，但它们的应用场合、屏蔽层的结构形式、接地要求还是存在较大差异。

视频的同轴电缆传输及抗干扰分析关键词：同轴电缆 视频基带 视频载波信号干扰深圳市西艾特电子技术有限公司 总工程师：Heml在监控市场迅猛发展的今天，许多工程人员越来越需要对监控传输技术进行全面细致的了解。

在此，我们将相关视频传输方面的理论和经验作一些总结，以供有关人员参考。

频谱与电缆特性视频的电缆传输目前主要有两种方式，视频基带传输和视频载波传输。

习惯上，他们分别采用SYV-75系列和SYWV-75系列同轴电缆传输。

首先我们从频谱上看一看视频基带和视频载波的分布特点：图1 视频基带和视频载波各自的频谱带宽通常同轴电缆可传输1GHz 的信号，从图中看出，传统的视频基带传输只占了电缆可传输频率的极少部分(6MHz)，电缆大部分频谱资源是空闲的。

在视频载波传输中，可利用50到1000MHz 的频谱进行信号传输。

同轴电缆在传输信号中，对各种频率的衰减程度是不同的，下图是同轴电缆在传输信号时的衰减特性：图2 同轴电缆对频率的衰减特性— 频率越高电缆对信号衰减越大从图中可以看出，同轴电缆对不同的频率传输衰减也不同，无论是基带视频传输还是载频率频率波传输，通过电缆传输后的信号都会产生频率失真，因此，我们都必须对这种电缆在传输中造成的频率失真进行补偿。

下面是两种电缆对不同频率的衰减表。

表1SYV-75同轴电缆100米衰减：表2 SYWV-75同轴电缆100米衰减： 同轴电缆对各种频率的隔离程度，即抗干扰能力有较大差别，下面是一条同轴电缆在外界施加不同频率的等幅干扰电压情况下，测到的感应电压。

图3 电缆感应不同频率的干扰信号从上面的曲线可以看出，同轴电缆对低频的屏蔽隔离较差，频率越高，隔离越好。

干扰信号特点干扰波传播特点频率（KHz ）图4 干扰波传播距离与频率的关系根据干扰波传播距离与频率的关系曲线可以看出，在相同传输条件下，频率越低传播的距离越远。

这也意味着，频率越低，受到干扰的机会越多，强度越大。

日常中有许多电器大多会产生不同程度的干扰，以下是几种种典型的干扰波形：变频调速电机干扰整流子电机干扰日光灯辉光放电干扰放电干扰波之一图5 各种干扰波形从上图的这些典型干扰波形可以看出，它们都为非正弦波型。
