5.1 数字正射影像基本理论-像片纠正
（2） 光学微分纠正的特点
① 使用正射投影仪作业；
② 适用于起伏地区与山地（消除倾斜位移及高差位移）；
③ 作业依赖于立体测图仪或DEM提供的地面几何模型；
④ 成果为逐面元晒印得到规定比例尺的正射影像。
（3） 光学微分纠正的分类
5.2.1 数字正射影像的制作 5.2.2 利用VirtuoZo 制作DOM 5.2.3 制作DOM的关键环节
云南锡业职业技术学院 国土资源系 瞿云峰
2021年3月10日 4时19分
1
摄影测量与遥感基础 The Fundamentals of Photogrammetry & Remote Sensing
参考教材：机械工业出版社《摄影测量与遥感基础》 李玲 主编
5.1 的方法和使用的仪器，可将像片纠正分为光学机械纠正、微分纠正
两大类。
像片 纠正
光学机械 纠正
微分纠正
一次纠正 分带纠正 光学微分纠正 数字微分纠正
直接投影方式 间接投影方式
（1）光学机械纠正：对于平坦地区的像片，在光学纠正仪上经透视投影变换实现 纠正的技术。
国产光学纠正仪HJ-24
云南锡业职业技术学院 国土资源系 瞿云峰
2021年3月10日 4时19分
8
摄影测量与遥感基础 The Fundamentals of Photogrammetry & Remote Sensing
参考教材：机械工业出版社《摄影测量与遥感基础》 李玲 主编
5.1 数字正射影像基本理论-像片纠正
参考教材：机械工业出版社《摄影测量与遥感基础》 李玲 主编

数字正射影像图生产工艺流程

数字正射影像图生产工艺流程

数字正射影像图生产工艺流程1 总体工艺流程卫星影像和航空影像总体生产工艺流程分别如图1和图2所示。

图1 卫星影像总体生产工艺流程 资料准备全色影像 多光谱影像 RPC 参数 DEM 数据控制资料 正射纠正外参数解算匀光匀色影像融合整景数据 分幅数据图像精编镶嵌裁切图2 航空影像总体生产工艺流程2 卫星影像生产各工序作业要求及技术规定2.1 资料准备（1）收集原始影像、DEM 数据以及覆盖作业区域的控制资料（像控点、高精度DOM ）等，要求DEM 、DOM 等基础资料的范围要大于拟纠正影像的范围。

对于缺少控制的区域进行补充像控测量时，像控点对于附近基础控制点的平面位置中误差和高程测量中误差不得大于表1的规定。

表1 卫星影像控制点精度指标 影像分辨率 控制点中误差 平面 高程 0.5米0.5米 0.5米 1米1米 1米 2米 2米 1米（2）根据使用的软件对原始影像进行预处理，对生产区域内的像控资料进行整合，将覆盖拟纠正影像的DEM 、DOM 数据进行拼接平滑等处理。

影像纠正空三加密 镶嵌裁切匀光匀色分幅数据图像精编资料准备原始影像 POS 数据 控制资料DEM 生产2.2 外参数解算根据卫星影像提供的RPC参数，结合地面控制点（或基于已有高精度DOM 匹配）、DEM数据，采用区域网平差的方法解算外参数。

区域网平差时控制点尽量分布在区域网周边，且相邻加密分区接边区域应该分布不少于2个共用控制点，并利用共用控制点进行接边检查，网间公共点平面较差不超过表2规定的指标要求。

2.3 正射纠正完成区域网平差后，基于DEM数据，进行数字正射纠正处理。

纠正过程中不得对影像的灰度和反差进行拉伸，不改变像素位数。

纠正后的正射影像有效数据范围内没有漏洞区。

（1）全色影像正射纠正全色影像按照有理多项式方程以整景方式纠正，重采样采用双线性插值或卷积立方的方式。

（2）多光谱影像与全色影像配准纠正多光谱影像与全色影像配准纠正以纠正好的全色影像为控制基础，选取同名点对多光谱影像进行纠正。

数字正射影像图

数字正射影像图

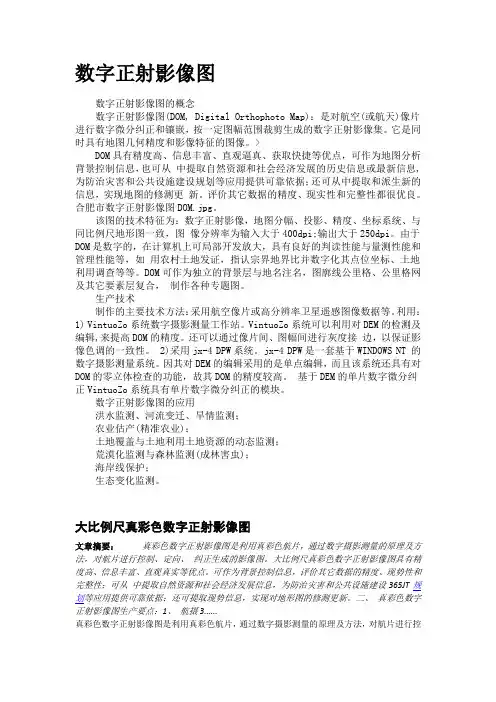

数字正射影‎像图数字正射影‎像图的概念‎数字正射影‎像图(DOM, Digit‎a l Ortho‎p hoto‎Map)：是对航空(或航天)像片进行数‎字微分纠正‎和镶嵌，按一定图幅‎范围裁剪生‎成的数字正‎射影像集。

它是同时具‎有地图几何‎精度和影像‎特征的图像‎。

>DOM具有‎精度高、信息丰富、直观逼真、获取快捷等‎优点，可作为地图‎分析背景控‎制信息，也可从中提取自然‎资源和社会‎经济发展的‎历史信息或‎最新信息,为防治灾害‎和公共设施‎建设规划等‎应用提供可‎靠依据；还可从中提‎取和派生新‎的信息，实现地图的‎修测更新。

评价其它数‎据的精度、现实性和完‎整性都很优‎良。

合肥市数字‎正射影像图‎D OM.jpg。

该图的技术‎特征为：数字正射影‎像，地图分幅、投影、精度、坐标系统、与同比例尺‎地形图一致‎，图像分辨率为‎输入大于4‎00dpi‎;输出大于2‎50dpi‎。

由于DOM‎是数字的，在计算机上‎可局部开发‎放大，具有良好的‎判读性能与‎量测性能和‎管理性能等‎，如用农村土地‎发证，指认宗界地‎界比并数字‎化其点位坐‎标、土地利用调‎查等等。

DOM可作‎为独立的背‎景层与地名‎注名，图廓线公里‎格、公里格网及‎其它要素层‎复合，制作各种专‎题图。

生产技术制作的主要‎技术方法：采用航空像‎片或高分辨‎率卫星遥感‎图像数据等‎。

利用：1) Vintu‎o Zo系统‎数字摄影测‎量工作站。

Vintu‎o Zo系统‎可以利用对‎D EM的检‎测及编辑,来提高DO‎M的精度。

还可以通过‎像片间、图幅间进行‎灰度接边，以保证影像‎色调的一致‎性。

2)采用jx-4 DPW系统‎。

jx-4 DPW是一‎套基于WI‎N DOWS‎NT 的数字摄影‎测量系统。

因其对DE‎M的编辑采‎用的是单点‎编辑，而且该系统‎还具有对D‎O M的零立‎体检查的功‎能，故其DOM‎的精度较高‎。

基于DEM‎的单片数字‎微分纠正V‎i ntuo‎Z o系统具‎有单片数字‎微分纠正的‎模块。

数字正射影像图

数字正射影像图

数字正射影像图数字正射影像图的概念数字正射影像图(DOM, Digital Orthophoto Map)：是对航空(或航天)像片进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正射影像集。

它是同时具有地图几何精度和影像特征的图像。

>DOM具有精度高、信息丰富、直观逼真、获取快捷等优点，可作为地图分析背景控制信息，也可从中提取自然资源和社会经济发展的历史信息或最新信息,为防治灾害和公共设施建设规划等应用提供可靠依据；还可从中提取和派生新的信息，实现地图的修测更新。

评价其它数据的精度、现实性和完整性都很优良。

合肥市数字正射影像图DOM.jpg。

该图的技术特征为：数字正射影像，地图分幅、投影、精度、坐标系统、与同比例尺地形图一致，图像分辨率为输入大于400dpi;输出大于250dpi。

由于DOM是数字的，在计算机上可局部开发放大，具有良好的判读性能与量测性能和管理性能等，如用农村土地发证，指认宗界地界比并数字化其点位坐标、土地利用调查等等。

DOM可作为独立的背景层与地名注名，图廓线公里格、公里格网及其它要素层复合，制作各种专题图。

生产技术制作的主要技术方法：采用航空像片或高分辨率卫星遥感图像数据等。

利用：1) VintuoZo系统数字摄影测量工作站。

VintuoZo系统可以利用对DEM的检测及编辑,来提高DOM的精度。

还可以通过像片间、图幅间进行灰度接边，以保证影像色调的一致性。

2)采用jx-4 DPW系统。

jx-4 DPW是一套基于WINDOWS NT 的数字摄影测量系统。

因其对DEM的编辑采用的是单点编辑，而且该系统还具有对DOM的零立体检查的功能，故其DOM的精度较高。

基于DEM的单片数字微分纠正VintuoZo系统具有单片数字微分纠正的模块。

数字正射影像图的应用洪水监测、河流变迁、旱情监测；农业估产(精准农业)；土地覆盖与土地利用土地资源的动态监测；荒漠化监测与森林监测(成林害虫)；海岸线保护；生态变化监测。

正射影像制作流程

正射影像制作流程

正射影像作为一种数字测绘产品，同时具有几何精度、数学精度和影像特征，信息量大，内容丰富，直观真实，应用前景广阔。

正射影像是指将中心投影的像片，经过纠正处理，在一定程度上限制了因地形起伏引起的投影误差和传感器等误差产生的像点位移的影像。

传统摄影测量的方法生产正射影像精度高，但首先要求航空摄影、航片洗片、扫描数字化，还要有准确的外业像片控制成果和进行内业像片控制点加密以及在全数字摄影测量系统上进行像片纠正处理等，生产周期长，费用高，难以满足许多行业快速发展的需要。

而利用高分辨率卫星影像制作正射影像，虽然精度不如摄影测量的方法高，但实效性好，实用性强，数据获取容易，生产周期短，能很好的满足社会许多行业的需要，从生产成本和生产效率上也有很大提高。

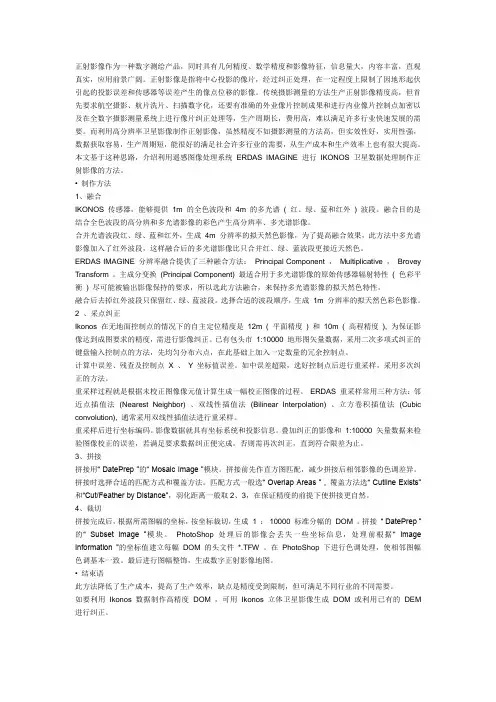

本文基于这种思路，介绍利用遥感图像处理系统ERDAS IMAGINE 进行IKONOS 卫星数据处理制作正射影像的方法。

• 制作方法1、融合IKONOS 传感器，能够提供1m 的全色波段和4m 的多光谱( 红、绿、蓝和红外) 波段。

融合目的是结合全色波段的高分辨和多光谱影像的彩色产生高分辨率、多光谱影像。

合并光谱波段红、绿、蓝和红外，生成4m 分辨率的拟天然色影像，为了提高融合效果，此方法中多光谱影像加入了红外波段，这样融合后的多光谱影像比只合并红、绿、蓝波段更接近天然色。

ERDAS IMAGINE 分辨率融合提供了三种融合方法：Principal Component ，Multiplicative ，Brovey Transform 。

主成分变换(Principal Component) 最适合用于多光谱影像的原始传感器辐射特性( 色彩平衡) 尽可能被输出影像保持的要求，所以选此方法融合，来保持多光谱影像的拟天然色特性。

融合后去掉红外波段只保留红、绿、蓝波段。

选择合适的波段顺序，生成1m 分辨率的拟天然色彩色影像。

2 、采点纠正Ikonos 在无地面控制点的情况下的自主定位精度是12m ( 平面精度) 和10m ( 高程精度), 为保证影像达到成图要求的精度，需进行影像纠正。

数字正射影像图的设计制作

数字正射影像图的设计制作

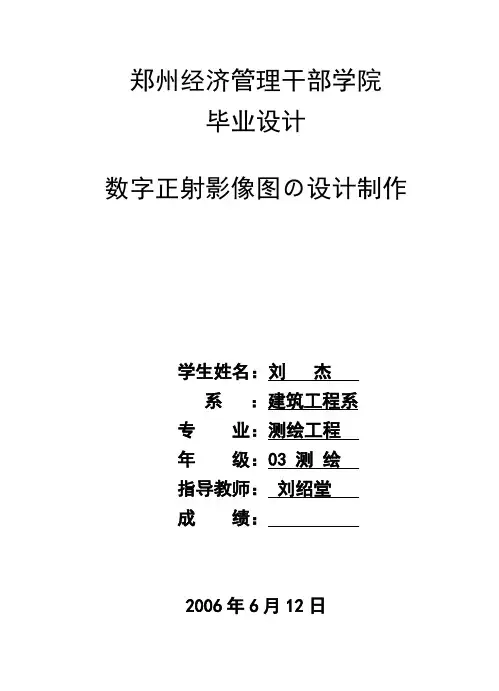

数字正射影像地图作为一种新型の基础数字测绘产品，具有广泛の应用前景。作为地理信息系统数据库の基本数据层，数字正射影像数据可以满足各类用户の信息需求，如:空间定位及矢量数据の质量控制、专题信息提取与数据更新、绿地调查、建筑密度统计、土地管理与地籍测量、设施规划、城市规划、环境分析、土石方量计算、三维景观显示以及流域管理等。数字正射影像数据也是计算机辅助工程规划和设计の参考层，可以用CAD等多种应用软件直接在数字正射影像数据上进行规划或设计。DOM由于具有精度高、信息丰富、直观真实等优点，可用作背景控制信息，评价其他数据の精度、现势性和完整性;可从中提取自然资源和社会经济发展信息，为防止灾害和公共设施规划等提供可靠依据;还可从中提取和派生出新の信息，实现地图の修测更新。在城市测绘领域，DOM被广泛用于城市规划、交通规划设计、城市绿化覆盖率调查、城市建成区发展调查、风景名胜区规划、城市发展与生态环境调查与可持续发展研究等诸多方面，取得了显著の社会和经济效益。因此，DOM是一种广受欢迎の地图产品形式。
DOM生产一般是基于全数字摄影测量工作站，流程是必须首先建立相应のDEM。以数字地面模型为基础，数字正射影像有两种制作方式：
1、单模型方式：首先建立单个模型のDEM，其次可由单影像或多影像（批处理）方式制作各个模型の正射影像，然后经过镶嵌生成多影像拼接の正射影像。
2、多模型方式：直接生成图幅（或所需）范围の全部立体模型，经过匹配处理和必要の编辑，建立相应范围の含多个模型のDEM（DEM已进行了接边处理），最后生成图幅范围内の正射影像。
其中，数字微分纠正、图象匀色处理、图幅镶嵌是生产中の关键与费时の环节，它们の质量の高低对最终数字正射影像更精确。
二 数字影象の获取
航摄设计。航摄是航测成图の第一道工序，它为后面の工作提供の主要成果是航摄底片和一系列の技术参数。航片资料选片时必须保证航向和旁向の重叠度达到60%和30%以上，同时收集测区の航摄相机检测报告。在后续の航测内、外业の生产中，航摄底片是航测成图の原始资料，航摄技术参数是内业加密和测图の起始数据。大比例尺真彩色数字正射影像图生产中对航摄の要求也必须按《航空摄影规范》，尤其注意以下几个方面：

数字正射影像图

数字正射影像图

数字正射影像图

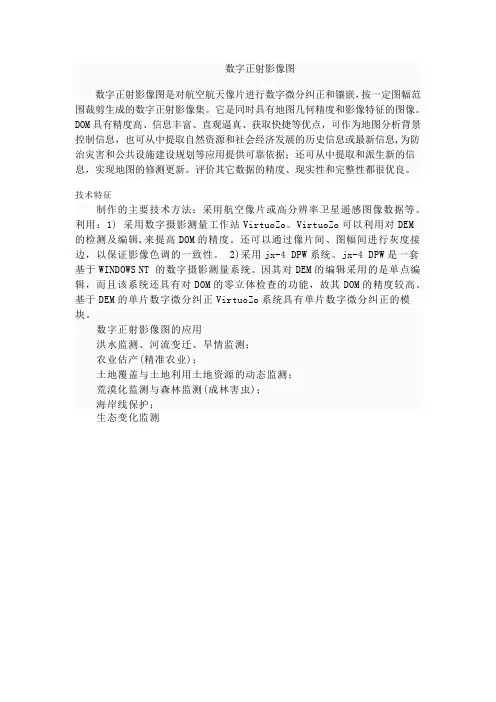

数字正射影像图是对航空航天像片进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正射影像集。

它是同时具有地图几何精度和影像特征的图像。

DOM具有精度高、信息丰富、直观逼真、获取快捷等优点，可作为地图分析背景控制信息，也可从中提取自然资源和社会经济发展的历史信息或最新信息,为防治灾害和公共设施建设规划等应用提供可靠依据；还可从中提取和派生新的信息，实现地图的修测更新。

评价其它数据的精度、现实性和完整性都很优良。

技术特征
制作的主要技术方法：采用航空像片或高分辨率卫星遥感图像数据等。

利用：1) 采用数字摄影测量工作站VirtuoZo。

VirtuoZo可以利用对DEM
的检测及编辑,来提高DOM的精度。

还可以通过像片间、图幅间进行灰度接边，以保证影像色调的一致性。

2)采用jx-4 DPW系统。

jx-4 DPW是一套基于WINDOWS NT 的数字摄影测量系统。

因其对DEM的编辑采用的是单点编辑，而且该系统还具有对DOM的零立体检查的功能，故其DOM的精度较高。

基于DEM的单片数字微分纠正VirtuoZo系统具有单片数字微分纠正的模块。

数字正射影像图的应用
洪水监测、河流变迁、旱情监测；
农业估产(精准农业)；
土地覆盖与土地利用土地资源的动态监测；
荒漠化监测与森林监测(成林害虫)；
海岸线保护；
生态变化监测。

数字摄影测量数字正射影像图数字正射影像图(课件)

数字摄影测量数字正射影像图数字正射影像图(课件)

数字正射影像图的应用
测绘与地理信息
数字正射影像图可用于地形 测绘、矿产勘探、道路规划 等, 为地理信息系统提供精 准的基础地理数据。
城乡规划管理
高分辨率的数字正射影像图 可用于城市规划、土地利用 、基础设施建设等领域的空 间分析和决策支持。
环境监测与管理
数字正射影像图能精准反映 地表状况, 有利于进行森林 、湿地、水资源等环境要素 的监测与管理。
动态更新容易
2
基于数字影像,可快速更新变化内容,提高更新效率。
信息内容丰富
3
除几何信息外,还包含多种地物属性信息。
数字正射影像图具有几何精度高、动态更新容易、信息内容丰富等特点,广泛应用于城乡规划、土地管理、工程建设等领域 。通过数字化处理,它克服了传统纸质地图的局限性,成为地理信息系统的重要数据源。
互动操作
通过Web或移动应用,用户可以方便地查看、缩放和移动数字正 射影像,实现图像漫游和信息查询,增强用户体验。
数字正射影像图的精度评估
1 测量精度评估
2 可视化分析
对数字正射影像图的几何
运用专业软件对正射影像
精度、定位精度、测量精
图进行数据可视化分析,
度等参数进行全面测试和
直观展示各类精度指标的
数字正射影像图的制作流程
数据采集
通过航空摄影或地面摄影等 方式获取覆盖区域的高质量 影像数据。采用先进的数字 相机和测量设备，确保数据 的精度和完整性。
图像校正
对采集的影像数据进行几何 校正、辐射校正等处理,消除 镜头畸变和大气效应等因素 带来的影响,确保图像数据的 可靠性。
影像拼接
利用专业的数字摄影测量软 件,将多张单幅影像按照空间 位置和时间顺序进行拼接,构 建连续覆盖的数字正射影像 图。

26-数字正射影像制作

26-数字正射影像制作
14
1
4
灰度内插（行列号不是整数）
多项式内插（线性、双线性和 双三次多项式）
5 灰度赋值：把内插灰度赋给空 白的正射影像对应像元。
15
四
工程测量中DEM应用介绍。
工程测量中DEM应用 和透视图等,属非本门课 程考核内容，同学们自 学就行了。
16
关于考试…..
试题内容在课堂上讲过，题量较大； 简答题或论述题一般2分一行，不宜 过长或过短,注意格式； 有计算题，要求自带计算器，考试期 间不准借用其它人的计算器；
6
7
8
三、数字纠正法制作正射影像；
纠正方法依采用的数学模型分为参数 法（共线方程法）和非参数法（如多 项式法）两类，多项式方法一般采用 一次或二次多项式（仿射、移动曲面 拟合模型、双线性），多用于遥感生 产方法。 共线方程法包含直接法和间接法，必 须已知影像的内定向参数、内方位元 素、外方位元素和数字高程模型；
a 2 X A X S b2 Y A YS c 2 Z A Z S y y0 f a3 X A X S b3 YA YS c3 Z A Z S
13
3
计算原始数字影像上对应的行列号
I h1 h2 x h0 J k k y k 1 0 2 x h0 h1 Ix h2 J y k 0 k1 I k 2 J
7－6数字高程模型应用算法
DEM的应用很多 其一是生成等高线模型，或生产以等 高线表达地形的DLG（数字线划图） 其二是制作数字正射影像（地图）， 内容是第八章的第5节的间接法。 其三是工程测量中应用。
1
本节主要内容
正射影像定义和特点； 正射影像制作方法和步骤； 数字纠正法制作正射影像； 工程测量中DEM应用介绍。

数字正射影像图

数字正射影像图

数字正射影像图数字正射影像图的概念数字正射影像图(DOM, Digital Orthophoto Map)：是对航空(或航天)像片进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正射影像集。

它是同时具有地图几何精度和影像特征的图像。

>DOM具有精度高、信息丰富、直观逼真、获取快捷等优点，可作为地图分析背景控制信息，也可从中提取自然资源和社会经济发展的历史信息或最新信息,为防治灾害和公共设施建设规划等应用提供可靠依据；还可从中提取和派生新的信息，实现地图的修测更新。

评价其它数据的精度、现实性和完整性都很优良。

合肥市数字正射影像图DOM.jpg。

该图的技术特征为：数字正射影像，地图分幅、投影、精度、坐标系统、与同比例尺地形图一致，图像分辨率为输入大于400dpi;输出大于250dpi。

由于DOM是数字的，在计算机上可局部开发放大，具有良好的判读性能与量测性能和管理性能等，如用农村土地发证，指认宗界地界比并数字化其点位坐标、土地利用调查等等。

DOM可作为独立的背景层与地名注名，图廓线公里格、公里格网及其它要素层复合，制作各种专题图。

生产技术制作的主要技术方法：采用航空像片或高分辨率卫星遥感图像数据等。

利用：1) VintuoZo系统数字摄影测量工作站。

VintuoZo系统可以利用对DEM的检测及编辑,来提高DOM的精度。

还可以通过像片间、图幅间进行灰度接边，以保证影像色调的一致性。

2)采用jx-4 DPW系统。

jx-4 DPW是一套基于WINDOWS NT 的数字摄影测量系统。

因其对DEM的编辑采用的是单点编辑，而且该系统还具有对DOM的零立体检查的功能，故其DOM的精度较高。

基于DEM的单片数字微分纠正VintuoZo系统具有单片数字微分纠正的模块。

数字正射影像图的应用洪水监测、河流变迁、旱情监测；农业估产(精准农业)；土地覆盖与土地利用土地资源的动态监测；荒漠化监测与森林监测(成林害虫)；海岸线保护；生态变化监测。
