泰克_TDS3054B示波器使用..

常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作存；
2.测量：点击，自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具，诸如语言选择；
5.Cursor 光标：点击按钮，激活光标，可以测量波形参数；
6.Display显示：改变波形外观或者显示屏？？？？
7.help帮助：点击按钮，激活系统的帮助系统；
8.默认设置default setup：点击按钮，回复出厂设置；
9.Autoset 自动设置：点击按钮，根据被测波形，自动的设计垂直、水平和触发控制器，
以利于被测波形全部的显示；
10.Single SEQ：？？？？
11.Run/stop运行停止：点击按钮，停止捕获波形（停止后，即会显示已经捕捉到的波动，
即波动的静止状态），或者点击重新启动捕获，可以观察动态的波形；
12.Print 打印：
1.Position：旋转按钮，可调节所选波形的垂直位置
2.CH1 MENU：点击按钮，可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮，可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮，可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
15
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。

泰克示波器安全使用指南向来备受广阔工程师的青睐，能够协助他们更快诊断和测试明天的设计。

泰克拥有全面的数字示波器系列、基础示波器、混合域示波器和高性能示波器，协助客户完成不同的测试项目，今日安泰测试给大家共享一则泰克示波器平安用法指南，协助大家正确规范的操作仪器，削减不须要的损坏。

一、常规平安概要：请务必根据规定用法产品。

具体阅读下列平安性预防措施，以避开人身损害，并防止损坏本产品或与本产品衔接的任何产品。

仔细阅读全部解释。

保留这些解释以备未来参考。

为了保证正确平安地操作产品，除本手册规定的平安性预防措施外，您还必需遵守普遍公认的平安规程。

产品仅限经过培训的人员用法。

惟独了解相关危急的合格人员才干举行开盖修理、保养或调节。

用法前，请务必检查产品是否来自已知来源，以确保正确操作。

本产品不适用于检测危急。

假如有危急的带电导体裸露，请用法个人庇护装备以防电击和强电弧损害。

用法本产品时，您可能需要用法一套大型系统的其他部件。

有关操作这类系统的警告和注重事项，请阅读其他组件手册的平安性部分。

将本设备集成到某系统时，该系统的平安性由系统的组装者负责。

用法合适的电源线:用法本产品专用并经所在国家/地区认证的电源线，不要用法为其他产品提供的电源线。

将产品接地:本产品通过电源线的接地导线接地。

为避开电击，必需将接地导线与大地相连。

在对本产品的输入端或输出端举行衔接之前，请务必将本产品正确接地。

不要切断电源线的接地衔接。

断开电源:电源线可以使产品断开电源。

请参阅有关位置的解释。

请勿将设备放在难以临近电源线的位置；必需保证用户可以随时操作电源线，以在需要时迅速断开衔接。

正确衔接并正确断开衔接:探头或测试导线衔接到电压源时请勿插拔。

仅用法产品附带的或 Tektronix 指明适合产品用法的绝缘电压探头、测试导线和适配器。

遵守全部终端额定值:为避开火灾或电击危急，请遵守产品上全部的额定值和标志解释。

在衔接产品之前，请先查看产品手册，了解额定值的具体信息。

泰克示波器的使用简介
1、Utility键的使用选中文等开机项，选择采集倍数，使波形显示美观
2、Default Setup默认设置，建议关机前按一下，回复到默认状态，放弃本次使
用的设置。

3、用探头CH1或CH2接好信号，先按信号通道，黄/兰。

此时信号显示可能不
理想。

按Autoset，通常会显示正常波形。

4、定性的解读波形特征，需要结合耦合方式。

先按信号通道（黄/兰），再在屏
幕右侧边框上观察选择耦合方式DC/AC/GND。

除此之外，选择了通道（黄/兰）后，还可以选择示波器带宽/粗细调及探头倍乘等。

5、如果信号不稳定，可以通过触发方式与触发电平的调整来处理。

先按level
下方的“触发菜单”，再在屏幕的右边框找触发源等，调整电平。

6、测量Measure：按测量键。

此时先选信源CH1/CH2，再结合屏幕右侧边框上
的选项，选择测量电压/峰峰值/幅值/频率/周期等（共17项），边框上立即会有显示。

7、RefA和RefB用于显示一个标准信号与被测信号直观地对比。

8、光标键：可选择出现横纵游标，可旋转调整位置，方便读屏幕。

9、Stop/Run 冻结波形/复原
10、Save/Recall 可以存储波形内存储或U盘。

可选择存整屏或者设置状况或
者只存波形。

思路:开机-输入信号-显示-稳定-测量-读数。

示波器的使用方法首先，使用示波器之前需要对示波器的各个部分有所了解。

示波器通常包括控制面板、显示屏、输入接口等部分。

控制面板上有各种旋钮和按钮，用于控制示波器的各项参数和功能。

显示屏用于显示被测信号的波形。

输入接口用于连接被测信号源。

在使用示波器之前，需要对这些部分有所了解，以便正确操作示波器。

其次，设置示波器的各项参数是使用示波器的关键步骤。

在进行信号测量之前，需要设置示波器的扫描速度、垂直灵敏度、触发电平等参数。

扫描速度决定了示波器屏幕上波形的水平时间跨度，垂直灵敏度决定了波形的峰值和谷值的显示范围，触发电平决定了示波器触发信号的电平位置。

正确设置这些参数可以使示波器显示出清晰、准确的波形，帮助用户准确测量被测信号的各项参数。

接下来，触发是使用示波器时需要注意的重要功能。

触发功能可以使示波器在特定条件下对信号进行稳定的显示。

在进行信号测量时，触发功能可以帮助用户锁定特定的信号波形，使其显示在屏幕上的固定位置，便于用户对信号进行观察和测量。

正确设置触发条件和触发电平是使用示波器时需要注意的关键步骤。

最后，测量被测信号的各项参数是使用示波器的最终目的。

示波器可以用来测量信号的频率、幅值、相位等参数。

在进行测量时，需要根据被测信号的特点选择合适的测量方法和参数设置，以确保测量结果的准确性和可靠性。

总之，示波器是电子工程领域中不可或缺的测试仪器，掌握其正确的使用方法对于工程师和技术人员来说至关重要。

正确了解示波器的各部分结构，设置各项参数，正确使用触发功能和进行准确的信号测量，都是使用示波器时需要注意的关键步骤。

希望本文所介绍的示波器使用方法能够帮助读者更好地掌握示波器的操作技巧，提高工作效率和测量准确性。

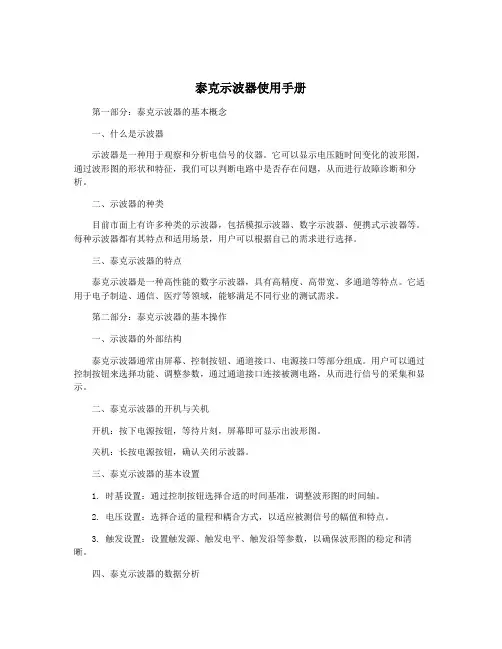

泰克示波器使用手册第一部分：泰克示波器的基本概念一、什么是示波器示波器是一种用于观察和分析电信号的仪器。

它可以显示电压随时间变化的波形图，通过波形图的形状和特征，我们可以判断电路中是否存在问题，从而进行故障诊断和分析。

二、示波器的种类目前市面上有许多种类的示波器，包括模拟示波器、数字示波器、便携式示波器等。

每种示波器都有其特点和适用场景，用户可以根据自己的需求进行选择。

三、泰克示波器的特点泰克示波器是一种高性能的数字示波器，具有高精度、高带宽、多通道等特点。

它适用于电子制造、通信、医疗等领域，能够满足不同行业的测试需求。

第二部分：泰克示波器的基本操作一、示波器的外部结构泰克示波器通常由屏幕、控制按钮、通道接口、电源接口等部分组成。

用户可以通过控制按钮来选择功能、调整参数，通过通道接口连接被测电路，从而进行信号的采集和显示。

二、泰克示波器的开机与关机开机：按下电源按钮，等待片刻，屏幕即可显示出波形图。

关机：长按电源按钮，确认关闭示波器。

三、泰克示波器的基本设置1. 时基设置：通过控制按钮选择合适的时间基准，调整波形图的时间轴。

2. 电压设置：选择合适的量程和耦合方式，以适应被测信号的幅值和特点。

3. 触发设置：设置触发源、触发电平、触发沿等参数，以确保波形图的稳定和清晰。

四、泰克示波器的数据分析泰克示波器具有数据记录、存储、分析的功能，用户可以通过控制按钮进行波形的缩放、移动、测量，实现对信号特征的深入分析。

第三部分：泰克示波器的高级功能一、泰克示波器的多通道显示泰克示波器支持多通道同时显示，用户可以通过切换通道、调整波形颜色、叠加显示等功能，实现多个信号的对比和分析。

二、泰克示波器的自动测量泰克示波器具有自动测量功能，能够对波形的周期、频率、峰峰值、均值等参数进行自动测量和显示，简化了用户的操作流程，提高了效率和准确性。

三、泰克示波器的远程控制泰克示波器支持远程控制功能，用户可以通过USB、LAN等接口连接到计算机或其他设备，实现远程控制和数据传输，方便了远程测试和监控。

常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作内存；
2.测量：点击，自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具，诸如语言选择；
5.Cursor 光标：点击按钮，激活光标，可以测量波形参数；
6.Display显示：改变波形外观或者显示屏？？？？
7.help帮助：点击按钮，激活系统的帮助系统；
8.默认设置default setup：点击按钮，回复出厂设置；
9.Autoset 自动设置：点击按钮，根据被测波形，自动的设计垂直、水平和触发控制器，
以利于被测波形全部的显示；
10.Single SEQ：？？？？
11. Run/stop运行停止：点击按钮，停止捕获波形（停止后，即会显示已经捕捉到的波动，
即波动的静止状态），或者点击重新启动捕获，可以观察动态的波形；
12.Print 打印：
15
1.Position：旋转按钮，可调节所选波形的垂直位置
2.CH1 MENU：点击按钮，可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮，可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮，可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。
