大模内置保温系统施工要点

外墙保温大模内置施工方案

一、概述

外墙保温是建筑工程中非常重要的一项工作，能够有效提升建筑的节能性能和舒适度。而采用大模内置施工方案是一种现代化的施工方式，在提高施工效率的同时确保了保温效果和施工质量。

二、施工准备

1. 材料准备：在施工前需要准备好外墙保温材料、粘结剂、网格布等。

2. 工具准备：施工所需工具包括刮板、泡壶、尺、扫帚等。

3. 施工环境准备：确保施工现场整洁、安全，并对外墙进行清洁处理。

三、施工步骤

1. 基层处理：首先对外墙基层进行处理，确保表面平整、无裂缝。

2. 粘结剂涂抹：在基层处理后，用刮板将粘结剂均匀地涂抹在外墙表面。

3. 网格布粘贴：将预制好的网格布贴在外墙上，确保网格布完全粘贴在粘结剂上。

4. 保温材料施工：在网格布上均匀涂抹保温材料，保证保温层的厚度和均匀性。

5. 拉毛和压光：用泡壶和特制的刮板对保温层进行拉毛和压光，使保温层表面平整。

6. 面层处理：最后再对保温层进行表面处理，确保外墙的美观和防水性能。

四、施工注意事项

1. 施工质量：施工过程中要注意保温层的厚度和均匀性，避免出现漏保温的问题。

2. 施工环境：施工现场要保持干燥、通风，避免在潮湿环境下施工。

3. 安全：施工人员要佩戴好安全帽、手套等防护用具，确保施工安全。

五、施工效果 采用大模内置施工方案施工的外墙保温效果明显，不仅提高了建筑的节能性能，还提升了建筑外观的美观度。同时，施工效率高，可以大大节约施工时间和成本，是一种值得推广的施工方式。

以上就是关于外墙保温大模内置施工方案的详细介绍，希望对您有所帮助。

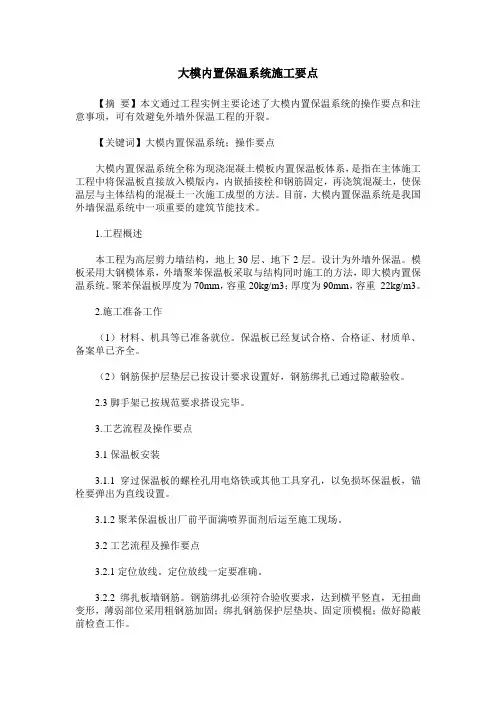

大模内置保温系统施工要点

【摘 要】本文通过工程实例主要论述了大模内置保温系统的操作要点和注意事项，可有效避免外墙外保温工程的开裂。

【关键词】大模内置保温系统；操作要点

大模内置保温系统全称为现浇混凝土模板内置保温板体系，是指在主体施工工程中将保温板直接放入模版内，内嵌插接栓和钢筋固定，再浇筑混凝土，使保温层与主体结构的混凝土一次施工成型的方法。目前，大模内置保温系统是我国外墙保温系统中一项重要的建筑节能技术。

1.工程概述

本工程为高层剪力墙结构，地上30层、地下2层。设计为外墙外保温。模板采用大钢模体系，外墙聚苯保温板采取与结构同时施工的方法，即大模内置保温系统。聚苯保温板厚度为70mm，容重20kg/m3；厚度为90mm，容重 22kg/m3。

2.施工准备工作

（1）材料、机具等已准备就位。保温板已经复试合格、合格证、材质单、备案单已齐全。

（2）钢筋保护层垫层已按设计要求设置好，钢筋绑扎已通过隐蔽验收。

2.3脚手架已按规范要求搭设完毕。

3.工艺流程及操作要点

3.1保温板安装

3.1.1穿过保温板的螺栓孔用电烙铁或其他工具穿孔，以免损坏保温板，锚栓要弹出为直线设置。

3.1.2聚苯保温板出厂前平面满喷界面剂后运至施工现场。

3.2工艺流程及操作要点

3.2.1定位放线。定位放线一定要准确。

3.2.2绑扎板墙钢筋。钢筋绑扎必须符合验收要求，达到横平竖直，无扭曲变形，薄弱部位采用粗钢筋加固；绑扎钢筋保护层垫块、固定顶模棍；做好隐蔽前检查工作。

3.2.3安装门窗洞及预留洞口模板。

3.2.4安装保温板。保温板安装应先从阴阳角开始，再安装角板之间的部分。

（1）保温板的高度：首层层高为5m，首层以上（除顶层）同建筑层高，这样可以保证保温板每层的安装高度一致、拼装简单，每层计算好尺寸、纵列铺贴、横向错缝。顶层为实际剩余高度。

（2）非整块保温板下料切锯。用于找补的保温板可根据现场实量尺寸精确下料，下长料时一定要先在保温板上弹位置线，下短料时用钢尺垫着，使用较薄的钢锯条切锯，缝口越直越好。现场直接拼接。

大模内置外墙保温施工方案

1. 引言

大模内置外墙保温施工方案是一种新型的外保温工艺，通过在建筑结构内部设置保温材料，实现外墙的整体保温效果。相比传统外墙保温工艺，大模内置外墙保温施工方案具有节能、环保、施工便捷等优点，已经在多个工程项目中得到了广泛应用。

本文将介绍大模内置外墙保温施工方案的具体工程流程和关键技术要点，以及施工过程中需要注意的事项。

2. 工程流程

2.1 工程准备

在开始施工前，需要进行充分的工程准备工作，包括准备材料、检查施工现场、安排施工人员等。 2.1.1 材料准备

• 保温材料：选择合适的保温材料，一般常用的包括挤塑聚苯乙烯板（XPS板）、聚氨酯板（PU板）等。同时要保证材料的质量符合相关标准。

• 粘结剂：选择适合保温材料的粘结剂，如聚合物粘结剂、砂浆等。

2.1.2 施工现场检查

在施工现场进行详细的检查，确保墙面结构完好，无裂缝、空鼓等问题。同时清理墙面上的灰尘、油污等杂物，保证施工的质量。

2.1.3 施工人员安排

按照施工计划，合理安排施工人员。确保每个施工环节都有专业的人员负责，并保证施工人员具备相关的施工资质和安全培训。 2.2 大模预制

大模预制是大模内置外墙保温施工的重要环节，主要是将保温材料按照一定的规格和尺寸进行加工，以便后续的施工。

2.2.1 材料加工

根据设计图纸和实际尺寸要求，将保温材料进行切割、弯曲等加工。确保每块保温材料的尺寸精确，并注意避免材料表面的损坏。

2.2.2 粘结剂涂布

在保温材料的表面涂布适量的粘结剂，以便后续与墙面形成牢固的粘结。

2.3 粘贴固定

粘贴固定是将预制好的保温材料粘贴到墙面上的过程，需要注意粘结剂的使用方法和操作要点。 2.3.1 墙面涂布粘结剂

使用刮板等工具将粘结剂均匀涂布在墙面上，确保粘结剂覆盖均匀且厚度一致。

2.3.2 保温材料贴附

将预制好的保温材料贴附到墙面上，并用力压实，确保保温材料与墙面形成牢固的结合。

外墙外保温大模内置

(有网体系)刷涂料、粘贴磁砖

施

工

工

艺

目 录

说明：

一：施工前准备

（1） 技术准备

（2） 材料准备

（3） 工具准备

二：施工方法

（1） 保温板的按装

（2） 抹灰作业

（3） 缝的处理

（4） 涂料层

三：注意事项

（1）注意事项

（2）附件

外墙保温大模内置（有网体系）

施工工艺

外墙保温大模内置有网体系是采用之字型钢丝网架聚苯乙烯夹芯板。由于该保温板正反两面都有网片，再加上与之字型网架连接，保温板正反两面都形成了三维空间，里面的网片与砼墙坚实的结合一体，增强了保温板的轴向（上、下）抗拉力，保温板不变形，消除了外墙保温有裂缝的通病。

本体系的基本作法是：

当外墙钢筋绑扎完成后，在外墙外侧安装保温板，用扎丝在每张板上成梅花型找五个点进行临时固定，固定完成后再装下一张保温板；装第二张时，在两板之间接缝处夹上一根聚苯条，保证浇筑时不漏浆。由于保温板芯板与网片留有1.2—1.4公分空间，正好有了钢筋保护层，不需再做任何工序，直接按装大模板，浇筑砼就可以了，拆模后，在外网片上抹普通外墙沙浆，作涂料层。

一、施工前准备

（一）技术准备：

1、熟悉各方面提供的有关图纸，掌握有关施工工艺。

2、了解材料性能掌握施工要领，明确施工顺序。

（二）、材料准备： 1、保温板

2、聚苯板条

3、扎丝

（三）工具准备

1、钢丝钳、扎丝扳手

2、无齿锯

（四）抹灰前的准备：

1、凡保温板沙浆有酥松空鼓现象，均应清除干净无灰尘、油垢、杂质。

2、扎阴阳角、窗口四角加强筋与窗角呈45°，拼缝之间的钢丝应用扎丝绑扎，门窗口角网安装完毕。

3、楼层间的保温板应断开，不得相过。

二、施工方法：

（一）安装保温板：

当外墙钢筋捆扎完成后，将保温板贴在外墙钢筋外侧，泡沫切缝的一面向外或者有界面剂的一面向外，无界面剂的一面或者泡沫无切缝的一面向里，用扎丝绑扎，选五个点成梅花型进行临时加固，加固完成第一张后装第二张板时，应在两保温板之间夹上一根聚苯板条，保证了浇注砼时不漏浆。当建筑主体、外墙保温层同时完工后，进行外墙抹灰作业时，将保温板接缝处加以20cm平网进行加强，阴阳角处加15×15cm角网进行加强，以防止两保温板接缝处出现裂缝。 （二）抹灰作业：
