导线连接是电气工程中非常重要的一环，它关系到电路的安全性和稳定性。正确的导线连接方法可以保证电路的正常运行，同时也可以确保人身和设备的安全。在本文中，我们将重点介绍几种常见的导线连接方法，并分析它们的优缺点，希望对大家有所帮助。

首先，我们来介绍最常见的导线连接方法之一——螺栓连接。螺栓连接是一种通过螺栓和螺母将导线连接在一起的方式。它的优点是连接牢固，抗震性好，适用于大电流、大断面导线的连接。但是，螺栓连接需要使用工具，操作相对复杂，而且容易产生接触电阻，需要定期检查和维护。

其次，焊接连接是另一种常见的导线连接方法。焊接连接是通过熔化焊料将导线连接在一起的方式。它的优点是连接紧凑，接触电阻小，适用于特殊形状的导线连接。但是，焊接连接需要专业的焊接工具和技术，操作要求较高，而且焊接后的导线不易更换，维修困难。

除了上述两种方法外，压接连接也是一种常用的导线连接方法。压接连接是通过专用的压接工具将导线连接在一起的方式。它的优点是操作简单，速度快，适用于小电流、小断面导线的连接。但是，压接连接需要使用专用的工具，且连接后的导线容易受到外力影响而松动。

最后，我们还可以介绍一种特殊的导线连接方法——插接连接。插接连接是通过插接端子将导线连接在一起的方式。它的优点是连接方便，易于更换，适用于需要频繁更换的场合。但是，插接连接的接触电阻较大，连接不够牢固，不适合大电流、大断面导线的连接。

综上所述，不同的导线连接方法各有优缺点，我们在选择时需要根据具体情况进行权衡。在实际工程中，我们还需要严格按照相关标准和规范进行操作，确保导线连接的质量和安全性。希望本文对大家在导线连接方法的选择和应用上有所帮助。

合集下载

导线连接的方法与基本要求

导线连接的方法与基本要求

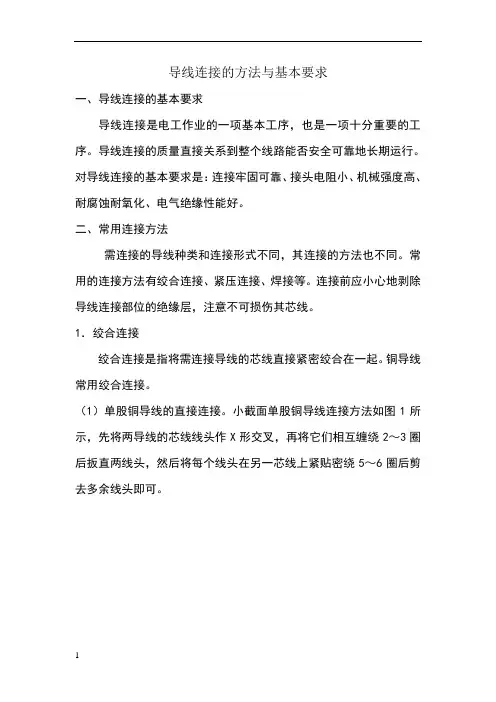

1 导线连接的方法与基本要求

一、导线连接的基本要求

导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

二、常用连接方法

需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

1．绞合连接

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。

（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。 v1.0 可编辑可修改

2

图1

大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线， 再用一根截面约的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠 绕5～6圈后剪去多余线头即可。

图2 v1.0 可编辑可修改

3 不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

图3 图4

单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向v1.0 可编辑可修改

导线的分类、导线的连接汇总

导线的分类、导线的连接汇总

1 一、导线的分类

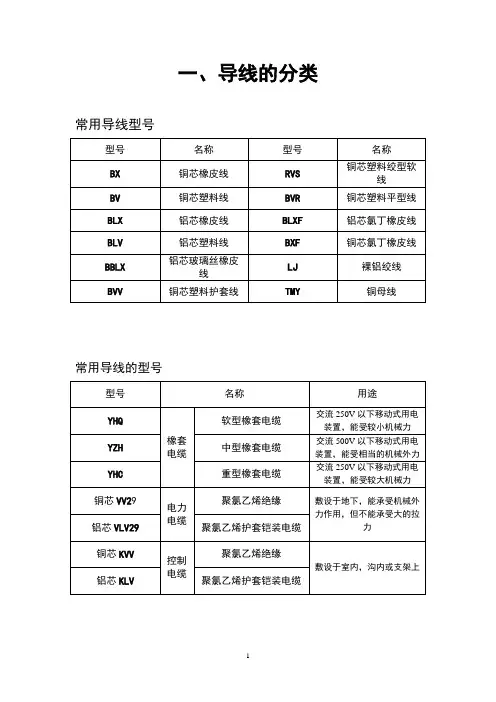

常用导线型号

型号 名称 型号 名称

BX 铜芯橡皮线 RVS 铜芯塑料绞型软线

BV 铜芯塑料线 BVR 铜芯塑料平型线

BLX 铝芯橡皮线 BLXF 铝芯氯丁橡皮线

BLV 铝芯塑料线 BXF 铜芯氯丁橡皮线

BBLX 铝芯玻璃丝橡皮线 LJ 裸铝绞线

BVV 铜芯塑料护套线 TMY 铜母线

常用导线的型号

型号 名称 用途

YHQ

橡套电缆 软型橡套电缆 交流250V以下移动式用电装置，能受较小机械力

YZH 中型橡套电缆 交流500V以下移动式用电装置，能受相当的机械外力

YHC 重型橡套电缆 交流250V以下移动式用电装置，能受较大机械力

铜芯VV29 电力电缆 聚氯乙烯绝缘 敷设于地下，能承受机械外力作用，但不能承受大的拉力 铝芯VLV29 聚氯乙烯护套铠装电缆

铜芯KVV 控制电缆 聚氯乙烯绝缘

敷设于室内，沟内或支架上

铝芯KLV 聚氯乙烯护套铠装电缆

2

1、国产导线的规格：（单位：平方毫米）

0.3、0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240……

2、常用绝缘电线的载流量选择：

口诀：“10下五，100上二，25、35四、三界;

70、95两倍半，穿管、温度八、九折;

铜线升级算，裸线加一半。”

意思是：当铝导线截面积小于等于10平方毫米以下时，每平方毫米的许用电流约为5A；

当铝导线截面积大于等于100平方毫米时，每平方毫米的许用电流约为2A；

当铝导线截面积大于10平方毫米且小于等于25平方毫米时，每平方毫米的许用电流约为4A；

当铝导线截面积大于等于35平方毫米小于70平方毫米时，每平方毫米的许用电流约为3A；

当铝导线截面积为70平方毫米或95平方毫米时，每平方毫米的许用电流约为2.5A；

导线连接的方法与基本要求 2

导线连接的方法与基本要求 2

导线连接的方法与基本要求

发布日期：2010-12-24 来源：互联网 作者：manage 浏览次数：2759

核心提示：一、导线连接的基本要求 导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。二、常用连接方法 需连

一、导线连接的基本要求

导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

二、常用连接方法

需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

1．绞合连接

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。

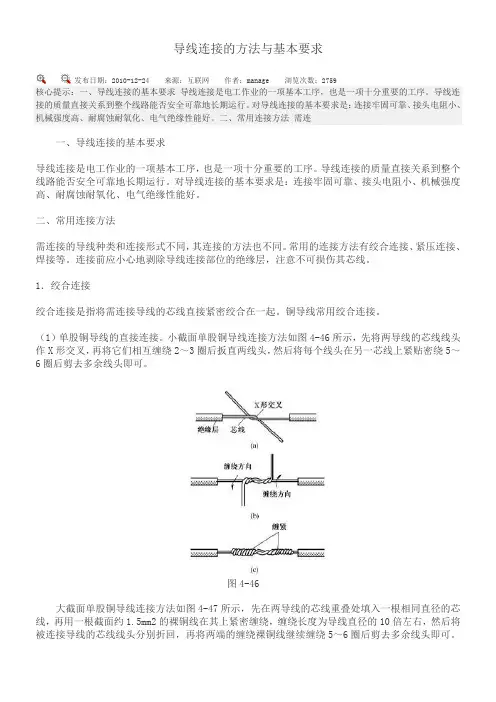

（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图4-46

大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图4-47

不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

导线连接的方法与基本要求 3

导线连接的方法与基本要求 3

导线连接的方法与基本要求

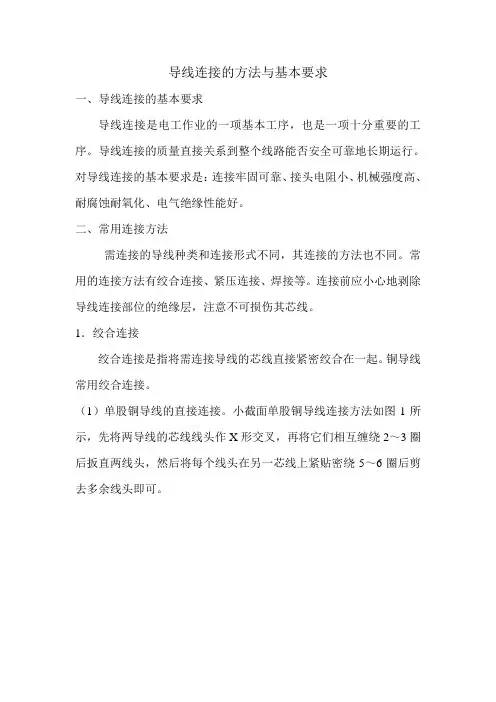

一、导线连接的基本要求

导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

二、常用连接方法

需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

1．绞合连接

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。

（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1

大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线， 再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠 绕5～6圈后剪去多余线头即可。

图2 不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

图3 图4

单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
