1 导线连接的方法与基本要求
一、导线连接的基本要求
导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法
需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
1．绞合连接
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。
（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。 v1.0 可编辑可修改
2
图1
大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线， 再用一根截面约的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠 绕5～6圈后剪去多余线头即可。
图2 v1.0 可编辑可修改
3 不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向v1.0 可编辑可修改
导线连接的方法与基本要求
一、导线连接的基本要求
导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法
需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
1．绞合连接
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。
（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1
大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线， 再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠 绕5～6圈后剪去多余线头即可。
图2 不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
导线与接线端子(接线桩)的连接方法

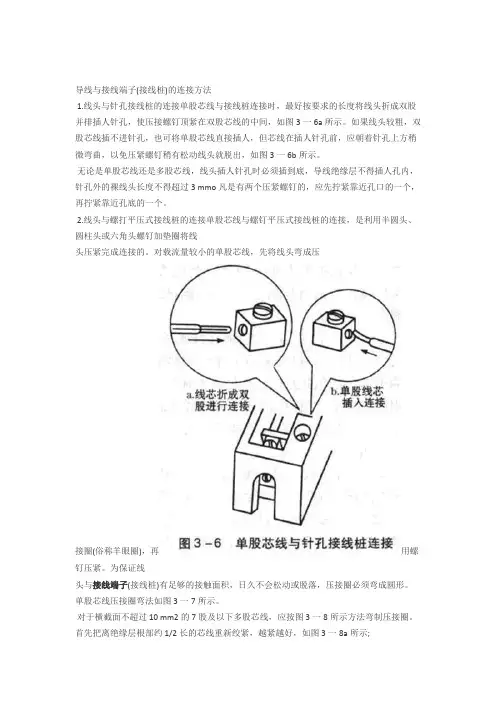

1.线头与针孔接线桩的连接单股芯线与接线桩连接时，最好按要求的长度将线头折成双股并排插人针孔，使压接螺钉顶紧在双股芯线的中间，如图3一6a所示。如果线头较粗，双股芯线插不进针孔，也可将单股芯线直接插人，但芯线在插人针孔前，应朝着针孔上方稍微弯曲，以免压紧螺钉稍有松动线头就脱出，如图3一6b所示。
无论是单股芯线还是多股芯线，线头插人针孔时必须插到底，导线绝缘层不得插人孔内，针孔外的裸线头长度不得超过3 mmo凡是有两个压紧螺钉的，应先拧紧靠近孔口的一个，再拧紧靠近孔底的一个。
2.线头与螺打平压式接线桩的连接单股芯线与螺钉平压式接线桩的连接，是利用半圆头、圆柱头或六角头螺钉加垫圈将线
头压紧完成连接的。对载流量较小的单股芯线，先将线头弯成压
接圈(俗称羊眼圈)，再用螺钉压紧。为保证线
头与接线端子(接线桩)有足够的接触面积，日久不会松动或脱落，压接圈必须弯成圆形。单股芯线压接圈弯法如图3一7所示。
对于横截面不超过10 mm2的7股及以下多股芯线，应按图3一8所示方法弯制压接圈。首先把离绝缘层根部约1/2长的芯线重新绞紧，越紧越好，如图3一8a所示;
将绞紧部分的芯线，在离绝缘层根部1/3处向左外折角，然后弯曲圆弧，如图3一8b所示;当圆弧弯曲得将成圆圈(剩下1/4)时，应将余下的芯线向右外折角，然后使其成圆，捏平余下线端，使两端芯线平行，如图3一8c所示;把散开的芯线按2根、2根、3根分成三组，将第一组2根芯线扳起，垂直于芯线(要留出垫圈边宽，如图3 -8d所示);按七股芯线直线对接的自缠法加工，如图3 -8e所示。图3一8f是缠成后的七股芯线压接圈。对于横截面超过10mm2的七股以上软导线端头，应安装接线耳。
压接圈与接线端子(接线桩)连接的工艺要求是:压接圈和接线耳的弯曲方向与螺钉拧紧方向应一致;连接前应清除压接圈、接线耳和垫圈上的氧化层及污物，然后将压接圈或接线耳放在垫圈下面，用适当的力矩将螺钉拧紧，以保证接触良好。压接时不得将导线绝缘层压人垫圈内。 软导线线头也可用螺钉平压式接线端子(接线桩)连接。软导线线头与压接螺钉之间的绕接方法如图3一9所示，其工艺要求与上述多股芯线压接相同。
1 铜导线的连接方法

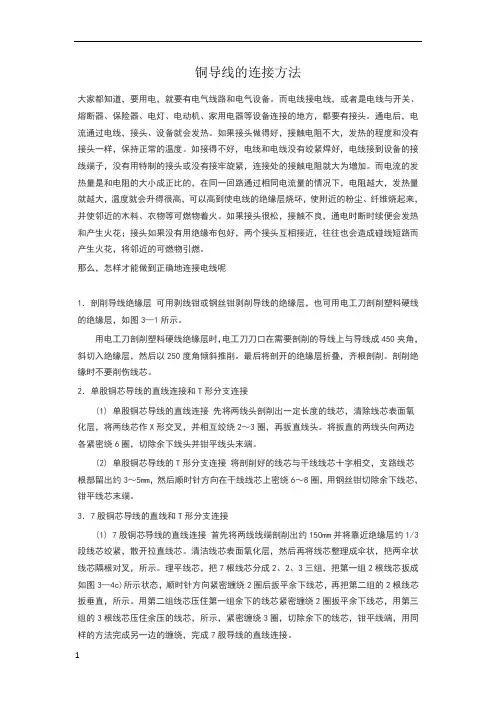

大家都知道，要用电，就要有电气线路和电气设备。而电线接电线，或者是电线与开关、熔断器、保险器、电灯、电动机、家用电器等设备连接的地方，都要有接头。通电后，电流通过电线，接头、设备就会发热。如果接头做得好，接触电阻不大，发热的程度和没有接头一样，保持正常的温度。如接得不好，电线和电线没有绞紧焊好，电线接到设备的接线端子，没有用特制的接头或没有接牢旋紧，连接处的接触电阻就大为增加。而电流的发热量是和电阻的大小成正比的，在同一回路通过相同电流量的情况下，电阻越大，发热量就越大，温度就会升得很高，可以高到使电线的绝缘层烧坏，使附近的粉尘、纤维烧起来，并使邻近的木料、衣物等可燃物着火。如果接头很松，接触不良，通电时断时续便会发热和产生火花；接头如果没有用绝缘布包好，两个接头互相接近，往往也会造成碰线短路而产生火花，将邻近的可燃物引燃。
