971 Temperature Humidity Meter
PN 2441047 (Simplified Chinese) September 2005 © 2005 Fluke Corporation, All rights reserved. Printed in Taiwan All product names
are trademarks of their respective companies.
bdv003f.eps 1 简介 W 小心 为延长传感器的寿命，在仪表不使用时，请盖好传感器的保护罩。 Fluke 971 型（以下简称“仪表”）是一种由电池供电、用于测量相对湿度和温度的仪表。 通过数个操作方便的控制步骤，仪表就可显示其传感器周围空气的三种不同的温度值： 环境温度、湿球温度和露点温度。 电气和安全符号 W 重要信息， 请见用户手册 B 显示屏上显示此符号时表示电池电量不足。 P 符合欧盟规范 ; 符合澳洲标准。 ) 符合加拿大标准 O 电源开/关 971 用户手册
2 显示屏 1
37
6
452
bdm002f.eps 序号 符号 含义 1 B 电池电量不足。 2 显示湿球温度或露点温度。
3 M MAX, MIN, AVG Min Max Record（最小值最大值记录） 功能被启用。 显示最大读数、最小读数或平均读数。 4 °F, °C 温度测量单位。 5 % RH 相对湿度测量单位。 6 L 88 所显示读数取自内存。 内存位置编号。 7 H HOLD（保持）功能被启用。 显示屏冻结当前读数。 Temperature Humidity Meter 操作
3 操作 注意 当把仪表从一个温度/湿度极限环境移动至另一个时 ，要等待一段时间让仪表稳定。 打开传感器的保护罩后，按 O 启动仪表的电源，然后开始读取测量值。 温度读数以摄氏度 (°C) 或华氏度 (°F) 显示。 要在 °C 与 °F 之间切换，取下电池仓门，将温标开关移动到所需要的位置 。 请见图 1。 露点温度和湿球温度 刚启动仪表时，仪表显示的是环境温度。 要显示露点温度 （DP），按一下 W。 再按一次 W，可切换至湿球温度 （WB ）。 再按一次 W 则使仪表返回到环境温度。 选择露点温度和湿球温度时，显示屏上会有符号指示。 保持 按下 I 键可使仪表冻结当前显示的读数。 它还使仪表停止读取测量值。当 HOLD（保持）功能被启用时，显示屏上显示 H。 要继续读取测量值，再按一次 I 键。 971 用户手册
May 2014 (Simplified Chinese) © 2014 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies. BT508
Battery Analyzer
用户手册
有限担保和有限责任
Fluke 担保在正常使用和保养的情况下，其产品没有材料和工艺上的缺陷。从寄送之日起，担保期为三年。部件、产品修理和服务的担保期限为 90 天。本担保仅限于 Fluke 授权零售商的原购买人或最终用户，并且不适用于一次性电池、电缆接头、电缆绝缘转换接头或 Fluke 认为由于误用、改装、疏忽、污染及意外或异常操作或处理引起的任何产品损坏。Fluke 担保软件能依照功能规格正常运行 90 天，并且软件是记录在无缺陷的媒介上。Fluke 并不担保软件毫无错误或在运行中不会中断。
Fluke 授权的零售商应仅对最终用户就新的和未使用的产品提供本担保，但无权代表Fluke 公司提供额外或不同的担保。只有通过 Fluke 授权的销售店购买的产品或者买方已经按适用的国际价格付款才能享受 Fluke 的担保支持。在一国购买的产品需在他国修理时，Fluke 有权向买方要求负担重大修理/零件更换费用。
Fluke 的担保为有限责任，由 Fluke 决定是否退还购买金额、免费修理或更换在担保期间退还 Fluke 授权服务中心的故障产品。
如需要保修服务，请与您就近的 Fluke 授权服务中心联系，获得退还授权信息；然后将产品寄至服务中心，并附上产品问题描述，同时预付运费和保险费（目的地离岸价格）。Fluke 不承担运送途中发生的损坏。在保修之后，产品将被寄回给买方并提前支付运输费（目的地交货）。如果Fluke 认定产品故障是由于疏忽、误用、污染、修改、意外或不当操作或处理状况而产生，包括未在产品规定的额定值下使用引起的过压故障；或是由于机件日常使用损耗，则 Fluke 会估算修理费用，在获得买方同意后再进行修理。在修理之后，产品将被寄回给买方并预付运输费；买方将收到修理和返程运输费用（寄发地交货）的帐单。
® 715
Volt/mA Calibrator
说明书
简介
Fluke 715伏特/毫安校准仪 (Volt/mA Calibrator) 是一个伏特/ 毫安源及测量工具，用于 0到 24毫安的电流回路和 0到 20/25 V 的直流电压测试上。本校准仪不能同时用作输出和测量上。
您的校准仪应包括以下附件：皮套、一对测试导线、已经安装的 9 V碱电池、以及本说明书。
校准仪功能摘要 功能 量程 分辨率
直流毫伏输入
直流毫伏输出 0 到 200 mV 0.01 mV
直流电压输入 0 到 25 V 直流电压输出 0 到 20 V 0.001 V
直流毫安输入 直流毫安输出 0 到 24 mA 0.001 mA
回路电源输出 24 V dc 输出 不适用
PN 650314 (Simplified Chinese) July 1997 Rev. 3, 8/05 1997-2005 Fluke Corporation. All rights reserved. Printed in U.S.A. All product names are trademarks of their respective companies. 若校准仪有损坏或缺少某些附件，请立即与采购的地方联系。有关附件的资料，请和您的Fluke经销商联系。欲订购零件或备件，请参阅“更换零件”。
要和Fluke 联系，请打电话：
通讯地址：
Fluke Corporation Fluke Europe B.V. P.O. Box 9090, P.O. Box 1186, Everett, WA 98206-9090 5602 BD Eindhoven U.S.A.（美国） The Netherlands（荷兰）
或向我们的全球网址查询，地址是：
国际符号 符号 含义
J 接地
I 保险丝
M 电池
W 有关本项功能的资料，请参阅本说明书。

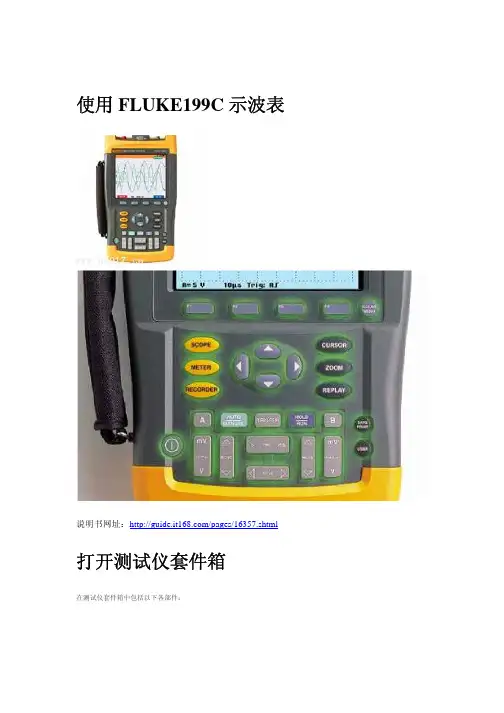

使用FLUKE199C示波表
说明书网址：/pages/16357.shtml
打开测试仪套件箱
在测试仪套件箱中包括以下各部件：
新的可充电镍氢电池没有完全充足电源。请参见相关内容。
仅s版本包括下列部件：
接通测试仪的电源
按照图2中的步骤（第1步到第3步），通过标准交流电电源插座为测试仪供电。
测试仪以其上一次的设置配置开机。
重新设置测试仪
如果要将测试仪重新设置为出厂设置，请执行下列步骤：
测试仪打开，并发出哔、哔两声，这表示重新设置已完成。
现在再查看显示屏，就可以看到如图3 所示的屏幕。
菜单的使用方法
以下示例讲述如何使用测试工具的菜单来选择功能。逐步执行第1 步到第4 步以打开示波器菜单并选择项目。
要在全屏视图中隐藏标签，再按一下scope 键。
该切换操作使您得以查看标签而又不影响设置。
隐藏按键标签和菜单
您可以随时隐藏菜单或按键标签：
要显示菜单或按键标签，按任意一个黄色菜单键，例如：scope 键。
FLUKE 199C/668万用示波表 相关内容：报价 | 参数 | 图片 | 论坛 | 评测
输入端口连接
请注意测试仪的顶部。测试仪有四个信号输入端口：两个安全bnc 插口输入端（红色的输入端口a 和灰色的输入端口b）
和两个安全4-mm 香蕉插口输入端（红色和黑色）。两个bnc 插口输入端用于示波器测量，而两个香蕉插口输入端则用于仪表测量。
隔离的输入端口结构允许使用每个输入端口进行独立的悬浮测量。
进行示波器连接
要进行对偶输入示波器测量，将红色电压探针连接到输入端口a，将灰色的电压探针连接到输入端口b。将每个电压探
针的短地线连接到各自的基准电位。（参见图6）
要充分利用独立的隔离悬浮输入端口，以及避免因使用不当而引起的问题，请阅读第7 章：“提示”。
使用Connect-and-View 显示不明信号
