投影仪距离计算方法

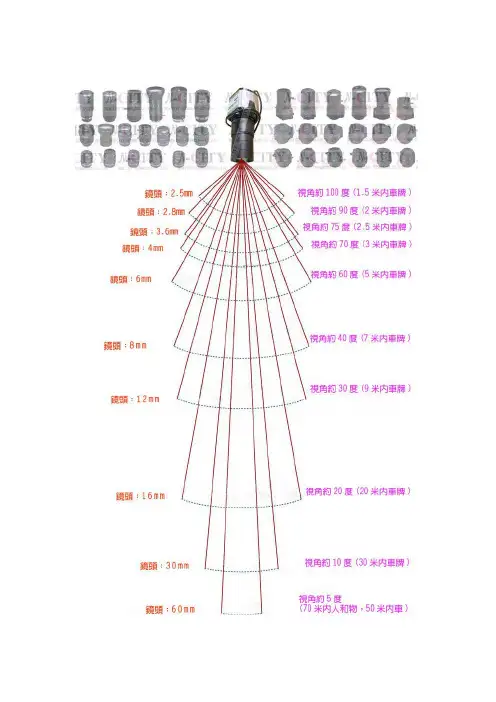

监控摄像头镜头可视角度表

镜头焦距 搭配1/3" CCD 搭配1/4" CCD 二者的角度差异

2.8 mm 89.9° 75.6° 14.3°

3.6 mm 75.7° 62.2° 13.5°

4 mm 69.9° 57.0° 12.9°

6 mm 50.0° 39.8° 10.2°

8 mm 38.5° 30.4° 8.1°

12 mm 26.2° 20.5° 5.7°

16 mm 19.8° 15.4° 4.4°

25 mm 10.6° 8.3° 2.3°

60 mm 5.3° 4.1° 1.2°

监控摄像头镜头可视距离表

镜头焦距

(毫米数) 距离5米

(宽×高) 距离10米

(宽×高) 距离15米

(宽×高) 距离20米

(宽×高) 距离30米

(宽×高)

2.8mm 13×9.8米 26×19.5米 39×29.3米 52×39米 78×58.5米

3.6mm 8.5×6.4米 17×12.8米 25.5×19米 34×25.5米 51×38.3米

4mm 8×6米 16×12米 24×18米 32×24米 48×36米 6mm 5.5×4.1米 11×8.3米 16.5×12.4米 22×16.5米 33×24.8米

8mm 3.5×2.6米 7×5.3米 10.5×7.9米 14×10.5米 21×15.8米

12mm 2×1.5米 4×3米 6×4.5米 8×6米 12×9米

16mm 1.5×1.1米 3×2.3米 4.5×3.4米 6×4.5米 9×6.8米

25mm 1.3×1米 2.5×1.9米 3.8×2.9米 5×3.8米 7.5×5.6米

60mm 0.5×0.4米 1×0.75米 1.5×1.1米 2×1.5米 3×2.3米

摄像机选型、安装需要考虑的几个问题

摄像机选型、安装通常有八点需要考虑，具体如下（1）

应根据监控目标的的照度选着不同灵敏度的摄像机。监控目标的最低环境照度应高于摄像机最低照度的10倍。

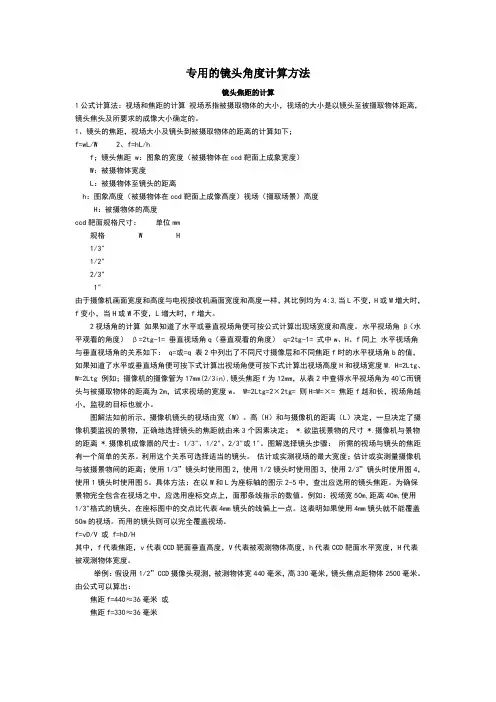

专用的镜头角度计算方法

镜头焦距的计算

1公式计算法：视场和焦距的计算 视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；

f=wL/W 2、f=hL/h

f；镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）

W：被摄物体宽度

L：被摄物体至镜头的距离

h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度

H：被摄物体的高度

ccd靶面规格尺寸： 单位mm

规格 W H

1/3"

1/2"

2/3"

1"

由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2视场角的计算 如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。 水平视场角β（水平观看的角度） β=2tg-1= 垂直视场角q（垂直观看的角度） q=2tg-1= 式中w、H、f同上 水平视场角与垂直视场角的关系如下： q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。 W=2Ltg=2×2tg= 则H=W=×= 焦距f越和长，视场角越小，监视的目标也就小。

图解法如前所示，摄像机镜头的视场由宽（W）。高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定； *.欲监视景物的尺寸 *.摄像机与景物的距离 *.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。图解选择镜头步骤： 所需的视场与镜头的焦距有一个简单的关系。利用这个关系可选择适当的镜头。 估计或实测视场的最大宽度；估计或实测量摄像机与被摄景物间的距离；使用1/3”镜头时使用图2，使用1/2镜头时使用图3，使用2/3”镜头时使用图4，使用1镜头时使用图5。具体方法：在以W和L为座标轴的图示2-5中，查出应选用的镜头焦距。为确保景物完全包含在视场之中，应选用座标交点上，面那条线指示的数值。例如：视场宽50m,距离40m,使用1/3"格式的镜头，在座标图中的交点比代表4mm镜头的线偏上一点。这表明如果使用4mm镜头就不能覆盖50m的视场。而用的镜头则可以完全覆盖视场。

投影相关计算工具

在过去，人们进行投影相关计算通常需要依靠手动计算或使用简单的规则进行估算，这不仅效率低下，而且容易出现错误。而现在，随着计算机和互联网的发展，越来越多的投影相关计算工具被开发出来，使得投影相关计算更加准确、快捷、便利。

下面是一些常见的投影相关计算工具：

1.投影仪安装位置计算工具：这是一种用于计算投影仪的安装位置的工具，它可以根据用户输入的参数，如投影区域的尺寸、观众距离等，计算出最佳的投影仪放置位置。

2.投影距离计算工具：这是一种用于计算投影仪与投影区域之间距离的工具，它可以根据用户输入的参数，如投影画面尺寸、投影比例等，计算出最佳的投影距离。

3.投影镜头选择工具：这是一种用于选择最适合特定投影需求的投影镜头的工具。它根据用户输入的参数，如投影区域的尺寸、观众距离、投影机的型号等，帮助用户选择合适的投影镜头。

4.投影画面尺寸计算工具：这是一种用于计算投影画面尺寸的工具，它可以根据用户输入的参数，如投影距离、投影比例等，计算出最适合的投影画面尺寸。

5.投影边框计算工具：这是一种用于计算投影画面边框的工具，它可以根据用户输入的参数，如投影区域的尺寸、投影边框的宽度等，计算出最合适的投影边框尺寸。 这些投影相关计算工具可以帮助用户更好地进行投影布局和设计，提高投影效果和用户体验。同时，它们也可以在投影设备购买和安装过程中提供有价值的参考和指导，节省时间和精力。

总之，投影相关计算工具是现代科技发展的产物，它们在投影领域的应用越来越广泛，不仅提供了便利和效益，而且为用户提供了更加专业和准确的投影解决方案。随着技术的不断创新和进步，相信投影相关计算工具会越来越智能化和高效化，为人们带来更便捷的投影体验。

投影测量仪使用方法

投影测量仪是一种广泛应用于工业检测和测量领域的精密仪器，可以用于测量各种物体的尺寸、直径、角度、距离等参数。下面我将详细介绍投影测量仪的使用方法，共分为以下几个方面：

1. 准备工作：

- 将投影测量仪放置在平稳的水平台面上，并确保没有任何与其相干扰。

- 接通仪器的电源，并将测量物体放置在仪器的工作台上。

- 根据测量物体的尺寸，在投影测量仪上选择合适的投影镜片，并装配到仪器上。

2. 调节仪器：

- 调节仪器的横向、纵向和高度，让工作台与测量物体保持合适的距离，以便观察和测量。

- 调节仪器的照明光源，确保照明均匀且亮度适中。

- 根据需要调整投影图案的大小和清晰度，以使测量结果更加准确。

3. 测量操作：

- 将要测量的物体放置在工作台上，确保其与仪器的工作面保持接触。

- 通过旋转工作台或者调节工作台的角度，使得测量部位暴露在投影图案的范围内。

- 观察投影图案在物体上形成的影像，确定测量参考线或点。 - 根据测量要求，使用仪器上的尺度线或游标轮，测量图案上的参考线或点与测量物体之间的距离。

4. 测量结果处理：

- 根据测量需求，将所得的测量数据记录在测量表格或记录本上。

- 如果需要计算物体的体积、面积或重量等参数，可以通过相关公式进行计算。

- 如果需要与标准值进行比较，可以使用统计学方法进行数据分析，计算误差和偏差等数据。

5. 仪器维护：

- 在使用中，定期检查仪器的各部位是否运行正常，如照明光源、投影镜片等。

- 保持仪器的清洁，定期清除工作台上的灰尘和杂质，以免影响测量的准确性。

- 对于仪器上的移动部件，可以适当加一些润滑油，以保证其运转的灵活性和稳定性。

总结起来，投影测量仪的使用方法包括准备工作、调节仪器、测量操作、测量结果处理和仪器维护等方面。合理的使用方法能够确保测量的准确性和稳定性，同时仪器的维护也能够延长其使用寿命。在实际应用中，根据不同的测量需求和物体特点，可以适当调整和优化测量方法，以获得更好的测量结果。
