引言： 电阻率是表征材料导电性能的一个重要指标，了解材料的电阻率随温度的变化趋势对于各种电器电子设备的性能设计具有重要意义。在导体和半导体中，随温度的变化，电阻率表现出不同的特点和规律。本文将深入探讨导体和半导体的电阻率随温度变化的趋势及影响因素，以及对于材料性能和电子器件性能设计的意义。

一、导体的电阻率随温度的变化趋势

导体是一种电阻率较低的材料，其电阻率随温度的变化主要受材料本身的特性和电子散射机制的影响。

1. 金属导体的电阻率随温度的变化趋势金属导体的电阻率随温度的升高而增大，呈现正温度系数。这是因为在金属导体中，电流是由自由电子携带的。随温度升高，电子与晶格中的离子碰撞增多，使得电子的平均自由程减小，电阻增大。根据经验公式R=R0(1+αT)，其中R0为参考温度下的电阻，α为温度系数，T为温度。金属导体的温度系数一般取正值。

2. 超导体的电阻率随温度的变化趋势超导体是指在低温下，当温度降到超导临界温度以下时，具有由电子对成对的特性，电阻为零的材料。超导体的电阻率随温度的变化趋势呈现反常的特点。在超导状态下，电阻率为零；当温度上升接近超导临界温度时，电阻率会突然增大，呈现正温度系数。这是因为，在超导临界温度附近，电子对的配对破裂，导致电子与晶格的散射增大，使得电阻出现。

二、半导体的电阻率随温度的变化趋势

半导体是介于导体和绝缘体之间的材料，其电阻率随温度的变化与导体有很大不同。半导体的导电能力主要是通过载流子（电子和空穴）传导实现的。

1. N型半导体的电阻率随温度的变化趋势N型半导体是指掺杂有电子提供浓度远大于空穴的半导体材料。在N型半导体中，电子的浓度和能级随温度的升高而增大，增加了电流的可用携带者，电阻率降低。因此，N型半导体的电阻率随温度的升高呈现负温度系数。通常用经验公式R=R0 exp(βT)来描述N型半导体的电阻率与温度的关系，其中R0为参考温度下的电阻，β为温度系数。

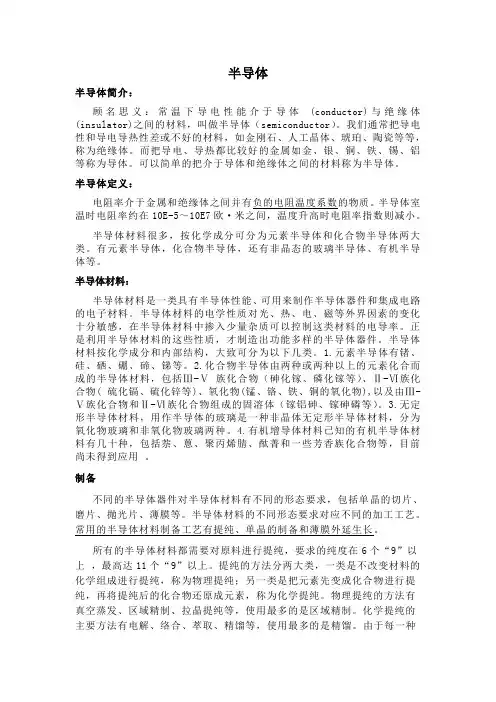

半导体

半导体简介：

顾名思义：常温下导电性能介于导体 (conductor)与绝缘体

(insulator)之间的材料，叫做半导体（semiconductor）。我们通常把导电性和导电导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。可以简单的把介于导体和绝缘体之间的材料称为半导体。

半导体定义：

电阻率介于金属和绝缘体之间并有负的电阻温度系数的物质。半导体室温时电阻率约在10E-5～10E7欧·米之间，温度升高时电阻率指数则减小。

半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。有元素半导体，化合物半导体，还有非晶态的玻璃半导体、有机半导体等。

半导体材料：

半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电路的电子材料。半导体材料的电学性质对光、热、电、磁等外界因素的变化十分敏感，在半导体材料中掺入少量杂质可以控制这类材料的电导率。正是利用半导体材料的这些性质，才制造出功能多样的半导体器件。半导体材料按化学成分和内部结构，大致可分为以下几类。1.元素半导体有锗、硅、硒、硼、碲、锑等。2.化合物半导体由两种或两种以上的元素化合而成的半导体材料，包括Ⅲ-Ⅴ 族化合物（砷化镓、磷化镓等）、Ⅱ-Ⅵ族化合物( 硫化镉、硫化锌等)、氧化物(锰、铬、铁、铜的氧化物),以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。3.无定形半导体材料，用作半导体的玻璃是一种非晶体无定形半导体材料，分为氧化物玻璃和非氧化物玻璃两种。4.有机增导体材料已知的有机半导体材料有几十种，包括萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，目前尚未得到应用 。

制备

不同的半导体器件对半导体材料有不同的形态要求，包括单晶的切片、磨片、抛光片、薄膜等。半导体材料的不同形态要求对应不同的加工工艺。常用的半导体材料制备工艺有提纯、单晶的制备和薄膜外延生长。

半导体的基本特性自然界的物质依照导电程度的难易可大略分为三大类导体、半导

体和绝缘体顾名思义半导体的导电性介於容易导电的金属导体和不易导电的绝缘体

之间。半导体的种类很多有属於单一元素的半导体如矽Si和锗Ge也有由两种以上元素结合而成的化合物半导体如砷化镓GaAs和砷磷化镓铟GaxIn1-xAsyP1-y等。在室

温条件下热能可将半导体物质内一小部分的原子与原子间的价键打断而释放出自由

电子并同时产生一电洞。因为电子和电洞是可以自由活动的电荷载子前者带负电后

者带正电因此半导体具有一定程度的导电性。 电子在半导体内的能阶状况可用量子

力学的方法加以分析见图一。在高能量的导电带内Ec以上电子可以自由活动自由电子的能阶就是位於这一导电带内。最低能区Ev以下称为「价带」被价键束缚而无法

自由活动的价电子能阶就是位於这一价带内。导电带和价带之间是一没有能阶存在

的「禁止能带」或称能隙Eg在没有杂质介入的情况下电子是不能存在能隙里的。 在

绝对温度的零度时一切热能活动完全停止原子间的价键完整无损所有电子都被价键

牢牢绑住无法自由活动这时所有电子的能量都位於最低能区的价带价带完全被价电子占满而导电带则完全空著。价电子欲脱离价键的束缚而成为自由电子必须克服能

隙Eg提升自己的能阶进入导电带。热能是提供这一能量的自然能源之一。 以矽半

导体为例能隙Eg为1.1电子伏特在室温300 K下热能打断价键而产生电子和电洞的速

率与电子和电洞的再结合速率达到帄衡时电子的密度约为1.5×1010cm-3。因为矽的

原子密度约为5×1022cm-3可知因室温热能而被打断的价键数在比例上是微乎其微的。在电子被释放出来的同时必然留下一带正电荷的电洞在价带上见图一a。温度越

高被热能释放出来的电子和电洞的数量也越多。因此纯半导体又称本质半导体的导

电性遂因温度的升高而增大这与金属导体的电阻随温度的升高而变大的现象正好相

反。 我们再以矽半导体为例来探讨杂质的掺入对於半导体导电性的影响。矽是一种

pn半导体通电原理

PN半导体通电原理

随着电子技术的发展，半导体材料在电子器件中得到了广泛应用。PN结是半导体器件中最基本的结构之一，其通电原理是理解半导体器件工作的基础。本文将从PN半导体的结构、PN结的形成原理、PN结的通电原理等方面进行详细阐述。

一、PN半导体结构

PN半导体是由P型半导体和N型半导体通过特定工艺制成的结构。P型半导体中主要掺入了三价元素，如硼；N型半导体中主要掺入了五价元素，如磷。在P型半导体和N型半导体的接触面上形成一个PN结，该结构具有一定的电导率差异。

二、PN结的形成原理

PN结的形成是通过掺杂技术实现的。在掺杂过程中，P型半导体和N型半导体的晶体中，掺入的杂质原子会形成正负离子。P型半导体中掺入的三价杂质原子会失去一个电子，形成正离子；N型半导体中掺入的五价杂质原子会多出一个电子，形成负离子。当P型半导体和N型半导体相互接触时，正负离子会在接触界面上相互结合，形成电子-空穴对，从而形成PN结。

三、PN结的通电原理

PN结的通电原理是基于P型半导体和N型半导体之间的电势差。在没有外加电压时，PN结处形成了内建电场。在PN结的P区域中，由于掺入的三价杂质原子失去了一个电子，形成正离子，形成了P区的正电荷；在PN结的N区域中，由于掺入的五价杂质原子多出一个电子，形成负离子，形成了N区的负电荷。这样，PN结两侧形成了电势差，即内建电场。

当外加电压为零时，内建电场会阻止电子和空穴的扩散。但当外加电压大于内建电场时，内建电场会被抵消，电子和空穴可以自由扩散。这时，PN结的导电性会增强，形成正向偏置。

在正向偏置下，外加电压的正极连接在P区，负极连接在N区。由于P区电势较高，N区电势较低，电子将由N区向P区扩散，而空穴将由P区向N区扩散。这样，PN结两侧的载流子会相互复合，形成电流。这种情况下，PN结呈现出导电性，即PN结导通。

相反，当外加电压为负值时，即反向偏置，外加电压的正极连接在N区，负极连接在P区。这时，由于外加电压与内建电场方向相反，内建电场会被加强。内建电场的加强会阻止电子和空穴的扩散，使得PN结不导电，呈现出截止状态。
