p、n类半导体

p类和n类半导体是半导体材料的两种类型，它们在电子结构和电导性质上有所区别，是半导体器件中重要的基本组成部分。

1. p类半导体：

p类半导体是指在晶体结构中，掺杂了少量三价元素（如硼、铝等）的半导体材料。这些掺杂三价元素在晶格中取代了部分原有的四价元素，形成缺电子位（空穴），导致晶体带隙降低。在p类半导体中，由于缺少电子，电荷载流子主要是空穴，因此也称为正型半导体。p类半导体的主要特点是电子迁移率较小，而空穴迁移率较高。

2. n类半导体：

n类半导体是指在晶体结构中，掺杂了少量五价元素（如磷、砷等）的半导体材料。这些掺杂五价元素在晶格中取代了部分原有的四价元素，形成多余的电子，导致晶体带隙缩小。在n类半导体中，电荷载流子主要是自由电子，因此也称为负型半导体。n类半导体的主要特点是电子迁移率较高，而空穴迁移率较小。

在半导体器件中，通过控制p类和n类半导体的结合和形成PN结（p-n结），可以实现多种功能的器件，如二极管、三极管、场效应晶体管等。PN结是半导体器件的基础，其独特的电子结构和导电性质使得半导体器件在电子、通信、计算机等领域得到广泛应用。

p型和n型半导体的区别

p型和n型半导体的区别：P 型半导体也称为空穴型半导体。N型半导体也称为电子型半导体。

1、由于纯净的半导体导电性较差，不能直接用来制造晶体管。于是，人们在纯净的半导体中掺入微量杂质元素，使半导体的导电性能大大增强，这种半导体称为杂质半导体。根据掺入杂质性质的不同，杂质半导体可分为，P型半导体（或空穴型半导体）和N型半导体（或电子型半导体）两大类。这里"P”是指”正”的意思，“N“是指”负”的意思。

2、当PN结加上正向电压时有较大的电流通过，正向电阻很小，PN结处于导通状态；当PN结加上反向电压时只有很小的电流通过，或者粗略地认为没有电流通过，反向电阻很大，PN结处于截止状态。这就是PN结的重要特性-一单向导电性。从这里可以看出，PN结具有单向导电性的关键是它的阻挡层的存在，及其随外加电压而变化。

3、高纯的单晶硅是重要的半导体材料。在单晶硅中掺入微量的第IIIA族元素，形成p型硅半导体；掺入微量的第VA族元素，形成n型半导体。p型半导体和n型半导体结合在一起形成p-n结，就可做成太阳能电池，将辐射能转变为电能。在开发能源方面是一种很有前途的材料。

p型有机半导体和n型有机半导体

引言

有机半导体作为一类新型材料，在电子学领域具有广阔应用前景。与传统的无机半导体相比，有机半导体具有低成本、轻质、柔性等优点，因此在柔性显示、照明、太阳能电池等领域有巨大的发展潜力。有机半导体的导电性质是由其分子内的带电部分决定的，因此我们可以根据带电部分的不同将有机半导体分为p型和n型两类。

p型有机半导体

p型有机半导体是指带正电荷的分子或离子为主导电载流子的有机半导体。p型有机半导体中的导电载流子是空穴（正电荷）。

原理

p型有机半导体的导电性是由掺杂其中的杂质或添加剂调控的。通过引入能够捕获电子的杂质或添加剂，p型有机半导体中的电子将被捕获形成空穴，从而提高了空穴的浓度。

特点

1. 常见的p型有机半导体材料有卟啉、酞菁类等。

2. p型有机半导体具有较高的空穴迁移率和较低的电子迁移率，因此适合用于构建p-n结等器件结构。

3. p型有机半导体的空穴浓度可以通过掺杂材料的种类和浓度来控制。

应用

1. p型有机半导体在有机太阳能电池中充当电池的阳极材料，实现了电子和空穴的分离，从而提高了光电转换效率。

2. 在有机场效应晶体管中，p型有机半导体可以用作沟道材料，掺杂其它材料可以调控沟道的电子浓度，实现电流的控制。 n型有机半导体

n型有机半导体是指带负电荷的分子或离子为主导电载流子的有机半导体。n型有机半导体中的导电载流子是电子（负电荷）。

原理

n型有机半导体的导电性同样是通过掺杂杂质或添加剂来实现的。这些杂质或添加剂能够输入额外的电子，从而增加了电子的浓度。

特点

1. 常见的n型有机半导体材料有全合成的聚合物和碳纳米管等。

2. n型有机半导体具有较高的电子迁移率和较低的空穴迁移率。

3. n型有机半导体的电子浓度可以通过掺杂材料的类型和浓度来控制。

应用

1. n型有机半导体可以作为有机太阳能电池的阴极材料，通过电子的输运实现光电转换。

2. 在有机场效应晶体管中，n型有机半导体可以作为沟道材料，控制电子的浓度从而控制电流。

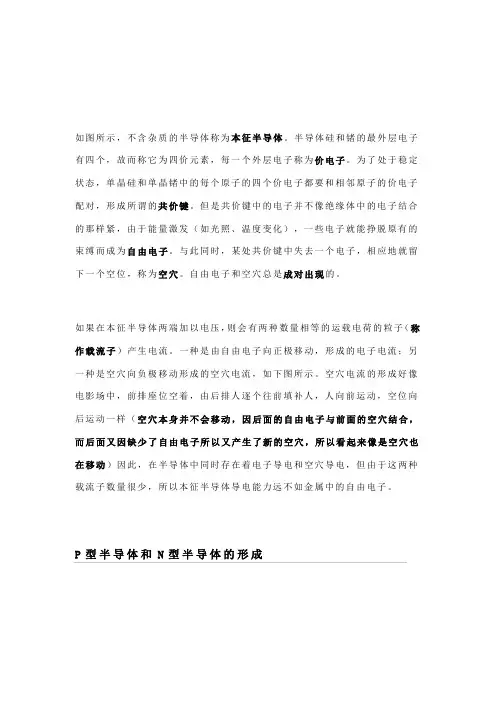

如图所示，不含杂质的半导体称为本征半导体。半导体硅和锗的最外层电子有四个，故而称它为四价元素，每一个外层电子称为价电子。为了处于稳定状态，单晶硅和单晶锗中的每个原子的四个价电子都要和相邻原子的价电子配对，形成所谓的共价键。但是共价键中的电子并不像绝缘体中的电子结合的那样紧，由于能量激发（如光照、温度变化），一些电子就能挣脱原有的束缚而成为自由电子。与此同时，某处共价键中失去一个电子，相应地就留下一个空位，称为空穴。自由电子和空穴总是成对出现的。

如果在本征半导体两端加以电压，则会有两种数量相等的运载电荷的粒子（称作载流子）产生电流。一种是由自由电子向正极移动，形成的电子电流；另一种是空穴向负极移动形成的空穴电流，如下图所示。空穴电流的形成好像电影场中，前排座位空着，由后排人逐个往前填补人，人向前运动，空位向后运动一样（空穴本身并不会移动，因后面的自由电子与前面的空穴结合，而后面又因缺少了自由电子所以又产生了新的空穴，所以看起来像是空穴也在移动）因此，在半导体中同时存在着电子导电和空穴导电，但由于这两种载流子数量很少，所以本征半导体导电能力远不如金属中的自由电子。

P型半导体和N型半导体的形成 如果在本征半导体中掺入少量的杂质，半导体的导电性能将会大大的改善。在纯净的半导体硅（Si）中掺入少量的五价磷（P）或三价硼（B）元素，就构成了电子型半导体（简称N型半导体）和空穴型半导体（简称P型半导体）。

如图所示，在纯净半导体中掺入原子外层有三个电子的硼元素。硼原子与相邻硅原子形成共价键时，因缺少一个电子而多一个空穴。每掺入一个硼原子就有一个空穴，这种半导体称为P型半导体。在P型半导体中，空穴占多数，自由电子占少数，空穴是多数载流子。同理在纯净的半导体硅中掺入原子外层有五个电子的磷元素，就形成了N型半导体。
