标准模架尺寸

标准模架是工业生产中常用的一种模具，它的尺寸标准化可以提高生产效率，降低生产成本。在实际生产中，选择合适的模架尺寸对产品质量和生产效率都有着重要的影响。因此，了解标准模架尺寸是非常重要的。

首先，标准模架尺寸通常由国家标准规定，不同国家可能有不同的标准。在中国，标准模架尺寸一般是按照国家标准GB/T规定的，包括了模架的外部尺寸、内部尺寸、孔径尺寸等。这些标准的制定是为了保证模架的通用性和互换性，方便不同厂家生产的模具在不同设备上使用。

其次，标准模架尺寸的选择需要根据具体的生产需求和产品要求来确定。一般来说，模架的尺寸会受到产品尺寸、材料性质、生产工艺等因素的影响。在确定模架尺寸时，需要充分考虑产品的结构特点和生产工艺要求，以确保模具能够满足产品的生产需求。

另外，标准模架尺寸的选择还需要考虑到生产设备的限制。不同的生产设备对模架尺寸也有一定的要求，因此在选择模架尺寸时，需要考虑到生产设备的类型、规格和工作台尺寸等因素，以确保模具能够适配生产设备。

此外，标准模架尺寸的设计和制造也需要严格按照相关标准进行。模架的尺寸精度、表面光洁度、材料选用等都需要符合国家标准的要求，以确保模具的质量和性能。

总的来说，标准模架尺寸的选择和设计需要综合考虑产品要求、生产设备、工艺要求等多方面因素。只有合理选择和设计标准模架尺寸，才能够确保模具能够满足产品的生产需求，提高生产效率，降低生产成本。因此，在实际生产中，需要充分了解和掌握标准模架尺寸的相关知识，以指导实际生产工作的进行。

结语。

通过本文的介绍，相信大家对标准模架尺寸有了更深入的了解。标准模架尺寸的选择和设计对于产品生产至关重要，希望大家能够在实际生产中充分重视标准模架尺寸的选择和设计，以提高产品质量，降低生产成本，促进企业的可持续发展。

合集下载

标准模架

标准模架

100

（续表4-4）

代号 系 列

2525 2527 2530 2535 2540 2545 2550 2727 2730 2735 2740 2745 2750

W 250 270

L 250 270 300 350 400 450 500 270 300 350 400 450 500

W1 300 320

W2 48 53

W3 150 160

A、B 30、35、40、45、50、

60、70、80、90、100、110、120 30、35、40、45、50、60、

70、80、90、100、110、120

C 70、80、90 70、80、90

H1 25 25

H2 35 40

H3 25 25

H4 35 35

H5 15 15

H6 20 20

W4 110 110

W5 130 136

W6 194 214

W7 200 215

L1 230 250 280 330 380 430 480 246 276 326 376 426 476

L2 200 220 250 298 348 398 448 210 240 290 340 390 440

L3 108 124 154 204 254 304 354 124 154 204 254 304 354

L4 194 214 244 294 344 394 444 214 244 294 344 394 444

L5 70 90 120 170 220 270 320 90 120 170 220 270 320

L6 130 150 180 230 280 330 380 150 180 230 280 330 380

L7 194 214 244 294 344 394 444 214 244 294 344 394 444

D1 25 25

D2 15 20 20

M1 4×M14 6×M14 4×M14 6×M14

(完整word版)龙记模架标准规格参数表_龙记标准模架尺寸表

(完整word版)龙记模架标准规格参数表_龙记标准模架尺寸表

龙记模架标准规格参数表_龙记标准模架尺寸表

本文档由深圳机械展SIMM整理，详细介绍龙记模架标准规格。

大水口模架

第一个字母：

A：有托板

B：有托板、有推板

C：全无

D：有推板

第二个字母：

I： 工字

H：直身

T：直身加面板

细水口模架

第一个字母：

D：有水口推板

E：无水口推板

第二个字母：

A：有托板

B：有托板、有推板

C：全无

D：有推板

第三个字母：

I： 工字

H：直身

简化细水口模架

第一个字母：

F：有水口推板

G：无水口推板

第二个字母：

A：有托板

C：全无

第三个字母：

I： 工字

H：直身

注：简化细水口模架和细水口模架比较：

1.简化细水口模架无推板，即第二个字母无B和D类

2.简化细水口模架无A、B板之间的导柱导套

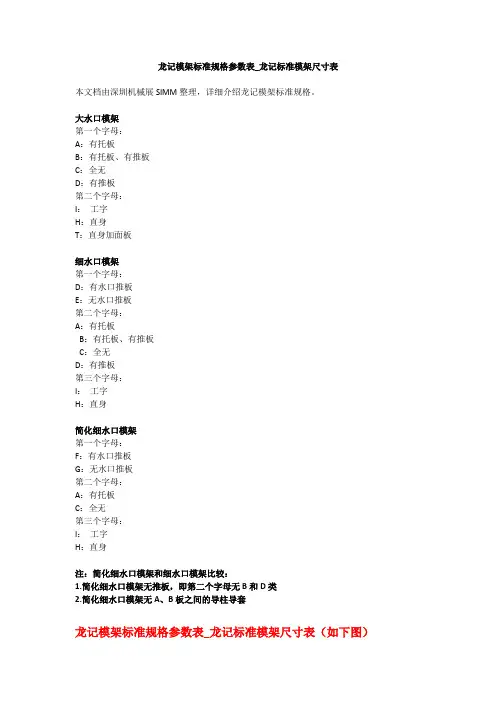

龙记模架标准规格参数表_龙记标准模架尺寸表（如下图）

内容来源网络，由深圳机械展收集整理！

更多相关内容，就在深圳机械展！

(完整word版)龙记模架标准规格参数表龙记标准模架尺寸表

(完整word版)龙记模架标准规格参数表龙记标准模架尺寸表

(完整word版)龙记模架标准规格参数表龙记标准模架尺寸表

1

龙记模架标准规格参数表 _龙记标准模架尺寸表

本文档由深圳机械展 SIMM整理，详细介绍龙记模架标准规格。

大水口模架

第一个字母：

A：有托板

B：有托板、有推板

C：全无

D：有推板

第二个字母：

I：工字

H：直身

T：直身加面板

细水口模架

第一个字母：

D：有水口推板

E：无水口推板

第二个字母：

A：有托板

B：有托板、有推板

C：全无

D：有推板

第三个字母：

I：工字

H：直身

简化细水口模架

第一个字母：

F：有水口推板

G：无水口推板

第二个字母：

A：有托板

C：全无

第三个字母： (完整word版)龙记模架标准规格参数表龙记标准模架尺寸表

2 I：工字

H：直身

注：简化细水口模架和细水口模架比拟：

1.简化细水口模架无推板，即第二个字母无 B和D类

2.简化细水口模架无 A、B板之间的导柱导套龙记模架标准规格参数表_龙记标准模架尺寸表〔如下列图〕(完整word版)龙记模架标准规格参数表龙记标准模架尺寸表

3 (完整word版)龙记模架标准规格参数表龙记标准模架尺寸表

4 内容来源网络，由深圳机械展收集整理！更多相关内容，就在深圳机械展！

标准模架的选用

标准模架的选用

4． 标准模架的选用（经验法——适用于大型模具）

（1）模架与镶块尺寸的确定：

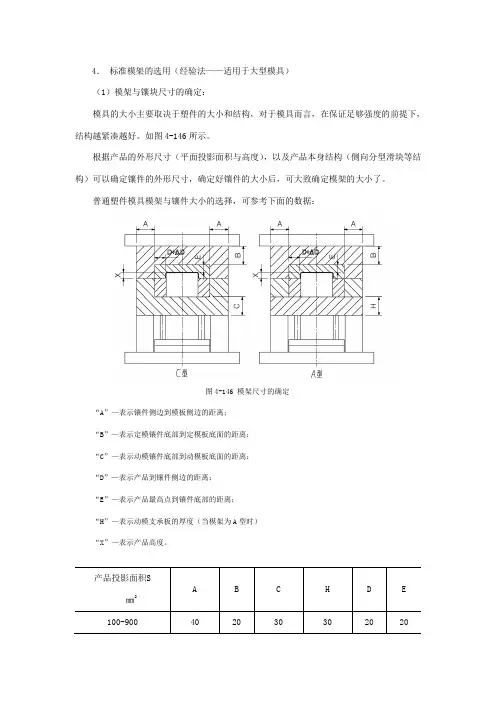

模具的大小主要取决于塑件的大小和结构，对于模具而言，在保证足够强度的前提下，结构越紧凑越好。如图4-146所示。

根据产品的外形尺寸（平面投影面积与高度），以及产品本身结构（侧向分型滑块等结构）可以确定镶件的外形尺寸，确定好镶件的大小后，可大致确定模架的大小了。

普通塑件模具模架与镶件大小的选择，可参考下面的数据：

图4-146 模架尺寸的确定

“A”—表示镶件侧边到模板侧边的距离；

“B”—表示定模镶件底部到定模板底面的距离；

“C”—表示动模镶件底部到动模板底面的距离；

“D”—表示产品到镶件侧边的距离；

“E”—表示产品最高点到镶件底部的距离；

“H”—表示动模支承板的厚度（当模架为A型时）

“X”—表示产品高度。

产品投影面积S

㎜2 A B C H D E

100-900 40 20 30 30 20 20 900-2500 40-45 20-24 30-40 30-40 20-24 20-24

2500-6400 45-50 24-30 40-50 40-50 24-28 2430

6400-14400 50-55 30-36 5065 50-65 28-32 3036

55-65 36-42 65-60 65-80 32-36 36-42

25600-40000 65-75 42-48 80-95 80-95 36-40 42-48

40000-62500 75-85 48-56 95-115 95-115 40-44 48-54

62500-90000 85-95 56-64 115-135 115-135 44-48 54-60

90000-122500 95-105 64-72 135-155 135-155 48-52 60-66

105-115 72-80 155-175 155-175 52-56 66-72
