货架的标准尺寸

货架尺寸偏差要求标准

1. 货架长度偏差

货架的长度偏差应不超过±1.0mm。在测量时，应以货架的固定端为基准，测量其与理论尺寸的差异。

2. 货架宽度偏差

货架的宽度偏差应不超过±1.0mm。在测量时，应以货架的侧立面为基准，测量其与理论尺寸的差异。

3. 货架高度偏差

货架的高度偏差应不超过±1.5mm。在测量时，应以货架的顶面为基准，测量其与理论尺寸的差异。

4. 货架层高偏差

货架的层高偏差应不超过±1.0mm。在测量时，应以层板的顶面为基准，测量其与理论尺寸的差异。

5. 货架立柱垂直度偏差

货架立柱的垂直度偏差应不超过1.0mm/m。在测量时，应以两对立柱为基准，测量其与理论尺寸的差异。

6. 货架横梁水平度偏差

货架横梁的水平度偏差应不超过2.0mm/m。在测量时，应以横梁的中心线为基准，测量其与理论尺寸的差异。

7. 货架横梁垂直度偏差

货架横梁的垂直度偏差应不超过1.0mm/m。在测量时，应以横梁的中心线为基准，测量其与理论尺寸的差异。 8. 货架横梁外伸长度偏差

货架横梁的外伸长度偏差应不超过±1.0mm。在测量时，应以横梁的外伸端为基准，测量其与理论尺寸的差异。

9. 货架层板平面度偏差

货架层板的平面度偏差应不超过2.0mm/m。在测量时，应以层板的中心线为基准，测量其与理论尺寸的差异。

10. 货架层板垂直度偏差

货架层板的垂直度偏差应不超过1.5mm/m。在测量时，应以层板的中心线为基准，测量其与理论尺寸的差异。

重型货架立柱尺寸参数

摘要：

一、重型货架立柱的重要性

二、重型货架立柱的常见规格和尺寸

1.常用立柱规格：80mm*60mm、90mm*66mm、100mm*70mm、120mm*95mm、140mm*95mm等

2.立柱的孔型和参数：正面有两排扇形孔，用来挂梁；两侧有四排圆孔，其中两个是拉杆孔。

3.立柱的材质：Q235B钢材，大钢卷轧制成型。

三、立柱的选择考虑因素

1.货架的承重能力：根据货物重量选择立柱规格。

2.仓库环境：常温仓库或低温冷库。

3.立柱孔型：菱形孔、倒八孔、蝴蝶孔等，菱形孔配合加强柱夹，使货架更稳定。

正文：

重型货架立柱是仓储物流系统中不可或缺的组成部分，它承担着支撑整个货架结构的重要任务。立柱的尺寸和规格的选择，直接影响到货架的稳定性和承载能力。

在市场上，常见的重型货架立柱规格有80mm*60mm、90mm*66mm、100mm*70mm、120mm*95mm、140mm*95mm等。这些规格的选择，需要根据货架的承重能力和仓库的环境来决定。比如，80mm*60mm的立柱适用于承重较小的货架，而140mm*95mm的立柱则适用于承载重量大的货架。

立柱的孔型和参数也是重要考量因素。市面上重型货架立柱的截面形状基本相同，但厚度不同。立柱正面有两排扇形孔，用来挂梁。立柱两侧有四排圆孔，其中两个是拉杆孔。需要注意的是，立柱正面上下相邻扇形孔之间的距离一般设置为75mm，用于调节每层货架之间的间距。

另外，立柱的材质也是重要因素。一般来说，重型货架的立柱采用Q235B钢材，由大钢卷轧制成型。如果仓库运行状态为低温冷库，货架厂家会考虑更换材质或加厚钢板厚度，以保证货架的使用寿命和安全性。

在选择立柱时，还需要考虑货架的承重能力、仓库环境以及立柱孔型等因素。例如，菱形孔配合加强柱夹，可以有效避免货架晃动，使货架更加稳定，是目前货架行业主流的立柱孔型。

高位货架检测标准

高位货架是一种常见的仓储设备，广泛应用于各种仓库和物流中心。为了确保高位货架的安全和稳定性，需要对其进行定期检测。下面是高位货架检测标准的主要内容。

一、检测前准备

在进行高位货架检测前，需要进行以下准备工作：

1.清理货架：清理货架上的杂物和灰尘，确保货架表面干净。

2.检查货架：检查货架是否有变形、裂纹、锈蚀等情况，如有需要及时修复。

3.准备检测工具：准备好测量工具、检测仪器等必要的工具。

二、检测内容

高位货架检测主要包括以下内容：

1.货架结构检测：检测货架的结构是否完整，是否有变形、裂纹等情况。

2.货架连接件检测：检测货架连接件的紧固情况，是否有松动、脱落等情况。

3.货架承载能力检测：检测货架的承载能力是否符合设计要求，是否有超载情况。

4.货架水平度检测：检测货架的水平度是否符合要求，是否有倾斜、偏移等情况。

5.货架安全防护检测：检测货架的安全防护措施是否完善，是否存在安全隐患。

三、检测标准

高位货架检测需要遵循以下标准：

1.国家标准：GB/T 15512-2009《货架安装与使用通则》。

2.行业标准：JB/T 5322-2008《货架结构安全技术规范》。

3.企业标准：根据企业实际情况，制定相应的检测标准。

四、检测结果处理

根据检测结果，对高位货架进行相应的处理：

1.如发现货架存在安全隐患，应立即采取措施进行修复或更换。

2.如发现货架存在超载情况，应及时调整货架的存储方式，避免超载。

3.如发现货架存在结构变形、连接件松动等情况，应及时进行维修。

五、检测周期

高位货架的检测周期应根据实际情况进行确定，一般建议每年进行一次全面检测，每季度进行一次简单检测。

总之，高位货架检测是确保货架安全和稳定性的重要措施，需要严格按照标准进行检测和处理。

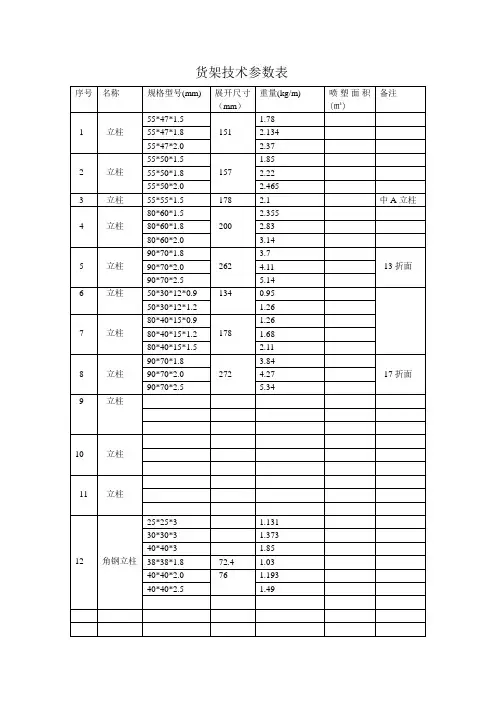

货架技术参数表

序号 名称 规格型号(mm) 展开尺寸（mm） 重量(kg/m) 喷塑面积(㎡) 备注

1

立柱 55*47*1.5

151

1.78

55*47*1.8 2.134

55*47*2.0 2.37

2

立柱 55*50*1.5

157

1.85

55*50*1.8 2.22

55*50*2.0 2.465

3 立柱 55*55*1.5 178 2.1 中A立柱

4

立柱 80*60*1.5

200 2.355

80*60*1.8 2.83

80*60*2.0 3.14

5

立柱 90*70*1.8

262 3.7

13折面 90*70*2.0 4.11

90*70*2.5 5.14

6 立柱 50*30*12*0.9 134 0.95

50*30*12*1.2 1.26

7

立柱 80*40*15*0.9

178 1.26

80*40*15*1.2 1.68

80*40*15*1.5 2.11

8

立柱 90*70*1.8

272 3.84

17折面 90*70*2.0 4.27

90*70*2.5 5.34

9 立柱

10

立柱

11

立柱

12

角钢立柱 25*25*3 1.131

30*30*3 1.373

40*40*3 1.85

38*38*1.8 72.4 1.03

40*40*2.0 76 1.193

40*40*2.5 1.49
