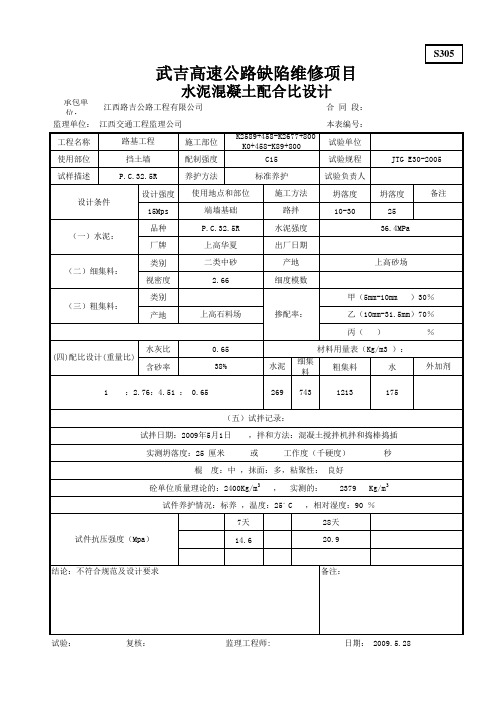

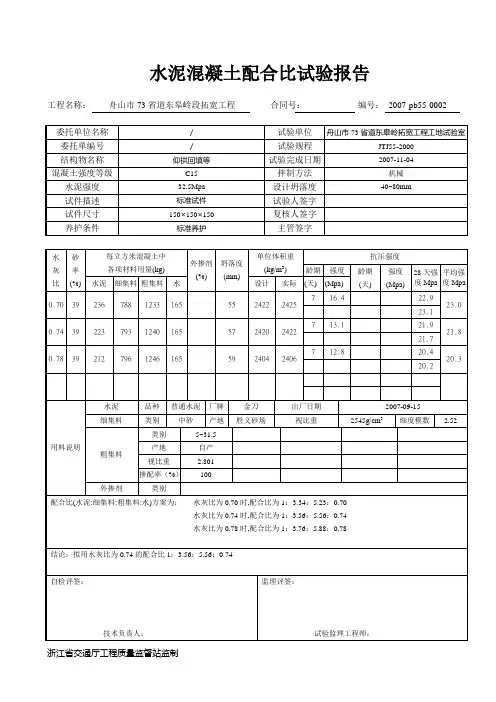

C15混凝土配合比设计检测报告

c15轻集料混凝土配合比一、引言随着我国建筑行业的快速发展，对混凝土的需求日益增长。

传统的混凝土材料在强度、耐久性等方面已经无法满足一些特殊工程的需求。

为了降低混凝土的自重、提高其保温性能，研究C15轻集料混凝土配合比具有重要意义。

本文将探讨C15轻集料混凝土的配合比设计及其性能分析，为相关领域提供参考。

二、C15轻集料混凝土配合比原理1.轻集料的选择C15轻集料混凝土中的轻集料主要包括膨胀珍珠岩、陶粒、浮石等。

选择时应考虑其密度、强度、吸水率等指标，以保证混凝土的强度和耐久性。

2.水泥与粉煤灰的配比水泥是混凝土的主要胶结材料，其用量会影响混凝土的强度和成本。

粉煤灰是一种矿物掺合料，可以提高混凝土的抗渗性、抗碳化性和耐久性。

合理的水泥与粉煤灰配比可以降低混凝土的成本，提高其性能。

3.骨料的级配骨料的级配对混凝土的工作性能和强度有很大影响。

在C15轻集料混凝土中，应选择适宜的骨料级配，使混凝土具有较好的流动性和足够的强度。

4.水泥浆体与轻集料的适应性水泥浆体与轻集料的适应性是影响混凝土性能的关键因素。

通过调整水泥浆体的流动性和稠度，使其与轻集料充分拌合，提高混凝土的性能。

1.水泥用量根据JGJ 55-2011《普通混凝土配合比设计规程》的规定，C15轻集料混凝土的水泥用量为250-350kg/m。

2.粉煤灰用量粉煤灰的用量一般为水泥用量的10%-30%，可根据具体工程需求进行调整。

3.骨料用量骨料的用量取决于混凝土的强度和耐久性要求。

一般而言，骨料用量为1000-1500kg/m。

4.水泥浆体与轻集料的拌合比例水泥浆体与轻集料的拌合比例应根据试验确定，以确保混凝土具有良好的工作性能和强度。

四、C15轻集料混凝土性能分析1.强度性能C15轻集料混凝土的强度性能应满足设计要求。

通过合理的配合比设计，可以使其28天抗压强度达到15MPa。

2.耐久性能C15轻集料混凝土具有较好的耐久性能，可有效抵抗冻融循环、碳化等环境作用。

混凝土配合比试验报告本文是一份混凝土配合比试验报告，试验单位为广瑞晟商品混凝土。

试验的设计强度为C15，设计坍落度为180mm。

主要使用的仪器设备包括混凝土搅拌机、混凝土坍落度筒及测定仪、混凝土液压式压力试验机。

试验执行标准包括55-/T-J146-90、GB-2011等。

配合比为1∶2.53∶3.77∶0.65∶2.0，胶凝材料为品种规格P.O42.5的合水泥，水胶比为0.65.实测坍落度为190mm，配材料包括石子、砂子、II级粉煤灰等。

试验结果显示，3天后的抗压强度为6.3MPa，7天后的抗压强度为9.5MPa，28天后的抗压强度为17.4MPa。

试验人员在砂含水率为%、石子含水率为%的情况下进行了试配。

本次试验结果可为工程提供参考。

另外，文章中出现了一些明显的格式错误，需要进行修改。

同时，最后一段内容缺失，需要补充完整。

混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-003试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C25设计坍落度：180 mm配合比(质量比)：1∶2.21∶3.42∶0.58∶2.0胶凝材料：水泥用量250kg/m3，品种规格P.O42.5 水胶比：0.58实测坍落度（mm）：190配材料名称：XXX：中砂730kg碎石：10-20 400kg，10-30 730kg掺合料：II级粉煤灰80kg水：190kg外加剂品种、掺量：泵送剂2.0％6.6kg/m3 龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d 13.27d 21.128d 27.1尺寸折算系数：0.95标准试件抗压强度（MPa）：3d 12.57d 2028d 25.7养护条件：标准养护试配强度的%：-结论：此配合比是在砂含水率为%、石子含水率为%情况下试配得出。

试验单位（章）：2013年3月30日注：试验人：审核人：技术负责人：混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-004试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C30设计坍落度：180 mm配合比(质量比)：-胶凝材料：水泥用量-，品种规格- 水胶比：-实测坍落度（mm）：-配材料名称：-外加剂品种、掺量：-龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d -7d -28d -尺寸折算系数：-标准试件抗压强度（MPa）：3d -7d -28d -养护条件：-试配强度的%：-结论：-试验单位（章）：-注：试验人：审核人：技术负责人：本文是一份混凝土配合比试验报告，主要测试了C35商品混凝土的配合比、坍落度、强度等指标。

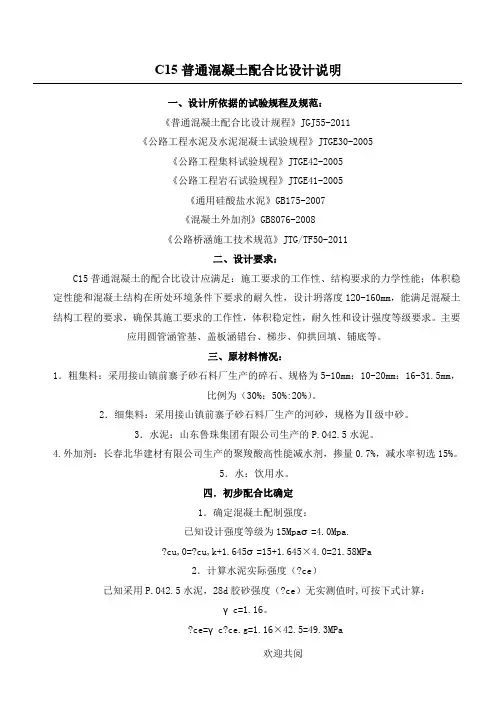

C15普通混凝土配合比设计说明一、设计所依据的试验规程及规范：《普通混凝土配合比设计规程》JGJ55-2011《公路工程水泥及水泥混凝土试验规程》JTGE30-2005《公路工程集料试验规程》JTGE42-2005《公路工程岩石试验规程》JTGE41-2005《通用硅酸盐水泥》GB175-2007《混凝土外加剂》GB8076-2008《公路桥涵施工技术规范》JTG/TF50-2011二、设计要求：C15普通混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能；体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度120-160mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。

主要应用圆管涵管基、盖板涵错台、梯步、仰拱回填、铺底等。

三、原材料情况：1．粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。

2．细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。

3．水泥：山东鲁珠集团有限公司生产的P.O42.5水泥。

4.外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量0.7%，减水率初选15%。

5．水：饮用水。

四．初步配合比确定1．确定混凝土配制强度：已知设计强度等级为15Mpaσ=4.0Mpa.?cu,0=?cu,k+1.645σ=15+1.645×4.0=21.58MPa2．计算水泥实际强度（?ce）已知采用P.O42.5水泥，28d胶砂强度（?ce）无实测值时,可按下式计算：γc=1.16。

?ce=γc?ce.g=1.16×42.5=49.3MPa3．计算水灰比（W/B ）：a α=0.53,b α=0.20灰比为0.60符合耐久性要求；依据强度和耐久性要求设定水胶比，根据经验最佳水灰比选取0.60。

4．计算用水量（m w 0）：已知:拌和物坍落度120-160mm ，碎石最大粒径为31.5mm,选取混凝土单位用水量为191kg/m 3，m wo =191×(1-15%)=162 5．计算水泥用量（m co ）：则水泥用量：m co =162/0.60=270kg/m 3。

贫混凝土基层配合比设计一、设计题目基层贫混凝土配合比二、设计资料1．抗压强度：根据《公路水泥混凝土路面施工技术细则》（JTG F30-2014）的要求， 28 天设计抗压强度标准值15.0Mpa。

2．组成资料：水泥为双鸭山安邦河 P.O42.5号普通硅酸盐水泥，碎石为玉林碎石场 4.75—31.5mm 连续级配碎石（ 4.75—9.5mm 碎石掺入量 40%，9.5—31.5mm 碎石掺入量 60%），砂为渡口砂场。

2、配合比设计的主要参数（1）、强度：贫混凝土基层的设计强度标准值(MPa)交通等级特重重中等7d 施工质检抗压强度10.07.0 5.028d 设计抗压强度标准值15.010.07.028d 设计弯拉强度标准值 3.0 2.0 1.5（2）、工作性：最佳工作性及允许范围指标坍落度S L（mm）界限卵石混凝土碎石混凝土最佳工作性20-4025-50允许波动范围5-5510-65（3）、耐久性：满足耐久性要求的贫混凝土最大水灰比交通等级特重重中等最大水灰比0.650.680.70有抗冻要求的最大水灰比0.600.630.653、各组成材料的质量的要求（1）水泥：3 天龄期28 天龄期凝结时间产地标号项目抗压抗折抗压抗折初凝终凝安定性Mpa Mpa Mpa Mpa min minP·O42.5规定值17.0 3.542.5 6.545600合格双鸭山实测18.4 3.947.5 6.9185294合格（2）砂：细度模数应在 2.3~3.0 之间且含泥量在不大于 3%，颗粒级配应符合要求。

产地细度模数含泥量级配区备注渡口 2.42 1.2Ⅱ中砂（3）碎石：粒径不大于 31.5mm，压碎值应不大于 15%，针片状含量应小于 15%，含泥量不大于 1%，级配符合要求。

产地规格压碎值针片状含含泥量级配量玉林 4.75~31.5cm 4.614.10.2合格（4）水为饮用水4、确定贫混凝土计算步骤（1）、采用 28d 设计抗压强度标准值15.0MPa，确定砼配制强度(f cu,o)f cu,o= f cu,k＋t l×s l =15.0＋1.645 ×1.5=17.5Mpaf cu,o—贫混凝土 28d 抗压强度（ Mpa）；f cu,k—28d 设计抗压强度标准值 (Mpa);t l－抗压强度保证系数，高速公路应取 1.645 ；s l－抗压强度标准差，无资料时或试件组数小于 6 组时，可取 1.5 （Mpa）。

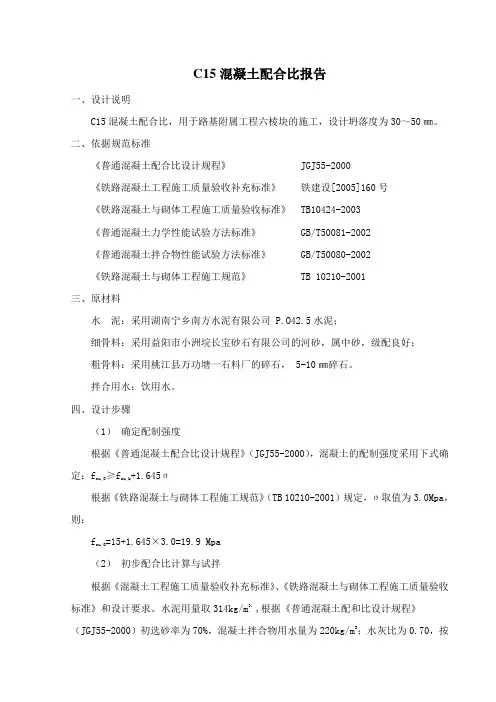

C15混凝土配合比报告一、设计说明C15混凝土配合比，用于路基附属工程六棱块的施工，设计坍落度为30～50㎜。

二、依据规范标准《普通混凝土配合比设计规程》 JGJ55-2000《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号《铁路混凝土与砌体工程施工质量验收标准》 TB10424-2003《普通混凝土力学性能试验方法标准》 GB/T50081-2002《普通混凝土拌合物性能试验方法标准》 GB/T50080-2002《铁路混凝土与砌体工程施工规范》 TB 10210-2001三、原材料水泥：采用湖南宁乡南方水泥有限公司 P.O42.5水泥；细骨料：采用益阳市小洲垸长宝砂石有限公司的河砂，属中砂，级配良好；粗骨料：采用桃江县万功塘一石料厂的碎石， 5-10㎜碎石。

拌合用水：饮用水。

四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》（JGJ55-2000），混凝土的配制强度采用下式确定：fcu,0≥fcu,k+1.645σ根据《铁路混凝土与砌体工程施工规范》（TB 10210-2001）规定，σ取值为3.0Mpa，则：fcu,0=15+1.645×3.0=19.9 Mpa（2）初步配合比计算与试拌根据《混凝土工程施工质量验收补充标准》、《铁路混凝土与砌体工程施工质量验收标准》和设计要求。

水泥用量取314kg/m3，,根据《普通混凝土配和比设计规程》（JGJ55-2000）初选砂率为70%，混凝土拌合物用水量为220kg/m3；水灰比为0.70，按以上初步配合比在试验室进行试拌，再分别调整水灰比为0.65和0.75，得到相近的两个配合比进行试拌，见表1。

表1 C15六棱块混凝土配合比（kg/m3）五、C15六棱块混凝土试配及拌合物性能按表1的初步配合比进行试拌，得到满足和易性要求的配合比如下，各配合比拌合物性能见表2。

表2 拌合物性能试结果六、C15六棱块混凝土的力学性能按上述配合比成型力学性能（7d、28d、抗压强度）试件，试验结果见表3。

c15混凝土配合比检测报告对于混凝土配合比检测报告，我们需要从多个角度来进行全面的回答。

首先，混凝土配合比检测报告通常包括以下内容，1. 混凝土配合比设计要求；2. 原材料的检测结果，包括水泥、骨料、粉煤灰等；3. 混凝土试块抗压强度检测结果；4. 混凝土抗渗性能检测结果；5. 混凝土收缩性能检测结果；6. 其他特殊性能检测结果等。

针对混凝土配合比检测报告的内容，我们可以从以下几个方面进行详细回答：1. 混凝土配合比设计要求，混凝土配合比设计要求是指根据工程的具体要求，设计出适合工程使用的混凝土配合比。

这一部分的检测报告会详细列出设计要求，并对比实际检测结果，评估混凝土的配合比是否符合设计要求。

2. 原材料的检测结果，混凝土的性能与原材料的质量密切相关，因此混凝土配合比检测报告中会包括水泥、骨料、粉煤灰等原材料的检测结果。

这些检测结果将包括原材料的化学成分、颗粒分布、含水率等数据，以评估原材料是否符合要求。

3. 混凝土试块抗压强度检测结果，混凝土试块抗压强度是评价混凝土强度的重要指标，检测报告会详细列出混凝土试块抗压强度的检测结果，并进行分析评价。

4. 混凝土抗渗性能检测结果，混凝土的抗渗性能直接关系到工程的使用寿命，检测报告中会包括混凝土抗渗性能的检测结果，如渗透深度、渗透系数等数据。

5. 混凝土收缩性能检测结果，混凝土在硬化过程中会产生收缩，检测报告会包括混凝土收缩性能的检测结果，评估混凝土的收缩性能是否符合要求。

6. 其他特殊性能检测结果，根据具体工程的要求，混凝土配合比检测报告还可能包括其他特殊性能的检测结果，如抗冻性能、耐久性能等。

总之，混凝土配合比检测报告是评估混凝土质量和性能的重要依据，通过对混凝土配合比检测报告的全面分析，可以全面了解混凝土的质量和性能，为工程的质量和安全提供重要参考依据。

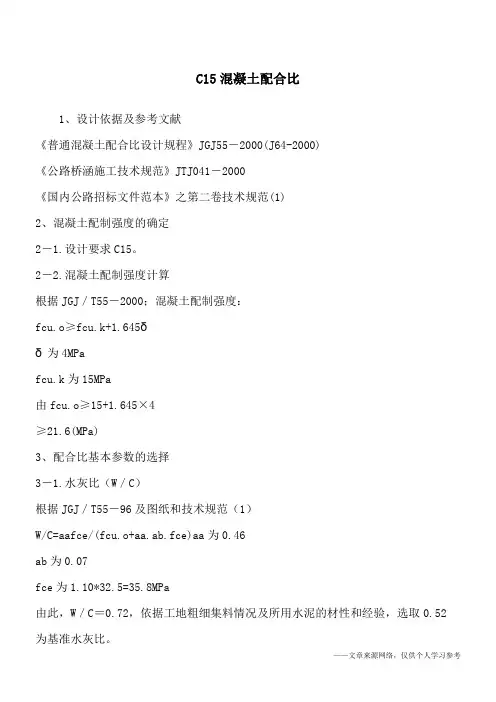

C15混凝土配合比1、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－200022－1.2－2.根据fcu.oδ为fcu.k由≥33－1.根据W/C=aafce/(fcu.o+aa.ab.fce)aa为0.46ab为0.07fce为1.10*32.5=35.8MPa由此，W／C＝0.72，依据工地粗细集料情况及所用水泥的材性和经验，选取0.52 为基准水灰比。

3－2.坍落度的选择根据该C15配合比使用部位，查表，坍落度选为10~30mm。

3－3.砂率的选择根据坍落度查表，砂率选为34％。

3－4.用水量选择（mwo）：160kg。

3－5.3－6.3－7.3－8.310：4、调整水灰比：调整水灰比为0.57，用水量为160kg，水泥用量为Mco=160/0.57=281kg，按重量法计算砂、石用量分别为：Mso==652kg，Mgo=1267kg5、混凝土配合比的试配、调整与确定:试用配合比1和2，分别进行试拌：配合比1：水泥:水:砂:碎石=310:160:643:1247=1:0.52:2.07:4.02；试拌材料用量为：水泥：水：砂:碎石=7.5:3.90:15.53:30.15kg;拌和后，坍落度为30mm,达到设计要求;配合比2：水泥：水：砂:碎石=281:160:652:1267=1:0.57:2.32:4.51 试拌材料用量为：水泥：水：砂:碎石=6.6:3.76:15.31:29.77kg;6310：。

C 15砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=15Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝4.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=15+1.645×4.0=21.6 Mpa 2.确定水灰比已知：砼配制强度fcu.0=21.6Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：71.00.3507.046.06.210.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ceb a o cu cea f a a f f a C W为了保证砼强度，改善砼的和易性，将水灰比降低降至W/C=0.65 3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量237kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=237(1-18%)=194kg/m 34.计算水泥用量（m cs ）已知：砼用水量194kg/m 3，水灰比W/C ＝0.65，粉煤灰掺入量采用等量取代法，取代水泥百分率f=16%，得：()()3/250%16165.01941/m kg f cw m m ws cs =-=-=5.粉煤灰取代水泥用量(mfs)3/5025065.0194/m kg m cw m mfs cs ws =-=-=验：水泥和粉煤灰总量250+50＝300 kg ，不小于300 kg/m 3 的要求。
