Intouch总结

INTOUCH非常有用的使用总结intouch授权：授权文件放在C:\Program Files\Common Files\ArchestrA\License。

intouch时间日期设置：intouch系统变量中时间日期是模拟量，不能很好的显示时间和日期，只有两种方式显示⑴、单独的时+分+秒显示。

⑵、调用向导，选择时钟中的组合控件。

DA/IO Server的区别两个驱动都可以。

详细的以后补充。

其实是IO SERVER好用，IOSERVER的效率比DASERVER好，DASERVER只是为了方便集成到IAS平台，新作的一种IO开发方式。

以太网通讯还是用DAServer，配置很简单，比ioserver好用。

wwclint的作用用来测试SMC通讯配置是否正确。

需要连接实际的硬件才能进行测试。

用户的配置特别-->安全性-->配置用户:依次输入要添加的用户名、口令、访问级别，再点击“添加”按钮就又“申请”了一个用户。

如果“配置用户”选项是灰色的不可用状态，那是因为你还没有以管理员身份登陆，登陆后就可以点击此选项了。

将安全类型切换到“Intouch”。

管理员的默认用户名：Administrator 密码:wonderware 。

该用户是无法删除的。

打开项目时出现：另一会话正在编辑此应用程序。

无法编辑此应用程序。

该怎样解决文件夹下，删除。

在安装I/O Server的时候，弹出“install of common components could not be started! Please contact wonderwave techsupport !"想问一下是什么原因，该怎么解决才能完成安装程序先安装：F:\软件备份\io servers\FS2K71\IOServer\Common\Win32\如何使用Unity编程软件的仿真器来与Intouch通信⑴首先保证Unity编程软件在仿真状态（PLC→仿真模式。

intouch学习笔记1、关闭右键菜单在intouch.ini文件中加入oldrightmousebehavior = 12、SmartSymbol 不能包含位图，按钮，单元，报警和趋势。

3、初始化标记名与创建 ActiveX 控件之间会出现定时问题。

由于此定时问题，很难保证标记名的初始值等于ActiveX 控件中相关属性的值。

为解决此问题，必须在“启动”事件与InTouch Quick 之间建立一种联系。

在Quick 中，可采用适当的逻辑将标记名值设置为控件的属性。

这可以通过使用赋值语句来实现。

例如：#ThisControl.Property = MyTag;事件发生之后，Quick 即开始执行，控件的属性与标记名的值将保持同步。

因此，属性与标记名之间会出现正常的通知。

4、将“ActiveX 事件”脚本从一个InT ouch应用程序移到另一个应用程序时，您必须使用 WindowMaker 文件菜单上的导入命令。

5、用于启用 / 禁用键过滤器的脚本函数是EnableDisableKeys。

6、UNC路径中使用Wonderware 的SuiteLink 协议时，NodeName 长度限制为 15个字符。

7、要在节点上配置多监视器设置1. 使用合适的文本编辑器，例“记事本”Windows目录中的WIN.INI 文件。

2. 找到 [InT ouch] 部分并添加下列参数：[InT ouch] 参数描述MultiScreen=1 打开多屏幕模式MultiScreenWidth=640 单个屏幕的像素宽度MultiScreenHeight=480 单个屏幕的像素高度例如，如果您计算机的分辨率是2560x1024，分开显示在两个并排的屏幕上，则可输入下列内容：[InT ouch]MultiScreen=1MultiScreenWidth=1280MultiScreenHeight=10248、SuperTag 模板最多可容纳 64 个成员标记名和 2 个嵌套级别。

目录1.新建数据词典，操作站和工程师站所需要安装的不同之处，创建窗口，打开图库，导入导出窗口2.画面做了三个动画，并且连接变量组态实例，写脚本3.程序不能够编译但是能运行的原因，报警控件，并且做一个确认报警的按钮，显示所有报警记录的，追究责任的操作记录，制作报警弹出窗口4.把报警弄成一个excel表，并且可以查询出来，删除没有使用的变量方法，找实时曲线和历史曲线怎么找5.安全级别设置，哪些地方哪些人可以动，哪些不可以动，建立起始页，忘记登录密码的时候操作方法6.intouch的常用函数，更改密码，注销，退出登录等7.intouch的报表制作8.视频截图学习为主8-（1）intouch软件安装步骤8-（2）建立四个画面进行页面布局设置，和建立一个main画面大小一样的模板新画面，一个组态好的点，替换里面的标签名直接就变成另外一个变量显示画面方法，打开画面组态8-（3）图库和控件的位置和各种动画组态讲解，以及全程程序，事件程序，条件程序等脚本语言8-（4）报警控件配置，确认报警按钮8-（5）新建变量名，点的批量导入导出，脚本IF语句，条件，变化，事件，快捷键等语句执行例子8-（6）安装图库里面没有的控件，TEXBOX控件语句例子，新疆工程的开始画面报警历库等的配置，新建Intouch模板8-（7）历史曲线和实时曲线制作8-（8）intouch程序打开错误的处理方法和安全的配置，密码修改，画面上做登录界面8-（9）Intouch与OPCLINK通信等各种OPC通信，用到SMC转modbus协议和别的协议为opc协议，opc软件来读，intouch与excel通信8-（10）Intouch的ACCESS历史数据库配置和历史数据查询8-（11）程序备份和还原1.新建数据词典，操作站和工程师站所需要安装的不同之处，创建窗口，打开图库，导入导出窗口2.画面做了三个动画，并且连接变量组态实例，写脚本3.程序不能够编译但是能运行的原因，报警控件，并且做一个确认报警的按钮，显示所有报警记录的，追究责任的操作记录，制作报警弹出窗口4.把报警弄成一个excel表，并且可以查询出来，删除没有使用的变量方法，找实时曲线和历史曲线怎么找5.安全级别设置，哪些地方哪些人可以动，哪些不可以动，建立起始页，忘记登录密码的时候操作方法6.intouch的常用函数，更改密码，注销，退出登录等7.intouchu的报表制作8.视频截图学习为主8-（1）intouch软件安装步骤8-（2）建立四个画面进行页面布局设置，和建立一个main画面大小一样的模板新画面，一个组态好的点，替换里面的标签名直接就变成另外一个变量显示画面方法，打开画面组态8-（3）图库和控件的位置和各种动画组态讲解，以及全程程序，事件程序，条件程序等脚本语言8-（4）报警控件配置，确认报警按钮8-（5）新建变量名，点的批量导入导出，脚本IF语句，条件，变化，事件，快捷键等语句执行例子8-（6）安装图库里面没有的控件，TEXBOX控件语句例子，新疆工程的开始画面报警历史库等的配置，新建Intouch模板8-（7）历史曲线和实时曲线制作8-（8）intouch程序打开错误的处理方法和安全的配置，密码修改，画面上做登录界面。

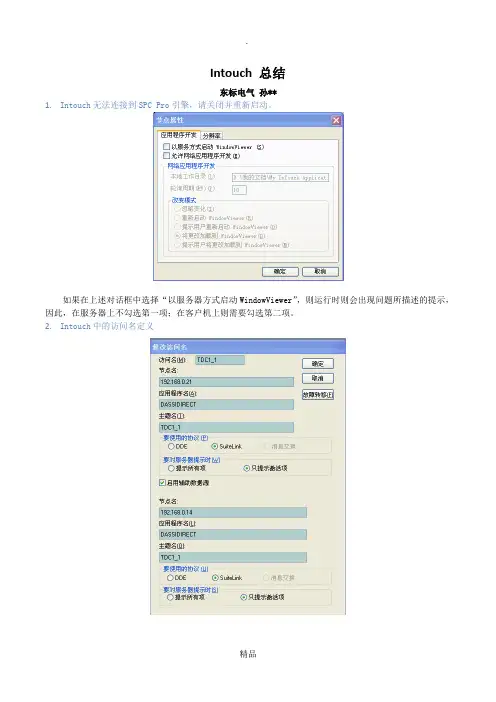

Intouch 总结东标电气孙**1.Intouch无法连接到SPC Pro引擎，请关闭并重新启动。

如果在上述对话框中选择“以服务器方式启动WindowViewer”，则运行时则会出现问题所描述的提示，因此，在服务器上不勾选第一项；在客户机上则需要勾选第二项。

2.Intouch中的访问名定义从上往下看，访问名是自行定义的，没有特殊要求，节点名是指服务器的IP地址，应用程序名是指在DAServer中建的程序名，如果是默认新建的，都是DASSIDIRECT，主题名是指在DAServer中建的对应PLC 的设备名，选择SuiteLink协议。

如果有备用服务器，则需要勾选“启用辅助数据源”，并设置相应的其他选项，否则不需要勾选。

3.Intouch与PLC的数据类型对应Intouch与PLC的以太网通讯是借助DAServer软件，在DAServer中每一种PLC类型的数据都有对应的格式，在帮助主题的“Item Naming”中有详细的说明，以下是常用的几种数据类型的说明：4.变量定义及关联变量的定义在“标记名字典里”，这里要设置变量名，变量类型(主要是内存和I/O型)，变量所属的组(自己定义，仅是为了方便管理)，变量的访问名(指出数据来自哪个PLC设备)，如果勾选“将标记名用作项目名”，它的意思是在标记名字典里定义的变量和DAServer里定义的变量使用同一个名字，也可以使用不同的名字，但是比较容易混乱。

如果需要查看该变量的历史记录，则需要勾选“记录数据”，如果该变量具有报警，则在报警栏里进行相应的设置。

如上图所示，勾选不同的选项以实现对象的功能，用户输入表示该变量为输入变量，值显示表示该变量为输出变量，触动按钮是对按钮对象而言，当点击按钮时希望完成的动作，填充颜色表示矩形、圆形等的背景颜色，文本颜色表示文本按照变量的值改变而改变，位置表示线条、形状、文本等位置的更改，对象大小是改变对象的宽度或者高度，填充百分比是指背景颜色按照百分比变化。

INTOUCH使用记录笔记一、定义1、标记名：如果设定的是需要用户输入的，并且需要显示在另一个字符串上时，可以用相同的标记名，只是其中用于用户输入的选择“用户输入”里的，而另一个用于显示的则选择“值显示”里的。

2、项目名：项目名设置的与给定的名字相同，而标记名则可以自己定义。

3、访问名：I/O 数据源通常是在远程计算机上运行的程序，并且使用DDE 或SuiteLink 协议与InTouch 系统中的其它计算机进行通讯。

如果设定的标记名不需要从别的地方获得数据，是自己输入至数据库的话，就不需要有访问名，即数据类型选择的是内存整型就好。

4、绑定列表：注意下图中的列名，存在大小写问题，是错误的：下面这个图是正确的，要注意列名的大小写，是区分的：5、登陆窗口的的各项设置：（1）用户名、密码、权限都在“菜单---特别---安全性---配置用户”中设置（2）在相应的按钮属性定义中设置一个“失效”，利用设定其权限级别来控制开关是否作用二、程序1、数据改变：数据发生改变即动作（“参数设置”中需要写的程序可以写在此处）。

2、应用程序（启动时）：原型：SQLConnect(connectid01,"provider=sqloledb;DataSource=192.168.5.100;Initial Catalog=abc;User Id=sa;Password=a" );解释：SQLConnect(connectid01,"provider=sqloledb;Data Source=远程连接的IP地址;Initial Catalog=数据库名;User Id=账号;Password=密码" );3、条件脚本（符合条件即执行）：例：条件：$Second==15(每分钟的第15秒执行,即一分钟执行一次) 原型：SQLUpdate(connectid01,"yuepu", "zzz1","TagName='abc1'");解释：SQLUpdate(connectid01（同应用程序连接数据库的一样）,"yuepu"（表名）, "zzz1"（绑定的列表名）,"TagName='abc1'（数据库里表里的那一行的名字）");原型：SQLUpdate(connectid01,"yuepu", "zzz2","TagName='abc2'");原型：SQLUpdate(connectid01,"yuepu", "zzz3","TagName='abc3'");4.然后我们需要编写如下SQL语句的调用语句。

Intouch函数及语句介绍Intouch函数及语句介绍R1: RecipeDelete() 从指定配方模板文件中删除配方名。

句法RecipeDelete（“Filename”,“RecipeName”）;参数描述FileName 被函数所作用的配方模板文件。

实际字符串或消息标记名。

RecipeName 在将被函数删除的指定配方模板文件中的特定配方。

RecipeLoad()、RecipeSave() 和RecipeDelete() 函数需用户提供RecipeName 参数。

RecipeSelectRecipe() 函数返回此参数的值。

实际字符串或消息标记名。

实例下面的语句将配方“Recipel”从recfile.csv 文件中删除：RecipeDelete("c:\recipe\recfile.csv", "Recipe1");2: RecipeGetMessage()写给模拟标记名某一错误代码同时写给消息标记名相应的错误代码消息。

句法 RecipeGetMessage(Analog_Tag,Message_Tag,Number);参数描述Analog_Tag不带引号或常数的实际整型或实型标记名。

Message_Tag不带引号或常数的实际整型或实型标记名。

Number该参数设置返回给Message_Tag 的最大字符串长度。

InTouch,消息标记名有131 字符的最大长度。

除非你减小在InTouch 标记名称典中的Message_Tag 的最大字符串长度，该参数值为131。

该参数可以是常数或包含一个数值的整型标记名。

实例在“InTouch 数据更改脚本”中使用RecipeGetMessage() 函数，相应的错误代码可以被写到一个模拟标记名，并且关联的错误代码消息可以被写到一个消息标记名中。

Data Change Script Tagname[.field]:ErrorCodeScript body：RecipeGetMessage(ErrorCode, ErrorMessage,131);当模拟标记名ErrorCode 的值发生变化时，将自动执行此脚本。

1.intouch和Modsim32一起仿真的设置2.注意：在仿真时如果有离散的又有模拟量必须用两个Modsim32来仿真，不然再切换modsim32显示界面的时候会出现通讯异常，一下就是两个仿真器MODSIM32:connection-------->modbustcpserver启动File--------------->newDevice ID 1 (这个后面要用到)Intouch SMC：安装DASMBTCP DAserver --------->new_tcpIP_port-----502端口-------->new modbus bridge-----modsim32所在电脑的IP----->new_modiconMicro--------->(PLC unit ID：1DeVice Group：Topic_0)Modsim32在本机127.0.0.1intouch中访问名的设置：主题名和DEVICE grops的主题名一致协议选用SuiteLink DA server 都是SuiteLink是用的ＯＰＣ通讯ＤＤＥ是ＩＯｓｅｒｖｅｒ与ｉｎｔｏｕｃｈ的通讯协议在ＡｒｃｈｅｓｔｒａＩＤｅ中的设置如下图：Ｓｅｅｖｅｒｎｏｄｅ：运行DAserver的电脑ＩＰServer name: daserver驱动程序的名称COmmnication protocol: suiteLinkTopic:和SMC中配置的DEvice groupS中的保持一致Attribute：变量名任取（注意要满足命名规则，方便自动链接IO）TteM reference：变量的地址SQL ServerSa登陆密码的启用和修改sa是数据库默认的登录名无法修改；密码就是你安装程序时候设置的；如果你安装的时候是身份验证模式为"windows"(默认)，要使用sa登录：1. 用Windows身份验证登陆(这个应该是不会存在问题的, 在新安装好实例(SQL Server)的情况下, Windows身份验证是不可能被禁用的(安装过程中没有可以设置禁用Windows身份验证的地方)Manage Studio -- 菜单"文件"--"连接对象资源管理器", 身份验证中选择"Windows Authentication"2. 连接成功后, 右键你的实例, 选择"属性"3. 在"属性"窗口中, 转到"Security"(安全性)项, 在"服务器身份验证"中设置为"SQL Server和Windows身份验证模式", 确定, 根据提示, 你应该重新启动sql服务4. 重新启动sql服务后, 照用Windows身份验证连接, 然后执行下面的语句启用sa用户, 同时清除sa的密码(能成功登陆后再根据你的需要设置)EXEC sp_password null,null,saALTER LOGIN sa ENABLE5. 语句执行完成后, 再用sa连接你的实例, 应该就没有问题了.--------------------------------------------------------------------如果执行EXEC sp_password null,null,saALTER LOGIN sa ENABLE这句话时报如下的错：Msg 15118, Level 16, State 1, Line 1密码有效性验证失败。
