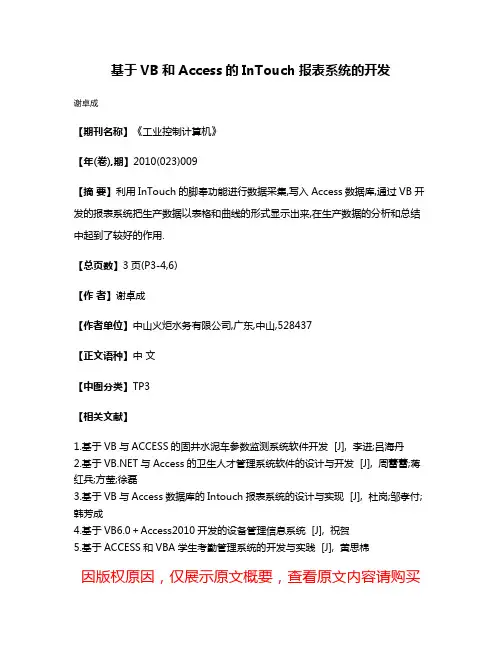

基于VB和Access的InTouch报表系统的开发
谢卓成
【期刊名称】《工业控制计算机》
【年(卷),期】2010(023)009
【摘要】利用InTouch的脚奉功能进行数据采集,写入Access数据库,通过VB开发的报表系统把生产数据以表格和曲线的形式显示出来,在生产数据的分析和总结中起到了较好的作用.
【总页数】3页(P3-4,6)
【作者】谢卓成
【作者单位】中山火炬水务有限公司,广东,中山,528437
【正文语种】中文
【中图分类】TP3
【相关文献】
1.基于VB与ACCESS的固井水泥车参数监测系统软件开发 [J], 李进;吕海丹
2.基于与Access的卫生人才管理系统软件的设计与开发 [J], 周蕾蕾;蒋红兵;方莹;徐磊

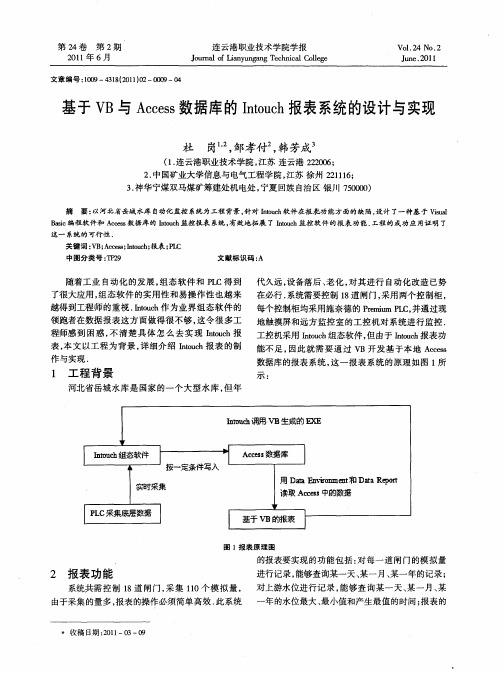

3.基于VB与Access数据库的Intouch报表系统的设计与实现 [J], 杜岗;邹孝付;韩芳成
4.基于VB6.0＋Access2010开发的设备管理信息系统 [J], 祝贺
5.基于ACCESS和VBA学生考勤管理系统的开发与实践 [J], 黄思棉
因版权原因，仅展示原文概要，查看原文内容请购买。

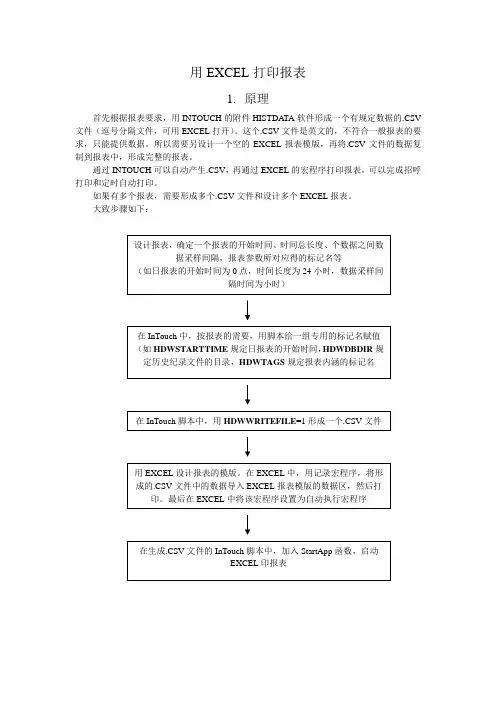

用EXCEL打印报表1.原理首先根据报表要求，用INTOUCH的附件HISTDATA软件形成一个有规定数据的.CSV 文件（逗号分隔文件，可用EXCEL打开）。

这个.CSV文件是英文的，不符合一般报表的要求，只能提供数据。

所以需要另设计一个空的EXCEL报表模版，再将.CSV文件的数据复制到报表中，形成完整的报表。

通过INTOUCH可以自动产生.CSV，再通过EXCEL的宏程序打印报表，可以完成招呼打印和定时自动打印。

如果有多个报表，需要形成多个.CSV文件和设计多个EXCEL报表。

大致步骤如下：2.生成.CSV文件Step1: 自动生成需要的标记名在INTOUCH开发环境中，将向导库中\趋势\历史趋势向导（HistData）放入窗口。

这将自动形成若干标记名（Tag）。

有关标记名以HDW开头加上它们的DDE的ITEM命名。

这些标记名说明如下：HDWDATADIR 消息型历史数据文件的目录的路径名，可用函数赋值例如HDWDataDir = HTGetLogDirectory(); HDWDBDIR 消息型InTouch 标记名字典的目录的路径名，可用函数赋值例如HDWDBDir = InfoInTouchAppDir(); HDWSTARTDATE 消息型与$DateString相同格式的数据采样开始日期HDWSTARTTIME 消息型使用24 小时时钟的HH:MM:SS 格式的数据采样开始时间HDWDURATION 消息型数据时间长度（报表时间总长度）可以用星期，天时，分，秒，等来表示下面是有效的字符：w 星期，d 天，h 小时，m 分，s 秒。

允许使用小数值例如扩.5s 表示500 毫秒若只需一个样本请将DURATION 设为0 零HDWINTERVAL 消息型采样间隔的时间长度可以用星期日小时分和秒来表示例如1W 表示一星期允许使用小数值例如用.25d 来表示6小时有效字符与HDDURATION相同注意DURATION 和INTERVAL 允许的最大时间长度均为6 周这适用于所有请求类型日秒等例如如果使用日则最大值为42，7 天x 6 周= 42HDWTAGS 消息型历史数据的标记名列表（报表中需要的标记名）以TagA,TagB,TagZ 格式输入，此外采样日期和或时间可以通过使用内部系统标记名$Date 和$Time 来请求例如"$Date,TagA,TagB" 或"$Time,TagA,TagB" 或"$Date,$Time,TagA,TagB"HDWTAGS1, TAGS2,.... 消息型HDWTAGS 字符串在WindowViewer 中的长度可以为131 个字符在Excel 中的长度可以为255 个字符字符串，可以通过迭加标记名项目Tags1 Tags2等来延长以适应更长字符串的要求，如果标记名需附加额外的标记名文本请在字符串末输入一个加号（+）例如，TAGS="$Date,ProdLevel,ProdTemp,+"TAGS1="ReactLevel,Temp,GasLevel,+"TAGS2="MotorStatus"注意不允许使用重复标记名，每个标记字符串的最大长度为512字节HDWFILENAME 消息型规定生成的.CSV文件的路径和名称例如，C:\INTOUCH\HDFILE.CSV HDWWRITEFILE 整型当设置为1 时HistData 会将请求数据写入由FILENAME 项目名指定的文件，当文件更新完成后WRITEFILE 会自动重置为0零STATUS 离散型显示最后一次操作的状态1 表示成功，0 零表示出错ERROR 消息型包含上次错误说明的字符串，如STATUS 为1 则显示无，如STATUS 为0 零则显示错误消息字符串前9个TAG规定数据的内容，HDWWRITEFILE=1是写.CSV文件的命令，最后两个用于检查状态和错误。

用EXCEL打印报表1.原理首先根据报表要求，用INTOUCH的附件HISTDATA软件形成一个有规定数据的.CSV 文件（逗号分隔文件，可用EXCEL打开）。

这个.CSV文件是英文的，不符合一般报表的要求，只能提供数据。

所以需要另设计一个空的EXCEL报表模版，再将.CSV文件的数据复制到报表中，形成完整的报表。

通过INTOUCH可以自动产生.CSV，再通过EXCEL的宏程序打印报表，可以完成招呼打印和定时自动打印。

如果有多个报表，需要形成多个.CSV文件和设计多个EXCEL报表。

大致步骤如下：2.生成.CSV文件Step1: 自动生成需要的标记名在INTOUCH开发环境中，将向导库中\趋势\历史趋势向导（HistData）放入窗口。

这将自动形成若干标记名（Tag）。

有关标记名以HDW开头加上它们的DDE的ITEM命名。

这些标记名说明如下：HDWDATADIR 消息型历史数据文件的目录的路径名，可用函数赋值例如HDWDataDir = HTGetLogDirectory(); HDWDBDIR 消息型InTouch 标记名字典的目录的路径名，可用函数赋值例如HDWDBDir = InfoInTouchAppDir(); HDWSTARTDATE 消息型与$DateString相同格式的数据采样开始日期HDWSTARTTIME 消息型使用24 小时时钟的HH:MM:SS 格式的数据采样开始时间HDWDURATION 消息型数据时间长度（报表时间总长度）可以用星期，天时，分，秒，等来表示下面是有效的字符：w 星期，d 天，h 小时，m 分，s 秒。

允许使用小数值例如扩.5s 表示500 毫秒若只需一个样本请将DURATION 设为0 零HDWINTERVAL 消息型采样间隔的时间长度可以用星期日小时分和秒来表示例如1W 表示一星期允许使用小数值例如用.25d 来表示6小时有效字符与HDDURATION相同注意DURATION 和INTERVAL 允许的最大时间长度均为6 周这适用于所有请求类型日秒等例如如果使用日则最大值为42，7 天x 6 周= 42HDWTAGS 消息型历史数据的标记名列表（报表中需要的标记名）以TagA,TagB,TagZ 格式输入，此外采样日期和或时间可以通过使用内部系统标记名$Date 和$Time 来请求例如"$Date,TagA,TagB" 或"$Time,TagA,TagB" 或"$Date,$Time,TagA,TagB"HDWTAGS1, TAGS2,.... 消息型HDWTAGS 字符串在WindowViewer 中的长度可以为131 个字符在Excel 中的长度可以为255 个字符字符串，可以通过迭加标记名项目Tags1 Tags2等来延长以适应更长字符串的要求，如果标记名需附加额外的标记名文本请在字符串末输入一个加号（+）例如，TAGS="$Date,ProdLevel,ProdTemp,+"TAGS1="ReactLevel,Temp,GasLevel,+"TAGS2="MotorStatus"注意不允许使用重复标记名，每个标记字符串的最大长度为512字节HDWFILENAME 消息型规定生成的.CSV文件的路径和名称例如，C:\INTOUCH\HDFILE.CSV HDWWRITEFILE 整型当设置为1 时HistData 会将请求数据写入由FILENAME 项目名指定的文件，当文件更新完成后WRITEFILE 会自动重置为0零STATUS 离散型显示最后一次操作的状态1 表示成功，0 零表示出错ERROR 消息型包含上次错误说明的字符串，如STATUS 为1 则显示无，如STATUS 为0 零则显示错误消息字符串前9个TAG规定数据的内容，HDWWRITEFILE=1是写.CSV文件的命令，最后两个用于检查状态和错误。

用EXCEL打印报表1.原理首先根据报表要求，用INTOUCH的附件HISTDATA软件形成一个有规定数据的.CSV 文件（逗号分隔文件，可用EXCEL打开）。

这个.CSV文件是英文的，不符合一般报表的要求，只能提供数据。

所以需要另设计一个空的EXCEL报表模版，再将.CSV文件的数据复制到报表中，形成完整的报表。

通过INTOUCH可以自动产生.CSV，再通过EXCEL的宏程序打印报表，可以完成招呼打印和定时自动打印。

如果有多个报表，需要形成多个.CSV文件和设计多个EXCEL报表。

大致步骤如下：2.生成.CSV文件Step1: 自动生成需要的标记名在INTOUCH开发环境中，将向导库中\趋势\历史趋势向导（HistData）放入窗口。

这将自动形成若干标记名（Tag）。

有关标记名以HDW开头加上它们的DDE的ITEM命名。

这些标记名说明如下：HDWDATADIR 消息型历史数据文件的目录的路径名，可用函数赋值例如HDWDataDir = HTGetLogDirectory(); HDWDBDIR 消息型InTouch 标记名字典的目录的路径名，可用函数赋值例如HDWDBDir = InfoInTouchAppDir(); HDWSTARTDATE 消息型与$DateString相同格式的数据采样开始日期HDWSTARTTIME 消息型使用24 小时时钟的HH:MM:SS 格式的数据采样开始时间HDWDURATION 消息型数据时间长度（报表时间总长度）可以用星期，天时，分，秒，等来表示下面是有效的字符：w 星期，d 天，h 小时，m 分，s 秒。

允许使用小数值例如扩.5s 表示500 毫秒若只需一个样本请将DURATION 设为0 零HDWINTERVAL 消息型采样间隔的时间长度可以用星期日小时分和秒来表示例如1W 表示一星期允许使用小数值例如用.25d 来表示6小时有效字符与HDDURATION相同注意DURATION 和INTERVAL 允许的最大时间长度均为6 周这适用于所有请求类型日秒等例如如果使用日则最大值为42，7 天x 6 周= 42HDWTAGS 消息型历史数据的标记名列表（报表中需要的标记名）以TagA,TagB,TagZ 格式输入，此外采样日期和或时间可以通过使用内部系统标记名$Date 和$Time 来请求例如"$Date,TagA,TagB" 或"$Time,TagA,TagB" 或"$Date,$Time,TagA,TagB"HDWTAGS1, TAGS2,.... 消息型HDWTAGS 字符串在WindowViewer 中的长度可以为131 个字符在Excel 中的长度可以为255 个字符字符串，可以通过迭加标记名项目Tags1 Tags2等来延长以适应更长字符串的要求，如果标记名需附加额外的标记名文本请在字符串末输入一个加号（+）例如，TAGS="$Date,ProdLevel,ProdTemp,+"TAGS1="ReactLevel,Temp,GasLevel,+"TAGS2="MotorStatus"注意不允许使用重复标记名，每个标记字符串的最大长度为512字节HDWFILENAME 消息型规定生成的.CSV文件的路径和名称例如，C:\INTOUCH\HDFILE.CSV HDWWRITEFILE 整型当设置为1 时HistData 会将请求数据写入由FILENAME 项目名指定的文件，当文件更新完成后WRITEFILE 会自动重置为0零STATUS 离散型显示最后一次操作的状态1 表示成功，0 零表示出错ERROR 消息型包含上次错误说明的字符串，如STATUS 为1 则显示无，如STATUS 为0 零则显示错误消息字符串前9个TAG规定数据的内容，HDWWRITEFILE=1是写.CSV文件的命令，最后两个用于检查状态和错误。

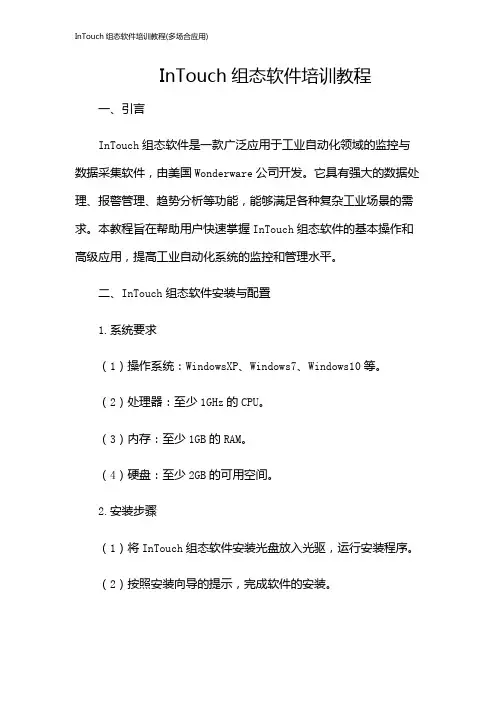

InTouch组态软件培训教程一、引言InTouch组态软件是一款广泛应用于工业自动化领域的监控与数据采集软件，由美国Wonderware公司开发。

它具有强大的数据处理、报警管理、趋势分析等功能，能够满足各种复杂工业场景的需求。

本教程旨在帮助用户快速掌握InTouch组态软件的基本操作和高级应用，提高工业自动化系统的监控和管理水平。

二、InTouch组态软件安装与配置1.系统要求（1）操作系统：WindowsXP、Windows7、Windows10等。

（2）处理器：至少1GHz的CPU。

（3）内存：至少1GB的RAM。

（4）硬盘：至少2GB的可用空间。

2.安装步骤（1）将InTouch组态软件安装光盘放入光驱，运行安装程序。

（2）按照安装向导的提示，完成软件的安装。

（3）安装过程中，请确保所有选项均为默认设置，以便顺利完成安装。

3.配置InTouch组态软件（1）启动InTouch组态软件，进入“配置”菜单。

（2）设置通信参数，包括串口、以太网等通信方式。

（3）添加设备驱动程序，以便与现场设备进行通信。

（4）创建项目，设置项目属性，如工程名称、通信地质等。

三、InTouch组态软件基本操作1.创建画面（1）启动InTouch组态软件，进入“设计”菜单。

（2）选择“新建画面”，设置画面大小和背景颜色。

（3）从工具箱中拖拽图形、文本、按钮等控件到画面中。

（4）调整控件的大小和位置，设置控件的属性，如颜色、字体等。

2.数据绑定（1）在画面中添加数据源，如标签、数据库等。

（2）将数据源与控件进行绑定，实现数据的实时显示。

（3）设置数据刷新频率，确保数据的实时性。

3.动画效果（1）为控件添加动画效果，如闪烁、移动等。

（2）设置动画的触发条件，如按钮、数据变化等。

（3）调整动画的参数，如速度、次数等。

四、InTouch组态软件高级应用1.报警管理（1）创建报警事件，设置报警条件。

（2）设置报警级别，如提示、警告、故障等。

HISTDATA在InTouch中如何使用excel做报表在InTouch中有很多做报表的方法，本文介绍在InTouch中如何使用excel来做报表。

首先在Wonderware InTouch 中使用历史数据导出工具histdata , 将Wonderware InTouch 生成的历史数据导出到文本文件excel中。

然后您可以在excel中通过函数对这些数据进行处理生成您需要的数据，如流量、压力、液位等。

再通过intouch提供的DDE协议将excel 中的数据在intouch中您制作的那个表格里显示出来。

以下是用histdata将intouch历史数据导出到excel中的一些步骤：1、在Wonderware InTouch 中配置访问名2、使用INTOUCH向导，打开向导的“趋势”组。

选择histdata 向导，粘贴到窗口。

双击给其指定一个“历史趋势”型标记名。

3、使用histdata向导时，会自动创建histdata标记名。

进入标记名字典可以看到一些以HDW 开头的io型标记名，如HDWDataDir。

Wonderware InT ouch 自动生成需要的标记名，这些标记名说明如下：HDWDATADIR 消息型历史数据文件的目录的路径名例如HDWDataDir = HTGetLogDirectory();HDWDBDIR 消息型InTouch 标记名字典的目录的路径名例如HDWDBDir = InfoInTouchAppDir();HDWSTARTDATE 消息型与$DateString相同格式的数据采样开始日期HDWSTARTTIME 消息型使用24 小时时钟的HH:MM:SS 格式的数据采样开始时间HDWDURATION 消息型数据时间长度（报表时间总长度），可以用星期，天时，分，秒，等来表示下面是有效的字符：w 星期，d 天，h 小时，m 分，s 秒。

允许使用小数值例如.5s 表示500 毫秒，若只需一个样本请将DURATION 设为0 零HDWINTERVAL 消息型采样间隔的时间长度，可以用星期日小时分和秒来表示例如1W 表示一星期允许使用小数值例如用.25d 来表示6小时，有效字符与HDDURATION 相同，注意DURATION 和INTERVAL 允许的最大时间长度均为6周，这适用于所有请求类型日、秒等，例如如果使用日则最大值为42，7 天x 6 周= 42HDWTAGS 消息型历史数据的标记名列表（报表中需要的标记名），以TagA,TagB,……TagZ 格式输入，此外采样日期和或时间可以通过使用内部系统标记名$Date 和$Time 来请求，例如"$Date,TagA,TagB" 或"$Time,TagA,TagB" 或"$Date,$Time,TagA,TagB"HDWTAGS1, TAGS2,.... 消息型HDWTAGS 字符串在WindowViewer 中的长度可以为131 个字符在Excel 中的长度可以为255 个字符字符串，可以通过迭加标记名项目Tags1 Tags2 等来延长以适应更长字符串的要求，如果标记名需附加额外的标记名文本请在字符串末输入一个加号（+）例如，TAGS="$Date,ProdLevel,ProdTemp,+"TAGS1="ReactLevel,Temp,GasLevel,+" TAGS2="MotorStatus"注意不允许使用重复标记名，每个标记字符串的最大长度为512字节HDWFILENAME 消息型规定生成的.CSV文件的路径和名称，例如，D:\report.csv HDWWRITEFILE 整型当设置为1时HistData 会将请求数据写入由FILENAME 项目名指定的文件，当文件更新完成后WRITEFILE 会自动重置为0零STATUS 离散型显示最后一次操作的状态1 表示成功，0 零表示出错ERROR 消息型包含上次错误说明的字符串，如STATUS 为1 则显示无，如STATUS为0 零则显示错误消息字符串前9个TAG规定数据的内容，HDWWRITEFILE=1是写.CSV文件的命令，最后两个用于检查错误。

Intouch报表作法（access版）一．将电脑的时间格式设为如下二．如果电脑没有dtpicker控件，可将mscomct2.ocx控件拷贝到“C:\WINDOWS\system32”目录下，在开始-运行中输入“mscomct2.ocx”进行注册，即可用。

(注册方法：regsvr32 mscomct2.ocx)。

三．做excel报表模板REPORT.xls，如下1.做报表模板，设置每一列的数据格式（字体和小数位数等）。

2.在“工具\宏\visual basic编辑器”进入VB环境插入窗体如下图如果工具箱没有没有dtpicker控件，在工具箱空白处鼠标右键-附件控件中找。

3.“工具\控件”菜单下添加如下引用。

四．Intouch安装时选上intouch自带的SQL安装包。

1.在intouch“特别\SQL访问管理器\绑定列表（B）”下添加列表（可见多个列表）。

绑定列表名为REPORT1。

如下图：2.在“控制面板”-管理工具-数据源（ODBC）下“系统DSN选项卡”中创建数据源。

本例中数据源名为INTOUCHDSN,“创建”-保存在某一目录下。

（本例中在“E:\REPORT\TEMPLAT”目录下，文件名为MYREPORT.mdb）3.打开MYREPORT.mdb，第一项“使用设计器创建表”，分别配置字段（字段名和intouch绑定列表中的“列名”对应，注意大小写），配置字段的数据类型（数字），属性表中配置字段大小为“小数”或“双精度”。

保存为TABLE1.4.INTOUCH-“应用程序脚本”中输入如下函数STA TUS=SQLConnect( ConnectionID, "Provider=MSDASQL;DSN=INTOUCHDSN;UID= ;PWD= " );INTOUCH-“数据改变脚本”中输入如下函数STA TUS=SQLInsert( ConnectionID,"TABLE1","REPORT1" );STA TUS=0表示没有错误。
