汽机轴封系统介绍

生产培训教案主讲人：郑汉技术职称：工程师所在生产岗位：值长讲课时间： 2010 年 8月生产培训教案培训题目：汽轮机轴封系统培训目的：通过系统图的讲解，从系统构成、运行方式、阀门状态、隔离步序等方面，对所培训的系统全面梳理，迅速提高现有作业人员对系统的熟悉和掌握程度。

夯实人员技能基础，提高工作效率，保证生产安全。

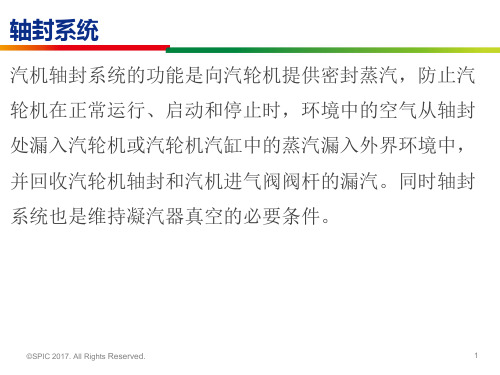

内容摘要：一、汽机轴封系统图二、轴封系统介绍三、轴封系统投运四、润滑油中进水的原因五、防止油中进水的措施培训内容：一、我厂汽轮机轴封系统图二、轴封系统原理介绍1、轴封系统的功能轴封系统的功能是在转子穿出汽缸处，防止空气进入汽缸或蒸汽由汽缸漏出。

并回收汽机的汽封漏汽，利用其热量加热部分凝结水，同时还可抽出汽机轴封系统的气体混合物，防止蒸汽漏出到机房或油系统中去。

2、轴封原理在汽轮机起动和低负荷时（图A），所有汽缸中压力都低于大气压力。

密封汽供到“X”腔室，通过汽封片一边漏入汽轮机，另一边漏到“Y”腔室。

“Y”腔室由装于汽封冷却器上的电动机驱动的风机使之保持稍低于大气的压力。

从而使空气从大气通过外部汽封片漏到“Y”腔室。

漏泄蒸汽和空气混合物通过与汽封冷却器的连接管从“Y”腔室抽出。

当高压、中压或高、中压合缸的排汽压力超过“X”区的压力时，汽流在内汽封环发生相反流动。

随着排汽区压力增加，流量也增加，因此对于一个单独高压缸的汽封，在大约10%负荷时变成自密封，而对于一个中压或高、中压合缸的汽封，在大约25%负荷时变成自密封。

大于这一负荷，蒸汽从“X”区排出，通到汽封系统总管。

蒸汽再由总管流至低压汽封。

如有任何过剩的蒸汽，则通过溢流阀流到凝汽器。

主机轴封采用的是迷宫式汽封。

这种汽封由带汽封齿的汽封环，固定在汽缸上的汽封套和固定在转子上的轴套三部分组成。

这种汽封是通过把蒸汽的压力能转换成动能，再在汽封中将汽流的动能以涡流形式转换成热能而消耗。

在汽封前后压差及漏汽截面一定的条件下，随着汽封齿数的增加，每个汽封齿前后压差相应减少，这样流过每一汽封齿的流速就比无汽封齿时小的多，就起到减少蒸汽的泄露量的作用。

汽机技术轴封系统知识讲解1.系统功能1）防止蒸汽通过汽轮机汽缸端部密封的间隙泄漏到汽轮机间，以及当汽缸中存在真空时空气漏入汽缸；2）防止蒸汽从汽机旁路阀，汽机的截止阀和调节阀的阀杆处泄漏；2、系统设备特性1）盘车装置投运前，不允许向汽轮机的轴封供蒸汽，以免转子弯曲。

2）当盘车装置停运时，停止向汽轮机的轴封供蒸汽。

3）当汽轮机启动时由厂用蒸汽系统向轴封供蒸汽。

4）系统预热时，压力调节器前的轴封供汽管道的升压速度不应该超过0.05MPa∕min o5）汽轮机轴封总管处的蒸汽压力在0.021~0.032MPa（绝对压力）之间。

轴封加热器汽侧负压。

正常运行时真空在500~750Pa范围之内，通常是700Pa o6）为了防止润滑油系统的油中进水，不允许蒸汽从汽轮机装置的轴封漏出。

当发现轴封处有蒸汽时，检查轴封回汽、轴封蒸汽压力调节器的工作情况以及轴封蒸汽至排汽装置管系的密封性。

7 ）在停运凝结水泵后5分钟内停止向汽轮机的轴封供汽。

8 ）轴封供汽必须具有不小于14。

（：的过热度。

9）盘车之前不得投入轴封供汽系统，以免转子弯曲。

10）低压汽封供汽温度121-177o C z控制定值150o C o11）在启动和停机时，要尽量减小轴封蒸汽和转子表面间的温差，防止汽封部位由于热应力而造成转子损坏。

12）如热态启动采用辅汽向轴封供汽，则应注意蒸汽温度，不得使轴封汽温与转子表面金属温差超过最大允许值。

2.系统统的工作原理和简要说明1）汽机轴封系统从汽机启动（盘车装置，轴封加热器投运后）到锅炉停止向凝汽器供汽期间一直运行。

2）轴封供汽系统是自密封式，并有防止汽轮机进水而损坏汽轮机的措施3）由厂用蒸汽母管向轴封供汽。

在向汽机轴封总管供汽的管线上安装了调节阀，调节阀由调节器自动控制或者由运行人员遥控。

当调节阀故障时可以用它的旁路阀向轴封供汽。

4）在汽机负荷从20%到100%额定负荷之间时,蒸汽从高压缸的轴封供到总管，从这儿流到低压缸的轴封。
