LTE总结1、系统帧号(systｅｍ frａmｅ numｂer）SFN位长为10bit,也就就就是取值从０-１02３循环。
在PＢCH得ＭＩB广播中只广播前8位，剩下得两位根据该帧在PＢCH 4０ms周期窗口得位置确定,第一个10mｓ帧为0０，第二帧为0１,第三帧为10,第四帧为11。
ＰBCＨ得40ms窗口手机可以通过盲检确定。
2、cｏｄｅwｏrd-laｙer-raｎk-aｎtenｎa portcodｅｗｏrd 就就是经过信道编码与速率适配以后得数据码流。
在MIMO系统中,可以同时发送多个码流,所以可以有1,２甚至更多得ｃｏdeｗorｄs。
但就就是在现在LTE系统中,一个ＴTＩ最多只能同时接收与发送2个TB,所以最多2个codewordｓ；layer与信道矩阵得“秩”(raｎｋ）就就是一一对应得，信道矩阵得秩就就是由收发天线数量得最小值决定得。
例如4发２收天线,那么ｌaｙer/rank = 2;４发4收天线，lａyer/ｒａnk＝4；coｄｅword得数量与lａyeｒ得数量可能不相等,所以需要一个lａｙｅr mapper把coｄeｗord流转换到lａyｅr上(串并转换)；一根天线对应一个laｙer,经过ｌayer mａｐｐer得数据再经过precoｄing矩阵对应到不同得ａｎtenｎa port发送。
３、层映射(lａyer maｐping)与预编码(preｃodiｎg）层映射(layer maｐpinｇ)与预编码（preｃoｄing)共同组成了ＬTＥ得MIMＯ部分。
其中层映射就就是把码字（cｏdewoｒｄ)映射到层（lａyｅｒ），预编码就就是把数据由层映射到天线端口，所以预编码又可以瞧做就就是天线端口映射。
码字可以有1路也可以有两路,层可以有1,２，3,4层,天线端口可以有1个,２个与４个。
当层数就就是3得时候，映射到4个天线端口,不存在3个天线端口得情况。
LTE中得预编码指代得就就是一个广义得ｐreｃoding,泛指所有在ＯFDM之前层映射之后所进行得将层映射到天线端口得操作，既包含传统得prｅcoding(也就就就是空分复用，层数)１,可以就就是基于码本与非码本)也包含传统意义上得发送分集(SFBＣ、空时码之类得）。
MIMO 学习心得 --------Ellen wangLTE的7个传输模式中6 个分别应用了四种MIMO技术方案：传输分集〔TD〕，波束赋型〔Beamforming〕，空间复用〔SM〕，多用户MIMO〔MU-MIMO〕：1.为普通单天线传输模式。
2.TransmitDiversity 模式：分2发送天线的SFBC，和4发送天线的SFBC+FSTD两种方案。
2发送天线的SFBC : SFBC是由STBC〔Space Time Block Code〕演变而来，由于OFDM一个slot的符号数为奇数，因此不适于使用STBC，但频域资源是以RB=12个子载波来分配的，因此可以用连续两个子载波来代替连续两个时域符号，从而组成SFBC。
而当使用4发送天线时，SFBC+FSTD〔Frequency Switched TransmitDiversity〕被采用。
3.SM-open loop，UE仅仅反应信道的RI〔Rank Indicator〕。
此时基站会使用CDD〔Cycle Delay Diversity〕技术。
4.SM-close loop，UE根据信道估计的结果反应适宜的PMI〔PrecodingMatri* Indicator〕。
(如利用系统容量最大计算适宜的PMI)5.MU-MIMO，该方案将一样的时频资源通过空分，分配给不同的用户。
6.close loop rank1——SM or BF，UE反应信道信息使得基站选择适宜的Precoding。
7.UE Special RS——BF，和BeamForming的前一种方式不同，这种方式无需UE反应信道信息，而是基站通过上行信号进展方向估计，并在下行信号中插入UE Special RS。
基站可以让UE汇报UE Special RS估计出的CQI。
空间复用是为了提高传输数据数量，基于多码字的同时传输，即多个相互独立的数据流通过映射到不同的层，再由不同的天线发送出去。

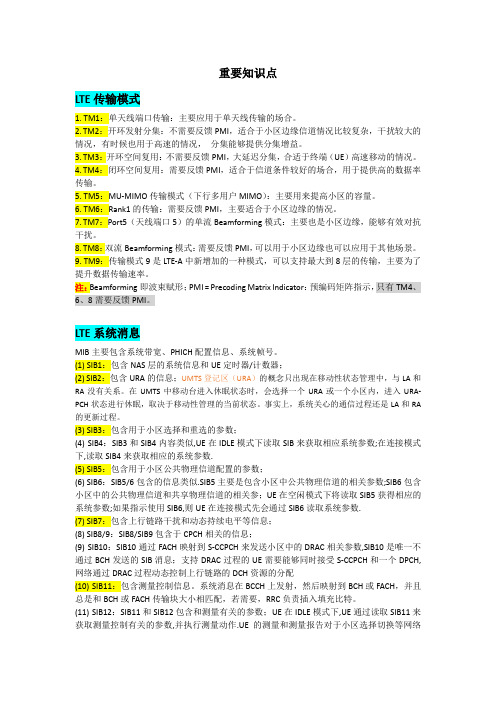

重要知识点LTE传输模式1. TM1：单天线端口传输：主要应用于单天线传输的场合。
2. TM2：开环发射分集：不需要反馈PMI，适合于小区边缘信道情况比较复杂，干扰较大的情况，有时候也用于高速的情况，分集能够提供分集增益。
3. TM3：开环空间复用：不需要反馈PMI，大延迟分集，合适于终端（UE）高速移动的情况。
4. TM4：闭环空间复用：需要反馈PMI，适合于信道条件较好的场合，用于提供高的数据率传输。
5. TM5：MU-MIMO传输模式（下行多用户MIMO）：主要用来提高小区的容量。
6. TM6：Rank1的传输：需要反馈PMI，主要适合于小区边缘的情况。
7. TM7：Port5（天线端口5）的单流Beamforming模式：主要也是小区边缘，能够有效对抗干扰。
8. TM8：双流Beamforming模式：需要反馈PMI，可以用于小区边缘也可以应用于其他场景。
9. TM9：传输模式9是LTE-A中新增加的一种模式，可以支持最大到8层的传输，主要为了提升数据传输速率。
注：Beamforming即波束赋形；PMI = Precoding Matrix Indicator：预编码矩阵指示，只有TM4、6、8需要反馈PMI。
LTE系统消息MIB主要包含系统带宽、PHICH配置信息、系统帧号。
(1) SIB1：包含NAS层的系统信息和UE定时器/计数器；(2) SIB2：包含URA的信息；UMTS登记区（URA）的概念只出现在移动性状态管理中，与LA和RA没有关系。
在UMTS中移动台进入休眠状态时，会选择一个URA或一个小区内，进入URA-PCH状态进行休眠，取决于移动性管理的当前状态。
事实上，系统关心的通信过程还是LA和RA 的更新过程。
(3) SIB3：包含用于小区选择和重选的参数；(4) SIB4：SIB3和SIB4内容类似,UE在IDLE模式下读取SIB来获取相应系统参数;在连接模式下,读取SIB4来获取相应的系统参数.(5) SIB5：包含用于小区公共物理信道配置的参数；(6) SIB6：SIB5/6包含的信息类似.SIB5主要是包含小区中公共物理信道的相关参数;SIB6包含小区中的公共物理信道和共享物理信道的相关参；UE在空闲模式下将读取SIB5获得相应的系统参数;如果指示使用SIB6,则UE在连接模式先会通过SIB6读取系统参数.(7) SIB7：包含上行链路干扰和动态持续电平等信息；(8) SIB8/9：SIB8/SIB9包含于CPCH相关的信息；(9) SIB10：SIB10通过FACH映射到S-CCPCH来发送小区中的DRAC相关参数,SIB10是唯一不通过BCH发送的SIB消息；支持DRAC过程的UE需要能够同时接受S-CCPCH和一个DPCH,网络通过DRAC过程动态控制上行链路的DCH资源的分配(10) SIB11：包含测量控制信息。
MIMO 技术的关键是有效避免天线之间的干扰，以区分多个并行数据流。
众所周知，在水平衰落信道中可以实现更简单的MIMO 接收。
而在频率选择性信道中，由于天线间干扰和符号间干扰混合在一起，很难将MIMO 接收和信道均衡分开处理。
如果采用将MIMO 接收和信道均衡混合处理的MIMO 接收均衡的技术，则接收机会比较复杂。
因此，由于每个OFDM 子载波内的信道(带宽只有15KHz)可看作水平衰落信道，MIMO 系统带来的额外复杂度可以控制在较低的水平（随天线数量呈线性增加）。
相对而言，单载波MIMO 系统的复杂度与天线数量和多径数量的乘积的幂成正比，很不利于MIMO 技术的应。
MIMO 系统在一定程度上可以利用传播中多径分量，也就是说MIMO 可以抗多径衰落，但是对于频率选择性深衰落，MIMO 系统依然是无能为力。
目前解决MIMO 系统中的频率选择性衰落的方案一般是利用均衡技术，还有一种是利用OFDM。
4G 需要极高频谱利用率的技术，而OFDM 提高频谱利用率的作用毕竟是有限的，在OFDM 的基础上合理开发空间资源，也就是MIMO-OFDM，可以提供更高的数据传输速率。
另外ODFM 由于码率低和加入了时间保护间隔而具有极强的抗多径干扰能力。
由于多径时延小于保护间隔，所以系统不受码间干扰的困扰，这就允许单频网络（SFN）可以用于宽带OFDM系统，依靠多天线来实现，即采用由大量低功率发射机组成的发射机阵列消除阴影效应，来实现完全覆盖。
1、多普勒频移设手机发出信号频率为fT，基站收到的信号频率为fR，相对运动速度为Ｖ，Ｃ为电磁波在自由空间的传播速度(光速)；fdoppler即为多普勒频移。
例360km/h车速，3GHz频率的多普勒频移：子载波间隔确定-多普勒频移影响￭2GHz频段，350km/h带来648Hz的多普勒频移，对高阶调制（64QAM）造成显著影响。
￭低速场景，多普勒频移不显著，子载波间隔可以较小￭高速场景，多普勒频移是主要问题，子载波间隔要较大￭仿真显示，子载波间隔大于11KHz，多普勒频移不会造成严重性能下降￭当15KHz时，EUTRA系统和UTRA系统具有相同的码片速率，因此确定单播系统中采用15KHz的子载波间隔￭独立载波MBMS应用场景为低速移动，应用更小的子载波间隔，以降低CP开销，提高频谱效率，采用7.5KHz子载波￭Wimax的子载波间隔为10.98KHz，UMB的子载波间隔为9.6KHz2、OFDM（1）OFDM技术的优势￭频谱效率高各子载波可以部分重叠，理论上可以接近Nyquist极限。
TD-LTE网络中的多天线技术在无线通信领域，对多天线技术的研究由来已久。
其中天线分集、波束赋形、空分复用(MIMO)等技术已在3G和LTE网络中得到广泛应用。
1 多天线技术简介根据不同的天线应用方式，常用的多天线技术简述如下。
上述多天线技术给网络带来的增益大致分为：更好的覆盖(如波束赋形)和更高的速率(如空分复用)。
3GPP规范中定义的传输模式3GPP规范中Rel-9版本中规定了8种传输模式，见下表。
其中模式3和4为MIMO技术，且支持模式内(发送分集和MIMO)自适应。
模式7、8是单/双流波束赋形。
原则上，3GPP对天线数目与所采用的传输模式没有特别的搭配要求。
但在实际应用中2天线系统常用模式为模式2、3；而8天线系统常用模式为模式7、8。
在实际应用中，不同的天线技术互为补充，应当根据实际信道的变化灵活运用。
在TD-LTE系统中，这种发射技术的转换可以通过传输模式(内/间)切换组合实现。
上行目前主流终端芯片设计仍然以单天线发射为主，对eNB多天线接收方式3GPP标准没有明确要求。
2 多天线性能分析针对以上多天线技术的特点及适用场景，目前中国市场TD-LTE主要考虑两种天线配置：8天线波束赋形(单流/双流)和2天线MIMO(空分复用/发送分集)。
2.1 下行业务信道性能下图是爱立信对上述传输模式的前期仿真结果：在下行链路中，2、8天线的业务信道在特定传输模式下性能比较归纳如下：•8X2单流波束赋型(sbf)在小区边缘的覆盖效果(边缘用户速率)好于2X2空分复用，但小区平均吞吐速率要低于2X2 MIMO场景。
•8X2双流波束赋型(dbf)的边界速率要略好于2X2天线空分复用。
对于小区平均吞吐速率，在正常负荷条件下，二者性能相当。
在高系统负荷条件下，8X2双流波束赋型(dbf)增益较为明显。
在实际深圳外场测试中，测试场景为典型公路环境。
虽然站间距与城区环境相同，但无线传播条件更接近于郊区的特点，即空旷环境较多，信道相关性较强，有利于8天线波束赋形技术。
LTEMIMO模式的学习理解在传统的无线通信系统中，TDD和MIMO是分开研究的两个技术。
TDD技术利用同样的频谱资源实现上行和下行数据传输，而MIMO技术则通过使用多个天线进行数据传输，以提高系统的传输速率和容量。
然而，传统研究中未考虑TDD和MIMO技术的联合使用。
而LTEMIMO模式通过联合应用TDD和MIMO技术，能够更好地满足高密度无线网络中的容量需求。
它利用大规模天线阵列和空域信道优化算法，显著提高了系统的频谱效率和容量。
LTEMIMO模式的主要优势之一是提高了频谱效率。
传统无线通信系统中，由于频谱资源有限，系统容量往往受到限制。
而LTEMIMO模式通过使用大规模天线阵列，可以实现更高的天线增益和更好的信道选择，从而在相同的频谱资源下，提高系统的传输速率和容量。
另外，LTEMIMO模式还可以提高系统的覆盖范围和可靠性。
由于采用了TDD技术，上行和下行数据传输可以在同一频段上进行，避免了频率资源的浪费。
同时，由于采用了MIMO技术，系统具有更好的抗干扰性能和更好的传输质量，从而可以实现更远距离的传输和更可靠的通信。
此外，LTEMIMO模式还能够降低系统的功耗。
由于采用了TDD技术，上行和下行数据传输采用了同一频段，节省了系统的能量开销。
同时，由于采用了MIMO技术，系统可以通过空间多样性技术，减少功率传输，从而降低了系统的功耗。
尽管LTEMIMO模式具有诸多优势，但也面临一些挑战。
首先，由于采用了大规模天线阵列，系统的硬件实施需要面临一定的复杂性和成本挑战。
其次，由于空白频带的有限性，LTEMIMO模式可能受到频谱资源的限制。
为了克服这些挑战，进一步研究还需要推动LTEMIMO模式的进展。
在硬件实施方面，需要研发更高集成度的天线阵列和更高效的信号处理算法。
在频谱资源利用方面，应继续研究更好的频谱分配和调度算法，以最大程度地提高系统的频谱效率和容量。
总之，LTEMIMO模式是一种大规模天线技术，通过联合TDD和MIMO技术，提高了无线通信系统的容量和性能。
目录1 常用参数介绍 (2)1.1 PCC表示主载波，SCC表示辅载波，目前LTE(R9版本)都是采用单载波的，到4G(R10版本)有多载波联合技术，就有表示辅载波。
(2)1.2 PCI:物理小区标识，范围（0-503）共计504个 (2)1.3 判断扇区是否接反或鸳鸯线的方法 (2)1.4常用参数简介 (3)2 天线测量介绍 (4)3 MIMO参数介绍 (4)4 DL MCS参数介绍 (5)5 BLER参数介绍 (6)6 在信令中查看常见参数 (6)6.1 PCI、主频点、带宽应该是在建立默认承载的过程中的重配置信令里 (6)6.2 频段、子帧配比、特殊时隙配比在SIB1里 (7)6.3 小区带宽在主消息块里 (7)6.4 跟序列在重配置消息里 (8)6.5 RS在系统消息里 (8)6.6 PA值在eNodeB—UE的MSG4消息里（建立默认承载）UE级的参数 (9)6.7 PB在系统消息里（小区级参数） (9)6.8 TAC在SIB1里 (10)6.9 eNodeB及小区标识在SIB1里 (11)6.10 最小接入电平在SIB1里（乘以2） (12)1常用参数介绍1.1PCC表示主载波，SCC表示辅载波，目前LTE(R9版本)都是采用单载波的，到4G(R10版本)有多载波联合技术，就有表示辅载波。
1.2PCI:物理小区标识，范围（0-503）共计504个1.3判断扇区是否接反或鸳鸯线的方法断扇区接反的方法：例如百子亭三个扇区PCI分别是0/1/2 ，在1扇区主覆盖方向UE应该占用PCI是0，而实际测试占用是1，然后到2扇区主覆盖方向UE占用的PCI是0，这样就可以判定扇区接反。
判断扇区鸳鸯线的方法：例如百子亭三个扇区PCI分别是0/1/2，在1扇区主覆盖方向UE 应该占用PCI是0（或是PCI是1），看邻区表窗口，PCI:0和1，的RSRP值非常接近；然后到在2扇区主覆盖方向UE应该占用PCI是0（或是PCI是1），看邻区表窗口，PCI:0和1，的RSRP值也非常接近；这样可以判定是鸳鸯线了。
LTE天线单双流BF-MIMO及其参数学习总结TD-LTE网络中的多天线技术在无线通信领域，对多天线技术的研究由來己久。
其中夭线分集、波束赋形、空分复用（MIMO）等技术己在3G和LTE网络中得到广泛应用。
1多夭线技术简介根据不同的夭线应用方式，常用的多夭线技术简述如下。
上述多夭线技术给网络带來的增益大致分为：更好的覆盖（如波束赋形）和更高的速率（如空分复用）。
3GPP规范中定义的传输模式3GPP规范中Rel-9版本中规定了 8种传输模式，见下表。
其中模式3和4为MIMO技术，IL支持模式内（发送分集和HIMO）口适应。
模式7、8是单/双流波束赋形。
原则上，3GPP对夭线数目与所采用的传输模式没有特别的搭配耍求。
但在实际应用中2夭线系统常用模式为模式2、3；而8天线系统常用模式为模式7、8。
在实际应用中，不同的天线技术互为补充，应当根据实际信道的变化灵活运用。
在 TD-LTE系统中，这种发射技术的转换可以通过传输模式（内/间）切换组合实现。
上行目前主流终端芯片设计仍然以单天线发射为主，对eNB多天线接收方式3GPP标准没有明确要求。
2多天线性能分析针对以上多夭线技术的特点及适用场景，目前中国市场TD-LTE主耍考虑两种天线配置：8天线波束赋形（单流/双流）和2天线MIMO（空分复用/发送分集）。
2.1下行业务信道性能下图是爱立信对上述传输模式的前期仿真结果：在下行链路中，2、8夭线的业务信道在特定传输模式下性能比较归纳如下：?8X2单流波束赋型（sbf）在小区边缘的覆盖效果（边缘用户速率）好于2X2空分复用, 但小区平均吞吐速率要低于2X2 MIMO场景。
?8X2双流波束赋型(dbf)的边界速率要略好于2X2夭线空分复用。
对于小区平均吞叶速率，在正常负荷条件下，二者性能相当。
在高系统负荷条件下，8X2双流波束赋型(dbf) 增益较为明显。
在实际深圳外场测试中，测试场景为典型公路环境。
虽然站间距与城区环境相同，但无线传播条件更接近于郊区的特点，即空旷环境较多，信道相关性较强，有利T- 8 X线波束赋形技术。
对固定模式的测试结果与上述仿真结果基本一致：引入模式内/间切换后8 夭线在小区中心采用模式3,边缘则为模式7,因此在小区边缘优于2夭线，小区中心相当，小区半均速率较好于2夭线。
值得注意的是，采用模式7的比例仅有20%左右，大多数场景采用的是模式3,即与2天线差别不大。
2. 2下行控制信道及覆盖能力对于8夭线广播信道，由于要实现全小区覆盖，波束赋形技术在业务信道的增益不复存在。
通常采用引入广播权值静态赋形(65。
)的方式发送。
根据不同夭线厂家提供的广播信道的赋形权值，其广播信道的发射功率只有总的可用功率的60%左右。
因此，静态赋形的方式将导致广播信道覆盖比2夭线方案差，特别是在小区边缘广播信道功率有很大损失。
针对这些问题，爱立信提出了无功率损失的增强型公共信道发送方案，有效克服了静态赋形的功率损失问题，提升广播信道的覆盖。
使得8天线公共信道获得与2天线相当的覆盖能力。
在深圳外场测试中，我们看到类似的现象。
下图是用扫频仪在相同环境中测得的结果。
从图中可以看到，2夭线系统中的RSRP覆盖效果与8夭线的覆盖相比主瓣方向略强，但基本相当。
2.3上行天线接收分集增益上行接收方面，理论上当8夭线的单元天线增益与2夭线的增益相同时，会有6dB的接收分集增益。
而实际系统中，在夭线长度相当时2夭线的增益往往高丁•相同高度的8天线的单元夭线增益1. 5-2. 5dB左右。
例如，在进行中的TD-LTE试验网中，选用了 2天线和8天线(FAD)天线方案。
在同为140cm长度的条件下，8天线(FAD)的单元天线的增益为16-17dBi,而国际上在LTE- FDD/TD-LTE广泛应用的凯士林(Kathrein)和安徳鲁(Andrew)的2夭线增益均可以达到 18. 5dB 以上。
这一差异也反映在目前的一些工程设计实践中，例如在网络设计中将2夭线的增益设定为18dBi,而8天线的单元有效增益设定为14. 5dBio因此，实际网络中的8夭线接收和2夭线接收的差异应当为3dB左右。
3多夭线应用场景波束赋型在业务信道功率受限时，可以提高网络边界的下行和上行速率，适用于有视距传输（LOS）、强相关的环境，例如郊区、乡村等以覆盖为目的的环境。
在城区和密集城区（站间距大约200到500米左右时），无线传播环境复朵，杂散严重，以NL0S为主，信道相关性大大降低，此时下行波束赋型的效果大打折扣，而空分复用在该场景下有很大优势（2、8天线的空分复用无大差异）。
在规划网络覆盖时，往往以小区边界速率为设计目标。
在上行边缘速率要求较高时，网络中通常是上行业务信道受限。
然而在实际网络中，小区覆盖半径由终端最终是否移出服务区來判定，此时的决定因素并非是业务信道的速率而是广播信道的覆盖。
具体來看：?当上行业务信道为受限因素（例如边缘速率要求很高）时，8夭线方案的覆盖范围要大于2夭线？当上行业务信道不构成限制而以终端是否出服务区作为覆盖范围的判决依据时（这往往是更为常见的情况），由I•前面提到的8夭线在广播信道的短板，使得8 天线的覆盖范围有可能小于2天线。
由此可知，8天线方案虽然能够提升的上下行的业务信道性能，但固有的广播信道的短板使得工程实践中可能无法达到扩大覆盖，减少站点的目的。
4国际商用情况及未來的演进8夭线虽然在边缘速率等方面性能优T- 2 X线，但在实际应用中，具体效果还受夭线的校准精度、天线性能（随时间）恶化等因素影响有所缩小。
工程安装实施方面，8天线的夭面要求较高，建站方案更为复杂，需兼顾承重，风荷，共夭线等因素。
这将导致站点成本显著增加。
另外故障隐患的激增，以及耗电的增加（如釆用8通道RRU）,都将直接提升 OPEXo迄今为止，全球己商用的LTE网络多采用2夭线部署（空分复用/发送分集），主要原因是2夭线方案技术和产业链更为成熟，运维成本低。
其稳定优良的性能在广泛的商用中得到验证。
而8天线方案目前商用LTE网络中还没有可借鉴的成功经验。
5小结综上所述，技术上波束赋形和空分复用各有所长。
8夭线由于釆用了模式3/7 口适应, 相对2夭线业务信道主要在小区边缘更有优势。
由T- 8 X线传输控制信道的短板，使得8 夭线的控制信道覆盖略逊于2夭线，由此可能导致8夭线覆盖增益的不确定性。
在城区及密集城区等典型LTE覆盖场景中，2、8夭线的性能差异并不明显；而2天线夭面要求低，馈线少，易丁•安装，因此建议采用2天线的方案。
在郊区等以覆盖为主要目的的场景，8天线在业务信道的优势得以发挥。
因此针对不同场景，可对2、8天线进行灵活部署，互相补充。
受夭面制约(在相同夭线长度的条件下)，8夭线的单元夭线的增益较2尺线增益低1.5-2. 5dB°工程实践中，通常将8夭线单元增益设为14. 5dBi,而2夭线增益设为18dBi。
因此，8天线相对于2天线的实际增益优势约为3dB,而非6dB。
单双流的解释、这里的“流”指的是数据流，数据传输的一种形式“单” “双”是指有多少路数据在同时传输。
在LTE中，数据传输有普通单夭线传输，分集传输和MIMO空间复用。
普通的单夭线传输，数据流只有一路，所以是单流分集传输，虽然数据有多路在传输，但两路数据流传输的顺序不同，内容相同，所以对于用户來说，还是单流，只是提髙了数据传输的有效性HIMO空间复用利用多个夭线，同时传输不同内容，对于用户來说，相当于一次有多路数据流，我们成为双流2、室分小区如果只有一套天馈系统，那么必然只能单流：如果是两套分布系统，可以实现双流：3、宏站每个扇区都是有多个夭线的，可以很容易实现双流；4、双流的启动是门限定义的，一般比如说超过10dB启动双流，低T 8dB回到单流，那么10和8就是需要再系统中配置的门限。
下行 MIMO 1. 1HIMOADAPTIVESWITCH (MIMO 传输模式口适应开关)(1)参数简要说明含义：对于多天线eNB,该参数用來控制下行传输模式是否口适应以及口适应配員的范围。
类型：枚举类型取值范围：NO_ADAPTIVE(NO_ADAPTIVE), OL_ADAPTIVE(OL_ADAPTIVE)、CL_ADAPTIVE(CL_ADAPTIVE)、OC_ADAPTIVE (OC_ADAPTIVE)单位：N/A缺省值：OL.ADAPTIVE(OL.ADAPTIVE)约束关系：BFALGOSWITCH取值为OFF时有效影响范围：CELL (2)参数查看修改方法查看方法：LST MIMOADAPTIYEPARACFG:;修改方法：MOD MIMOADAPTIVEPAIt^CFG: MIMO.WAPTIVESWITCH=X: 1.2FIXEDMIMOMODE (固定传输模式)(1)参数简要说明含义：对于多夭线eNB,该参数用來选择特定MIMO传输模式。
类型：枚举类型取值范围:TM2 (TM2), TM3 (TM3), TM4 (TM4), TM6 (TM6)单位:N/A 缺省值:TM3 约束关系：BFALGOSWITCH取值为OFF且HIMOADAPTIVESWITCH取值为NO_ADAPTIVE(NO_ADAPTIVE)时，按照该参数设置固定的传输模式；否则该参数无效。
影响范围：CELL (2)参数查看修改方法查看方法：LST MIMOADAPTIVEPARACFG:;修改方法：MOD MIMOADAPTIVEPAIt^CFG: FIXEDMIMOMODE=X;感谢您的阅读，祝您生活愉快。
