微波技术与天线总结

微波天线与技术课程报告汇总《微波技术与天线》课程考察报告姓名：专业班级：学号：指导老师：许焱平绪论1．微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科，它的基本理论是经典的电磁场理论，研究电磁波沿传输线的传播特性有两种分析方法。

一种是“场”的分析方法，即从麦克斯韦方程出发，在特定边界条件下解电磁波动方程，求得场量的时空变化规律，分析电磁波沿线的各种传输特性；另一种是“路”的分析方法，即将传输线作为分布参数电路处理，用克希霍夫定律建立传输线方程，求得线上电压和电流的时空变化规律，分析电压和电流的各种传输特性。

2．微波的定义：把波长从1m 到0.1mm 范围内的电磁波称为微波。

微波波段对应的频率范围为: 300MHz ～3000GHz 。

在整个电磁波谱中，微波介于超短波与红外线之间，是频率最高的无线电波，它的频带宽度比所有普通无线电波波段总和宽1000倍。

一般情况下，微波又可划分为分米波、厘米波和毫米波和亚毫米四个波段。

3．微波具有如下主要特点：（1)似光性；（2)穿透性；（3)宽频带特性；（4)热效应特性；（5）散射特性；（6）抗低频干扰特性；（7）视距传输特性；（8）分布参数的不确定性；（9）电磁兼容和电磁环境污染。

4．微波技术的主要应用：（1)在雷达上的应用；（2)在通讯方面的应用；（3)在科学研究方面的应用；（4)在生物医学方面的应用；（5)微波能的应用。

f λ31081051010(m)(Hz)3103231063109-13101210-43101510-73101810-10无线电波宇宙射线射频目录绪论 (1)目录 (2)一、均匀传输线理论 (3)二、规则金属波导 (4)三、微波集成传输线……………………5四、微波网络基础 (5)五、微波元器件 (6)六、天线辐射与接收的基本理论 (7)七、电波传播概论 (8)八、线天线 (9)九、面天线 (10)十、微波应用系统 (11)心得体会 (12)本课程我们共学习了十章，主要学习了均匀传输线理论、规则金属波导、微波集成传输线、微波网络基础、微波元器件、天线辐射与接收理论、电波传播概论、线天线、面天线、微波应用系统。

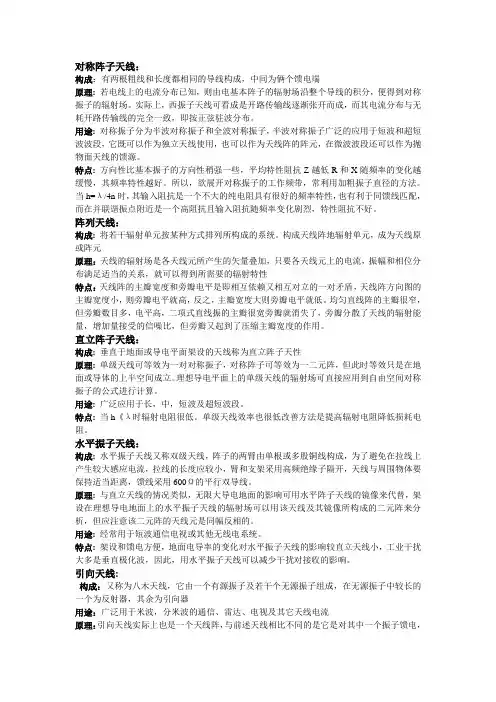

对称阵子天线：构成：有两根粗线和长度都相同的导线构成，中间为俩个馈电端原理: 若电线上的电流分布已知，则由电基本阵子的辐射场沿整个导线的积分，便得到对称振子的辐射场。

实际上，西振子天线可看成是开路传输线逐渐张开而成，而其电流分布与无耗开路传输线的完全一致，即按正弦驻波分布。

用途:对称振子分为半波对称振子和全波对称振子，半波对称振子广泛的应用于短波和超短波波段，它既可以作为独立天线使用，也可以作为天线阵的阵元，在微波波段还可以作为抛物面天线的馈源。

特点: 方向性比基本振子的方向性稍强一些，平均特性阻抗Z越低R和X随频率的变化越缓慢，其频率特性越好。

所以，欲展开对称振子的工作频带，常利用加粗振子直径的方法。

当h=λ/4n时，其输入阻抗是一个不大的纯电阻具有很好的频率特性，也有利于同馈线匹配，而在并联谐振点附近是一个高阻抗且输入阻抗随频率变化剧烈，特性阻抗不好。

阵列天线：构成:将若干辐射单元按某种方式排列所构成的系统。

构成天线阵地辐射单元，成为天线原或阵元原理：天线的辐射场是各天线元所产生的矢量叠加，只要各天线元上的电流，振幅和相位分布满足适当的关系，就可以得到所需要的辐射特性特点：天线阵的主瓣宽度和旁瓣电平是即相互依赖又相互对立的一对矛盾，天线阵方向图的主瓣宽度小，则旁瓣电平就高，反之，主瓣宽度大则旁瓣电平就低。

均匀直线阵的主瓣很窄，但旁瓣数目多，电平高，二项式直线振的主瓣很宽旁瓣就消失了，旁瓣分散了天线的辐射能量，增加量接受的信噪比，但旁瓣又起到了压缩主瓣宽度的作用。

直立阵子天线：构成:垂直于地面或导电平面架设的天线称为直立阵子天性原理:单级天线可等效为一对对称振子，对称阵子可等效为一二元阵，但此时等效只是在地面或导体的上半空间成立。

理想导电平面上的单级天线的辐射场可直接应用到自由空间对称振子的公式进行计算。

用途:广泛应用于长，中，短波及超短波段。

特点: 当h《λ时辐射电阻很低。

单级天线效率也很低改善方法是提高辐射电阻降低损耗电阻。

相速Vp :电压、电流入射波(或反射波)的等相位面沿传输方向的传播速度,用Vp 表示。

波长λ:传输线上电压(或电流)波的相位相差2π的两观察点间的距离称为波长,记为λ。

反射系数Γ:传输线上任一点z 处的反射波电压(或电流)和入射波电压(或电流)的比值,记作Γu(z)(或Γi(z)),它和阻抗本身有周期=λ/2,|Γ|与ρ为系统不变量,|Γ|∈[0,1], ρ∈[1,∞)。

驻波系数ρ:传输线上波腹点电压与波节点电压之比,记为ρ。

沿z 向传播的导行波的相速定义为导波的等相位面向前移动的速度,记为Vp 。

群速Vg :指一群具有非常接近的角频率ω和相移常数β的波,在传输过程中表现出来的共同速度,这个速度代表能量的传播速度,用Vg 表示。

无纵向场分量,即Ez=Hz=0。

只有横向电磁场分量,故称为横电磁模(TEM )。

有纵向场分量。

a)Ez ≠0,Hz=0,为横磁模(TM )。

只有电场才有纵向分量,故又称电模(E);b) Ez=0,Hz ≠0,为横电模(TE )。

只有磁场才有纵向分量,故又称磁模(H);c)Ez ≠0,Hz ≠0,为混合模,TE 、TM 线性叠加。

电基本振子:无限小的线性电流单元,即长度L 远小于工作波长λ,线上电流振幅和相位处处相通。

对称振子:由两根粗细和长度都相同的导线构成,中间为两个反馈点。

全波振子:对称振子的臂长为2h=λ的振子。

半波振子:对称振子的臂长为2h=λ/i 的振子。

谐振fo :在导体中，电储能等于磁储能。

谐振波长:光波长整数倍的波长。

方向性系数D :表示天线向某一个方向集中辐射电磁波的程度,即天线在远区最大辐射方向上某点的平均辐射功率密度(Smax)av 与平均辐射功率相同的无方向性天线在同一点的平均辐射功率密度(So)av 之比(Pr 、R 相同)。

增益系数G :天线在远区最大辐射方向上某点的平均功率密度与平均输入功率相同的无方向性天线在同一点的平均功率密度之比(Pin 、R 相同)。

第 1 章 电 磁 场 与 电 磁 波 的 基 本 原 理电 磁 场 的 基 本 方 程一、电磁场中的基本场矢量电磁场中的基本场矢量有四个:电场强度E,电位移矢量D,磁感应强度B 和磁场强度H 。

(一) 电场强度E 场中某点的电场强度E 定义为单位正电荷在该点所受的力,即 ： 电场强度E 的单位为伏/米(V/m)。

(二) 电位移矢量D如果电解质中存在电场,则电介质中分子将被极化,极化的程度用极化强度P 来表示。

此时电介质中的电场必须用电位移矢量D 来描写。

它定义为 ： 在SI 单位制中,D 的单位为库仑/米2(C/m2)。

对于线性媒质中某点的电极化强度P 正比于该点的电场强度E 。

在各向同性媒质中某点的P 和E 方向相同,即 ： 故 ，式中ε=ε0(1+χe)称为介质的介电常数,而εr=1+χe 称为介质的相对介电常数。

(三) 磁感应强度B磁感应强度B 是描写磁场性质的基本物理量。

它表示运动电荷在磁场中某点受洛仑兹力的大小。

磁感应强度B 定义为： (四) 磁场强度H如果磁介质中有磁场,则磁介质被磁化。

描写磁介质磁化的程度用磁化强度M 来表 示。

此时磁介质中的磁场必须引入磁场强度H 来描写,它定义为： M 和H 的单位为安培/米 (A/m)。

在各向同性媒质中M 和H 方向相同。

即有： 故 B=μ0(H+M)=μ0(1+χm)H=μ0μrH=μH 。

式中χm 称为媒质的磁极化率,它是一个没有量纲的纯数。

μ=μ0(1+χm)称为媒质的磁导率。

μr=1+χm 称为相对磁导率。

二、全电流定律式中Jc 和Jd 分别为传导电流密度和位移电流密度,ic 和id 分别为传导电流和位移电流。

三、电磁感应定律感应电场沿着任意的封闭曲线的积分应等于感应电势,用数学式子表示即为 ：由此得出一个结论:随时间变化的磁场会产生电场,而且磁通量的时间变化率愈大,则感应电动势愈大、电场愈强;反之则愈弱。

同时,穿过一个曲面S 的磁通量为：F E q =0D E P ε=+0e P x Eε=0000(1)e e r D E x E x E E E εεεεεε=+=+==F qv B=⨯0B H M μ=-m M Hχ=()()D e c l e d l Sc Sd H dl i i i dt H dl J J dS dD J dS dtφ===+=+=+⎰⎰⎰⎰ ml d e E dL dtφ==-⎰ m S l SB dS d E dL B dS dt φ==-⎰⎰⎰四、高斯定律 在普通物理中讨论了静电场的高斯定律,即： 式中V 是封闭曲面S 所包围的体积,∑q 为封闭曲面S 所包围的自由电荷电量的代数和，ρ为S 曲面所包围的自由电荷的体密度。

相速Vp:电压、电流入射波(或反射波)的等相位面沿传输方向的传播速度,用Vp 表示。

波长λ:传输线上电压(或电流)波的相位相差2π的两观察点间的距离称为波长,记为λ。

反射系数Γ:传输线上任一点z 处的反射波电压(或电流)和入射波电压(或电流)的比值,记作Γu(z)(或Γi(z)),它和阻抗本身有周期=λ/2,|Γ|与ρ为系统不变量,|Γ|∈[0,1], ρ∈[1,∞)。

驻波系数ρ:传输线上波腹点电压与波节点电压之比,记为ρ。

沿z 向传播的导行波的相速定义为导波的等相位面向前移动的速度,记为Vp 。

群速Vg:指一群具有非常接近的角频率ω和相移常数β的波,在传输过程中表现出来的共同速度,这个速度代表能量的传播速度,用Vg 表示。

无纵向场分量,即Ez=Hz=0。

只有横向电磁场分量,故称为横电磁模(TEM)。

有纵向场分量。

a)Ez ≠0,Hz=0,为横磁模(TM)。

只有电场才有纵向分量,故又称电模(E);b) Ez=0,Hz ≠0,为横电模(TE)。

只有磁场才有纵向分量,故又称磁模(H);c)Ez ≠0,Hz ≠0,为混合模,TE 、TM 线性叠加。

电基本振子:无限小的线性电流单元,即长度L 远小于工作波长λ,线上电流振幅和相位处处相通。

对称振子:由两根粗细和长度都相同的导线构成,中间为两个反馈点。

全波振子:对称振子的臂长为2h=λ的振子。

半波振子:对称振子的臂长为2h=λ/i 的振子。

谐振fo:在导体中，电储能等于磁储能。

谐振波长:光波长整数倍的波长。

方向性系数D:表示天线向某一个方向集中辐射电磁波的程度,即天线在远区最大辐射方向上某点的平均辐射功率密度(Smax)av 与平均辐射功率相同的无方向性天线在同一点的平均辐射功率密度(So)av 之比(Pr 、R 相同)。

p v ωβ=πλβ=2增益系数G:天线在远区最大辐射方向上某点的平均功率密度与平均输入功率相同的无方向性天线在同一点的平均功率密度之比(Pin、R相同)。

《微波技术与天线》复习知识要点绪论●微波的定义：微波是电磁波谱介于超短波与红外线之间的波段，它属于无线电波中波长最短的波段。

●微波的频率*围：300MHz~3000GHz ,其对应波长*围是1m~0.1mm●微波的特点（要结合实际应用）：似光性，频率高（频带宽），穿透性（卫星通信），量子特性（微波波谱的分析）第一章均匀传输线理论●均匀无耗传输线的输入阻抗（2个特性）定义：传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗注：均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗、工作频率有关。

两个特性：1、λ／2重复性：无耗传输线上任意相距λ／2处的阻抗相同Z in(z)=Z in(z+λ／2)2、λ／4变换性:Z in(z)-Z in(z+λ／4)=Z02证明题：(作业题)●均匀无耗传输线的三种传输状态（要会判断）1.行波状态：无反射的传输状态▪匹配负载：负载阻抗等于传输线的特性阻抗▪沿线电压和电流振幅不变▪电压和电流在任意点上同相2.纯驻波状态：全反射状态▪负载阻抗分为短路、开路、纯电抗状态3.行驻波状态：传输线上任意点输入阻抗为复数●传输线的三类匹配状态（知道概念）▪负载阻抗匹配：是负载阻抗等于传输线的特性阻抗的情形，此时只有从信源到负载的入射波，而无反射波。

▪源阻抗匹配：电源的内阻等于传输线的特性阻抗时，电源和传输线是匹配的，这种电源称之为匹配电源。

此时，信号源端无反射。

▪共轭阻抗匹配：对于不匹配电源，当负载阻抗折合到电源参考面上的输入阻抗为电源内阻抗的共轭值时，即当Z in=Z g﹡时，负载能得到最大功率值。

共轭匹配的目的就是使负载得到最大功率。

●传输线的阻抗匹配（λ／4阻抗变换）(P15和P17)●阻抗圆图的应用（*与实验结合）史密斯圆图是用来分析传输线匹配问题的有效方法。

1.反射系数圆图：Γ（z）=|Γ1|e j(Φ1-2βz)=|Γ1|e jΦΦ1为终端反射系数的幅度，Φ=Φ1-2βz是z处反射系数的幅角。

微波必考知识点复习1、微波是一般指频率从300M至3000GHz范围内的电磁波，其相应的波长从1m 至0.1mm。

从电子学和物理学的观点看，微波有似光性、似声性、穿透性、非电离性、信息性等重要特点。

2、导行波的模式，简称导模，是指能够沿导行系统独立存在的场型，其特点是：（1）在导行系统横截面上的电磁波呈驻波分布，且是完全确定的。

这一分布与频率无关，并与横截面在导行系统上的位置无关；（2）导模是离散的，具有离散谱；当工作频率一定时，每个导模具有唯一的传播常数；（3）导模之间相互正交，彼此独立，互不耦合；（4）具有截止特性，截止条件和截止波长因导行系统和因模式而异。

3、广义地讲，凡是能够导引电磁波沿一定的方向传播的导体、介质或由它们组成的导波系统，都可以称为传输线。

若按传输线所导引的电磁波波形（或称模、场结构、场分布），可分为三种类型：（1）TEM波传输线，如平行双导线、同轴线、带状线和微带线，他们都是双导线传输系统；（2）TE波和TM波传输线，如矩形、圆形、脊形和椭圆形波导等，他们是由金属管构成的，属于单导体传输系统；（3）表面波传输系统，如介质波导（光波导）、介质镜象线等，电磁波聚集在传输线内部及其表面附近沿轴线方向传播，一般是TE或TM波的叠加。

对传输线的基本要求是：工作频带宽、功率容量大、工作稳定性好、损耗小、易耦合、尺寸小和成本低。

一般地，在米波或分米波段，可采用双导线或同轴线；在厘米波段可采用空心金属波导管及带状线和微带线等；在毫米波段采用空心金属波导管、介质波导、介质镜像线和微带线；在光频波段采用光波导（光纤）。

以上划分主要是从减少损耗和结构工艺等方面考虑。

传输线理论主要包括两方面的内容：一是研究所传输波形的电磁波在传输线横截面内电场和磁场的分布规律（也称场结构、模、波型），称横向问题；二是研究电磁波沿传输线轴向的传播特性和场的分布规律，称为纵向问题。

横向问题要通过求解电磁场的边值问题来解决；各类传输线的纵向问题却有很多共同之处。

第6章1、简述天线的功能（概念+4个功能）在无线通信系统中，需要将来自发射机的导波能量转变为无线电波，或将无线电波转变为导波能量，原来辐射和接收无线电波的装装置称为天线。

①天线应能将导波能量尽可能多地转变为电磁波能量.这首先要求天线是一个良好的电磁开放系统, 其次要求天线与发射机或接收机匹配.②天线应使电磁波尽可能集中于确定的方向上, 或对确定方向的来波最大限度的接受, 即天线具有方向性.③天线应能发射或接收规定极化的电磁波, 即天线有适当的极化.④天线应有足够的工作频带.2、名词解释:什么是天线？①作用：在发射部分，将高频导行波转换为空间电波，在接收端，空间电波转换为导行波。

②性能：是能量转换器件、具有定向辐射能力、频率选择特性、极化特性。

③结构：开放。

3、把天线和发射机或接收机连接起来的系统为馈线系统，天线和馈线系统统称天线馈线系统，简称天馈系统。

4、点电基本振子近区场又为准静态场；离天线较远时，近似为0；电场磁场相位差90°，为感应场。

远区场中电基本振子的的远区场是沿着径向外传的横电磁波，远区场又称辐射场。

E/H=120pi，远区场具有与平面波相同的特性。

随着距离增加，辐射场减小。

4、电，磁基本振子具有相同的方向函数，空间相互正交，相位差90°5、天线的电参数有哪些？①主瓣宽度:主瓣宽度是衡量天线的最大辐射区域的尖锐程度的物理量。

在场强方向图中，等于最大场强两点间的宽度，称为半功率波瓣宽度；或将头两个零点之间的角度作为主瓣宽度，即零功率波瓣宽度。

②旁瓣电平: 旁瓣电平是指离主瓣最近且电平最高的第一旁瓣电平, 一般以分贝表示。

③前后比: 前后比是指最大辐射方向（前向）电平与其相反方向（后向）电平之比, 通常以分贝为单位。

④方向系数:方向系数定义为: 在离天线某一距离处, 天线在最大辐射方向上的辐射功率流密度Smax与相同辐射功率的理想无方向性天线在同一距离处的辐射功率流密度S0之比,记为D, 即天线方向系数的一般表达式为6、要使天线方向系数大，不仅要求主瓣窄，还要全空间的旁瓣电平小。

微波：是电磁波中介于超短波与红外线之间的波段，它属于无线电波中波长最短（频率最高）的波段，其频率范围从300Mhz（波长1m）至3000GHz（波长）.微波的特性：1.似光性2.穿透性3.宽频带特性4.热效应特性5.散射特性6.抗低频干扰特性.与低频区别：趋肤效应，辐射效应，长线效应，分布参数。

微波传输线的三种类型:1.双导体传输线，2.金属波导管3.介质传输线。

集总参数：在一般的电路分析中,电路的所有参数,如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬间传递的,这种理想化的电路模型称为集总电路。

这类电路所涉及电路元件的电磁过程都集中在元件内部进行。

用集总电路近似实际电路是有条件的，这个条件是实际电路的尺寸要远小于电路工作时的电磁波长。

对于集总参数电路，由基尔霍夫定律唯一地确定了电压电流。

分布参数：电路是指电路中同一瞬间相邻两点的电位和电流都不相同。

这说明分布参数电路中的电压和电流除了是时间的函数外，还是空间坐标的函数。

分布参数电路的实际尺寸能和电路的工作波长相比拟。

对于分布参数电路由传输线理论对其进行分析。

均匀传输线方程（电报方程）：tt ziLt zRizt zu∂∂+=∂∂),(),(),(，tt zuCt zGizt zi∂∂+=∂∂),(),(),(传输线瞬时电压电流：)cos()cos(),(21zteAzteAt zu zzβωβωαα-++=-+)]cos()cos([1),(21zteAzteAZt zi zzβωβωαα-++=-+特性阻抗:CjGLjRZωω++=(无耗传输线R=G=0.)平行双导线(直径为d,间距为D):dDZr2ln1200ε=同轴线（内外导体半径a,b）:abZrln600ε=相移常数：λπωβ2==LC输入阻抗：)tan()tan(110zZZzZZZZinββ++=反射系数：z jzj eeZZZZzββ--Γ=+-=Γ111)(终端反射系数:1||101011φj e Z Z ZZ Γ=+-=Γ输入阻抗与反射系数关系：)(1)(10z z Z Z in Γ-Γ+= 驻波比：||1||111Γ-Γ+=ρ；11||1+-=Γρρ 1. 行波状态沿线电压电流振幅不变，驻波比为1，终端反射系数0，传输线上各点阻抗等于传输线特性阻抗。

微波技术与天线课程考查报告班级：13-通信工程-升******学号：**********一．课程总结绪论1.微波及特点微波是电磁波谱中介于超短波与红外线之间的波段，它属于无线电波中波长最短（即频率最高）的波段，其频率范围从300MHz(波长1m)至3000GHz(0.1mm).特点：（1）似光性（2）穿透性（3）宽频带特性（4）热效应特性（5）散射特性（6）抗低频干扰特性第一章 均匀传输线理论1.均匀传输线方程主要是基尔霍夫定律的应用2．微波传输线大致可分为三种类型 {双导体传输线均匀填充介质的金属波导管介质传输线如图，各种微波传输线3.传输线的工作特性参数（1） 特性阻抗 （2） 传播常数 （3） 相速与波长4.输入阻抗Z in (z)=U(z)I (z )5.反射系数：定义传输线上任意一点Z 处的反射波电压（或电流）与入射波电压（或电流）之比为电压（或电流）反射系数. ：⎪⎪⎭⎪⎪⎬⎫==++)()_()()_(i u z I z I Γz U z U Γ6.输入阻抗与反射系数的关系U(z)=U+(z)+U-(z)=A 1e j βz ［1+Γ(z )］I(z)=I+(z)+I-(z) = e j βz ［1-Γ(z )］7.驻波比（VSWR ）：传输线上波腹点电压振幅与波节点电压振幅之比为电压驻波比，用ρ表示ρ=|U|max|U |min 8. 分析无耗传输线的特性 ：对于无耗传输线，负载阻抗不同则波的反射也不同；反射波不同则合成波不同；合成波不同意味着传输线有不同的工作状态。

归纳起来，无耗传输线有三种不同的工作状态（1）行波状态(无反射的传输状态)（2）纯驻波状态（全反射状态）（3）行驻波状态（混合波状态）9.对无耗传输线的行波状态有以下结论： （1）沿线电压和电流振幅不变，驻波比ρ=1 （2）电压和电流在任意点上都相同（3）传输线上各点阻抗均等于传输线特性阻抗10. 阻抗匹配: 分三种：负载阻抗匹配，源阻抗匹配，共轭阻抗匹配。

可编辑修改精选全文完整版微波技术与天线（第二版）总结绪论微波频段：300MHz－3000GHz微波波长：0.1mm—1m （分米波，厘米波，毫米波，亚毫米波）微波的特点：似光性，穿透性，宽频带特性，热效应特性，散射特性，抗低频干扰特性，视距传播特性，分布参数的不确定性，电磁兼容和电磁环境污染。

分析方法：场的分析方法，路的分析方法。

（微波网络）一、均匀传输线理论1.1、均匀传输线方程及其解1.1.1传输线的分类：双导体传输线，金属波导管，介质传输线。

分析方法: 场分析法，等效电路法。

1.1.2传输线的工作特性参数（1）特性阻抗—传输线上行波的电压与电流的比值对于均匀无耗传输线特性阻抗：（2）传播常数γ（3）相速υp —传输线上行波等相位面沿传输方向的传播速度（4）传输线的波长1.2、传输线阻抗与状态参量1.2.1均匀无耗传输线三个重要的物理量 （1）输入阻抗—传输线上任意一点处的输入电压和输入电流之比值。

对无耗均匀传输线, 线上各点电压U(z)、 电流I(z)与终端电压Ul 、终端电流的关系如下：（2） 反射系数—传输线上任意一点处的反射波电压（或电流）与入射波电压（或电流）之比。

（3）电压驻波比—传输线上电压最大值与电压最小值之比。

1.3、无耗传输线的状态分析 1.3.1传输线的三种工作状态 （1）行波状态 ➢ 沿线电压和电流振幅不变，驻波比等于1 ➢ 电压和电流在任意点上都同相➢传输线上各点阻抗均等于传输线特性阻抗（2）纯驻波状态 ➢ 终端短路 ➢ 终端开路➢终端接纯电抗 Z in= ±j X（3）行驻波状态当微波传输线终端接任意复数阻抗负载时, 由信号源入射的电磁波功率一部分被终端负载吸收, 另一部分则被反射, 因此传输线上既有行波又有纯驻波, 构成混合波状态, 故称之为行驻波状态。

1.3.2无耗传输线两个重要的特性（1）λ/4 阻抗变换性—无耗传输线上距离为λ/4的任意两点处输入阻抗的乘积均等于传输线特性阻抗的平方。

输出功率与输入端总输入功率的比值（用百分比表示）。

解（1）由于驻波比为1.5，因而反射系数的大小为故输入端的回波损耗为于是，可见，由于输入失配，有4%的功率返回到输入端口。

三路功率分配示意图（2）设传输功率为，由于插入损耗为，故有该功率均匀分配到三个端口，则每个输出端口得到输出功率与输入端口总输入功率的比值应为因此有可见，输入功分器的功率分可分为反射功率，输出功率和损耗功率三部分。

例负载阻抗为Z1＝25Ω，在工作频率为3GHz时与50Ω同轴线线匹配。

求出匹配时，同轴变换器的特性阻抗及长度。

（同轴线内部介2.011l=+-=ρρΓ10lg20lg13.98()inr lrPLP==-Γ=dB0.04r inP P=10lg0.5initPLP==int89.0PP=%7.29inout=PPioutrin3PPPP++=［例 4-2］求如图 4 - 5 所示双端口网络的［Z ］矩阵和［Y ］矩阵。

图4-5 双端口网络 解:由［Z ］矩阵的定义 于是而 例3、求如图所示电路的转移矩阵对称性 例4 求一段电长度为θ的传输线的散射矩阵 解：由传输线特性221111101221011120222202||||I A C I CI C I B C U Z Z Z I UZ Z I U Z Z I U Z Z Z I ======+======+[]A CC C B C Z Z Z Z Z Z Z +⎡⎤=⎢⎥+⎣⎦[][]⎥⎦⎤⎢⎣⎡+--+++==-C A CC C B C B A B A Z Z Z Z Z Z Z Z Z Z Z Z Y )(11ZU 1I 1U 2I 22102|1I U A U ===2102|0U UB I ===-21021|I IC U Z ===2102|1U I D I ===-1122A A =112212211A A A A -=例5 求如图所示电路的散射矩阵（假设两端口所接传输线特性阻抗为Z 0）例 题例1、 同轴波导转接头如下图所示，已知其散射矩阵为⑴求端口2匹配时端口1的驻波比；⑵求当端口2接反射系数为Γ2的负载时，端口1的反射系数；⑶求端口1匹配时端口2的驻波比。

微波技术与天线期末总结本学期的微波技术与天线课程是电子信息类专业的必修课之一，主要学习了微波器件与系统的基础知识以及天线的设计与应用。

通过学习这门课程，我不仅对微波技术和天线有了更深入的了解，同时也提高了我解决工程问题的能力和独立思考的能力。

一、微波技术基础知识的学习微波技术是现代通信领域中的关键技术之一。

在本门课程中，我们学习了微波电磁场的特性、传输线理论、微波器件的工作原理和参数、微波功率的传输与处理、微波网络分析理论等内容。

通过上课、课后作业和实验实践，我们深入了解了微波能量的传输和与环境的交互作用，进一步拓宽了自己的知识面。

同时，我们还学习了专业术语和常用的分析方法，通过实验掌握了基本的微波测量技术。

二、微波器件与系统的设计在微波技术的学习过程中，我们重点学习了微波器件的设计和系统的组成。

通过学习传输线的基本特性和参数，我们了解了微波器件中构成元件的工作原理和性能指标。

在此基础上，我们学习了常用的微波器件设计方法，包括微带线的设计、波导器件的设计等。

通过实验设计和仿真软件的使用，我们学会了对不同的电路结构进行选取和优化，使其满足指定的性能要求。

三、天线设计与应用天线是电磁波传播中的核心组成部分，也是微波技术中的重要内容。

在本门课程中，我们学习了天线的基本原理、天线设计的基础知识等内容。

通过学习天线的缩比模型设计和测量，我们对天线的辐射功率、辐射模式、增益等参数有了更深入的了解。

另外，我们还学习了主动天线和阵列天线的基本原理和应用，了解了天线的其他功能和应用领域，比如雷达系统。

四、实验与实践本学期我们还进行了多个微波技术和天线相关的实验，这些实验既加深了我们对理论知识的理解，同时也培养了我们的动手能力和团队合作精神。

实验内容包括传输线参数测量、微带线及贴片式天线的制作和测试、天线参数测量等。

通过这些实验，我不仅掌握了实验仪器的使用方法，还加深了对微波技术和天线的理论知识的理解。

同时，我也意识到实验中往往存在的误差和不确定性，加强了我的实验分析和数据处理能力。

微波技术与天线考试重点复习归纳第⼀章1.均匀传输线（规则导波系统）：截⾯尺⼨、形状、媒质分布、材料及边界条件均不变的导波系统。

2.均匀传输线⽅程，也称电报⽅程。

3.⽆⾊散波：对均匀⽆耗传输线, 由于β与ω成线性关系, 所以导⾏波的相速v p 与频率⽆关, 称为⽆⾊散波。

⾊散特性：当传输线有损耗时, β不再与ω成线性关系, 使相速v p 与频率ω有关,这就称为⾊散特性。

11010010110cos()sin()tan()()tan()cos()sin()in U z jI Z z Z jZ z Z z Z U Z jZ z I z jz Z ββββββ++==++02p rv fλπλβε===任意相距λ/2处的阻抗相同, 称为λ/2重复性z1 终端负载221021101()j z j zj zj zZ Z A ez eeZ Z A eββββ----Γ===Γ+ 1101110j Z Z eZ Z φ-Γ==Γ+ 终端反射系数均匀⽆耗传输线上, 任意点反射系数Γ(z)⼤⼩均相等,沿线只有相位按周期变化, 其周期为λ/2, 即反射系数也具有λ/2重复性4.00()()()in in Z z Z z Z z Z -Γ=+ 0()1()()()1()in U z Z Z Z Z I z Z +Γ==-Γ111ρρ-Γ=+ 1111/1/1Γ-Γ+=-+=+-+-U U U U ρ电压驻波⽐其倒数称为⾏波系数, ⽤K 表⽰5.⾏波状态就是⽆反射的传输状态, 此时反射系数Γl =0, 负载阻抗等于传输线的特性阻抗, 即Z l =Z 0, 称此时的负载为匹配负载。

综上所述, 对⽆耗传输线的⾏波状态有以下结论: ①沿线电压和电流振幅不变, 驻波⽐ρ=1;②电压和电流在任意点上都同相; ③传输线上各点阻抗均等于传输线特性阻抗6终端负载短路：负载阻抗Z l =0, Γl =-1, ρ→∞, 传输线上任意点z 处的反射系数为Γ(z)=-e-j2βz此时传输线上任意⼀点z 处的输⼊阻抗为0()tan in Z Z jZ zβ=①沿线各点电压和电流振幅按余弦变化, 电压和电流相位差 90°, 功率为⽆功功率, 即⽆能量传输; ②在z=n λ/2(n=0, 1, 2, …)处电压为零, 电流的振幅值最⼤且等于2|A 1|/Z 0, 称这些位置为电压波节点；在z=(2n+1)λ/4 (n=0, 1, 2, …)处电压的振幅值最⼤且等于2|A 1|, ⽽电流为零, 称这些位置为电压波腹点。
