七氟丙烷气体灭火技术要求七氟丙烷（HFC-227ea）是一种无色、无臭的气体灭火剂，具有高效、环保、安全等优点，因此被广泛应用于各类灭火系统中。
在设计和使用七氟丙烷灭火系统时，需要满足一定的技术要求，以确保其灭火效果和安全性。
以下是关于七氟丙烷气体灭火技术要求的一些重要内容：1.设计要求（1）灭火剂浓度计算：根据火灾现场、物体种类、密闭性、燃烧过程等因素，计算出七氟丙烷灭火剂的最佳浓度，以确保消防效果。
（2）气体灭火装置的选择：根据灭火场所的特点和需求，选择合适的灭火装置，如喷洒系统、淹没系统等。
（3）喷洒装置的设计：喷洒头的布置、喷嘴的选型、管道的布局等要能满足灭火要求，保证七氟丙烷能够均匀喷洒到火灾现场。
2.安装要求（1）施工要求：严格按照产品使用说明书进行安装施工，确保灭火系统的正常运行和使用。
（2）系统配管：按照要求使用高品质七氟丙烷专用钢瓶和配管材料，确保系统的密封性和耐腐蚀性。
（3）阀门和连接件：选择高质量的阀门和连接件，并按照要求进行安装和固定，确保系统的稳定性和可靠性。
（4）电气连接：灭火系统的电气线路连接要符合国家电气安全标准，电气元件要进行可靠接地。
3.运行和维护要求（1）监测装置：安装恰当数量和位置的火灾探测器和监测装置，能够实时监测火灾情况和灭火剂浓度，确保系统能够及时响应。
（3）维护保养：定期对灭火系统进行检查和维护，保持设备的完好性和可用性。
特别是要定期对灭火装置的压力、喷嘴、连接管道等进行检查，确保其正常运行。
总之，七氟丙烷气体灭火技术要求包括设计、安装、运行和维护等多个方面，旨在确保七氟丙烷灭火系统的灭火效果和安全可靠性。
在设计和使用过程中，需要遵循相关标准和规范，确保系统能够及时有效地灭火，保护人员和财产的安全。
七氟丙烷气体灭火技术要求七氟丙烷气体是一种广泛使用的气体灭火剂，具有非常高的灭火效果和环境友好性。
为了确保七氟丙烷气体的灭火效果，需要遵守以下技术要求：1.设备选型：选择适合使用七氟丙烷气体的灭火设备，如气体灭火系统、灭火瓶和喷淋装置等。
设备应符合国家相关标准和规范要求，并且经过认证和合格检验。
2.设备安装：在安装灭火设备时，应根据现场布局和灭火区域的特点来规划和设计设备的布置和位置。
设备的安装应符合相关规定，确保其正常工作和灭火效果。
3.灭火剂贮存：七氟丙烷气体通常以液体的形式储存于钢瓶中。
贮存区域应远离明火和高温源，以防止发生火灾和爆炸。
同时，应定期检查和维护储存设备，确保其完好无损。
4.灭火剂释放：在发生火灾时，应迅速启动七氟丙烷气体灭火系统，将灭火剂释放至火灾现场。
释放时应注意遵守相关安全操作规程，确保人员的安全。
5.水源和电源：为了确保灭火系统的正常运行，应保证足够的水源和可靠的电源供应。
水源应能够满足灭火系统的水压和水量需求，而电源应能够提供系统所需的电力。
6.现场管理：在七氟丙烷气体灭火过程中，应安排专业人员进行现场管理和监控。
他们应熟悉灭火设备的操作规程，能够迅速采取措施以确保灭火效果和人员安全。
7.风险评估：在应用七氟丙烷气体灭火技术之前，应进行全面的风险评估和安全分析。
特别是对于易燃易爆物质的灭火需求，需要充分考虑可能的风险和安全措施。
总结起来，七氟丙烷气体灭火技术要求包括设备选型和安装、灭火剂贮存和释放、水源和电源的保证、现场管理、风险评估等方面。
遵守这些要求可以确保七氟丙烷气体的灭火效果和人员安全。
同时，还需要注意与相关法律法规的遵守和管理，以提高灭火工作的规范性和有效性。
七氟丙烷气体灭火规范七氟丙烷是一种无色、无味、无毒、无电离能力的气体灭火剂，主要用于灭火和抑制燃烧。
在使用七氟丙烷进行气体灭火时，需要遵守一定的规范和操作流程，以确保安全有效地进行灭火。
首先，在进行七氟丙烷气体灭火前，需要对灭火区域进行评估，了解火源、危险物质和环境情况，确保灭火剂的选择和使用合适。
其次，在使用七氟丙烷进行气体灭火时，需要使用特殊的灭火装置和设备，例如灭火器、灭火系统等。
这些装置和设备需要经过定期的检修和维护，确保其正常运行和可靠性。
在气体灭火时，需要根据灭火区域的大小和形状，合理地安排灭火装置和设备的位置和数量。
同时，需要确保灭火装置和设备的操作简单、方便，以便在发生火灾时能够快速、准确地进行灭火。
在使用七氟丙烷进行气体灭火时，需要注意以下事项：1.确保灭火装置和设备的压力和容量符合设计要求，并定期检查和校准仪表，以确保其准确度和可靠性。
2.在灭火前，需要将人员疏散到安全区域，并关闭周围的电源和设备，以避免火灾蔓延或造成更大的损失。
3.在灭火过程中，需要严格控制灭火剂的喷射速度和持续时间，避免过度喷射导致灭火剂浪费或效果不佳。
4.灭火结束后，需要对灭火区域进行彻底的检查和清理，确保没有残留的火源或危险物质，以防止复燃或二次事故的发生。
5.灭火后，需要及时报告有关部门，并对灭火装置和设备进行维修和保养，以确保其正常使用。
七氟丙烷气体灭火的规范性要求有：1.遵守国家有关法律法规和标准，使用符合规定的七氟丙烷灭火装置和设备。
2.制定详细的灭火操作规程，并进行培训和演练，确保工作人员熟悉操作流程和掌握相关技能。
3.定期检修和保养灭火装置和设备，确保其正常运行和可靠性。
4.建立健全的灭火管理制度，包括灭火计划、灭火预案、灭火人员配备和值班制度等。
5.进行定期的灭火器材检查和维护，确保其完好无损、有效可靠。
通过遵守七氟丙烷气体灭火的规范和操作流程，可以有效地减少火灾事故的发生和扩大，保护人员和财产的安全。
七氟丙烷气体灭火系统设计说明及技术要求一、设计依据1、GB50370-2005《气体灭火系统设计规范》；2、GB50263-97《气体灭火系统施工及验收规范》；3、GB50166-92《火灾自动报警系统施工及验收规范》；4、GA400-2002《气体灭火系统及零部件性能要求和试验方法》；5、GB50116-98《火灾自动报警系统设计规范》；6、****应急设备有限公司产品样本。
二、设计内容对**********机房工程按照消防规范要求进行七氟丙烷自动灭火系统进行设计。
三、系统具备的基本功能1、保护区域内具有独立的火灾自动探测、报警及气体灭火功能；2、灭火系统具有自动、手动两种启动方式；3、在自动方式下，系统在感烟探测器和感温探测器复合动作的情况下，自动释放七氟丙烷气体灭火剂，在开始释放气体前，关闭非消防电源、空调系统，系统具有0-30s延时功能并同时在保护区内外可发出声光报警，以通知人员疏散撤离。
4、在手动启动方式下，人员可到保护区外，利用紧急启停按钮启动七氟丙烷气体灭会系统，气体释放前同样具有延时声光报警功能，气体释放后气指示灯发出警示提醒人员防护区内气体灭火剂喷放人员勿入。
四、设计条件1、防护区未独立封闭区间，环境温度200C,相对湿度≤95％，不结露；防护区内吊顶上、地板下为同一个防护区，与其他区域为完全隔离的防火分隔；2、防护区的围护结构允许承受压强大于1200Pa，耐火极限大于0.5h；3、防护区的门为向疏散方向开启的防火门，琪耐火极限大于0.5h，承受压强大于1200Pa；门上安装弹性自动闭门器；4、防护区的窗为开开启的防火窗，其耐火极限大于0.5h，承受压强大于1200Pa；5、防护区内的照明为市电正常照明和UPS应急照明；6、防护区出口处安装“安全出口”标识，其标识符合消防规范要求；五、设计参数本设计为无管网单元独立七氟丙烷自动灭火系统，十层保密屏蔽机房为一个独立的防火区，十四层屏蔽机房、内网机房。

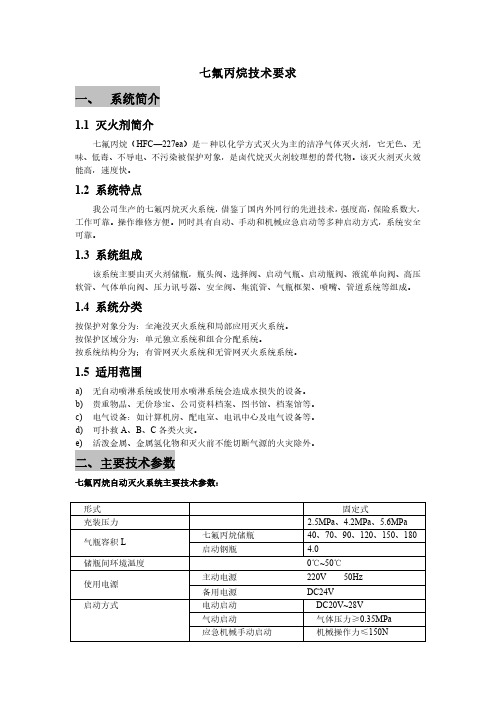

七氟丙烷技术要求一、系统简介1.1灭火剂简介七氟丙烷（HFC—227ea）是一种以化学方式灭火为主的洁净气体灭火剂，它无色、无味、低毒、不导电、不污染被保护对象，是卤代烷灭火剂较理想的替代物。
该灭火剂灭火效能高，速度快。
1.2系统特点我公司生产的七氟丙烷灭火系统，借鉴了国内外同行的先进技术，强度高，保险系数大，工作可靠。
操作维修方便。
同时具有自动、手动和机械应急启动等多种启动方式，系统安全可靠。
1.3系统组成该系统主要由灭火剂储瓶，瓶头阀、选择阀、启动气瓶、启动瓶阀、液流单向阀、高压软管、气体单向阀、压力讯号器、安全阀、集流管、气瓶框架、喷嘴、管道系统等组成。
1.4系统分类按保护对象分为：全淹没灭火系统和局部应用灭火系统。
按保护区域分为：单元独立系统和组合分配系统。
按系统结构分为；有管网灭火系统和无管网灭火系统系统。
1.5适用范围a)无自动喷淋系统或使用水喷淋系统会造成水损失的设备。
b)贵重物品、无价珍宝、公司资料档案、图书馆、档案馆等。
c)电气设备：如计算机房、配电室、电讯中心及电气设备等。
d)可扑救A、B、C各类火灾。
e)活泼金属、金属氢化物和灭火前不能切断气源的火灾除外。
二、主要技术参数七氟丙烷自动灭火系统主要技术参数：形式固定式充装压力 2.5MPa、4.2MPa、5.6MPa气瓶容积L 七氟丙烷储瓶40、70、90、120、150、180启动钢瓶 4.0储瓶间环境温度0℃~50℃使用电源主动电源220V50Hz 备用电源DC24V启动方式电动启动DC20V~28V气动启动气体压力≥0.35MPa应急机械手动启动机械操作力≤150N启动延时0~30S(可调)启动气源使用气体N2工作压力 5.6~6.2MPa灭火剂喷射时间≤10S最大单区保护面积800m2最大单区保护容积3600m3保护区环境温度≥0℃三、系统组成及工作原理a)七氟丙烷自动灭火系统主要由火灾探测控制单元（包括火灾探测器、报警控制器、气体灭火控制盘、声光报警器、喷洒指示灯、紧急启动/停止按钮等）、灭火系统单元（包括气体灭火瓶、钢瓶架、单向阀、集流管、安全泄放装置、驱动装置、高压软管、选择阀、管网及喷嘴等）等部分组成。
七氟丙烷灭火系统设计规范1.灭火剂选择：-七氟丙烷是一种无色、无味、无毒的气体，具有优秀的灭火性能和热稳定性。
-灭火系统的设计应选择具有以下特点的七氟丙烷灭火剂：-对人体无害，不会产生毒性物质；-不会对设备和材料造成腐蚀和损坏；-具有快速灭火和蒸发的能力；-在绝大多数灭火场景下有效。
2.灭火系统设计原则：-根据灭火场所的特点和火灾风险，合理确定灭火系统的设计方案。
-确定灭火系统的释放时间、管路布置、喷头布置、容器容量等参数，保证火灾可以在最短时间内得到控制和灭灭。
3.灭火系统设计流程：-分析火灾风险：根据场所的用途、储存物质和设备特点等，分析火灾风险的大小和类型。
-确定系统容量：根据场所的面积、容积、设备类型和火灾风险等，计算出系统所需的容器容量。
-确定释放时间：根据火灾发展的速度和火灾扑灭的要求，合理确定系统的释放时间。
-确定管路布置：根据场所的布局和火灾风险，合理布置灭火系统的管路，保证灭火剂能够快速到达灭火区域。
-确定喷头布置：根据火灾风险和需要保护的物体，合理布置喷头，保证灭火剂可以均匀地覆盖整个灭火区域。
-确定监控系统：设计灭火系统的监控系统，包括告警设备、监控设备和自动控制设备等，保证系统的正常运行和及时发现火灾。
-确定维护计划：制定灭火系统的维护计划，包括定期检查、维修和更换设备等，保证系统的可靠性和有效性。
4.灭火系统设计要求：-灭火系统的设计应符合相关的法律法规和标准要求。
-灭火系统的设计应考虑火灾风险的大小和类型，合理选择灭火剂和系统参数。
-灭火系统的设计应确保灭火剂能够在最短时间内覆盖整个灭火区域。
-灭火系统的设计应保证系统的可靠性和灵敏性，能够在火灾发生时及时启动。
-灭火系统的设计应考虑系统的维护和使用成本，选择合适的设备和技术方案。
-灭火系统的设计应合理布置监控设备，保证系统的监测和控制能力。
5.灭火系统的检验和验收：-灭火系统的设计完成后，应进行检验和验收，确保系统符合设计要求。
专业的论文在线写作平台
气体灭火系统技术要求
、定义
七氟丙烷：一种无色的无气味气体状态的卤素碳,并且叫做HFC-227、HFC-227ea、 FE-227或者FM-200,它的化学式是C3HF7，结构式是F3CCHFCF3。
防护区：满足全淹没灭火系统要求的有限封闭空间。
全淹没灭火系统：在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭火系统。
管网灭火系统：按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。
组合分配系统：用一套气体灭火剂储存装置通过管网的选择分配，保护两个或两个以上防护区的灭火系统。
灭火浓度：在101 KPa大气压和规定的温度条件下，扑灭某种火灾所需气体灭火剂在空气中的最小体积百分比。
泄压口：灭火剂喷放时，防止防护区内压超过允许压强，泄放压力的开口。
、系统执行标准
系统的生产、检测、设计、安装及验收等必须执行并满足以下规范及标准，但不限于以下规范及标准，如出现各规范及标准要求不一致时，按最高标准执行，且所有标准及规范应采用合同生效之日起的最新版本：
、系统设计及施工标准
Ø《建筑设计防火规范》GB50016-2006
Ø《火灾自动报警系统设计规范》GB50116-98。
七氟丙烷气体灭火系统要求标准七氟丙烷气体灭火系统是一种常见的灭火设备，广泛应用于各种场所，如计算机机房、通信设备房、文献资料室等。
在使用七氟丙烷气体灭火系统时，必须严格按照相关要求标准进行设计、安装和维护，以确保其有效性和安全性。
一、设计要求在设计七氟丙烷气体灭火系统时，需要考虑以下要求标准：1. 系统总体布局：根据被保护区域的大小、形状和特殊要求，确定气体灭火系统的总体布局，包括气瓶安装位置、喷头布置等。
2. 系统容量计算：根据被保护区域的容积和火灾等级，计算所需的七氟丙烷气体灭火系统的容量，以确保在火灾发生时能够迅速并充分地释放灭火剂。
3. 系统压力要求：气体灭火系统的设计压力应符合相关标准，以确保系统能够正常工作，并在火灾发生时能够迅速释放灭火剂。
4. 系统联动控制：气体灭火系统应与火灾报警系统、漏气报警系统等设备联动控制，以实现自动启动、手动启动和紧急停止等功能。
5. 安全防护措施：系统应具备安全防护措施，如防止泄漏、防止过压、防止误操作等，以确保人员和设备的安全。
二、安装要求在安装七氟丙烷气体灭火系统时，需要符合以下要求标准：1. 储存设备选择：选择符合国家标准的七氟丙烷气瓶、阀门、管道等储存设备，并按照要求进行安装和连接。
2. 喷头安装高度：根据七氟丙烷气体的密度和扩散性质，确定喷头的安装高度，以确保在灭火时能够迅速并均匀地弥散到被保护区域。
3. 排气系统：安装七氟丙烷气体灭火系统时，需要设置排气系统，将灭火后的气体排出，以避免因积压产生危险。
4. 压力监测装置：安装七氟丙烷气体灭火系统时，应配备压力监测装置，用于实时监测系统的压力情况，确保系统的正常运行。
5. 防护装置：对于易受损、易被影响的部件，需要设置防护装置，以防止外部因素对系统的影响。
三、维护要求在使用七氟丙烷气体灭火系统时，需要按照以下要求标准进行定期维护：1. 定期检测：定期对气体灭火系统进行检测，包括检查气瓶压力、检查喷头是否正常、检查联动控制系统是否灵活可靠等。
七氟丙烷灭火系统技术参数一、七氟丙烷灭火剂的基本介绍七氟丙烷是一种环保型无色无味的气体，具有优秀的灭火性能。
它具有高效的灭火速度、无污染性、低毒性和不导电性等特点，广泛应用于各种重要场所的火灾防护系统。
二、七氟丙烷灭火系统的工作原理七氟丙烷灭火系统采用自动或手动控制装置，通过探测火灾信号后，迅速释放七氟丙烷灭火剂，将灭火剂喷洒到火灾现场，达到迅速灭火的目的。
七氟丙烷灭火系统可分为总体设计、气体储存系统、火灾探测系统、报警控制系统、喷洒系统和排风系统等几个主要部分。
三、七氟丙烷灭火系统的技术参数1. 灭火剂储存容器：七氟丙烷灭火系统采用高压储罐或无压储罐来储存灭火剂。
高压储罐一般采用钢瓶或复合材料制成，工作压力一般为25MPa，容积可根据需要选择合适的大小。
无压储罐一般采用钢瓶或钢瓶+玻璃钢储罐的组合形式，容积一般为80L或120L。
2. 灭火剂喷洒系统：七氟丙烷灭火系统喷洒系统采用喷嘴、喷头和管路组成，根据布置需求选择合适的数量和位置。
喷嘴和喷头一般采用不锈钢材料制成，能够承受高压灭火剂的喷射。
3. 火灾探测系统：七氟丙烷灭火系统的火灾探测系统可以采用光电式、电离室式或热敏电阻式等多种探测器。
探测器的数量和布置位置应根据防护区域的特点和需要进行合理选择。
4. 灭火剂喷洒时间：七氟丙烷灭火系统的喷洒时间一般为10秒至30秒，根据设计要求和火灾风险评估确定。
5. 灭火剂浓度：七氟丙烷灭火系统的灭火剂浓度一般为6%至8%，根据不同的防护区域选择合适的浓度。
6. 灭火剂喷洒速度：七氟丙烷灭火系统的喷洒速度需要根据火灾现场的情况和设计要求来确定，一般为0.2L/s至0.5L/s。
7. 灭火剂喷洒距离：七氟丙烷灭火系统的喷洒距离一般为4m至6m，根据不同的防护区域选择合适的距离。
8. 火灾报警时间：七氟丙烷灭火系统的火灾报警时间应满足国家相关标准要求，一般为1分钟至2分钟。
9. 灭火剂排放时间：七氟丙烷灭火系统的灭火剂排放时间应根据火灾现场的情况和设计要求来确定，一般为10分钟至30分钟。
技术响应表第二卷技术部分中国科学院研究生院科研综合楼气体灭火系统技术要求一、技术要求：1.满足规范（投标文件须列出投标产品满足的标准规范，否则将导致废标）1）气体灭火设备适用以下技术标准A.《气体灭火系统设计规范》GB50370-2019B.《气体灭火系统施工及验收规范》GB50263-97C、《建筑设计防火规范》（2019修订本）GBJ16-87D、《七氟丙烷（HFC-227ea）灭火剂》GB18614–2019E、《钢制压力容器》GB150–98F、《气体灭火系统及零部件性能要求和试验方法》GA400-2019等2）设备所需材料的验收遵守以下标准：A．Q235–A（碳钢） GB700-88 GB3274-88B．16MnR（钢板） GB6654-86C．1Gr18Ni9Ti（不锈钢） GB1220-92 GB4237-92D．Hpb59-1（黄铜） GB1529-87E．T2（管） GB1527-87F．焊条 GB5117-84G．角钢 GB9787-88H．钢带 GB716-833）设备测试引用的标准A．GB795-89 卤代烷灭火系统容器阀性能要求和试验方法B．GB796-89 卤代烷灭火系统喷嘴性能要求和试验方法C．GB5099-94 钢制无缝气瓶D．GB5100-94 钢制焊接气瓶E．GB14103-93 卤代烷灭火系统选择阀性能要求和试验方法F．GB14104-93 卤代烷灭火系统单向阀性能要求和试验方法G．GB9969.1-2019 工业产品使用说明书总则2.灭火剂1）不含溴和氯元素，对臭氧层的耗损潜能值（ODP）为0，符合环保要求，否则将导致废标。
2）高效低毒，灭火浓度低。
3）不导电介质，不含水性物质，不会对电器、磁带资料等造成损坏，灭火后不留任何残余物，不会对被保护对象造成二次污染。
4）灭火剂的GWP（温室效应潜能值）≈0。
5）在大气中寿命很短，其ALT=31，在自然中的存留期短。
6）无毒性反应的最高浓度（NOAEL）为10％（V/V），适用于人员常驻的保护区。
3.技术参数：管网式七氟丙烷灭火系统技术参数无管网式七氟丙烷灭火系统技术参数注：产品型号以招标图纸为准，其技术参数应符合本次招标所要求的技术参数内容4.设备密封1）要求储气瓶采用金属膜片钢塑性密封或压差式密封，膜片式密封要求膜片采用1Cr18Ni9Ti的不锈钢材料，耐腐蚀，压在膜片上的Hpb59-1产生钢塑性变形，保证密封效果，使高压灭火药剂能够长期储存。
要求储存年限30年。
2）瓶头阀采用强制密封结构，确保在充装压力较低时的密封可靠性。
瓶头阀采用Hpb59-1铜棒，膜片采用1Cr18Ni9Ti的不锈钢材料制造，避免瓶头阀同种材质构件，长期装配发生粘连不利于系统使用后恢复和维修。
3）压力表接头阀：装在瓶头阀上的灌装阀和压力表接口二合为一，减少泄露环节。
压力表加装在灌装阀上具备按需启闭、避免压力表长期受压、减少泄露环节。
6.设备使用安全可靠1）瓶与集流管采用金属软管连接，要求强度高耐腐蚀寿命能达到30年。
2）具备电动和气动同时启动功能，确保将药剂准确送入火灾区域实现灭火。
3）瓶头阀采用强制密封结构，确保在充装压力较低时的密封可靠性。
4）瓶头阀与管路间采用不锈钢金属软管，确保连接的可靠性。
5）为了保证火灾报警灭火控制器（或气体灭火控制器）输出电源信号不低于DC24V/1.5A。
7.系统主要零部件（所有主要零部件最大工作压力应满足第一条第4项七氟丙烷灭火系统技术参数要求，否则导致废标）1）瓶头阀组及钢瓶七氟丙烷气体钢瓶是用高强度的标准钢制成，由储存容器、容器阀、驱动汽缸及虹吸管等部分组成，满足4.2MPa的储存压力。
钢瓶容积为120升。
钢瓶出厂前要充装七氟丙烷药剂。
瓶头阀由由瓶头阀本体、启动活塞、安全阀门和充装接嘴等部分组成。
钢瓶外为红色环氧漆的标准合金钢构造，附有充装记录标签，七氟丙烷标志。
瓶头阀上配有一个活塞手柄，用于应急操作。
2）选择阀灭火系统为组合分配时设此阀。
对应各个保护区各设一个，安装在七氟丙烷储瓶出口的汇流管上，由它开放并引导七氟丙烷喷入需要灭火的保护区。
选择阀由阀体和驱动汽缸组成。
零件采用铜合金和不锈钢材料制成。
要求选择阀的最大工作压力为 5.3MPa。
当选择阀对应保护区发生火警时，火灾报警灭火控制器（或气体灭火控制器）输出DC24V 1.5A直流电打开释放阀所对应的启动瓶组，启动气体通过控制气管、驱动汽缸把该选择阀打开后，再通过控制管路、气体单向阀去启动灭火剂储瓶瓶头阀，灭火剂经集流管、选择阀及管网施放到保护区。
3）高压软管用于瓶头阀与七氟丙烷液体单向阀之间的联接，形成柔性结构，适于瓶体称重检漏和安装方便。
是瓶头阀与液体单向阀之间的连接管路，起灭火剂输送和压力缓冲的作用。
连接管采用高压软管或耐压强度、抗冲击震动能力相当的金属管材，按承压强度标准制造。
进出口采用F4垫密封连接。
最大工作压力：5.3Mpa。
4）喷头根据喷嘴流量计算的结果选用适当规格的喷嘴，用以控制灭火剂的喷射速率，将七氟丙烷灭火剂以气态喷射到防护区。
喷嘴主要由喷头体及螺旋芯组成，材质为黄铜（Hpb59-1），外镀铬。
喷嘴的连接方式多采用锥管内螺纹连接，与装饰罩配套使用，可使灭火剂快速地喷向被保护对象。
5）安全阀弹簧膜片式安全阀，由阀体及安全膜片组成。
零件采用黄铜Hpb59-1材料制造。
强度和密封试验与选择阀相同，安全阀与汇集管组装后要有超压爆破的功能，还要有微漏泄放的功能，对于系统的微漏，可释放到系统外，使汇集管道内不带压，确保系统安全。
而在正常灭火剂喷放的高压情况下，阀门会自动关闭，防止灭火剂流失。
在汇集管超压的情况下，又能可靠泄压，确保系统安全。
工作压力：4.2Mpa。
6）压力开关由阀体、活塞和微动开关等组成。
采用黄铜Hpb59-1制造。
力开关与管网连接，当释放灭火剂时，管网压力推动压力开关活塞，接通微动开关，使火灾报警控制器面板指示灯显亮，显示系统已启动。
7）集流管集流管主要由无缝钢管、接头、法兰和安全阀组成，系统工作时，集散管用来汇集贮瓶内灭火剂，向防护区施放，安全阀主要防止集散管超压，起安全保护作用。
集流管为高压工作管道，满足6.8Mpa的最大工作压力。
与集流管连接的弯头、三通等配件也满足6.8Mpa的最大工作压力要求。
材质应选用GB8163《流体用无缝钢管》，且内外镀锌。
8）气体单向阀由阀体、阀芯和弹簧等部件组成。
密封件采用丁晴橡胶垫，零件采用黄铜Hpb59-1材料制造。
用于系统启动的气动管路上。
气体单向阀用于组合分配系统，当防护区发生火警，启动气体通过防护区对应的释放阀、单向阀进入控制管路。
启动气体按控制管路上单向阀的流动方向去启动防护区所对应的灭火剂瓶组进行灭火。
9）液体单向阀由阀体、阀芯、弹簧等部件组成。
密封采用F4垫，零件采用黄铜Hpb59-1材料制造。
液体单向阀与集流管、高压软管相连接。
当系统工作时，灭火剂由贮瓶经高压软管及液体单向阀进入集流管向防护区施放。
液体单向阀可防止灭火剂倒流回贮瓶。
8.系统工作方式（必须具有自动、手动和机械应急启动三种方式，否则将导致废标）1）自动控制正常状态下,气体灭火控制器的控制方式选择在“自动”位置，灭火系统处于自动控制状态。
当保护区发生火情，火灾探测器发出火警信号，火灾报警控制器（或气体灭火控制器）即发出声、光报警信号，同时发出联动命令，关闭空调、风机、防火卷帘等通风设备，经过30秒延时（此时防护区内人员必须迅速撤离），输出DC24V/1.5A灭火电源信号驱动启动瓶电磁阀，释放出的控制气体打开对应区域的选择阀，继而打开灭火剂贮瓶上的瓶头阀，释放七氟丙烷实施灭火。
当发生火灾报警，在延时时间内发现不需要启动灭火系统进行灭火的情况下，可按下气体灭火控制器或防护区门外的“紧急停止”按钮，即可终止灭火程序。
2）手动控制在防护区有人工作或值班时，控制方式选择“手动”位置，灭火系统处于手动控制状态。
若某保护区发生火情，按下火灾报警灭火控制器(或气体灭火控制器)面板上的“启动”按钮，即可按“自动”程序启动灭火装置，实施灭火。
也可在确认人员已经全部撤离的情况下,按下该区门口设置的“紧急启动”按钮，即可立即按“自动”程序启动,释放七氟丙烷实施灭火。
3）机械应急手动控制当某保护区发生火情，而自动、手动两种控制方式均因故不能启动时，应通知有关人员撤离现场，关闭联动设备。
然后，在设备间拨掉对应防护区启动瓶组上的保险环，用手压下手柄，即可释放启动气体驱动选择阀、瓶头阀开启，释放七氟丙烷实施灭火。
9.电气接口形式：气体灭火系统与报警系统的接口为：1）由报警系统提供每个区灭火指令信号线RVS×1.5 (2根)和信号反馈线（2根）。
2）报警系统向灭火系统发出灭火信号为DC24V 1.5A电源信号（输入灭火开阀信号），压力开关反馈信号为无源开关量触点信号（输入放气反馈信号）。
10.检验试验项目1）设备出厂例行试验表2）运行现场试验表四、其它：1．必须列出技术偏差表，否则将导致废标。
2．系统报价需报出每项设备材料的单价，并且注明品牌及产地，否则将导致废标。
3．投标单位所提供产品必须通过国家固定灭火系统和耐火构件质量监督检验中心的检验，并能在中国公安消防网上进行公告，随投标文件一并附上。
否则将导致废标。
4．明确列出产品型式试验报告、国家消防安全监察机构出具的安全性能检验合格证书、满足的标准规范、系统工作方式、压力容器制造许可证、密封膜片的材质、完整的质量保证体系和详细的售后服务及培训计划，否则将导致废标。
5．必须有详尽的检验试验方法，否则将导致废标。
