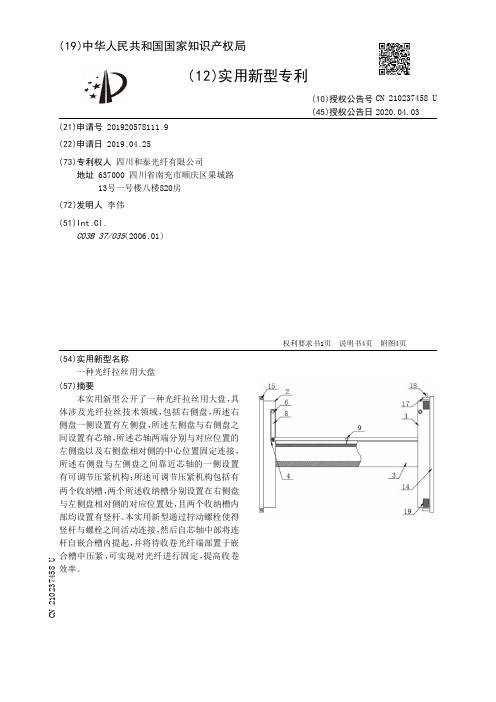

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920578111.9(22)申请日 2019.04.25(73)专利权人 四川和泰光纤有限公司地址 637000 四川省南充市顺庆区果城路13号一号楼八楼820房(72)发明人 李伟　(51)Int.Cl.C03B 37/035(2006.01)(54)实用新型名称一种光纤拉丝用大盘(57)摘要本实用新型公开了一种光纤拉丝用大盘，具体涉及光纤拉丝技术领域，包括右侧盘，所述右侧盘一侧设置有左侧盘，所述左侧盘与右侧盘之间设置有芯轴，所述芯轴两端分别与对应位置的左侧盘以及右侧盘相对侧的中心位置固定连接，所述右侧盘与左侧盘之间靠近芯轴的一侧设置有可调节压紧机构；所述可调节压紧机构包括有两个收纳槽，两个所述收纳槽分别设置在右侧盘与左侧盘相对侧的对应位置处，且两个收纳槽内部均设置有竖杆。

本实用新型通过拧动螺栓使得竖杆与螺栓之间活动连接，然后自芯轴中部将连杆自嵌合槽内提起，并将待收卷光纤端部置于嵌合槽中压紧，可实现对光纤进行固定，提高收卷效率。

权利要求书1页 说明书4页 附图4页CN 210237458 U 2020.04.03C N 210237458U权　利　要　求　书1/1页CN 210237458 U1.一种光纤拉丝用大盘，包括右侧盘(1)，其特征在于：所述右侧盘(1)一侧设置有左侧盘(2)，所述左侧盘(2)与右侧盘(1)之间设置有芯轴(3)，所述芯轴(3)两端分别与对应位置的左侧盘(2)以及右侧盘(1)相对侧的中心位置固定连接，所述右侧盘(1)与左侧盘(2)之间靠近芯轴(3)的一侧设置有可调节压紧机构；所述可调节压紧机构包括有两个收纳槽(4)，两个所述收纳槽(4)分别设置在右侧盘(1)与左侧盘(2)相对侧的对应位置处，且两个收纳槽(4)内部均设置有竖杆(8)，所述右侧盘(1)与左侧盘(2)顶部均贯穿设置有通孔，所述通孔内部设置有螺栓(6)，所述螺栓(6)的一端贯穿竖杆(8)的顶部，且螺栓(6)的一端配套设有螺母(7)，两个所述竖杆(8)之间设置有连杆(9)，所述连杆(9)包括有第一连杆和第二连杆，所述第一连杆与第二连杆相对的一端通过第一联动轴活动连接，且二者相背的一端分别通过第二联动轴与对应位置的竖杆(8)底端活动连接，所述芯轴(3)顶部设置有嵌合槽(10)，所述嵌合槽(10)与两个收纳槽(4)竖直共面设置。

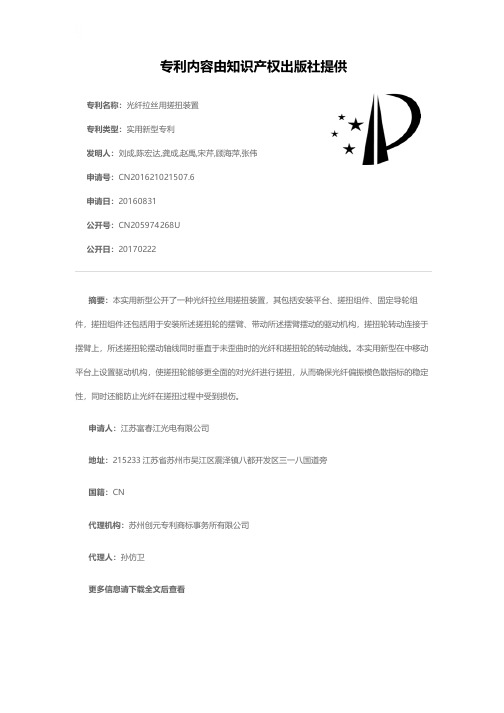

专利名称：光纤拉丝用搓扭装置
专利类型：实用新型专利
发明人：刘成,陈宏达,龚成,赵禹,宋芹,顾海萍,张伟申请号：CN201621021507.6
申请日：20160831
公开号：CN205974268U
公开日：
20170222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光纤拉丝用搓扭装置，其包括安装平台、搓扭组件、固定导轮组件，搓扭组件还包括用于安装所述搓扭轮的摆臂、带动所述摆臂摆动的驱动机构，搓扭轮转动连接于摆臂上，所述搓扭轮摆动轴线同时垂直于未歪曲时的光纤和搓扭轮的转动轴线。

本实用新型在中移动平台上设置驱动机构，使搓扭轮能够更全面的对光纤进行搓扭，从而确保光纤偏振模色散指标的稳定性，同时还能防止光纤在搓扭过程中受到损伤。

申请人：江苏富春江光电有限公司
地址：215233 江苏省苏州市吴江区震泽镇八都开发区三一八国道旁
国籍：CN
代理机构：苏州创元专利商标事务所有限公司
代理人：孙仿卫
更多信息请下载全文后查看。

专利名称：一种可快速拉丝的拉丝机专利类型：实用新型专利
发明人：韩磊
申请号：CN201220721991.9
申请日：20121211
公开号：CN203076348U
公开日：
20130724
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可快速拉丝的拉丝机，包括机架，其特征在于：机架的上端一侧设有导向管，导向管的后侧设有牵引轮，机架内部通过固定支架交替固定有槽轮组I、槽轮组II和槽轮组III，槽轮组I和槽轮组II之间以及槽轮组II和槽轮组III之间均设有加热装置，槽轮组III后端设有拉丝粉盒，拉丝粉盒上设有密封盖，拉丝粉盒的后端设有出丝卷轴。

本实用新型的优点是：可在拉丝的时候同时对其进行加热，不仅使得拉丝均匀，还能提高产品的质量。

申请人：韩磊
地址：315315 浙江省慈溪市观海卫镇五里村五里
国籍：CN
更多信息请下载全文后查看。

专利名称：一种玻璃纤维拉丝炉专利类型：实用新型专利
发明人：徐大治,童学功,王新武申请号：CN201120397173.3申请日：20111019
公开号：CN202265506U
公开日：
20120606
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种玻璃纤维拉丝炉，包括炉体、位于炉体底部的铂金漏板和电加热组件，所述炉体为由顶部的盖砖、侧砖、堵头砖和底部的底砖连接而成的具有炉膛空腔的结构，所述盖砖的上方设有加球孔砖，所述加球孔砖上设有加球孔和铂金孔，所述铂金漏板位于铂金孔的斜下方。

本实用新型的玻璃纤维拉丝炉在使用时，玻璃球在加入熔化时，采用了加球位置与铂金漏板不在同一竖直平面上的偏位加球法，使玻璃球液体在炉体中不会较快的直接进入铂金漏板，从而使玻璃液在澄清区域时间较长，产品合格率提高，有效降低了电耗，大幅缩减了生产成本。

申请人：安徽丹凤电子材料股份有限公司
地址：231400 安徽省桐城市开发区丹凤科技园
国籍：CN
代理机构：合肥天明专利事务所
代理人：奚华保
更多信息请下载全文后查看。

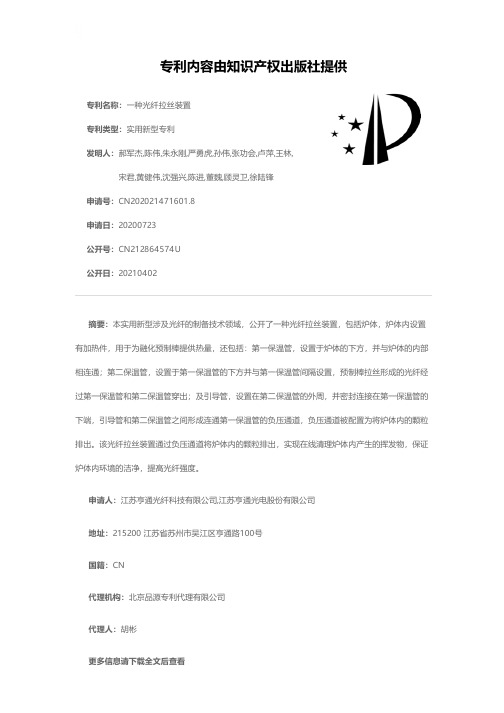

专利名称：一种光纤拉丝装置
专利类型：实用新型专利
发明人：郝军杰,陈伟,朱永刚,严勇虎,孙伟,张功会,卢萍,王林,宋君,黄健伟,沈强兴,陈进,董魏,顾灵卫,徐陆锋
申请号：CN202021471601.8
申请日：20200723
公开号：CN212864574U
公开日：
20210402
专利内容由知识产权出版社提供
摘要：本实用新型涉及光纤的制备技术领域，公开了一种光纤拉丝装置，包括炉体，炉体内设置有加热件，用于为融化预制棒提供热量，还包括：第一保温管，设置于炉体的下方，并与炉体的内部相连通；第二保温管，设置于第一保温管的下方并与第一保温管间隔设置，预制棒拉丝形成的光纤经过第一保温管和第二保温管穿出；及引导管，设置在第二保温管的外周，并密封连接在第一保温管的下端，引导管和第二保温管之间形成连通第一保温管的负压通道，负压通道被配置为将炉体内的颗粒排出。

该光纤拉丝装置通过负压通道将炉体内的颗粒排出，实现在线清理炉体内产生的挥发物，保证炉体内环境的洁净，提高光纤强度。

申请人：江苏亨通光纤科技有限公司,江苏亨通光电股份有限公司
地址：215200 江苏省苏州市吴江区亨通路100号
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。

专利名称：一种光纤拉丝炉
专利类型：实用新型专利
发明人：曹珊珊,刘志忠,薛驰申请号：CN201420547551.5申请日：20140923
公开号：CN204174093U
公开日：
20150225
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光纤拉丝炉，包括：炉顶气盘、炉体、中套管、保温体、发热体、延伸管；延伸管采用分段式支管互相连接的延伸管装置，炉体下表面固定连接有一个气密装置，延伸管装置设置在气密装置下端，延伸管装置上端还固定连接有一个弹性装置；本实用新型在气密装置下还固定连接有限位开关，可以当弹性装置与气密装置连接时候，防止弹性装置过位时可以及时地停下来；本实用新型制造成本经济，结构简单，无需后期繁琐的维护，且具有寿命长等优点。

申请人：中天科技光纤有限公司
地址：226500 江苏省南通市经济技术开发区中天路6号
国籍：CN
代理机构：北京一格知识产权代理事务所(普通合伙)
代理人：滑春生
更多信息请下载全文后查看。

专利名称：一种使用H的光纤拉丝加热炉装置和方法专利类型：发明专利
发明人：沈小平,李彪,杨志杰,沈佳,满小忠,朱坤,颜永庆申请号：CN201811643324.1
申请日：20181229
公开号：CN109678339A
公开日：
20190426
专利内容由知识产权出版社提供
摘要：本发明提供了一种使用H的光纤拉丝加热炉装置和方法，其中，使用H的光纤拉丝加热炉装置，包括炉体，所述炉体顶部安装有相互连通的密封筒，密封筒内安装有光纤预制棒固定和移动单元；所述密封筒顶部连通有气体回收单元；所述炉体内安装有用于给光纤预制棒加热的加热线圈；所述炉体底部安装有气体分布单元和退火管，所述气体分布单元与氢气进入管道连通，退火管与氩气进入管道连通；氢气进入管道在氩气进入管道的上方。

本发明所述的使用H的光纤拉丝加热炉装置，上部采用整体密封、下部采用惰性气体氩气隔绝空气，能安全使用氢气，氢气的价格比氦气低，可减少光纤的生产成本。

申请人：通鼎互联信息股份有限公司
地址：215233 江苏省苏州市吴江区震泽镇八都小平大道8号
国籍：CN
代理机构：天津滨海科纬知识产权代理有限公司
代理人：杨慧玲
