光纤拉丝机的操作方法光纤拉丝机是一种用于制造光纤的设备，它的使用方法对于生产高品质、高效率的光纤至关重要。
下面是光纤拉丝机的操作方法，详细解释了光纤拉丝机的工作原理、操作步骤、维护、安全等问题。
一、工作原理光纤拉丝机主要包括融化炉、拉丝塔、加热炉、冷却池、张力控制系统、纤芯对准系统、端面加工系统等部件。
整个过程可以分为两个阶段：熔制成型和拉丝成型。
1.熔制成型将光纤前体置于融化炉内进行加热，使其熔化成液态状态，然后顺着拉丝塔向下拉动，形成光纤的环状。
在熔制成型的过程中，需要设定适当的温度和拉速等参数，以保证光纤的质量。
2.拉丝成型在拉丝成型的过程中，需要控制拉丝速度、张力、温度等参数，以保证光纤拉丝过程的稳定性。
拉丝过程中需要注意保持充分的张力，防止光纤断裂，同时还需控制光纤的直径、圆度等参数，以满足生产需求。
二、操作步骤1.准备工作首先需要对设备进行检查和维护，确保各部件工作正常。
然后根据生产需求，设定好拉丝机的相关参数，包括拉丝速度、张力、温度等。
此外还需要准备好光纤前体材料、冷却液、油脂等。
2.熔制成型将光纤前体放入融化炉内进行加热，等待其熔化成液态，然后轻轻拽动并顺着拉丝塔向下拉动，形成光纤的环状。
在过程中需要控制好温度和拉速等参数，以确保光纤的质量。
3.拉丝成型在光纤成型后，需要将其送入加热炉进行热处理，使其进一步稳定。
然后将其送入冷却池中进行冷却，使其迅速冷却并凝固。
在拉丝成型的过程中还需控制光纤的直径、圆度等参数，以保证其光学性能。
4.端面加工和包装将制作好的光纤进行端面加工和包装，然后进行质量检测，确保其质量达到生产标准。
三、维护保养为确保光纤拉丝机的正常运行，需要进行定期的维护保养。
具体方法如下：1.定期检查设备的各部件是否正常，如融化炉、拉丝塔、加热炉、冷却池、张力控制系统、纤芯对准系统、端面加工系统等。
2.保持设备清洁，并对设备进行润滑和保养。
3.定期对设备的各部件进行调整和维护，如张力控制系统、纤芯对准系统等。
光纤拉丝操作光纤拉丝1.1.拉丝炉抽真空将顶盖板和下盖板分别盖住上下炉口。
拆下虹膜，按上抽真空盖板。
将拉丝炉旁的触摸式控制屏保护气关掉，打开抽真空。
观察压力表，抽真空至-0.8bar时为止。
关闭抽真空，打开炉子保护气。
拆掉下盖板，并将延伸管的炉门虹膜关到合适的位置。
1.2.预制棒进炉对中准备如果发现所挂预制棒垂直度不够，调节平台上的水平螺栓，用水平仪查看是否水平。
取下炉子上盖，按手动进棒“↓”键将预制棒送至炉子上盖板位置，清零。
按“←、→、↑、↓”键将光棒平移对预制棒炉子进行对中。
按手动进棒“↓”，送棒进拉丝炉（确保预制棒锥体全部进入炉盖内）。
继续对中，确保预制棒棒尖在拉丝炉口上盖中心轴位置。
设定预制棒直径、预制棒长度。
预制棒调整到拉丝炉中心位置后，按手动提棒“↑”键进行提棒操作。
提起预制棒，放好玻璃马弗，按手动进棒“↓”开始进棒（典型值为365mm）。
1.3.拉丝炉升温设置好“预备、掉头、穿丝、生产”的加热温度。
在控制面板上按“掉头”键，开始对炉子进行加温。
检查并确认拉丝炉已工作在“掉头”模式。
设置加热时间步长，开始加热，等待预制棒“头子”的坠落。
1.4.掉头子打开虹膜，利用镜子观察棒尖加热情况。
如果在设置时间左右“头子”没有下来，可以进棒1-2mm后等待。
在“头子”下来时，完全打开虹膜，让“头子”掉到剪锥桶中。
1.5.穿丝一人剪头子，另一人在控制面板上，将拉丝炉功率从“掉头”切换到“穿丝”状态。
用专用工具在石英管下部剪断“头子”同时将延伸管下部虹膜关小，移开剪锥桶同时将光纤引下。
1.6.光纤辅助牵引用手慢慢的把光纤拉至辅助牵引处。
将光纤引到辅助牵引轮上。
设定好线速度（5m/min），合上辅助牵引轮。
用专用铁桶收集废光纤。
1.7.光纤穿模具通过辅牵引牵至光纤足够细（一期要求：130μm-170μm；二期要求：130um-140um）。
如光纤直径较粗可以通过加速或提升预制棒来达到合适的光纤直径，如果光纤直径较细则做相反操作。
光纤拉丝工艺ppt xx年xx月xx日CATALOGUE目录•引言•光纤拉丝工艺发展历程•光纤拉丝工艺的生产流程•光纤拉丝工艺的技术特点•光纤拉丝工艺的应用领域•光纤拉丝工艺的前景展望01引言光纤拉丝工艺是指利用高温高压技术将高纯度玻璃或塑料光纤预制件拉制成细直径的工艺方法。
光纤拉丝工艺是光通信领域中的关键技术之一，被广泛应用于光缆、光器件和光通讯网络等领域。
光纤拉丝工艺简介光纤拉丝工艺流程选取高纯度玻璃或塑料作为预制件材料，经过高温高压处理制作成预制件。
光纤预制件制作拉丝机安装与调试拉丝过程涂覆与测试安装拉丝机并对其进行精确调试，确保拉丝过程中各项参数的稳定。
将预制件送入拉丝机的高温炉中加热至软化点，通过牵引轮和收线轮相互配合将光纤拉制成细直径。
对拉制好的光纤进行涂覆保护，并进行性能测试以确保符合要求。
1光纤拉丝工艺的重要性23光纤拉丝工艺制成的光纤具有低损耗、高带宽等特点，能够实现长距离、高速率的光通信。
实现长距离光通信光纤拉丝工艺作为光通信产业的基础技术，对光通信产业的发展起着至关重要的作用。
促进光通信产业发展光纤拉丝工艺的广泛应用有助于提升国家信息基础设施的水平，促进信息技术的快速发展。
提升国家信息基础设施水平02光纤拉丝工艺发展历程03初步应用虽然技术尚未成熟，但在一些特定领域，如航空航天、军事等领域开始尝试应用。
第一阶段：起步期01技术引入光纤拉丝工艺起源于20世纪70年代，最初由美国Corning公司引入。
02初步研究在起步期，研究人员开始探索光纤拉丝的基本原理和控制方法。
进入21世纪初，随着技术不断发展，光纤拉丝工艺逐渐转型。
技术突破光纤拉丝工艺逐渐实现规模化生产，生产效率和技术水平显著提高。
生产规模化光纤拉丝工艺逐渐应用于通信、医疗、工业控制等领域。
应用扩展近年来，随着科技的不断进步，光纤拉丝工艺不断创新。
技术创新新型光纤材料不断涌现，如玻璃纤维、碳纤维等，具有更高的强度和更轻的重量。

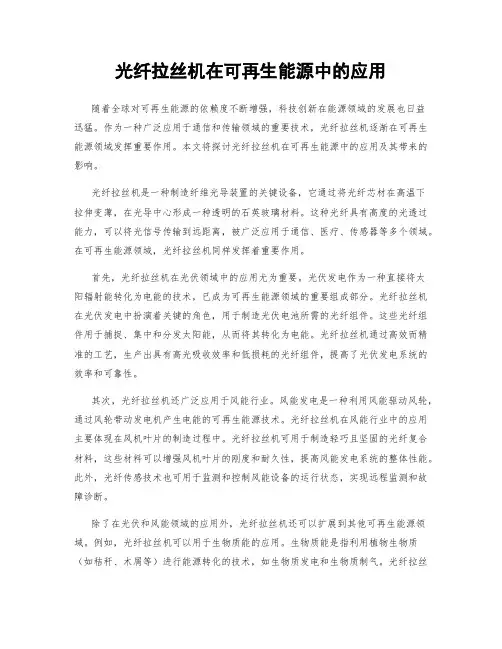

光纤拉丝机在可再生能源中的应用随着全球对可再生能源的依赖度不断增强，科技创新在能源领域的发展也日益迅猛。
作为一种广泛应用于通信和传输领域的重要技术，光纤拉丝机逐渐在可再生能源领域发挥重要作用。
本文将探讨光纤拉丝机在可再生能源中的应用及其带来的影响。
光纤拉丝机是一种制造纤维光导装置的关键设备，它通过将光纤芯材在高温下拉伸变薄，在光导中心形成一种透明的石英玻璃材料。
这种光纤具有高度的光透过能力，可以将光信号传输到远距离，被广泛应用于通信、医疗、传感器等多个领域。
在可再生能源领域，光纤拉丝机同样发挥着重要作用。
首先，光纤拉丝机在光伏领域中的应用尤为重要。
光伏发电作为一种直接将太阳辐射能转化为电能的技术，已成为可再生能源领域的重要组成部分。
光纤拉丝机在光伏发电中扮演着关键的角色，用于制造光伏电池所需的光纤组件。
这些光纤组件用于捕捉、集中和分发太阳能，从而将其转化为电能。
光纤拉丝机通过高效而精准的工艺，生产出具有高光吸收效率和低损耗的光纤组件，提高了光伏发电系统的效率和可靠性。
其次，光纤拉丝机还广泛应用于风能行业。
风能发电是一种利用风能驱动风轮，通过风轮带动发电机产生电能的可再生能源技术。
光纤拉丝机在风能行业中的应用主要体现在风机叶片的制造过程中。
光纤拉丝机可用于制造轻巧且坚固的光纤复合材料，这些材料可以增强风机叶片的刚度和耐久性，提高风能发电系统的整体性能。
此外，光纤传感技术也可用于监测和控制风能设备的运行状态，实现远程监测和故障诊断。
除了在光伏和风能领域的应用外，光纤拉丝机还可以扩展到其他可再生能源领域。
例如，光纤拉丝机可以用于生物质能的应用。
生物质能是指利用植物生物质（如秸秆、木屑等）进行能源转化的技术，如生物质发电和生物质制气。
光纤拉丝机可以用于制造光纤光谱仪，实现对生物质内部化学成分、温度分布和湿度等参数的实时监测，提高生物质能的利用效率。
此外，光纤拉丝机的应用还可以进一步拓展到其他可再生能源领域，例如水能、地热能等。
拉丝工艺对光纤性能的影响1. 引言1.1 拉丝工艺对光纤性能的影响拉丝工艺是光纤制备过程中的关键环节，对光纤的性能具有重要影响。
通过不同的拉丝工艺参数的调控，可以调整光纤的力学性能、传输特性以及光学性能。
具体来说，拉丝工艺对光纤的拉伸强度影响主要体现在拉拔过程中拉伸的力度和速度，这会直接影响光纤的强度和耐力。
而对光纤的抗弯性能影响则是通过控制拉丝工艺中的拉拔方式和温度等参数来实现的，这会影响光纤在安装和使用中的稳定性和可靠性。
拉丝工艺还会影响光纤的传输损耗、色散特性和光学非线性效应，这些参数的控制需要在拉丝工艺中精心设计和调整。
拉丝工艺是影响光纤性能的重要因素，对光纤的性能表现有着直接而重要的影响。
通过不断优化和改进拉丝工艺，可以提高光纤的性能表现，满足不同领域对光纤性能的要求。
2. 正文2.1 拉丝工艺对光纤的拉伸强度影响拉丝工艺是影响光纤性能的重要因素之一，其中对光纤的拉伸强度影响尤为重要。
在光纤的制作过程中，拉丝工艺可以直接影响到光纤的拉伸强度。
拉丝工艺的优化可以提高光纤的拉伸强度，从而延长光纤的使用寿命并提高其可靠性。
首先，拉丝工艺会影响光纤的内部结构。
通过控制拉丝过程中的拉伸速度和温度，可以使光纤内部的晶格结构更加均匀和致密。
这样的内部结构可以提高光纤的抗拉伸性能，使其能够承受更大的拉力而不容易断裂。
其次，拉丝工艺还会影响光纤的表面光滑度。
拉丝过程中，如果拉伸速度过快或拉丝机器不稳定，可能导致光纤表面出现凹凸不平或者表面裂纹，从而降低光纤的拉伸强度。
因此，在拉丝工艺中需要注意控制拉伸速度和保持设备稳定，以保证光纤表面的光滑度。
总的来说，拉丝工艺对光纤的拉伸强度影响是非常显著的。
通过优化拉丝工艺，可以提高光纤的拉伸强度，进而提高其使用性能和可靠性。
因此，在光纤制作过程中，拉丝工艺的重要性不可忽视。
2.2 拉丝工艺对光纤的抗弯性能影响拉丝工艺是光纤制备过程中至关重要的一环，对光纤的性能有着直接的影响。
