TCL(王牌)彩电通病速查表核心提示：机心或机型故障现象排除方法或技改措施2113EI 关机有亮点1．将R320(6.8KΩ)改为330Ω电阻器2．将C323(100uF)改为10uF电容器3．将C504(10uF ／250V)改为1uF／250V电容器TCL2166B、TCL1701AS不能开机，偶尔能开机工作二极管D805、D807性能不良，更换不良元器件开机时指示机心或机型故障现象排除方法或技改措施2113EI 关机有亮点1．将R320(6.8KΩ)改为330Ω电阻器2．将C323(100uF)改为10uF电容器3．将C504(10uF／250V)改为1uF／250V电容器TCL2166B、TCL1701AS不能开机，偶尔能开机工作二极管D805、D807性能不良，更换不良元器件开机时指示灯不亮将R843(10KΩ)改为22KΩ有时不能开机1．拆除C810(68pF／50V)2．将R804A(36KΩ、1／4W)改为68KΩ、1／4W2913EB色彩效果差进入维修模式，将MENU08菜单中的R-Y／BY GAINBAL项目的数据由“0”改为“15”，将G／Y ANGLE项目的数据由“1”改为“08”画面有横线干扰1．在C303位号安装0.33uF／63V电容器2．将R811(470Ω、1／4W)改为180Ω、1／4W电阻器画面行扭，伴有桶形失真1．将R356(1KΩ、1／6W)改为1.2KΩ、1／6W电阻器2．将稳压二极管D352(8.2V)的稳压值改为6.8V3．将R360(56KΩ、1／6W)改为39KΩ、1／6W电阻器2915DZ 有时字符抖动将C203(1000pF／50V)改为0.01uF／50V电容器行线性不良1．将C413(0.39uF／250V)改为0.47uF／250V电容器2．将电感器L402(27uH)改为21uH亮度偏低将R408(15KΩ、1／6W)改为8.2KΩ、1／6W电阻器个别频道图像不同步1．将R257改为1.5KΩ电阻器2．将R254改为330Ω电阻器3．将C203由3300pF改为4700pF电容器2977E、2918E 有高频尖叫声将L413(242uH)换成272uH刚开机时为红光栅，几秒钟后恢复正常进入维修模式，依次选择MENU03→ENGINEER OP→TION 0→MEMU04M EMU05，将BRI-MID-STOP-DEP (ABL开关设置)项的数据由“0”改为“1”即可(续)机心或机型故障现象排除方法或技改措施屡烧场输出集成电路1．将C307改为0.22uF／50V电容器2．在IC301的6脚和7脚之间接一只5600pF／50V的瓷片电容器2999UZ在换频道或图像亮暗变化时，电源电路会产生较大的“吱吱”响声将电源电路中的光耦合器改为东芝TLP621型电源指示灯亮，但不能二次开机，机内有“吱吱”声C824(100uF／200V)已失效，应更换部分频道杂音大将TR213(470Ω)改为150Ω3488D 遥控关机时有亮点或彩斑将C519(2200pF)改为1000pF2939DR 行幅增大二极管D409(FR104)击穿短路，应更换3488D 杂音大1．将L203(8.2uH)改为12uH2．将R213(470Ω)改为220Ω电阻器一条水平亮线且行幅不足C926(22uF/160V)，性能不良，更换之TCl9328三无，电源指示灯不亮电源开关触点烧蚀，更换新开关三无，电源指示灯亮，有继电器吸合声稳压二极管ZD402(1W、12V)击穿损坏，应更换AI2560 关机有色斑将C506(470uF)改为220uF不能二次开机或自动关机Q206(C1815)损坏，可用D400等型号的中功率管代替AT21211、AT21288 换台后无图像，屏幕上为雪花噪点，过一会儿图像自动出现与33V稳压二极管D843并联的电容器C843性能不良关机时有色斑C222(470uF)改为100uF电容器2170B PAL-I伴音干扰图像(有网纹干扰)将陷波器X204(5.5MHz)改为6MHz弱信号时部分频道在换台后彩色出现迟缓将C021、C022由30pF／50V改为39pF／50V电容器AT21S135 拉幕关机对屏幕上有闪动亮线进入维修模式后，将工厂菜单中的DELAY项目的数据改为“00”(续)机心或机型故障现象排除方法或技改措施开大音量后画面收缩1．将R235(39KΩ)改为22KΩ2．将R241(47KΩ)改为2.2KΩAT21S135换频道后伴音不良1．在C612位号增加一只22pF／16V电容器2．将Q601(SC1815)改为TC124E型3．拆除R612(4.7KΩ)接收VU频段部分节目时会产生邻频于扰进入维修模式后，将AGC项目的数据由“24”改为“21”部分频道节目图像不同步将C917(47uF／16V)改为5mm跳线AT21S179待机时电源部分发出较大的交流声将R807(3.9KΩ)改为4.3KΩ电阻器亮度偏低将R414(24KΩ)改为20KΩ不能开机1．将D802拆除2．在J803至J806正端之间接一只1KΩ、1／6W电阻器3．将R806(4.7KΩ)改为3.3KΩ电阻器4．将R807A由跳线改为820Ω、1／6W电阻器5．将C814(100pF／50V)改为330pF／50V电容器AT21S192画面底部卷边1．将R306(4.3Ω／2W)改为1.8Ω／2W2．进入维修模式，将IT菜单中VCEN的数据由“12”改为“06”AV无蓝屏1．将J002由跳线改为22uH电感器2．在Q202发射极与地之间接一只220uF／16V电容器伴音失真1．在C603位号加装10uF／16V电容器2．将R006(8.2KΩ)改为7.5KΩ电阻器变换图像模式为“柔和”时，画面彩色闪烁将C420改为100uF／160V电容器AT2516UG暗画面竖线偏绿1．将C511(270pF)改为240pF电容器2．C251(330pF)改为240pF电容器冷机开机时电源有声响将R807(4.7KΩ、1／6W)改为3.9KΩ、1／6WAT2575S场中心偏低在R311(P411负端)与地之间接一只1KΩ、1／2W电阻器(R317)(续)机心或机型故障现象排除方法或技改措施丽彩效果不明显1．将R501、R505和R510均由1.5KΩ改为1.8KΩ2．将R526由4.7KΩ改为2.7KΩAT2575S 接收有线电视信号时，图像顶部扭曲将IC201第53脚外接的IF AGC电容器由0.47uF改为4.7uF／50V的电解电容器开机即保护晶振X001(8MHz)性能不良，应更换之遥控开机时，屏幕中间有彩条1．将C842(220uF／16V)改为470uF／16V电容器2．将C271(220uF／16V)改为47uF／16V电容器AT2590B机内响声大1．将C844(0.01uF／50V)改为0.1uF／50v电容器2．将R837(100KΩ)改为33KΩ电阻器3．在J825位号增加跳线4．在C846位号增加一只1000pF／50V电容器部分频道跳台将C028(4700pF／50V)改为220pF／50V电容器图像上有竖线干扰1．将C501～C503均由680pF／50V改为1000pF／50V电容器2．将CRT底板上外接的220pF／50V改为100pF／50V电容器亮度和对比度开大时字符拖尾将R210--R212的阻值由2.2KΩ改为750Ω图像闪动1．将R435(4.7KΩ)改为15KΩ、1／2W电阻器2．将R019(220KΩ)改为68KΩ、1／6W电阻器3．在IC201第30脚对地之间加装一只10pF／50V电容器AT25A192电源波动大时不开机将C812(4.7uF／25V)改为10uF／25V电容器字符竖线暗1．将R041～R043的阻值均由4.7KΩ改为2.7KΩ2．将C013～C015均由100pF／50V改为68pF／50V电容器字符抖动将C313(1000pF)换成100pF电容器重低音失真1．将R638A(220KΩ)改为47KΩ电阻器2．将R637(3.3KΩ)改为4.7KΩ电阻器3．拆除R638(150KΩ)音量关不掉1．将R632、R633由33KΩ改为100KΩ电阻器2．将R637由3.3KΩ改为82KΩ电阻器(续)机心或机型故障现象排除方法或技改措施AT29128屏幕上有两条向上移动的干扰线在消磁线圈两端并接一只0.022～0.22uF／250V电容器AT2965U 无光栅，有伴音将R232(10KΩ)换成4.7KΩ电阻器关机时有响声将C659(47uF／35V)改为1uF／50v电容器音响状态下伴音断续在R680位号安装一只330KΩ电阻器遥控关机后再开机，屏幕上有回扫线将D005A、Q005A和C005A拆下，分别安装到D001A、Q001A和C001A位号AT2975D热机开机时有“噗噗”声和“嘶嘶”声将C623(100uF／25V)改为220uF／25V电容器黑屏R205(47KΩ)或R208(15KΩ)损坏，更换损坏的电阻器AT2986Z 自动关机1．将IC001(M11V3P)换成M11V6P型2．将TC201第22脚外接的R406(10KΩ、1／4W)改为4.7KΩ枕校余量不够1．将L441(750uH)改为600uH2．将R488(56KΩ)改为68KΩ电阻器关机5s后有残音拆除二极管D606AT29U159电源指示灯亮，二次开机时指示灯熄灭，有光栅，但无图像，无伴音行推动变压器T401引脚虚焊，应清除其引脚处热熔胶后再补焊屏幕顶部有回扫线R310(390KΩ)改为470KΩ电阻器AT3416U 刚开机正常，工作一段时间后自动关机二极管D810性能不良，导致Q801(2SD1273A)严重发烫，更换D810AT3480GI电源部分Q841严重发热将稳压二极管D843(9.1V)的稳压值改为8.2VAT3486I图像上横线分叉将C468(0.18uF／50V)改为0.22uF／50V的电解电容器声音开大后图像收缩将R829(0.18Ω/2W)改为0.15Ω／2W电阻器DTV2912屡烧场输出集成电路TDA8351用一只24V稳压二极管和一只5.6V稳压二极管串联后代替TDA8351第6脚外接的稳压二极管ZD301(30V)HiD29206P 屡烧行输出管枕校供电电路中R403开路，更换该电阻器(续)机心或机型故障现象排除方法或技改措施HiD3460i视频信号输出扭动，VCR信号输出时顶部扭曲1．将C923(47uF／16V)改为15Ω、1／6W电阻器2．将R902由15KΩ改为8.2KΩ电阻器HID299．PAv状态下，屏幕上出现从左至右移动的两条竖亮线1．在R232、R233的连接点与R237、R239的连接点之间加装一只10uF／50v电解电容器2．在IC202的16脚和靠近屏蔽罩的接地处加装一只10uF／50V的电解电容器不能开机，指示灯亮将稳压二极管D822(8.2V)换成10V稳压二极管HID299．SP 屡烧行输出管将C420改为4700pF电容器HDTV6 模式时，画面出现行扭曲1．拆除C4202．将C418(0.01uF／2kV)改为0.011uF／2kV3．将B+电压由96V调整为92VHID329SW．P在1250模式下，图像下半部收缩1．拆除J104和J10012．用导线将J1001的一端与P1002第4脚连接关机有亮点拆除J907有时开机后无光栅，有伴音帘栅极对地电容器C519性能不良，更换之有时自动关机R831(56KΩ)损坏有时在冷机开机后行幅窄，关机后重新开机则故障消失OM8838性能不良，更换之3418D、2939D 刚开机正常，工作一段时间后，场频不稳，有时变为水平亮线，有时出现类似散焦的彩虹状场输出集成电路引脚虚焊，补焊画面变大且失真(3418D型机)C356(4.7uF／50v)损坏，更换之VGA行中心偏左，画面右侧卷边1．将C427(47pF／50V)换成18pF／50V的管状电容器2．将C419改为0.01uF／1.6kV高压电容器HID2992i画面顶部露边1．将R301、R303由1KΩ、1／6W的碳膜电阻器换成1KΩ、1／6W的金属膜电阻器2．将R302、R305由2KΩ、1／4W的碳膜电阻器换成1.8KΩ、1／4W的金属膜电阻器(续)机心或机型故障现象排除方法或技改措施HID2992i开机及蓝屏时有异响1．将J118、J103拆除2．断开N701第1脚、30脚连接的印制铜箔线路3．用绝缘导线将N701的30脚与原J103的电路连接端相连4．用绝缘导线将N701的1脚与原J118的电路连接端相连电源不启动将电源振荡反馈电路中二极管D800(FR104)改为1N4148型不能二次开机，指示灯亮(2977E型机)存储器IC002(24C04)不良，更换之不能二次开机(2118E) 电感器L804(100uH)引脚虚焊，补焊E系列(LA76810／LA76832机心)不能二次开机(2918E)1．电感器L838(22uH)引脚虚焊，补焊2．存储器集成电路IC002(24C08)损坏，更换之行幅大(2536E型机) 二极。

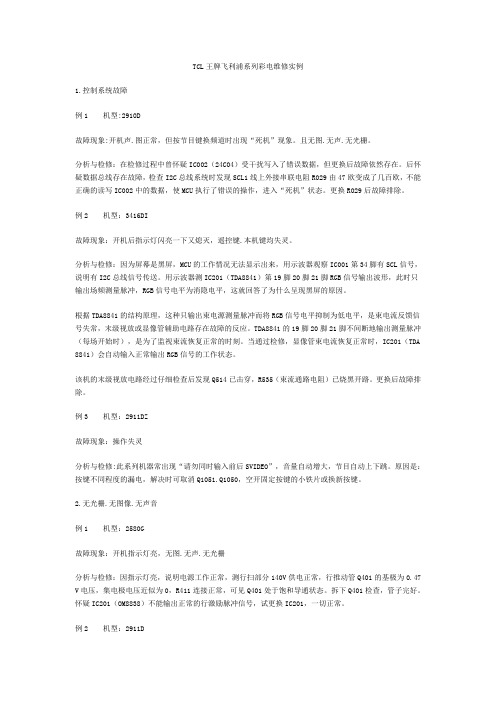

TCL王牌飞利浦系列彩电维修实例1.控制系统故障例1 机型:2910D故障现象:开机声.图正常，但按节目键换频道时出现“死机”现象。
且无图.无声.无光栅。
分析与检修：在检修过程中曾怀疑IC002（24C04）受干扰写入了错误数据，但更换后故障依然存在。
后怀疑数据总线存在故障，检查I2C总线系统时发现SCL1线上外接串联电阻R029由47欧变成了几百欧，不能正确的读写IC002中的数据，使MCU执行了错误的操作，进入“死机”状态。
更换R029后故障排除。
例2 机型：3416DI故障现象：开机后指示灯闪亮一下又熄灭，遥控键.本机键均失灵。
分析与检修：因为屏幕是黑屏，MCU的工作情况无法显示出来，用示波器观察IC001第34脚有SCL信号，说明有I2C总线信号传送。
用示波器测IC201（TDA8841）第19脚20脚21脚RGB信号输出波形，此时只输出场频测量脉冲，RGB信号电平为消隐电平，这就回答了为什么呈现黑屏的原因。
根据TDA8841的结构原理，这种只输出束电源测量脉冲而将RGB信号电平抑制为低电平，是束电流反馈信号失常，末级视放或显像管辅助电路存在故障的反应。
TDA8841的19脚20脚21脚不间断地输出测量脉冲（每场开始时），是为了监视束流恢复正常的时刻。
当通过检修，显像管束电流恢复正常时，IC201（TDA 8841）会自动输入正常输出RGB信号的工作状态。
该机的末级视放电路经过仔细检查后发现Q514已击穿，R535（束流通路电阻）已烧黑开路。
更换后故障排除。
例3 机型：2911DZ故障现象：操作失灵分析与检修:此系列机器常出现“请勿同时输入前后SVIDEO”，音量自动增大，节目自动上下跳。
原因是：按键不同程度的漏电，解决时可取消Q1051.Q1050，空开固定按键的小铁片或换新按键。
2.无光栅.无图像.无声音例1 机型：2580G故障现象：开机指示灯亮，无图.无声.无光栅分析与检修：因指示灯亮，说明电源工作正常，测行扫部分140V供电正常，行推动管Q401的基极为0.47 V电压，集电极电压近似为0，R411连接正常，可见Q401处于饱和导通状态。

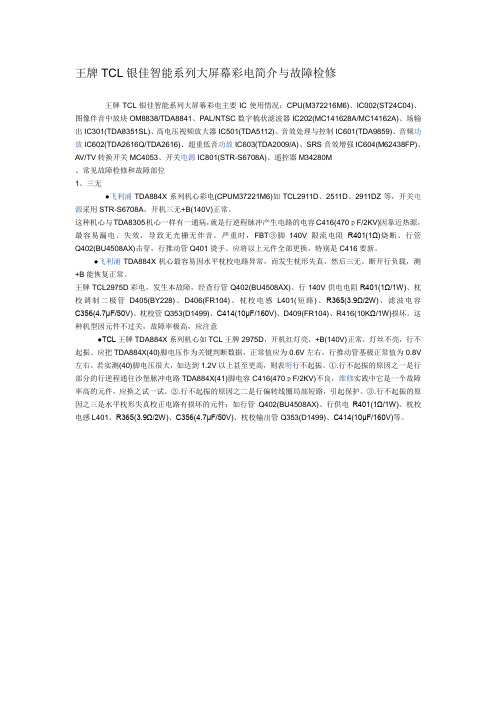

王牌TCL银佳智能系列大屏幕彩电简介与故障检修王牌TCL银佳智能系列大屏幕彩电主要IC使用情况：CPU(M372216M6)、IC002(ST24C04)、图像伴音中放块OM8838/TDA8841、PAL/NTSC数字梳状滤波器IC202(MC141628A/MC14162A)、场输出IC301(TDA8351SL)、高电压视频放大器IC501(TDA5112)、音效处理与控制IC601(TDA9859)、音频功放IC602(TDA2616Q/TDA2616)、超重低音功放IC603(TDA2009/A)、SRS音效增强IC604(M62438FP)、AV/TV转换开关MC4053、开关电源IC801(STR-S6708A)、遥控器M34280M、常见故障检修和故障部位1、三无●飞利浦TDA884X系列机心彩电(CPUM37221M6)如TCL2911D、2511D、2911DZ等，开关电源采用STR-S6708A，开机三无+B(140V)正常。
这种机心与TDA8305机心一样有一通病，就是行逆程脉冲产生电路的电容C416(470ｐF/2KV)因靠近热源，最容易漏电、失效，导致无光栅无伴音。
严重时，FBT③脚140V限流电阻R401(1Ω)烧断、行管Q402(BU4508AX)击穿，行推动管Q401烫手。
应将以上元件全部更换，特别是C416要新。
●飞利浦TDA884X机心最容易因水平枕校电路异常，而发生枕形失真，然后三无。
断开行负载，测+B能恢复正常。
王牌TCL2975D彩电，发生本故障，经查行管Q402(BU4508AX)、行140V供电电阻R401(1Ω/1W)、枕校调制二极管D405(BY228)、D406(FR104)、枕校电感L401(短路)、R365(3.9Ω/2W)、滤波电容C356(4.7μF/50V)、枕校管Q353(D1499)、C414(10μF/160V)、D409(FR104)、R416(10KΩ/1W)损坏。

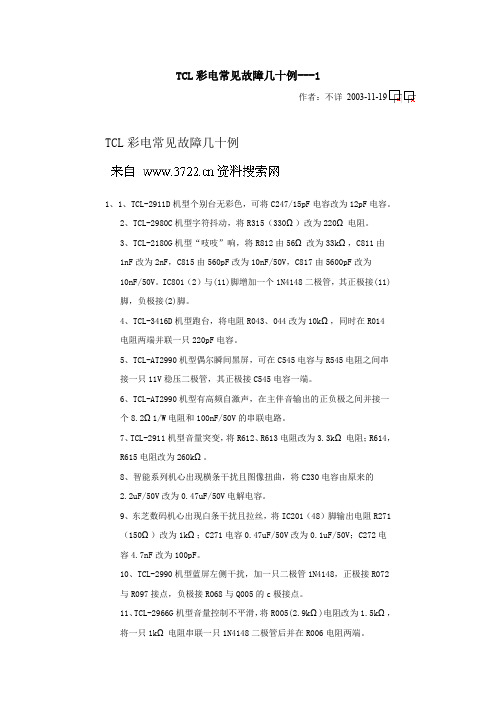

TCL 彩电常见故障几十例---1作者：不详2003-11-19TCL彩电常见故障几十例1、1、TCL-2911D 机型个别台无彩色，可将C247/15pF 电容改为12pF 电容。
2、TCL-2980C 机型字符抖动，将R315（330Ω）改为220Ω电阻。
3、TCL-2180G 机型“吱吱”响，将R812由56Ω改为33k Ω，C811由1nF 改为2nF ，C815由560pF 改为10nF/50V ，C817由5600pF 改为10nF/50V 。
IC801（2）与(11)脚增加一个1N4148二极管，其正极接(11)脚，负极接(2)脚。
4、TCL-3416D 机型跑台，将电阻R043、044改为10k Ω，同时在R014电阻两端并联一只220pF 电容。
5、TCL-AT2990机型偶尔瞬间黑屏，可在C545电容与R545电阻之间串接一只11V 稳压二极管，其正极接C545电容一端。
6、TCL-AT2990机型有高频自激声，在主伴音输出的正负极之间并接一个8.2Ω1/W 电阻和100nF/50V 的串联电路。
7、TCL-2911机型音量突变，将R612、R613电阻改为3.3k Ω电阻；R614，R615电阻改为260k Ω。
8、智能系列机心出现横条干扰且图像扭曲，将C230电容由原来的2.2uF/50V 改为0.47uF/50V 电解电容。
9、东芝数码机心出现白条干扰且拉丝，将IC201（48）脚输出电阻R271（150Ω）改为1k Ω；C271电容0.47uF/50V 改为0.1uF/50V ；C272电容4.7nF 改为100pF 。
10、TCL-2990机型蓝屏左侧干扰，加一只二极管1N4148，正极接R072与R097接点，负极接R068与Q005的c 极接点。
11、TCL-2966G 机型音量控制不平滑，将R005(2.9k Ω)电阻改为1.5k Ω，将一只1k Ω电阻串联一只1N4148二极管后并在R006电阻两端。
TCL王牌MS19机芯液晶彩电原理简析与检修思路（下）二、典型故障检修思路1．不开机不开机，是指接通电源开关，按下开／待机键后，待机指示灯不能改变颜色（开机灯应由红色变为绿色），机器声、光全无。
本机芯的开机过程是：接通电源开关，开关电源首先工作，产生＋5V、＋12V电压（注：本机芯没有设待机电源）。
通过电源板CN02插座送往主板CN101插座的①、②、③脚及⑨、⑩脚上，经主板DC-DC转换块形成主芯片控制系统所需的供电。
此时，主控芯片U403内嵌CPU的时钟电路、复位电路工作，随即CPU开始工作，147脚输出高电平→控制管Q403导通→双色发光二极管D401中的红色发光二极管点亮（见图3）、表示机器进入待机状态。
CPU也与外接E2PROM 存储器U401（24C32）通讯，调取相关开机程序（注：绝大多数机芯开机程序存储在FLASH存储器中，但本机芯例外）。
这时若按下遥控器开／待机键或按下面板上的频道升／降键，U403的150脚输出高电平→控制管Q101导通→p沟道场效应开关管U101导通→输出M＋5V电压→高频头内的高、中频电路及U403户的相关信号处理电路才能获得电源，并开始进入工作状态。
此时，U403的144脚输出高电平→控制管Q402导通叶双色发光二极管D401中的绿色发光二极管点亮，几乎与此同时147脚输出低电平，待机红色指示灯熄灭，表示机器开始进入工作状态。
这时U403的146脚输出低电平→Q701截止→Q702导通→P沟道场效应开关管U701导通→输出PANEL_VCC电压（＋12V）→插座CN701④、⑥⑧脚获得＋12V电压→逻辑板上显示屏驱动电路开始得电工作。
随后U403的149脚输出低电平→Q405截止→Q406导通→有低电平经插座CN101⑦脚→电源板上插座CN04④脚→背光板上插座CN1④脚→背光板上的N沟道场效应开关管Q1截止→背光振荡及控制块U1 （MPS1048）控制端⑩脚高电平→U1内振荡器工作→背光电路工作→显示屏后面的背光灯管开始点亮。
TCL王牌AT29211A彩电电源不启动维修一例一台TCL王牌AT29211A彩电出现如下故障：开机三无，电源指示灯闪烁（微弱绿灯）。
检修：打开机器后盖，通电，摇动电路板，故障现象无变化，初步判断不属于接触不良。
检查电源部分，没发现外观明显烧坏的元件，查行管也未击穿。
断开行供电限流电阻，在+B 与地之间接上60W灯泡作假负载，接通电源，灯泡也间歇微亮闪烁，判断故障在电源部分，或负载短路（过载）引起电源保护性不启动。
初查电源部分，未发现明显损坏的元件，将R802（1M）和R803（4M7）拆下检查，阻值正常。
因电源能够输出微弱电压，故判断电源初级部分问题不大，于是先撇开电源初级不管，断开次级各路负载进行检查。
将D831和D832一齐断开，开机，电源启动，灯泡正常发光。
焊上D831，灯泡正常，显然问题就在D832支路上。
焊上D832，故障出现，断开跳线J814，故障现象不变。
此时在D832负极支路上只连接有Q802、R 838、R839，查Q802正常，IC804（7808）也无明显短路。
试换精密稳压块IC803（ua431）开机，电源正常启动。
以为故障就在IC803。
将电路板安装回支架上后再开机，故障现象仍然如故，说明IC803未损坏。
再次卸下电路板，将D832、C838、C832、C838A等拆下检查，没发现异常。
在拆下C832时，发现其引脚有松动现象，在测量以上元件无异常后依次焊上，开机，故障现象消失，假负载灯泡正常发光，反复试验几次，启动正常；接上行供电电阻开机，电视机声光出现，故障排除。
初步判断为C832脱焊导致上述故障。
为了验证以上判断，再次将C832焊下开机，故障现象出现，从而验证了以上判断的正确。
再次焊上C832，安装好电路板，经反复开机和长期通电试验，故障现象不再出现，电视机宣告修复。
分析此故障为：因C832脱焊，+12V电压纹波加大，此纹波电压加在IC803（ua431）上，干扰其电压检测电路，使其不能正常检测出次级电压的变化，便不能正常稳压，从而导致以上故障。
T C L王牌彩电维修大全第一章：2101系列彩色电视机故障维修实例1、控制系统故障例1机型：2101AS故障现象：频道预置搜台操作时图像一晃而过，节目不能锁定，但原储存的节目能够正常收看。
分析与检修：根据故障现象分析，可能是AFT信号未加到87CK38(13)脚，因为若因U T扫描电压有故障，原存储节目也就不可能收看。
为此，检查R251、C251连接处的电压，正常情况下，自动搜台时该处的AFT电压在0．2－5V之间变化，但现在87CK38(13)脚的电压没有这种变化。
仔细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。
例2机型：2101AS故障现象：在VHF－L、VHF－H、UHF的高频段收不到台，但低频段能收到。
分析与检修：根据故障现象分析，可能是U T电压的动态范围不够宽所致。
经过仔细检查，发现+33V电压的稳压二极管D001端电压只有9V，说明该管已击穿损坏。
更换D001后其端电压能稳压在33V，故障也随之排除。
例3 机型：2101AS故障现象：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几秒钟后，又自动转入待机状态。
在指示灯熄灭期间，屏幕为静噪蓝屏。
分析与检修：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C 总线系统不正常或节目存储器24C04损坏，因而不能执行开机操作的外部表现。
需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专用设备写入初始化数据后才能使用。
例4 机型：2101AS故障现象：接收电视台节目时，VHF－H频段无图像。
分析与检修：只在VHF－H频段接收不到电视信号，说明频段转换信号有故障，其他部分工作正常。
TCL王牌彩电维修大全第一章：2101系列彩色电视机1.1 故障维修实例1、控制系统故障例1机型：2101AS故障现象：频道预置搜台操作时图像一晃而过，节目不能锁定，但原储存的节目能够正常收看。
分析与检修：根据故障现象分析，可能是AFT信号未加到87CK38(13)脚，因为若因U T扫描电压有故障，原存储节目也就不可能收看。
为此，检查R251、C251连接处的电压，正常情况下，自动搜台时该处的AFT电压在0．2－5V之间变化，但现在87CK38(13)脚的电压没有这种变化。
仔细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。
例2机型：2101AS故障现象：在VHF－L、VHF－H、UHF的高频段收不到台，但低频段能收到。
分析与检修：根据故障现象分析，可能是U T电压的动态范围不够宽所致。
经过仔细检查，发现+33V电压的稳压二极管D001端电压只有9V，说明该管已击穿损坏。
更换D001后其端电压能稳压在33V，故障也随之排除。
例3 机型：2101AS故障现象：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几秒钟后，又自动转入待机状态。
在指示灯熄灭期间，屏幕为静噪蓝屏。
分析与检修：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C 总线系统不正常或节目存储器24C04损坏，因而不能执行开机操作的外部表现。
需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专用设备写入初始化数据后才能使用。
例4 机型：2101AS故障现象：接收电视台节目时，VHF－H频段无图像。
分析与检修：只在VHF－H频段接收不到电视信号，说明频段转换信号有故障，其他部分工作正常。
TCL彩电常见故障及维修2009-10-08 15:11TCLAT21211机自动关机开机指示灯一亮即灭为Q206（c1815）坏通病TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地tcl2901a自动搜索，遇到信号自动返回原状态，进入总线，把各数据抄下来，换好储存器后，再进入总线，写好数据就可以了。
但要事先将菜单中中英文转换一项记住是那一页那一项，电视修好后，退出总线，进入菜单可见一片杂乱无章的字母，记住中英转换4L:b+w是那一页.项，就很容易将电视修好。
2113E缺红色Q501 F422视放管虚焊，通病中的通病2智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.¬C416--561P电容性能不良行不工作2939DR机无声无图，视放板三极管Q503、504击穿．(注意：8838系列机型通病：视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成，开机无光栅：C416漏导致Q401饱和使行停振导致开机无光栅冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可. ＴＣＬＳ６７０８电源自动关机Ｒ８３１５６Ｋ２Ｗ变值7HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管 C480由100uF/16V改为330uF/16V,8838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容,智能系列机型 R831 56K 不良自动关机F)w行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病3438R常见D421--F104坏造成画面扩大且失真。
R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。
TcL2980D.2988D.2988G等飞利浦机芯待机正常，开机吱吱响两声，激励管C极４V以下，则行包坏．TCL 2910D 三无故障C833(220P/250V)击穿,造成T803的10脚对地交流短路,使到IC801停振,出现"三无"故障.更换C833,问题解决.TCL（AT21189B，AT21206）电视机无规律关机通病；该机型常常会不定时间关机，将Q804（DTC124）取消可根治，本人已经修过三十多台该机型这种故障，效果很好，同机型的还有；AT2170，AT21215，AT2165，AT2113，AT2175AT21286，AT21181今年新出的很多机型,如单芯片电源脚9V取自Q206(型号C1815)的机子,遇到不开机或开机几分钟自动关机时,换之即OK. 此时测量Q206C脚19V.B脚19V.E脚无电压或很低.拆下用数字表测量BE,BC压降正常TCL东芝机心TB1238的常见走台故障:1 , 自动调台不存多为AFT中周变质 2,VT电压的电阻R004/33K损坏TCL2988DB满屏有4毫米间隔的齿型波干扰，有信号，无信号均如此。
TCL电视原理与维修1、TCL2911DZ三无，灯闪强制开机（短接Q823的B、C极）测+B为44V，查出R814开路，换R814后电源输出正常。
2、TCL2911DZ雷击、三无检查光耦、SE140损坏。
更换后灯亮，待机+B为 2．4V，二次开机电源STR6708A保护，测Q801 D1273C极为4．5V，E极为6．5V；B极为 5．5V，在路测D1273阻值，CE间有10K 的漏电电阻，换D1273后一切正常。
3、TCL2911DZ二次开机后指示灯熄灭，无声、无图、无光栅。
从指示灯的亮和熄灭变化过程可推知，电源及遥控系统能够正常工作。
检查行推动管Q40l各极电压，发现该管饱和，说明IC201（TDA8841）(40)脚无行激励脉冲输出。
这种情况有可能因 FBP脉冲未送回 IC201(41)脚所致。
替换 C416作实验，整机工作恢复正常。
4、TCL2911DZ开机后待机指示灯亮，一下即熄灭，电视机无声、无图、无光栅。
按待机键指示灯不闪动，不能进入开机状态。
查MCU(22)脚5V供电正常，(25)脚复位电压正常，但 MCU对本机键和遥控键没有反应，有可能是因为时钟信号源没有起动。
试更换X001（8MHZ晶振），开机正常。
当X001损坏时，MCU不会起动工作，不可能对IC201（TDA8841）作起动操作，所以机器为“三无’状态，待机指示灯也没有表示响应开机操作的闪动。
TCL2911DZ接通电源时，待机指示灯亮，但很快又灭。
无声、无图、无光栅。
检查开关电源，140V电压及各供电电压正常。
检查视放部分，无200V供电，说明行输出级不工作。
进一步检查行推动级Q401，其集极电压为5V左右，说明Q401处于饱和状态，Q401的基极电压的 1.2V，高于正常值（0.8V）说明行激励信号不正常，且问题可能发生在TDA8841内。
在分析检查TDA8841时，发现I2C总线引脚(7)、(8)的电压均高于正常值4.5V，达到6.8V 左右，说明I2C总线受到了漏电的干扰。
