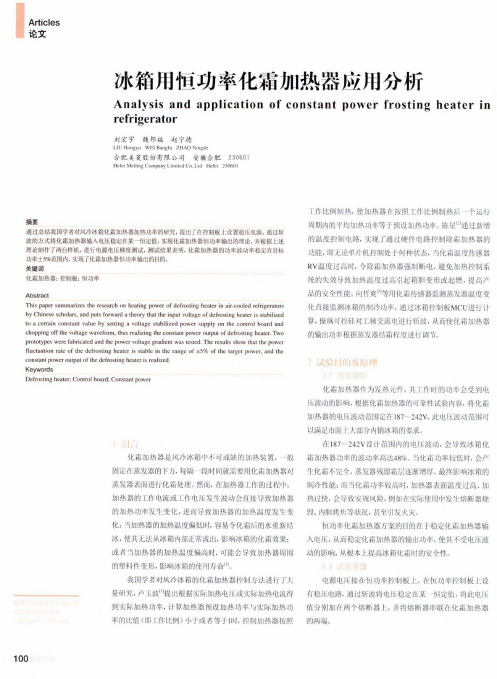

Articles论文冰箱用恒功率化霜加热器应用分析Analysis and application of constant power frosting heater inrefrigerator刘宏宇魏■邦福赵宁德LIU Hongyu WEI Bangfu ZHAO Ningde合肥美菱股份有限公司安徽合肥230601Hefei Meiling Company Limited Co..Ltd Hefei23()6()1摘要通过总结我国学者对风冷冰箱化霜加热器加热功率的研究，提出了在控制板上设置稳压电源，通过斩波的方式将化霜加热器输入电压稳定在某一恒定值，实现化霜加热器恒功率输出的理论，并根据上述理论制作了两台样机，进行电源电压梯度测试，测试结果表明，化霜加热器的功率波动率稳定在目标功率±5%范围内，实现了化霜加热器恒功率输出的目的。

关键词化霜加热器；控制板；恒功率AbstractThis paper summarizes the research on heating power of defrosting heater in air-cooled refrigeratorsby Chinese scholars,and puts forward a theory that the input voltage of defrosting heater is stabilizedto a certain constant value by setting a voltage stabilized power supply on the control board and chopping off the voltage waveform,thus realizing the constant power output of defrosting heater.Two prototypes were fabricated and the power voltage gradient was tested.The results show that the power fluctuation rate of the defrosting healer is stable in the range of±5%of the target power,and the constant power output of the defrosting heater is realized.KeywordsDefrosting heater;Control board;Constant power化霜加热器是风冷冰箱中不可或缺的加热装置，-般固定在蒸发器的下方，每隔段时间就需要用化霜加热器对蒸发器表面进行化霜处理。

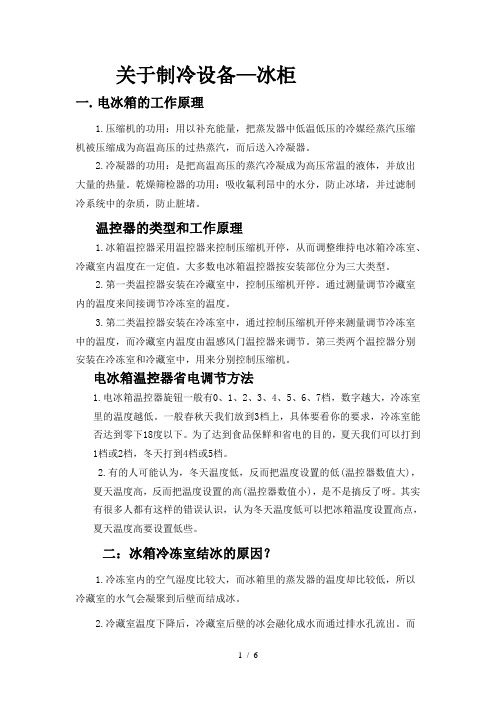

关于制冷设备—冰柜一. 电冰箱的工作原理1.压缩机的功用：用以补充能量，把蒸发器中低温低压的冷媒经蒸汽压缩机被压缩成为高温高压的过热蒸汽，而后送入冷凝器。

2.冷凝器的功用：是把高温高压的蒸汽冷凝成为高压常温的液体，并放出大量的热量。

乾燥筛检器的功用：吸收氟利昂中的水分，防止冰堵，并过滤制冷系统中的杂质，防止脏堵。

温控器的类型和工作原理1.冰箱温控器采用温控器来控制压缩机开停，从而调整维持电冰箱冷冻室、冷藏室内温度在一定值。

大多数电冰箱温控器按安装部位分为三大类型。

2.第一类温控器安装在冷藏室中，控制压缩机开停。

通过测量调节冷藏室内的温度来间接调节冷冻室的温度。

3.第二类温控器安装在冷冻室中，通过控制压缩机开停来测量调节冷冻室中的温度，而冷藏室内温度由温感风门温控器来调节。

第三类两个温控器分别安装在冷冻室和冷藏室中，用来分别控制压缩机。

电冰箱温控器省电调节方法1.电冰箱温控器旋钮一般有0、1、2、3、4、5、6、7档，数字越大，冷冻室里的温度越低。

一般春秋天我们放到3档上，具体要看你的要求，冷冻室能否达到零下18度以下。

为了达到食品保鲜和省电的目的，夏天我们可以打到1档或2档，冬天打到4档或5档。

2.有的人可能认为，冬天温度低，反而把温度设置的低(温控器数值大)，夏天温度高，反而把温度设置的高(温控器数值小)，是不是搞反了呀。

其实有很多人都有这样的错误认识，认为冬天温度低可以把冰箱温度设置高点，夏天温度高要设置低些。

二：冰箱冷冻室结冰的原因？1.冷冻室内的空气湿度比较大，而冰箱里的蒸发器的温度却比较低，所以冷藏室的水气会凝聚到后壁而结成冰。

2.冷藏室温度下降后，冷藏室后壁的冰会融化成水而通过排水孔流出。

而冰箱排水孔堵塞或者设置模式不对，造成水流不畅或者冰未融化完全，就会出现冰箱冷藏室结冰的现象3、冰箱关的不严导致空气中的水蒸气凝结所致。

三：冰箱冷冻室结冰怎么办？1.在放入冷冻食物之前，将冷冻室壁敷上一层塑料薄膜，凭借冷冻室的冷气极易很快贴敷上，然后放入食品冷冻。

普通双门双温电冰箱温控器的特性及故障判断与修理（海尔电冰箱）普通电冰箱多使用机械压力式温控器作为温度控制器件，一旦温控器故障，电冰箱就不能正常工作。

而温控器种类繁多，不同型号、不同规格的温控器，结构、性能及用途也不尽相同。

另外，当冰箱开停机不正常时，并不全都是温控器故障，一定要针对故障特征做出正确判断，避免判。

当接到一台开停机不正常的电冰箱时，首先要确定该电冰箱制冷状况是否正常。

可根据开、停机时间和所能达到的制冷效果做出判断，也可利用人为延长开机时间的方法，通过观察制冷速度和制冷深度来判断。

总之，必须在完全排除制冷系统故障的前提下，才能判定确属温控器的故障。

这一点在实修中应用的关键是：不少维修人员对制冷状况的判定不准确，明明是制冷系统故障，却轻易判定是温控器故障，盲目调整或更换温控器，为维修工作增添麻烦。

如已确定制冷系统完全正常，确属温控器故障，可更换同型号或型号不同、性能一致的温控器。

但在实修中发现，大多数温控器故障造成的开、停机不正常现象，并不是必须更换温控器，多数温控器通过调整后仍能正常使用。

对温控器的调整，实际上就是改变温控器的温度控制点。

使其与电冰箱的制冷状况相匹配。

只是调整温控器的技术难度较大，一般的维修人员很难熟练掌握。

社会上制冷维修人员中也有不少人在调整温控器，但真正能做到心中有数、在调整中得心应手的人却少之又少。

这主要是因为对各种温控器的机械结构、性能原理了解不透，无法针对故障内容采取正确的调整方法，因而不是选错了调节螺丝，就是掌握不好调整量或调整方向错误，造成越调效果越差，最终将温控器调乱，甚至于本来能继续使用的温控器。

因调整不当而报废。

所以，要想掌握好温控器的调整技术，首先要熟悉各种温控器的内部结构及其特性与动作原理，并在实践中不断积累经验。

下面针对最为常见的普通双门双温电冰箱进行介绍。

普通双门双温电冰箱所用的温控器，一般均为WDF 型(即定温开机型)温控器，其温度控制特性如下图所示。

《制冷与制冷设备技术》（第5版）教学指南（《指南》分：课程性质与任务、教学要求与建议、以及思考与练习(附参考答案）。

一、课程性质与任务1、性质第5版《制冷与制冷设备技术》是在第4版的基础上，再一版推出的教材。

该版教材继续坚持以基础知识必需够用为原则，以实践操作有的放矢为主线，任务总结学生为主教师为导，开阔视野兴趣知能同行拓展，在以下3方面作了进一步修定：(1)在教育目标上突出能力本位的职业教育思想，理论联系实际，以求实际应用需求。

如：带着学生走进“制冷实操现场参观学习、看一看、听一听、做一做、议一议等。

(2)在教学内容上强调与劳动部门的技能鉴定标准紧密相扣，体现学以致用的原则，操作性强。

在行文中力求文句简练，通佳易懂，图文并茂，使之更直观性。

围绕学习任务，将相关知识和技能传授给学生，激活学生的技能（知识）储备。

如“做实验说现象、电冰箱空调器基本原理和故障检修示图等。

(3)在形式上注意灵活多变，将学习、工作融于轻松愉悦的环境中，如：诗句与故事、电冰箱空调器维修案例、教仪装备介绍，以及全国技能竞赛惊影等。

2、任务第5版《制冷与制冷设备技术》从实际应用出发，分制冷概述、制冷基础知识、制冷设备结构与原理、制冷设备的制冷系统、制冷设备的电气控制系统、空调器的通风系统、制冷设备的选用与维护、制冷设备常见故障分析与处理、制冷设备维修服务与经营管理、电冰箱和空调器基本操作课题十个模块。

其中2009年全国职业院校技能大赛（中职组）“制冷与空调设备组装与调试”任务书，作为提高学生实践操作训练参考用。

通过本课程的学习，使学生掌握制冷技术的基本原理及实际操作技能，以适应社会对该岗位人才的需求。

二、教学要求与建议●：模块一《制冷概述》●教学要求通过讲解，了解本课程教学的性质与内容，以及制冷实操室的规则，树立安全与规范操作的职业意识；通过现场观看，认识制冷实操室的设备、仪器仪表及工具，明确学习目标、培养学习兴趣。

本模块分：制冷物理意义及研究内容、制冷实训室的内容与规则、走进制冷实训现场去看看3个环节。

冰箱温控器正确使用及故障维修冰箱温控器正确使用冰箱温控器采用温控器来控制压缩机开停，从而调整维持电冰箱冷冻室、冷藏室内温度在一定值。

大多数电冰箱温控器按安装部位分为三大类型。

第一类温控器安装在冷藏室中，控制压缩机开停。

通过测量调节冷藏室内的温度来间接调节冷冻室的温度。

第二类温控器安装在冷冻室中，通过控制压缩机开停来测量调节冷冻室中的温度，而冷藏室内温度由温感风门温控器来调节。

第三类两个温控器分别安装在冷冻室和冷藏室中，用来分别控制压缩机。

冰箱温控器使用正确与否直接影响使用效果，如果长期使用不当将会缩短电冰箱寿命，直至烧坏压缩机。

生活中应随温控器安装方式不同采用不同的调节方法。

随季节、室内环境温度的变化而及时改变温控器整定值。

调节时人对着旋钮盘面，顺时针旋转表示冰箱内温度整定值降低，制冷量逐级增加。

反之冰箱内温度整定值升高，制冷量逐级降低.冬天室内温度较低时，温控器如采用第一类安装方式安装在冷藏室内，应顺时针旋转温控器旋钮至4或5、6的位置，以保证冷室内的温度。

温控器如果采用第二类安装方式装在冷冻室内时，温控器调整旋钮盘面位置以满足物品所需温度为宜，一般调在中间位置即可。

如果采用第三种安装方式冷冻室、冷藏室均装有温控器时，可按冷冻室、冷藏室实际状况分别调整。

夏天室内温度较高，此时应将温控器调节旋钮向逆时针调节至旋钮盘面约3或2，避免电冰箱内整定温度值太低而使压缩机较长时间运转。

速冻档不宜长期使用，速冻完成后应及时将调节旋钮恢复至正常整定值。

长期将调节旋钮置于最档或速冻档，将会缩短压缩机寿命甚至损坏压缩机。

冬天室内温度低于10℃时应时投入电热补偿开关，以保证温控器正常工作(如室温低于5℃时温控器有可能失灵)。

同时也保证了冷冻室内正常负荷温度。

如果温控器损坏，应及时找专业人员检修更换。

冰箱温控器故障维修，故障现象：使电冰箱内温度低于预定温度时仍不能停机这种故障多数是由于温控器触点粘连或机构失灵、或感温囊内感温剂充注量过多、或温控器感温管安装夹松脱所造成。

三星冰箱维修与故障判断成都市武侯区鑫巨龙家电维修服务部分享三星冰箱维修案类与分析.故障排除1、故障现象：BCD-196AY3冰箱不制冷维修过程：重庆分公司一冰箱用户，于2005年6月购买一台冰箱BCD-196AY3。

在2006年9月25日反映冰箱不制冷，经维修部拉回观察，该冰箱的故障比较特别，三个间室循环不制冷。

比如，先是冷藏室不制冷，然后所有间室制冷又正常；再是变温室不制冷，然后所有间室制冷又正常；如此来回循环。

但是变温室出现不制冷的频率要高一些。

我们刚开始怀疑是主控板和电磁阀，但更换后问题依旧。

这可怎么办呢？对了，该冰箱是分立多循环，可以单独开启或关闭！于是指导维修部关闭其他两个间室，只留一个间室，分别观察是否制冷。

经过维修部的观察，冷藏室和冷冻室制冷正常，只有变温室异常。

变温室设定—7度，但只能达到—4度，并且不停机，然后温度便开始上升。

由此，可初步判断为变温室系统内漏。

最后经维修部开背后发现，BW蒸发器铜铝接头处漏。

所以，以后在遇到分立多循环冰箱类似故障时，可以每个间室分别查看。

2、故障现象：BCD-209S/E不制冷冷藏室内灯正常，温控器正常，冰箱不停机。

初步判断为漏气，具体是内漏或者是外漏需要拉回维修车间打压观察。

和用户协商将冰箱拉回维修车间，到车间后将高低管分段打压试漏，第二天观察发现高压漏气，将后背板扒开找好过度管位置分段打压，第三天为左侧冷凝器漏，将铜管盘在冰箱后背连接好试机，两天后观察冰箱运行正常，将后背板镶好，送回用户家。

3、BCD-219WAK化霜不尽维修过程：按照公司下发的维修工艺，单纯的调整感温头及蒸发器位置，问题不能彻底的解决，连修几次用户不能接受，只有换机。

将用户冰箱拉回维修部，检测化霜时间和化霜温度，观察化霜状况，视情况改变化霜感温头的阻值，一般化霜不尽的主要原因都是化霜时间短，温度不够，所以要加大化霜感温头的阻值，具体要加多大电阻，要看化霜状况。

维修效果：很少有用户再找回，基本无反复。

电冰箱常见故障表现和原因分析一. 电冰箱不制冷的故障电冰箱不制冷是最为常见的故障之一，引起电冰箱出现不制冷的故障主要是由于压缩机不运转、制冷管路堵塞、电磁阀损坏、继电器损坏、控制电路板、信号传输电路板、变频电路板出现故障等引起的。

1、压缩机是电冰箱的主要制冷设备，若压缩机不运转将导致电冰箱的制冷剂无法实现制冷循环，进而造成电冰箱不制冷的故障。

电冰箱的压缩机及制冷管路如下图所示。

2、制冷剂经由制冷管路向电冰箱箱体内散发冷气，若制冷管路堵塞，将导致制冷剂不流通，进而造成电冰箱不制冷的故障。

3、电磁阀主要用于控制制冷剂的流向，若电磁阀出现故障将导致制冷剂无法正常流通，进而导致电冰箱不制冷。

4、继电器主要包括过热保护继电器和起动继电器两种，如果过热保护继电器实施了保护，压缩机将不工作，电冰箱也无法制冷。

5、控制电路板主要是用于控制电冰箱的整机工作情况，如果控制电路板出现故障，主要会导致电冰箱不工作、不制冷等故障。

二. 电冰箱结霜严重的故障电冰箱的工作实际就是制冷-结霜-化霜-制冷过程的循环往复。

当电冰箱处于工作状态时，蒸发器上结有厚厚的霜层，说明该电冰箱的压缩机不能正常停机。

此种现象主要是由开门频繁、食物放得过多、门封不严、温度控制器、传感器、电磁阀损坏所造成的。

1、电冰箱在使用的过程中如果开门频繁、食物放得过多等很容易造成电冰箱箱内的温度过高，引起电冰箱不停机的故障，进而造成电冰箱结霜严重的故障。

2、门封主要是使电冰箱的箱门密封良好，防止电冰箱内部的冷气散发到室内。

如果门封不严，将导致电冰箱箱体内的温度无法达到制冷要求，致使蒸发器出现较厚的霜层。

3、若温度控制器损坏，将无法准确的感应电冰箱内部的温度，使压缩机会一直处于工作状态，压缩机不能正常的起停，从而使得蒸发器出现较厚的霜层。

4、传感器主要用于对电冰箱箱内的温度进行检测，如果传感器损坏，将导致其感温功能失灵，进而导致电冰箱的主控板指令失常，引起电冰箱结霜严重的故障。

容声冰箱导购培训手册容声冰箱辉煌历程：1983 第一台容声冰箱诞生1990 容生产出中国第一台圆弧门暗拉手流线型冰箱bcd-103，从此带动了国产冰箱的升级换代。

1993 中国第一台全无氟绿色冰箱在容声问世。

1995 容声成为中国冰箱业首家年销售量突破百万的企业，达122万台。

1999 荣升冰箱连续9年中国销量第一。

2000 第一台31.8分贝超静音冰箱，养鲜冰箱在容声下线，同时全彩冰箱，网络冰箱等具革命性的新型冰箱相继问世。

2001 以非变频方式实现比普通冰箱省电50%，耗电低至0.48度的超级节能冰箱在容声研制成功。

2002 分立多循环技术在容声诞生，彻底改变了冰箱诞生79年以来的串联循环制冷局限。

实现分立循环，分时控制，带领冰箱进入’按需制冷，多元养鲜’ 的新境界。

纳米抗菌养鲜魔宝，速冻养鲜魔板技术开始在容声创新利用。

2003 分立双循环，分立三循环技术在容声产品上全面应用，推动冰箱养鲜进入‘自由温区’新时代。

进美化工程全面启动，不仅有多循环技术，养鲜技术，智能温控技术，节能技术，静音技术上全面提升，跟在产品外观技术和工艺上推动国际化标准工艺应用，塑造时尚精品。

2004 荣升冰箱bcd-209s，超越欧洲a++级高级节能标准，勇夺联合国gef节能明星大奖。

为中国并想在同行业中赢得世界级的荣耀，开创冰箱业节能新纪元。

加点健康化行动。

将食物消毒技术，抗菌养鲜墨宝技术，抗菌镀膜玻璃层架，抗菌材料在全线产品推广，21各型号产品获得国家抗菌ciaa认证。

2005 容声全明星科技全面出击，自由温区，停电保鲜，联合国节能明星科技强强联手，自由温区技术开创冰箱独立控温新时代，超宽变温范围让食物保鲜更舒适长久，第四代维生素c养鲜魔宝，采用维生素c与纳米技术相结合，保湿，保鲜，除异味，更有停电仍可持续12小时供冷的停电保鲜科技，错峰用电，安静节省。

2006 spa原生态养鲜科技突破诞生。

整和分离多循环技术，果菜关合保险系统，维生素c养鲜魔宝三大鲜锋科技，创造食物最适宜储藏的温度，温度，空气环境，同时促进果菜卫生c含量提升，至臻完md新科技，颠覆了以往冰箱的保鲜模式，以养代保，让新鲜由内而外散发出来。

冰箱温控器测试工作原理一、冰箱分类目前我公司生产的直冷冰箱系统主要有机械控温与电脑控温两种控制方式，其中机械冰箱采用通常置于灯罩内的温控器控制冷藏室与冷冻室温度，电脑冰箱则通过分别置于各个独立温区的温度传感器控制各个温区的温度。

二、制冷系统1.机械冰箱双门机械冰箱绝大多数为单系统冰箱，即冷藏室蒸发器与冷冻室蒸发器串联接入制冷管路中，两个间室同时制冷或停止工作。

其系统原理图如下：（代表机型：BCD-192CM/BCD-247CM 等）先进冷冻（代表机型：BCD-208H/BCD-188DR/BCD-199DM 等，冰箱有软冷冻室）先进冷冻三门机械冰箱为机械双变温系统，通过开关控制电磁阀的通断来切换中门不同的蒸发器，以改变中门的温度。

其系统原理图如下：2.电脑冰箱双温区电脑冰箱，采用电磁阀连接两根毛细管。

两个温区可以单独控制温度，且其中一个温区可以单独关闭。

其系统原理图如下：（代表机型：BCD-196H/BCD-192EM/BCD-202EM/BCD-195E）三温区冰箱电脑冰箱,采用电磁阀连接三根毛细管。

三个温区可以单独控制温度，其中两个温区可单独关闭。

其系统原理图如下：（代表机型：BCD-188ER/BCD-198ER）三、电气系统因各个型号冰箱接线方式不尽相同，电冰箱的电气及控制系统请详见各个型号冰箱的说明书或参数标牌。

四、冰箱系统检查1.制冷系统检查步骤：(1)通电30 分钟判断是否制冷。

(2)将电冰箱温控系统置于正常档位，通电120 分钟检查制冷温度。

冷藏室平均温度在O—10℃之间；冷冻室最高温度在-18℃以下。

开停机情况：在冰箱持续通电2 小时后，夏天开停比为3：1—1：1，冬天为1：3 一1：5。

当环境室温为18℃时，冰箱运行约15 分钟，停机约45 分钟左右。

当室温为35℃时，冰箱运行约为45 分钟，停机15 分钟左右才能满足冰箱制冷需要。

(3)氮气保压检漏(不得以其它气体替代)。

漏是指制冷系统制冷剂微漏或全部泄漏。
