基于LM35温度测控系统设计
设计是一个以80C51 单片机为核心温度传感器 采用 LM35 的环境温度简易测控系统,用于替 代传统的低精度、不易读数的温度计

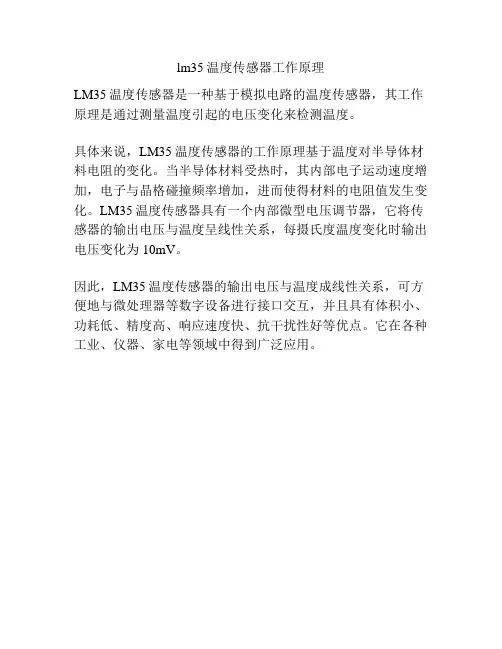

• LM35 是NS 公司生产的集成电路温度传感器系列产品之一
• 它具有很高的工作精度和较宽的线性工作范围,该器件输 出电压与摄氏温度线性成比例。 • 因而从使用角度来说, LM35 与用开尔文标准的线性温度 传感器相比更有优越之处, • LM35 无需外部校准或微调,可以提供±1/4℃的常用的室 温精度。 • 该系统体积小、成本低、工作可靠,具有很高工程应用价 • 值。系统稍加改动或扩展,

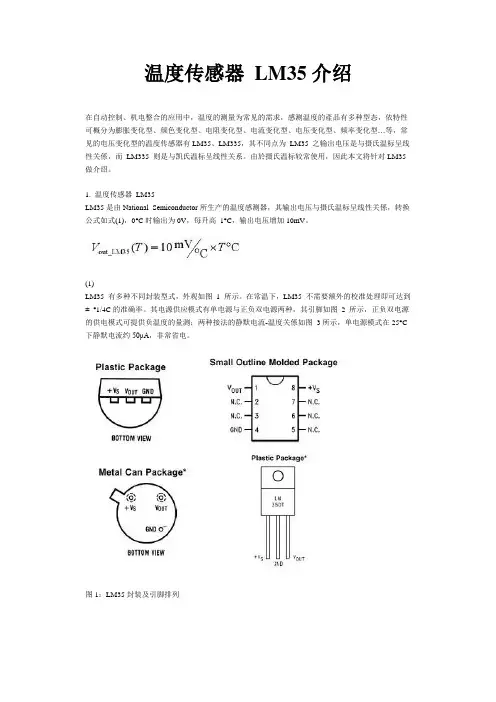

• LM35 有多种不同封装型式,在常温下,LM35 不需要额外 的校准处理即可达到± °1/4C的准确率。 • 其电源供应模式有单电源与正负双电源两种: • 1.正负双电源的供电模式可提供负温度的量测; • 2.单电源模式在25°C下静默电流约50μA,非常省电。
其输出电压与摄氏温标呈线性关係,转换公式如式(1),0°C 时输出为0V,每升高 1°C,输出电压增加10mV。
系统结构及工作原理
• 温控电路由传感器电路、信号调理电路、A/D 采样电路、 单片机系统、输出控制电路、加温电路构成。 • 电路基本工作原理:传感器电路将感受到的温度信号 • 以电压形式输出到信号调理电路,信号经过调理后输入到 A/D 采样电路,由A/D • 转换器将数字量值送给单片机系统,单片机系统根据设计 的温度要求判断是否需要接通加温电路
系统软件设计
• 软件采用模块化结构,主要由主模块、AD 采样模块、初 始化模块、定时器模块、出错处理模块等部分构成,修改 和维护十分方便。 • AD 与单片机系统AT89C55 连接采用中断方式。当AD 转换 完毕后,CPU 读取转换后的数字量,通过比较判断,如果 数字量大于0℃时对应的数字量04E2H,则刷新逻辑输出口 P1,送低电平
温控系统原理框图
传 感 器
信 号 调 理 电 路
A/D
转 换 电 路
单 片 机 系 统
输 出 控 制 系 统
加 温 减 温
传感器电路原理图
• ADC0809 转换来自0通道的经过放大的传感器输出信号。 80C51 的P0 口与ADC0809 的输出相连用于读取转换结果, 同时P2.0~P2.6 作为控制总线,向ADC0809 发送锁存、启 动等 • 控制信息,并查询EOC 状态。ALE 经分频后给ADC0809 提 供时钟信号。
