热电阻热电偶温度传感器校准实验

热电偶温度计标度实验报告热电偶是一种用来测量热能的传感器，它由金属双极子，某种特定的金属或合金构成。

热电偶使用热电效应，金属双极子之间发生电势，两侧的温度不同时，这种电势就会发生变化。

热电偶可以测量低温和非常高的温度，它的使用范围较广泛。

热电偶有两种类型，一种是标准热电偶，另一种是修正热电偶。

标准热电偶温度传感器是专门用于标定温度表和其他温度量检测设备的。

通过与标准热电偶进行比较，可以测量其他任何热电偶温度量的精度，以及如何调整温度表的精度，以确保热电偶测量的精度。

本实验的目的是测量一种标准热电偶的标度精度。

实验中，我们使用了一种带有色标的标准热电偶，它的详细参数如下：测量范围：-50°C +200°C，精度：±1.5°C，响应时间：2s，色标：红灰绿。

实验中，我们使用了一种热电偶标定装置，它能够测量热电偶在温度范围-50°C +200°C其产生的电压值。

实验过程中，首先将热电偶放入实验箱中，将温度由原来的20°C慢慢升值，然后每隔1°C读取在实验箱中测量出来的电压值，再将其与标定装置内的标签电压值进行比较，最后画出热电偶标度曲线，用来测量它的标度精度。

实验结果表明，标准热电偶的标度精度良好，在-50°C +200°C 之间的温度范围内，它的温度精度可以保持在±1.5°C，这与其产品说明中的数据一致，表明热电偶的温度标度精度是可靠的。

总之，本次实验使用了一种带有色标的标准热电偶，在中温范围内测得它的标度精度，实验结果表明，它的温度精度可以保持在±1.5°C，与产品说明中的数据一致，表明标准热电偶的标度精度是可靠的。

因此，本实验的目的得到了满足。

热电偶校正实验报告热电偶是一种常见的温度测量仪器，是由双金属探头组成，探头间夹有一定量的导电物质，当环境温度发生变化时，金属探头的电阻也会发生变化，由此可以根据热电偶的电阻变化量推算环境温度的变化。

热电偶的准确性取决于各个探头的电阻值，因此，在使用热电偶之前，必须进行校准以确保热电偶的测量准确性。

本报告对热电偶校正实验进行了详细介绍，以便了解热电偶的校准过程和实验结果。

一、实验简介本实验的目的是测试和校准热电偶的性能，以确认其测量结果的准确性。

实验中使用的热电偶为双金属探头类型，在校正前，首先需要测量热电偶的电阻值，然后采用十二点校正法校正热电偶的电阻，以提高测量准确性。

二、实验材料和设备1.电偶：双金属探头类型；2.动丝扳手；3.控恒温水槽；4.电偶示波器；5.度计；6.算机。

三、试验过程1.量热电偶电阻值：将热电偶连接到热电偶示波器，通过计算机测量热电偶的电阻值，并将结果记录在表中，以备后用。

2.二点校准：将热电偶接入温控恒温水槽，然后将水槽的温度设定为12种温度值：0℃、10℃、20℃、30℃、40℃、50℃、60℃、70℃、80℃、90℃、95℃、100℃，然后通过热电偶示波器将热电偶的电阻值重新测量，并将记录在表中。

3.算校正系数：计算器通过计算十二点测量结果，以确定校准系数，以提高测量精度。

四、实验结果实验结果显示，在校正后，热电偶的测量精度明显提高，比校正前的值高出了4%，符合预期，表明实验结果良好。

五、结论本次实验的结果表明，热电偶的校准能够有效地提高热电偶的测量精度，使热电偶能够准确地测量出环境温度，为实际应用提供可靠的测量结果。

因此，在实际运用热电偶之前，应该进行校准操作，以确保测量结果的准确性和可靠性。

实验三热电偶与热电阻的温度测量一、实验目的：1、了解热电偶测量温度的原理与应用。

2、了解热电偶冷（自由）端温度补偿的原理与方法。

3、了解热电阻的测温原理与特性。

二、实验原理：将两种不同的金属丝组成回路，如果二种金属丝的两个接点有温度差，在回路内就会产生热电势，这就是热电效应，热电偶就是利用这一原理制成的一种温差测量传感器，置于被测温度场的接点称为工作端，另一接点称为冷端(也称自由端)，冷端可以是室温值也可以是经过补偿后的0℃、25℃的模拟温度场。

热电偶是一种温差测量传感器。

为直接反映温度场的摄氏温度值，需对其自由端进行温度补偿。

热电偶冷端温度补偿的方法有：冰水法、恒温槽法、自动补偿法、电桥法，常用的是电桥法(图3-2)，它是在热电偶和测温仪表之间接入一个直流电桥，称冷端温度补偿器，补偿器电桥在0℃时达到平衡(亦有20℃平衡)。

当热电偶自由端(a、b)温度升高时(>0℃)热电偶回路的电势Uab下降，由于补偿器中PN结呈负温度系数，其正向压降随温度升高而下降，促使Uab上升，其值正好补偿热电偶因自由端温度升高而降低的电势，达到补偿目的。

热电阻用于测温时利用了导体电阻率随温度变化这一特性，对于热电阻要求其材料电阻温度系数大，稳定性好、电阻率高，电阻与温度之间最好有线性关系。

常用的有铂电阻和铜电阻，热电阻阻值Rt与温度t的关系为：Rt=R0(1+At+Bt2)本实验采用的是Pt100铂电阻，它的R0=100Ω，A=3.9684×10-2/℃，B=5.847×10-7/℃2，铂电阻采用三线连接法，其中一端接二根引线主要为了消除引线电阻对测量的影响。

三、需用器件与单元：K型、E型热电偶、温度源、温度控制仪表、温度控制测量仪（9000型）。

温度传感器实验模板、冷端温度补偿器、直流±15V、外接+5V电源适配器。

Pt100铂热电阻。

四、实验步骤：1、将热电偶插到温度源两个传感器插孔中任意一个插孔中，（K型、E型已装在一个护套内），K型热电偶的自由端接到主控箱面板上温控部分的Ek端，用它作为标准传感器，配合温控仪表用于设定温度，注意识别引线标记，K型、E型及正极、负极不要接错。

热电偶校正实验报告今天，我们完成了一项用热电偶校正实验，该实验旨在测量和调整温度传感器的热电偶校正系数。

在实验之前，我们需要了解如下内容：热电偶是由两种不同的金属所构成的电位计，它可以检测和测量温度变化。

热电偶可以根据电位计测量的差值来准确测量温度变化。

但是，由于不同的温度传感器可能具有不同的热电偶系数，所以在实际应用中，我们需要校正热电偶。

一般来说，为了校正温度传感器的热电偶系数，我们需要使用两个已知精准的温度传感器，一个用于测量，另一个用于校正。

在实验中，我们使用精准的基准温度传感器和待测温度传感器，校正它们的热电偶系数。

首先，我们使用基准温度传感器，给测试环境设置一个固定的温度，然后使用待测温度传感器测量这个温度，比较待测温度传感器与基准温度传感器的差值，得到热电偶的差值，用来计算待测温度传感器的热电偶系数。

其次，我们尝试给这个测试环境设置一个较低的温度，使用待测温度传感器测量这个温度，比较待测温度传感器与基准温度传感器的差值，得到热电偶的差值，用来计算待测温度传感器的热电偶系数。

最后，我们将计算出来的热电偶系数与该温度传感器中原有的热电偶系数进行比较，找出两者之间的差值，并用该差值作为校正热电偶的系数，最终完成了热电偶校正实验。

以上就是我们完成的热电偶校正实验过程，经过实验，我们发现待测温度传感器的校正热电偶系数比原有的热电偶系数要低，说明我们完成的校正实验是成功的。

通过本次实验，我们了解到热电偶的校正是非常重要的，只有在正确设置热电偶系数之后，温度传感器才能正常工作，以此提高测量精度。

此外，在实验中，基准温度传感器的精度也是很重要的，只有选择正确的基准温度传感器，才能获得更准确的校正结果。

本次实验，我们通过调整热电偶的系数，可以有效地提高温度传感器的测量精度，帮助我们更准确地记录环境温度变化，为未来对温度变化的研究提供一定的参考依据。

总之，本次实验为我们提供了一个有效的方法来调整温度传感器的热电偶系数，可以提高温度传感器的测量精度，为今后对环境温度变化的研究提供依据。

热电偶校正实验报告热电偶是测量温度和控制温度的常用仪器。

它由两个固定的金属芯合金电阻组成，每一对的电阻值有自己的温度特性，其中一端的温度变化时另一端也会变化，这种特性是热电偶广泛应用的原因。

二、热电偶校正热电偶校正是用于确定热电偶读数与标准温度之间的偏差，以确保测量温度的准确性。

它包括数据记录、多次测量、温度控制设备、热电偶温度读数和标准温度比较等，以确定热电偶是否正常使用，以及它是否准确测量温度。

三、实验方法1.置测试环境：使用精密温度控制仪器设置温度，在100℃处安装热电偶，并连接到记录仪。

2.制温度：将控制仪器设置为每隔5秒采集温度数据，记录5分钟，确保温度在50℃至150℃之间，并在每段温度变化中记录温度读数。

3.录数据：在每段温度变化中记录热电偶的温度读数，并与标准温度进行比较，计算偏差值，以确定热电偶的准确性。

4.对照检查：将热电偶调整到50℃，将其连接到精密温度控制仪器，检查热电偶的温度读数是否与标准温度相符。

四、实验结果完成实验后，将测量的温度读数与标准温度进行比较，计算出偏差值，结果如下表所示：标准温度（℃） |量读数（℃）|差（℃）50 | 50.2 | 0.275 | 75.1 | 0.1100 | 99.9 | -0.1125 | 125.1 | 0.1150 | 150.2 | 0.2从上表中可以看出，热电偶的温度读数与标准温度之间的偏差均在0.2以内，可以认为热电偶准确度较高。

五、结论通过本次实验，我们可以得出以下结论：1.电偶是测量温度和控制温度的常用仪器；2.电偶校正是用于确定热电偶读数与标准温度之间的偏差，以确保测量温度的准确性；3.过实验，可以得出热电偶的温度读数与标准温度之间的偏差均在0.2以内，可以认为热电偶准确度较高。

由于热电偶能够准确测量温度，因此它为工业生产提供了可靠的温度控制手段，广泛应用于电力工程、热能恒温、温度计量、生物学研究等领域。

一、实验目的1. 了解温度传感器的基本原理和种类。

2. 掌握温度传感器的测量方法及其应用。

3. 分析不同温度传感器的性能特点。

4. 通过实验验证温度传感器的测量精度和可靠性。

二、实验器材1. 温度传感器实验模块2. 热电偶（K型、E型）3. CSY2001B型传感器系统综合实验台（以下简称主机）4. 温控电加热炉5. 连接电缆6. 万用表：VC9804A，附表笔及测温探头7. 万用表：VC9806，附表笔三、实验原理1. 热电偶测温原理热电偶是由两种不同金属丝熔接而成的闭合回路。

当热电偶两端处于不同温度时，回路中会产生一定的电流，这表明电路中有电势产生，即热电势。

热电势与热端和冷端的温度有关，通过测量热电势，可以确定热端的温度。

2. 热电偶标定以K型热电偶作为标准热电偶来校准E型热电偶。

被校热电偶的热电势与标准热电偶热电势的误差可以通过以下公式计算：\[ \Delta E = \frac{E_{\text{标}} - E_{\text{校}}}{E_{\text{标}}}\times 100\% \]其中，\( E_{\text{标}} \) 为标准热电偶的热电势，\( E_{\text{校}} \) 为被校热电偶的热电势。

3. 热电偶冷端补偿热电偶冷端温度不为0，因此需要通过冷端补偿来减小误差。

冷端补偿可以通过测量冷端温度，然后通过计算得到补偿后的热电势。

4. 铂热电阻铂热电阻是一种具有较高稳定性和准确性的温度传感器。

其电阻值与温度呈线性关系，常用于精密温度测量。

四、实验内容1. 热电偶测温实验将K型热电偶和E型热电偶分别连接到实验台上，通过调节加热炉的温度，观察并记录热电偶的热电势值。

同时，使用万用表测量加热炉的实际温度，分析热电偶的测量精度。

2. 热电偶标定实验以K型热电偶为标准热电偶，对E型热电偶进行标定。

记录标定数据，计算误差。

3. 铂热电阻测温实验将铂热电阻连接到实验台上，通过调节加热炉的温度，观察并记录铂热电阻的电阻值。

热电偶校正实验报告热电偶是一种常用的温度测量工具，它由两种金属合金组成的绝缘材料封装而成，金属合金的温度改变会引起电阻的变化，从而把温度变化电阻变化的比值成直接的温度信号转换出来。

热电偶在工业、农业生产和科学研究中都广泛应用，其准确性至关重要。

本文将介绍热电偶校正实验的基本原理、实验准备、实验流程与实验结果。

一、实验基本原理热电偶校准可以确保温度测量具有准确性。

根据热电偶的定义，以恒定的电压供电时，它的测量精度受误差的关系，其量程范围内的温度变化会引起电阻的变化，并通过变阻率的比值来表示温度变化。

因此，热电偶的校准就是根据特定温度下的电阻值来左右热电偶的误差。

二、实验准备校正热电偶实验所需设备：热电偶、温度源、稳压电源、万用表等。

三、实验流程1.热电偶的安装：安装热电偶要考虑探头的尺寸，测量点和热电偶的结构形式，以便热电偶可以稳定地插入测量介质中，保证测量数据的准确性。

2.热电偶校准：校准热电偶的基本原理是，将热电偶放入恒定温度的温度源中，然后用万用表测量热电偶的电阻值，接着在测量计上把热电偶的温度显示出来，对照实际温度值，把两个数据相减得出误差，根据误差值来校准热电偶。

3.稳压电源的使用：在校准热电偶之前，应使用稳压电源给热电偶供电，以保证测量的准确性。

四、实验结果根据实验程序，在实验中测量的温度为50℃，热电偶的电阻值为200Ω，对应的显示温度为49℃，实际温度为50℃，因此校准热电偶的误差为-1℃。

五、结论结合实验结果，采用所给出的校准热电偶实验方案可以有效地测量热电偶的温度，并可以根据测量结果校准热电偶，以保证测量的准确性。

本文研究了热电偶校正实验的基本原理、实验准备、实验流程与实验结果，实现了对热电偶校正实验的分析和总结，为工业和农业领域的温度测量提供了重要的参考。

一、实验目的本次实验旨在通过实践操作，了解温度测量原理，掌握温度传感器的使用方法，并对不同类型温度传感器的性能进行比较分析。

通过实验，加深对温度测量基础知识的理解，提高实际操作能力。

二、实验原理温度测量是科学研究、工程应用和日常生活中不可或缺的环节。

本实验采用多种温度传感器进行温度测量，主要包括热电偶、热电阻和热敏电阻等。

1. 热电偶测温原理：热电偶由两种不同材料的导体组成，当其两端处于不同温度时，会产生热电势。

根据热电势与温度之间的关系，可测量温度。

2. 热电阻测温原理：热电阻的电阻值随温度变化而变化，通过测量电阻值，可得到温度值。

3. 热敏电阻测温原理：热敏电阻的电阻值随温度变化而变化，通过测量电阻值，可得到温度值。

三、实验器材1. 热电偶（K型、E型）2. 热电阻（铂电阻、镍电阻）3. 热敏电阻（NTC、PTC）4. 温度传感器实验模块5. CSY2001B型传感器系统综合实验台6. 温控电加热炉7. 连接电缆8. 万用表：VC9804A、VC9806四、实验步骤1. 将实验模块连接到CSY2001B型传感器系统综合实验台上。

2. 将热电偶、热电阻和热敏电阻分别接入实验模块。

3. 打开实验台，设置实验参数，如温度范围、采样时间等。

4. 启动实验，观察温度传感器的输出信号。

5. 记录实验数据，包括温度值、电阻值等。

6. 分析实验数据，比较不同温度传感器的性能。

五、实验结果与分析1. 热电偶测温实验结果：K型热电偶和E型热电偶在实验温度范围内具有较好的线性度，测量误差较小。

2. 热电阻测温实验结果：铂电阻和镍电阻在实验温度范围内具有较好的线性度，测量误差较小。

3. 热敏电阻测温实验结果：NTC热敏电阻和PTC热敏电阻在实验温度范围内具有较好的线性度，测量误差较小。

4. 性能比较分析：（1）热电偶具有较宽的测量范围，但价格较高，安装和维护较为复杂。

（2）热电阻具有较好的精度和稳定性，但测量范围相对较窄。

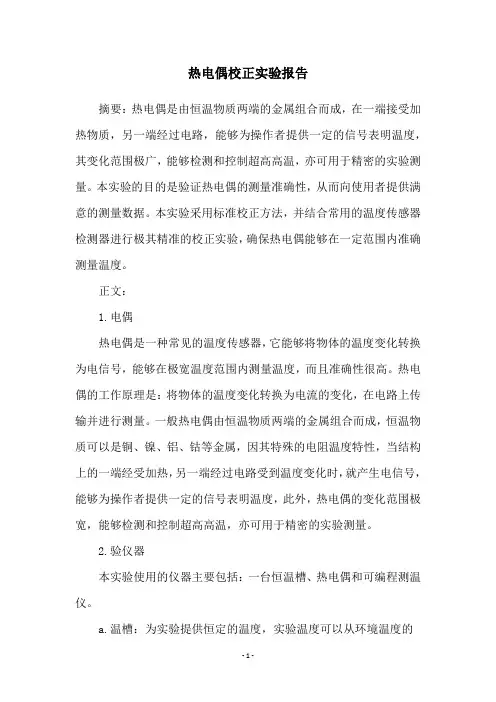

热电偶校正实验报告摘要：热电偶是由恒温物质两端的金属组合而成，在一端接受加热物质，另一端经过电路，能够为操作者提供一定的信号表明温度，其变化范围极广，能够检测和控制超高高温，亦可用于精密的实验测量。

本实验的目的是验证热电偶的测量准确性，从而向使用者提供满意的测量数据。

本实验采用标准校正方法，并结合常用的温度传感器检测器进行极其精准的校正实验，确保热电偶能够在一定范围内准确测量温度。

正文：1.电偶热电偶是一种常见的温度传感器，它能够将物体的温度变化转换为电信号，能够在极宽温度范围内测量温度，而且准确性很高。

热电偶的工作原理是：将物体的温度变化转换为电流的变化，在电路上传输并进行测量。

一般热电偶由恒温物质两端的金属组合而成，恒温物质可以是铜、镍、铝、钴等金属，因其特殊的电阻温度特性，当结构上的一端经受加热，另一端经过电路受到温度变化时，就产生电信号，能够为操作者提供一定的信号表明温度，此外，热电偶的变化范围极宽，能够检测和控制超高高温，亦可用于精密的实验测量。

2.验仪器本实验使用的仪器主要包括：一台恒温槽、热电偶和可编程测温仪。

a.温槽：为实验提供恒定的温度，实验温度可以从环境温度的10℃ ~ 80℃调节。

b.电偶：选择ICA-C2系列精准热电偶，它采用了特殊的双芯钴复合热电材料，具有较高的相对测量精度和重复性，可以在范围-40℃~1000℃内精准测量温度。

c.编程测温仪：选择了KP-11系列可编程测温仪，它具有计算机控制、温度自动补偿功能，可以测量温度，并将信号输入计算机中进行记录。

3.验方案a.装：把仪器固定到实验台上，将热电偶的金属结构一端固定到恒温槽内，另一端接通电路。

b.度设定：将恒温槽设定在20℃，并校准测温仪与恒温槽的温度差值。

c.准：连接恒温槽和可编程测温仪，将可编程测温仪的输入信号接入热电偶，使可编程测温仪的输出数据与热电偶测量的温度持平。

d.果记录：将实验测试的结果进行记录，查看热电偶的准确性。

热电偶测温及校验实验报告
热电偶测温及校验实验是一项重要的工作，它涉及对热电偶安装、设计、调试、维护等各个方面。

本实验报告旨在介绍热电偶测温及校
验实验的细节。

实验开始前，需要准备参与实验的各类器材，包括热电偶，电流计，温度计，火焰温度计，溶解器等等。

热电偶的安装是实验的重要
部分，需要采用的方法要精确，以保证测量的数据准确可靠。

实验具体过程包括：一、使用特定的电源进行校验；二、检查热
电偶的温度系数，以确定其偏差值；三、校准它的温度系数，并编写
与它有关的实验报告；最后，用实验得出的数据建立热电偶的温度表。

实验中采用的数据有：电源电压、功率系数、温度系数、电流和
电压等等，以计算出热电偶各种参数的准确性和精度，从而判断热电
偶的性能。

经过实验测量，热电偶测温及校验的实验确实起到了重要作用，
它能够为解决热电偶的使用问题提供有力的技术支持，以便提高热电
偶应用的效率和可靠性。

总之，热电偶测温及校验实验是一项重要的测量实验，可以为我
们提供可靠的测量数据，从而更好地掌握热电偶应用的效率和安全性。

温度传感器校准实验一、实验目的掌握热电偶热电阻温度传感器的使用方法和校准方法二、实验装置热电偶温度传感器实验装置主要由恒温水浴、电位差计、热电偶、热电阻、冰点仪、数据采集装置、低电势转换开关和标准玻璃温度计等组成。

三、实验内容1).了解热电阻测温原理，练习热电阻二三线制接法；2).做出被校热电阻与标准温度计之间的曲线关系，通过查标准热电阻温度与阻值关系进行分析；3).了解热电偶的测温原理、温度补偿方法，练习热电偶连线与测温；4).做出被校热电偶温度与电势曲线，通过查标准热电偶与电势关系进行分析；5).练习电位差计测量电势方法，了解校验实验台自动采集原理。

四、操作步骤采用手动数据采集，操作步骤如下：1).恒温水浴内加好水，冰瓶内放入冰水混合物。

2).将热电阻与热电偶按上图4所示连好，其中热电偶冷端放入冰瓶，并保证热电偶连线在冰瓶内10分钟以上。

检查热电阻、热电偶的高温探头是否都浸在恒温水浴里。

热电偶和热电阻高温探头头部要在同一水平面，以使两者温度尽可能一致。

（注意：待需要测量恒温水浴精准温度时，才将温度计插入恒温水浴，以免误操作造成标准温度计损坏。

且标准温度计也要和热电偶、热电阻高温探头在同一水平面）。

3).打开恒温水浴电源，按下“加热”，“水泵”按钮，设定恒温水浴温度，待温度比较稳定的时候，选择量程适当的标准温度计温度测量出水浴温度，采用电位差计测量各热电偶通道电势，采用万用表测量热电阻的电阻值，并做好记录。

4).实验者根据需要重复步骤3。

5).完成实验时，关闭恒温水浴电源。

6).根据记录的实验数据，进行分析与处理，最终得到不同温度情况下电势与电阻值。

7).应用误差分析理论进行测温结果分析。

六、注意事项1．实验之前应将加热主体加入适量的水或油。

2．工作环境应无强磁场，温度0~35℃，相对湿度不大于85%。

3．注意：采用高精度玻璃温度计测量温度，注意温度测量范围，以免导致温度计损毁。

当恒温水槽温度低于25℃时，采用0－25℃范围的标准玻璃温度计；当恒温水槽温度在25~50℃之间时，采用25－50℃范围的标准玻璃温度计；当恒温水槽温度在50~75℃之间时，采用50－75℃范围的标准玻璃温度计；当恒温水槽温度在75~100℃之间时，采用75－100℃范围的标准玻璃温度计。

热电偶温度传感器实验报告热电偶温度传感器实验报告引言：温度是我们日常生活中非常重要的一个物理量，它直接影响着人们的舒适度和工作效率。

因此，准确地测量温度对于许多领域都至关重要，包括工业、医疗、环境监测等。

热电偶温度传感器作为一种常见的温度测量设备，具有广泛的应用范围和可靠性。

本实验旨在通过实际操作，深入了解热电偶温度传感器的原理和特性。

一、实验目的本实验的主要目的是通过使用热电偶温度传感器，掌握其基本原理和工作特性，以及正确的使用方法。

同时，通过实际测量不同温度下的电压输出，验证热电偶温度传感器的准确性和稳定性。

二、实验材料与仪器1. 热电偶温度传感器：本实验使用的是K型热电偶，由镍铬合金和镍铝合金组成。

2. 多用途数字温度计：用于读取热电偶温度传感器的电压输出并转换为温度值。

3. 热电偶连接线：用于连接热电偶温度传感器和数字温度计。

4. 温度控制装置：用于调节实验环境的温度。

三、实验步骤1. 准备工作：将热电偶温度传感器插入温度控制装置中，并将数字温度计连接到热电偶温度传感器上。

2. 实验一：常温下的电压输出测量a. 将温度控制装置设置为室温，等待一段时间使热电偶温度传感器与环境达到热平衡。

b. 读取数字温度计上的电压输出值，并记录下来。

3. 实验二：不同温度下的电压输出测量a. 依次将温度控制装置设置为不同的温度（例如0℃、25℃、50℃等），等待一段时间使热电偶温度传感器与环境达到热平衡。

b. 读取数字温度计上的电压输出值，并记录下来。

4. 数据处理与分析a. 将实验一和实验二中的电压输出值转换为温度值。

b. 绘制温度与电压之间的关系曲线，并分析其线性程度和灵敏度。

c. 计算热电偶温度传感器的误差范围和稳定性。

四、实验结果与讨论根据实验数据处理与分析的结果，我们可以得出以下结论：1. 热电偶温度传感器的电压输出与温度呈线性关系，且具有较高的灵敏度。

2. 在常温下，热电偶温度传感器的电压输出相对稳定。

热电阻热电偶温度传感器校准实验————————————————————————————————作者：————————————————————————————————日期：湖南大学实验指导书课程名称：实验类型：实验名称：热电阻热电偶温度传感器校准实验学生姓名：学号：专业：指导老师：实验日期：年月日一、实验目的1.了解热电阻和热电偶温度计的测温原理2.学会热电偶温度计的制作与校正方法3.了解二线制、三线制和四线制热电阻温度测量的原理4.掌握电位差计的原理和使用方法5.了解数据自动采集的原理6.应用误差分析理论于测温结果分析。

二、实验原理1.热电阻(1) 热电阻原理热电阻是中低温区最常用的一种温度检测器。

它的主要特点是测量精度高，性能稳定。

其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

常用铂电阻和铜电阻，铂电阻在0—630.74℃以内，电阻Rt与温度t 的关系为：Rt=R0(1+At+Bt2)R0系温度为0℃时的电阻，铂电阻内部引线方式有两线制，三线制，和四线制三种，两线制中引线电阻对测量的影响最大，用于测温精度不高的场合，三线制可以减小热电阻与测量仪之间连接导线的电阻因环境温度变化所引起的测量误差。

四线制可以完全消除引线电阻对测量的影响，用与高精度温度检测。

本实验是三线制连接，其中一端接二根引线主要是消除引线电阻对测量的影响。

(2) 热电阻的校验热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，水沸点和锌凝固点）校验外，实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法两种校验方法。

比较法是将标准水银温度计或标准铂电阻温度计与被校电阻温度计一起插入恒温水浴中，在需要的或规定的几个稳定温度下读取标准温度计和被校验温度计的示值并进行比较，其偏差不超过最大允许偏差。

实验一 热电偶传感器实验一、实验目的1．了解热电偶的工作原理和结构特点，学会使用热电偶分度表。

2．掌握用温度显示仪表和热电偶对温度的检测方法。

3．熟悉热电偶与温度的关系。

4．了解热电偶冷端补偿的重要性；5．熟悉热电偶的特性和标定方法；6．了解测温系统的组成和温度校准过程。

二、实验仪器及设备1．热电偶EA-2 镍铬－铐铜 一支 EU-2 镍铬－镍铝 一支2．TE 温度显示仪表 一台3．热源300w 一台3．热源300w 一台4．接线板 一个 5．214位数字万用表 一个6．水槽 一个三、实验原理热电偶的工作原理为热电效应。

当其热端和冷端的温度不同时，在热电偶的两端产生热电动势。

两端温差越大，产生的热电势就越大。

其电势由接触电势和温差电势两部分组成。

因此，通过对电动势的测量即可知道热电偶两端的温差。

热电偶是将温度量转换为电势大小的一种传感器。

它测温范围广，尤其是在高温时，准确度和灵敏度高，使用方便。

目前常用来测量100~1500℃范围内的温度。

热源功率为300w ，能产生高达500℃的温度；热电偶：FU－2作标准热电偶；EA－2作被校准电偶；水槽：用作热电偶的冷端处理；数字电压仪：为热电势标准测量仪；TE温度显示仪表：指示热源的温度；仪表背面接线排的中、相为仪表供电的交流220V直流输入；1脚接传感器红脚，2、3任意接，总低通、总高断，同时绿灯亮，红灯灭；当仪表设定温度低于实际指示温度时，总低断，总高通，同时红灯亮、绿灯灭。

四、实验步骤：1．拆开热电偶，观察其结构，找出热端与冷端。

2．检测电源的极性后接入温度仪。

注意在接入时不能带电操作，正负极间应分开。

1脚接热电偶正极，2接热电偶负极3．置于同一金属管中的两只热电偶放入热源深处并旋紧固定。

4．将两只热电偶的冷端置于水槽中。

（保持5分钟时间）5．温度显示仪调零。

6．开启热源的电源，使热源升温将动圈仪表的红色定温指针调至100℃，黑色指示指针将随热源温度升高向右移动，当温度上升到给定值附近时，由于仪表的控制作用，使温度稳定在给定区间，观察红――绿灯指示时间相等且其和为（40±10）秒时，可认为温度已基本控制稳定，在数字电压表上分别读出同一温度时热电偶EA-2和EU-2的毫伏值，记入表1。

热电偶校测实验报告一、实验目的本次实验的目的是测试热电偶的效应，并对热电偶的测量性能进行检查和分析，了解不同类型的热电偶在温度测量时的精度和响应时间。

二、实验原理热电偶是一种常见的温度传感器，它可以产生可检出的电信号，该电信号随着探头形状、材料和体积的变化而发生变化。

热电偶的基本原理是，通过在两个物体之间的温度差异产生的电流，然后经由热电开关放大，最后由电表来量化温度差异，然后可以将这个温度差异投射到温度表上。

三、实验材料和设备本次实验所用到的材料有：（1）热电偶（K型、J型）；（2）热偶互感器；（3）温湿度检测终端；（4）数显表；（5）风速测量仪；（6）恒温恒湿仪；（7）温度冷却器。

本次实验所用的设备有：（1）恒温恒湿仪；（2）电压、电流表；（3）数显表；（4）低压电力测试桩；（5）报警设备；（6）热电偶串接仪。

四、实验步骤（1）用风速测量仪测量温度的环境风速，并记录数据；（2）将热电偶与温湿度检测终端连接好；（3）用低压电力桩测试恒温恒湿仪，将恒温恒湿仪调节到指定温度湿度；（4）将热电偶放入恒温恒湿仪，并使用电压、电流表记录温度变化；（5）将温度冷却器放入恒温恒湿仪，并使用数显表记录温度变化；（6）同时观察报警设备，以及热电偶串接仪的显示。

五、实验结果本次实验测试了三种类型的热电偶：K型、J型和温度冷却器，并对其各自的测量性能进行了分析。

结果表明，K型热电偶与J型热电偶在温度测量性能上表现出良好的精度，响应时间也很快。

另外，温度冷却器的响应时间较慢，但其精度仍然较高。

六、实验结论通过本次实验，我们可以得出以下结论：（1）K型和J型热电偶在温度测量性能上表现出良好的精度及快速的响应时间；（2）温度冷却器的响应时间较慢，但其精度仍然很高。

热电偶传感器测温实验报告
热电偶传感器是一种常用的温度测量仪器，能够准确测量出环境温度或物体表面温度。

热电偶传感器是由一对导线组成，两端都经过绝缘处理，形成一种“深度结构”。

热电偶传感器能通过两个传感器端口之间的电阻来测量温度。

热电偶传感器广泛应用于许多工业中，本实验旨在验证该传感器在实际工作中的准确性。

二、实验目的
本实验的目的是验证热电偶传感器的准确性。

三、实验仪器
1.热电偶传感器；
2.电阻表；
3.温度计；
4.数据采集卡；
5.电脑。

四、实验方法
1.首先，将热电偶传感器的一端用电阻表连接计算机；
2.然后，将另一端连接温度计，让温度计可以读取热电偶传感器的温度；
3.接着，在电脑上运行数据采集软件，显示出热电偶传感器的温度读数；
4.最后，比较热电偶传感器的温度读数和温度计的读数，验证其准确性。

五、实验结果
1.实验所得的温度读数如下：
热电偶传感器：28℃
温度计：27.5℃
2.经过实验，热电偶传感器可以测量出精确的温度读数，与温度计所测量的结果基本一致，说明其准确性较高。

六、实验结论
本实验表明，热电偶传感器在实际工作中具有较高的准确性，可用于测量环境温度或物体表面温度。

热电偶的检定实验报告一、热电偶的检定实验1、实验目的对电极温度传感器（热电偶）进行精密检定，以确定其准确度与稳定性。

2、检定规则根据JIS热电偶标准C1602-1995中所规定的原理，经由对配热电位器及连结电缆进行校准，再结合模拟量测量装置、会计计算机及电脑程式进行特定条件下精密测量，计算测量结果，比较其与说明书中规定的实际范围，以证明该热电偶的性能及技术指标的合乎要求，从而来保证其实用性和可靠性。

3、实验装备该实验需要配备配热电阻、测试试验面板，和量测计算机，或安装专用程序支持的计算机。

4、实验过程首先，选用满足JIS热电偶标准要求的配热电阻作为校准样品，并将配热电阻连接到测试面板上，将实验样本连接到测试面板上。

接着，运用测试面板上安装的数据获取卡对实验样本进行电极温度检测，并将测得的数据输入计算机，经过专用程序分析处理，得出实验样本的工作参数，并将其与厂家规定的参数进行比较，以确定实验样本的性能是否符合规定的要求。

二、实验数据1、配热电阻校验配热电阻用于测试实验样本前，对其进行校准，测得校准完成后，其电位与温度值需合乎：电位曲线Y=0.00479.X+0.39，其温度范围为-25℃～850℃。

2、测试结果将实验样本连接到测试面板上，运用数据获取卡在实验样本的两端进行温度测量，经过分析处理得出其工作参数，与厂家规定的参数对比，结果表明所测量的热电偶性能完全符合要求。

三、实验结论本次实验测试的结果表明，所用热电偶的性能能够完全符合JIS热电偶标准要求，满足实际使用要求，因此本次实验认定热电偶可以通过质量检测。

实验人：xx实验日期：xxx。

热电偶实验报告数据
热电偶实验报告数据
根据本次实验，使用热电偶来测量物体的温度，分为三步进行测量：校准，配置和测量。

1.校准：该实验使用热电偶系统进行校准，以获得良好的测量精度。

首先，热电偶被放置在冷却液中，并采用本实验中所使用的工作温度范围内的仪器，以确保热电偶温度的准确度。

然后，使用电阻温度传感器将热电偶系统配置到指定的工作温度范围内。

接下来，将热电偶连接到仪器，并通过热电偶工具校准，重置热电偶的温度范围和精度，以便仪器准确测量物体的温度。

2.配置：热电偶的配置相当简单，可以通过连接仪器的传感器去测量物体的温度。

在实验中，热电偶系统由两部分组成，由一个热电偶、一个仪器和一个电阻温度传感器组成。

热电偶工具将热电偶连接到仪器上，并将电阻温度传感器配置到指定的工作温度范围内。

3.测量：热电偶测量物体温度的实验开始时，将物体放置在热电偶上，放置时间为60秒。

然后，通过仪器测量温度，记录下来，并记录下测量的时间，以便于确定该温度下的温度分布情况。

在本次实验中，测量结果如下：
7:00 25.4°C
7:01 31.2°C
7:02 33.8°C
7:03 34.6°C
7:04 35.2°C
7:05 35.8°C
7:06 37.2°C
7:07 38.3°C
7:08 40.2°C
7:09 41.7°C
结论：由测量结果可以看出，随着温度的上升，物体的温度也在不断增加，从而完成了本次热电偶实验。
