传感器实验4%20---热电阻热电偶温度传感器校准实验

温度传感器实验一、实验原理：温度传感器在各个领域运用极为广泛，其中热电偶、热敏电阻（包括金属和半导体热敏电阻）和集成电路温度传感器尤为突出。

热电偶应用金属的热电效应将温度变化直接转换为电压,用的有K型、J型和B型等，表征热电偶的参数是分度号。

金属材料的电阻率随温度的升降而升降,选用一些电阻温度系数较大且比较稳定的金属如铂、铜、镍等可制成金属热敏电阻。

半导体PN结对温度变化十分敏感，PN结的电流与端电压随温度变化呈线性关系，集成电路温度传感器利用半导体PN结的温度特性制成，其温度检测的依据是PN结正向电压和温度的关系，即当集成电路中晶体管的集电极偏置电流Ic为常数时，基极与发射极之间的电压与温度近似为线性关系。

集成电路温度传感器又分为电压输出型和电流输出型，即输出电压（电流）随温度变化呈线性关系，电压输出型一般以0 ℃为零点,温度系数为10mV/℃；电流输出型一般以0°K为零点,温度系数1μA/K，更适合长距离测量。

本实验旨在通过热电偶、金属热敏电阻和集成电路温度传感器的相关实验，认识、了解其特性及使用方法。

二、实验材料：K型热电偶、Pt100铂热电阻、AD590、OP77运放、LM35、TL431、LM324、温度计、小电炉、烧杯，三、实验内容：（一）热电偶实验将热电偶热端置于0—100℃的环境中，通过K 型热电偶的温度／电压转换电路，观察放大器输出端的电平变化，学会热电偶及分度表的使用。

图1-1是K 型热电偶的温度／电压转换电路，图中由热电偶、放大电路等构成，热电偶的输出电压极小，每1℃约为40 μV ，因此运算放大器要采用高灵敏度器件，本电路中采用OP77运算放大器接成同相放大电路形式。

K 型热电偶的100 ℃的感应电动势为4.095mV ，为观察方便，运算放大器增益Av 设为Av =1000倍。

此外电路还有由温度传感器集成电路LM35D构成的冷端温度补偿电路。

该集成电路的输出为10mV ／℃，通过电阻分压，在 端可以产生40.44μV*t(t为环境温度)热电偶热电动势的电压。

一、实验目的1. 了解温度传感器的原理及分类。

2. 掌握常用温度传感器的性能特点及测量方法。

3. 通过实验验证温度传感器的温度特性。

4. 提高对传感器实验的操作技能。

二、实验原理温度传感器是将温度信号转换为电信号的装置，广泛应用于工业、医疗、农业等领域。

根据工作原理，温度传感器主要分为以下几类：1. 热电偶传感器：基于热电效应，将两种不同材料的导体熔接在一起，当两端温度不同时，回路中会产生热电动势。

2. 热敏电阻传感器：基于电阻值随温度变化的特性，分为正温度系数（PTC）和负温度系数（NTC）两种类型。

3. 集成温度传感器：将温度传感器与信号处理电路集成在一起，具有体积小、精度高、稳定性好等优点。

三、实验器材1. 温度传感器实验模块2. 热电偶（K型、E型）3. 热敏电阻（NTC）4. 数字万用表5. 数据采集器6. 连接电缆四、实验步骤1. 热电偶传感器实验1.1 将K型热电偶与数字万用表连接，进行冷端补偿。

1.2 将热电偶放入不同温度的恒温水中，记录对应的温度和电动势值。

1.3 绘制温度-电动势曲线，验证热电偶的温度特性。

2. 热敏电阻传感器实验2.1 将NTC热敏电阻与数据采集器连接。

2.2 改变热敏电阻的温度，记录对应的电阻值。

2.3 绘制温度-电阻曲线，验证NTC热敏电阻的温度特性。

3. 集成温度传感器实验3.1 将集成温度传感器与数据采集器连接。

3.2 改变环境温度，记录对应的温度值。

3.3 验证集成温度传感器的温度特性。

五、实验结果与分析1. 热电偶传感器实验实验结果显示，K型热电偶的温度特性较好，具有较高的精度和稳定性。

但在冷端补偿过程中，需注意温度计的准确度。

2. 热敏电阻传感器实验实验结果显示，NTC热敏电阻的温度特性较好，具有较高的灵敏度。

但在高温区，电阻值变化较大，易受环境因素影响。

3. 集成温度传感器实验实验结果显示，集成温度传感器的温度特性较好，具有较高的精度和稳定性。

温度传感器实验报告实验报告：温度传感器实验一、实验目的本实验旨在探究温度传感器的工作原理和特性，通过实际操作来了解温度传感器在温度测量中的应用。

二、实验原理温度传感器是一种将温度变化转化为可测量电信号的装置。

根据测量原理，温度传感器可分为多种类型，如热电偶、热敏电阻、红外线温度传感器等。

本实验中，我们将使用热电偶温度传感器进行实验。

热电偶温度传感器基于热电效应原理，将温度变化转化为热电势差信号。

热电偶由两种不同材料的导体组成，当两种导体连接在一起时，如果它们之间存在温差，就会在电路中产生电动势。

当温度发生变化时，热电势也会相应变化，从而实现对温度的测量。

三、实验步骤1.准备实验器材（1）热电偶温度传感器（2）数据采集器（3）恒温水槽（4）计时器（5）实验用的不同温度的水2.进行实验操作（1）将热电偶温度传感器连接到数据采集器上。

（2）将恒温水槽中的水加热至一定温度，然后将热电偶温度传感器放入水中，记录数据采集器显示的数值。

（3）将恒温水槽中的水降温至另一不同温度，然后将热电偶温度传感器放入水中，记录数据采集器显示的数值。

（4）重复步骤（3），直至记录下不同温度下的数据。

（5）将实验数据整理成表格，并进行数据分析。

四、实验数据分析实验数据如下表所示：根据热电偶温度传感器的测量原理，我们可以计算出每一组数据的热电势差值ΔT。

将所有热电势差值进行平均，得到平均热电势差值ΔTave。

根据公式T = ΔT / ΔTave × Tref，我们可以计算出实验测量的温度值T。

其中，Tref为参考温度值，本实验中取为25℃。

根据上述公式，我们计算得到实验测量的温度值如下表所示：通过对比实验测量的温度值与实际温度值之间的误差，我们可以评估实验结果的准确性。

同时，我们还可以分析实验数据的变化趋势，例如在不同温度范围内热电势的变化趋势等。

五、实验结论通过本次实验，我们了解了温度传感器的原理和特性，并掌握了热电偶温度传感器的使用方法。

热电偶温度传感器实验报告
实验目的及要求：了解K型热电偶得特性与应用
实验仪器设备：智能调节仪、PT100、K型热电偶、温度源、温度传感器实验模块
实验原理，热心偶是一种使用最多的温度传感器，它的原理是基于1821年发现的塞贝尔效应，即两种不同的导体或半导体A或B组成一个回路，其两端相互连接，只要两节点处的温度不同，一端温度为7，另一端温度为z，则回路中就有电流产生，即回路中存在电动势，该电动势被称为热电势。

当回路断开时，在断开处a.6之向评有一长不.c性和最
值与回路中的热电势一致，并规是茬冷璃，当电赞面秀发向B时，称A为正极,B为负极，实验表明，当与较小时，g-S(T-T)（s是热电势率）。

热电偶基本定律：组成的闭合回路，不论导体的
（1）均质被立铁和长修水11不能各处的温度如何，都不能产生电动预览与源文档一致下载高清无水印势。

（2）中间导体定律：在热电偶回路中，只要中间导体C两端温度相同，那么接入中间导体对热电偶回路总热电势E （7T)没有影响。

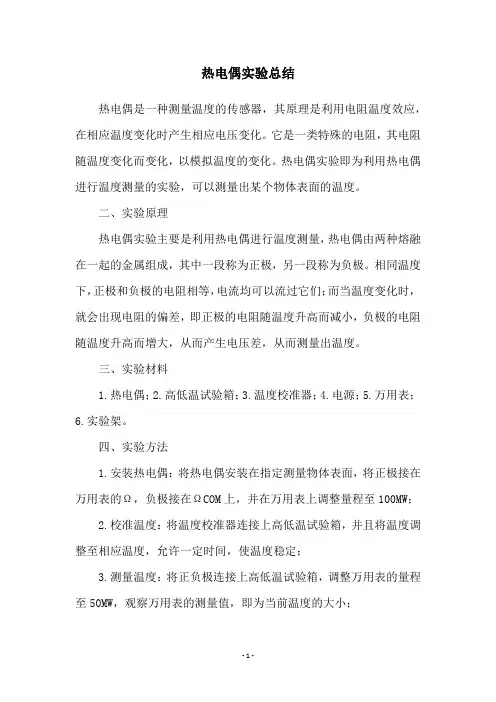

热电偶实验总结热电偶是一种测量温度的传感器，其原理是利用电阻温度效应，在相应温度变化时产生相应电压变化。

它是一类特殊的电阻，其电阻随温度变化而变化，以模拟温度的变化。

热电偶实验即为利用热电偶进行温度测量的实验，可以测量出某个物体表面的温度。

二、实验原理热电偶实验主要是利用热电偶进行温度测量，热电偶由两种熔融在一起的金属组成，其中一段称为正极，另一段称为负极。

相同温度下，正极和负极的电阻相等，电流均可以流过它们；而当温度变化时，就会出现电阻的偏差，即正极的电阻随温度升高而减小，负极的电阻随温度升高而增大，从而产生电压差，从而测量出温度。

三、实验材料1.热电偶；2.高低温试验箱；3.温度校准器；4.电源；5.万用表；6.实验架。

四、实验方法1.安装热电偶：将热电偶安装在指定测量物体表面，将正极接在万用表的Ω，负极接在ΩCOM上，并在万用表上调整量程至100MW；2.校准温度：将温度校准器连接上高低温试验箱，并且将温度调整至相应温度，允许一定时间，使温度稳定；3.测量温度：将正负极连接上高低温试验箱，调整万用表的量程至50MW，观察万用表的测量值，即为当前温度的大小；4.测量录取结果：通过观察万用表测量值，以及温度校准器所示出的温度，即可记录所测得的结果，以便后续对比。

五、实验结果通过热电偶实验，可以获得测量物体表面的温度数据，以及由此可见的温度变化走势。

下表给出的数据是在某物体表面实验所获得的温度数据：时间t温度（°C）t1t20t2t30t3t40从上表中可以看出，随着时间的推移，物体的温度有了明显的变化，即从20°C提高到了40°C，由此可见，热电偶实验是测量温度的一种极好的方法。

六、实验结论通过本实验，可以看出热电偶实验能够获得准确可靠的温度测量数据。

它是一种有效、可靠、精确的测量温度的方法，可以应用于工业、科学研究等领域。

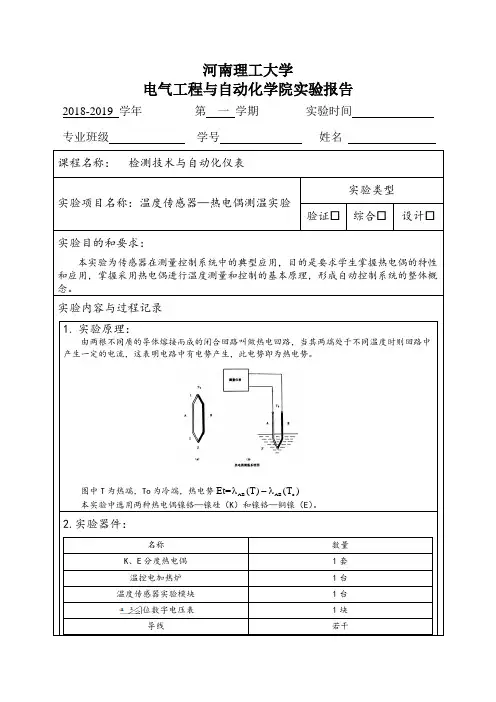

实验四 热电偶数字温度计的设计与定标
【实验目的】
1、了解热电偶测温的基本原理和方法。

2、掌握数字温度计的设计和调试技巧。

【实验仪器】
热学综合实验平台、加热井、单端热电偶传感器、热电偶数字温度计设计实验模板。

【实验原理】
1、温差电效应
在物理测量中，经常将非电学量如温度、时间、长度等转换为电学量进行测量，这种方法叫做非电量的电测法。

其优点是不仅使测量方便、迅速，而且可提高测量精密度。

温差电偶是利用温差电效应制作的测温元件，在温度测量与控制中有广泛的应用。

如果用A 、B 两种不同的金属构成一闭合电路，并使两接点处于不同温度，如图4-1所示，则电路中将产生温差电动势，并且有温差电流流过，这种现象称为温差电效应。

图4-1
2、热电偶
两种不同金属串接在一起，其两端可以和仪器相连进行测温（图4-2）的元件称为温差电偶，也叫热电偶。

图
4-2 A 金属：铜 B 金属：康铜
t 0 0t t。

热电偶校正实验报告热电偶是测量温度和控制温度的常用仪器。

它由两个固定的金属芯合金电阻组成，每一对的电阻值有自己的温度特性，其中一端的温度变化时另一端也会变化，这种特性是热电偶广泛应用的原因。

二、热电偶校正热电偶校正是用于确定热电偶读数与标准温度之间的偏差，以确保测量温度的准确性。

它包括数据记录、多次测量、温度控制设备、热电偶温度读数和标准温度比较等，以确定热电偶是否正常使用，以及它是否准确测量温度。

三、实验方法1.置测试环境：使用精密温度控制仪器设置温度，在100℃处安装热电偶，并连接到记录仪。

2.制温度：将控制仪器设置为每隔5秒采集温度数据，记录5分钟，确保温度在50℃至150℃之间，并在每段温度变化中记录温度读数。

3.录数据：在每段温度变化中记录热电偶的温度读数，并与标准温度进行比较，计算偏差值，以确定热电偶的准确性。

4.对照检查：将热电偶调整到50℃，将其连接到精密温度控制仪器，检查热电偶的温度读数是否与标准温度相符。

四、实验结果完成实验后，将测量的温度读数与标准温度进行比较，计算出偏差值，结果如下表所示：标准温度（℃） |量读数（℃）|差（℃）50 | 50.2 | 0.275 | 75.1 | 0.1100 | 99.9 | -0.1125 | 125.1 | 0.1150 | 150.2 | 0.2从上表中可以看出，热电偶的温度读数与标准温度之间的偏差均在0.2以内，可以认为热电偶准确度较高。

五、结论通过本次实验，我们可以得出以下结论：1.电偶是测量温度和控制温度的常用仪器；2.电偶校正是用于确定热电偶读数与标准温度之间的偏差，以确保测量温度的准确性；3.过实验，可以得出热电偶的温度读数与标准温度之间的偏差均在0.2以内，可以认为热电偶准确度较高。

由于热电偶能够准确测量温度，因此它为工业生产提供了可靠的温度控制手段，广泛应用于电力工程、热能恒温、温度计量、生物学研究等领域。

实验三热电阻测温性能实验1．实验目的：了解热电阻和热电偶测量温度的特性与应用。

2．基本原理：热电阻测温原理：利用导体电阻随温度变化的特性，热电阻用于测量时，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。

常用的热电阻有铂电阻和铜电阻。

铂电阻在0－630.74℃以内测温时，电阻Rt与温度t的关系为：Rt=Ro (1+At+Bt2)，其中，Ro是温度为0℃时的电阻。

本实验Ro＝100Ω。

A＝3.9684×10－2／℃，B＝－5.847×10－7／℃2，铂电阻采用三线连接，其中一端接二根引线主要为消除引线电阻对测量的影响。

热电偶测温原理：两种不同的导体或半导体组成闭合回路，当两接点分别置于两不同温度时，在回路中就会产生热电势，形成回路电流。

这种现象就是热电效应。

热电偶就是基于热电效应工作的。

温度高的接点就是工作端，将其置于被测温度场配以相应电路就可间接测得被测温度值。

3．需用器件与单元：①CSY-2000控制台上的：mV表、温度控制仪、直流稳压源+2V，+5V；②实验桌上的：温度源、热电偶（K型或E型）、Pt100热电阻、万用表、温度传感器实验模板、连接导线。

4．实验步骤及说明：(1)设置温度控制仪的各项参数并测量环境温度：用万用表欧姆档测出Pt100热电阻三根线，并将它的三个端点与主控台上的Pt100三个端点相连（一一对应）。

打开主控台上的电源开关、温度开关，温度控制仪开始工作。

根据附录一的说明，按下表设定温度控制仪的某些参数值，其余参数按附录一设置。

参数设置完成后，PV显示的温度即为环境温度，记录到表4-1中。

注意：测量环境温度时，热电阻不要插入温度源。

（2）连接电路：关闭主控台上的温度开关、电源开关，开始连接电路。

将温度源上的Pt100三个端点与主控台上的Pt100三个端点相连（一一对应），作为标准温度读数。

将温度源上的风扇电源24V与主控台上风扇源的24V相连。
