蜂窝夹芯板的结构与应用

航空用蜂窝夹层结构及制造工艺摘要：蜂窝夹层结构复合材料的性能主要由蒙皮和蜂窝芯材料的性能所决定，这些性能主要包括蒙皮的厚度与材质，蜂窝芯材的高度、材质、密度、孔格大小以及形状等。

近些年，研究人员围绕蜂窝夹层结构复合材料做了大量研究并取得了一定成果。

关键词：航空结构；蜂窝；夹层结构；成型工艺预浸料；胶粘剂一、材料体系与性能1.蜂窝芯子。

蜂窝种类包括Nomex蜂窝、铝蜂窝及玻璃布蜂窝等，其功能是将上、下面板隔开，以承受由一个面板传递到另一个面板的载荷和横向剪力。

根据孔格形状可分为正六边形、过拉伸、单曲柔性、双曲柔性、增强正六边形和管状等。

在这些蜂窝夹芯材料中，以增强正六边形强度最高，正六边形蜂窝次之。

由于正六边形蜂窝制造简单，用料省，强度也较高，故应用最广。

应用上，由于NOMEX蜂窝与铝蜂窝相比，局部失稳的问题要小得多，而且NOMEX材料不导电，不存在电化腐蚀问题，还能够满足FST（烟雾毒性）等要求，所以在航空制造上具有广泛的应用领域。

不同规格的蜂窝具有不同的密度和力学性能，密度小于48kg/m3的蜂窝属于低密度蜂窝，这类蜂窝在民机、直升机、无人机等亚音速飞机上具有广阔的使用前景。

密度为48~80kg/m3的蜂窝称为中、高密度蜂窝，具有较高的强度及刚度，广泛应用于某些有特殊力学性能要求的部位，如歼击机的平尾、鸭翼及方向舵等。

目前国外航空用蜂窝的生产厂家主要有Hexcel、M.C.Gill、Plascore、Advanced Honeycomb Technologies及Euro-technologies Inc.等，国内主要是中航复合材料有限责任公司。

不同厂家生产的Nomex蜂窝制造标准和产品性能是有差异的，选用时可参考GJB1874及其他有关资料。

2.面板材料。

面板种类包括铝合金、玻璃钢及碳纤维复合材料等，目前航空结构上采用的大多为碳纤维单向带或织物增强复合材料。

面板主要功能是提供要求的轴向弯曲和面内剪切刚度。

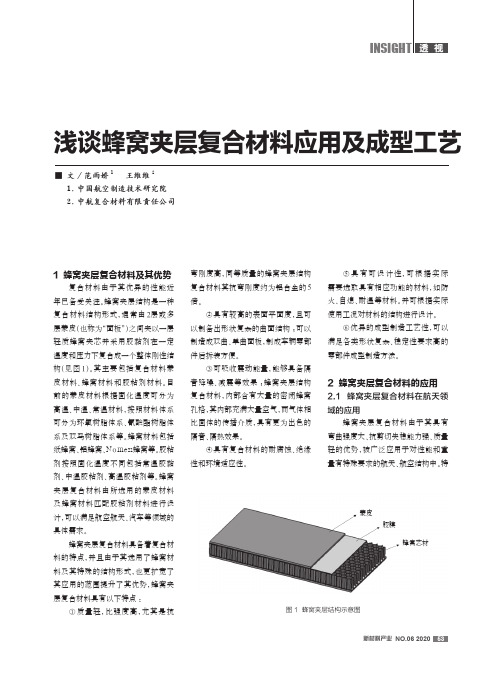

浅谈蜂窝夹层复合材料应用及成型工艺■ 文/范雨娇1 王维维2 1.中国航空制造技术研究院 2.中航复合材料有限责任公司1 蜂窝夹层复合材料及其优势复合材料由于其优异的性能近年已备受关注。

蜂窝夹层结构是一种复合材料结构形式，通常由2层或多层蒙皮（也称为“面板”）之间夹以一层轻质蜂窝夹芯并采用胶黏剂在一定温度和压力下复合成一个整体刚性结构（见图1）。

其主要包括复合材料蒙皮材料、蜂窝材料和胶粘剂材料。

目前的蒙皮材料根据固化温度可分为高温、中温、常温材料，按照材料体系可分为环氧树脂体系、氰酸酯树脂体系及双马树脂体系等。

蜂窝材料包括纸蜂窝、铝蜂窝、Nomex蜂窝等。

胶粘剂按照固化温度不同包括常温胶黏剂、中温胶粘剂、高温胶粘剂等。

蜂窝夹层复合材料由所选用的蒙皮材料及蜂窝材料匹配胶粘剂材料进行设计，可以满足航空航天、汽车等领域的具体需求。

蜂窝夹层复合材料具备着复合材料的特点，并且由于其选用了蜂窝材料及其特殊的结构形式，也更扩宽了其应用的范围提升了其优势，蜂窝夹层复合材料具有以下特点：①质量轻，比强度高，尤其是抗弯刚度高，同等质量的蜂窝夹层结构复合材料其抗弯刚度约为铝合金的5倍。

②具有较高的表面平面度，且可以制备出形状复杂的曲面结构；可以制造成双曲、单曲面板，制成车辆零部件后拆装方便。

③可吸收震动能量，能够具备隔音降噪、减震等效果；蜂窝夹层结构复合材料，内部含有大量的密闭蜂窝孔格，其内部充满大量空气，而气体相比固体的传播介质，具有更为出色的隔音、隔热效果。

④具有复合材料的耐腐蚀、绝缘性和环境适应性。

⑤具有可设计性，可根据实际需要选取具有相应功能的材料，如防火、自熄、耐温等材料。

并可根据实际使用工况对材料的结构进行设计。

⑥优异的成型制造工艺性，可以满足各类形状复杂、稳定性要求高的零部件成型制造方法。

2 蜂窝夹层复合材料的应用2.1 蜂窝夹层复合材料在航天领域的应用蜂窝夹层复合材料由于其具有弯曲强度大、抗剪切失稳能力强、质量轻的优势，被广泛应用于对性能和重量有特殊要求的航天、航空结构中。

2、 隔音、隔热性能好；在常用的蜂窝夹芯板中，实体材料的体积仅为1%--3%，其余空间内是密封状态的空气，由于空气的隔音、隔热性能优于任何固体材料，热量和声波的传播受到极大的限制，所以蜂窝夹层板有许多相互牵制的密集蜂窝，犹如许多小工字梁，可分散承担来之各方面的压力，从而起到减震作用。
4、节约能源
100%可回收
加工过程无VOC
应用蜂窝的产品无异味、无甲醛
5、防水防潮
有优秀的防水防潮性能，能较好的应用在水上建筑领域。
6、良好的耐腐蚀性
优秀的抗腐蚀性能，可抵挡化工产品，海水等的侵蚀。
塑料蜂窝板是采用PVC、PET、PP等塑料片材叠合而成的蜂窝状材料，具有质量轻、强度大等特点。目前蜂窝孔形态：六角形 圆孔 半圆槽型
塑料蜂窝板的特性主要为：防水、防潮、其结构为蜂窝状，所以质量轻便，具有防震、保温、隔热 隔音等优点
蜂窝板的性能特点
1、 密度小；由于蜂窝是一种多孔的不连续材料，而且实体部分的截面积又很小，因此蜂窝的密度也很小这样整体质量轻，满足航天设计中的轻质要求。优良的抗压强度，良好的抗剪强度，质量轻，密度低

质基板与金属芯材（ 主要是铝蜂窝与钛蜂窝） 形成良 好的冶金结合， 制造出由上下两层基板、 中间夹以不 同结构的金属芯材的结构功能一体化的高性能材 料。钢质蜂窝夹芯复合板由于芯材与面板之间的界 面实现了冶金结合， 除具有质量小、 强度高、 表面平 整、 减振、 吸音、 隔热等特点外， 尤其具有耐高温、 抗 软化、 耐疲劳的性能， 并且可以回收再利用， 符合环 保要求。 它可以根据使用要求选择不同的组合， 通过 选择不同芯材的结构、材质，来满足不同的使用要 求。 与其他结构材料相比， 以最少的材料用量获得最 大性价比， 因此具有广阔的应用前景。
<］ 破坏强度仍保持钢材的破坏强度 ［ 。美国 DK 公司
的汽车采用了新型的复合材料结构保险杠，主要由
6 —上面板； ! —蜂窝芯； # —下面板
图" 蜂窝夹芯复合板的结构
反应注射模塑） 纤维增强聚氨酯层 马氏体钢、 LMK （ 和聚乙烯蜂窝层（ 起缓冲作用， 取代液体吸能器） 组
6］ 成， 比钢的质量轻， 并能够满足撞击试验要求 ［ 。
［ !］
以很薄， 与实心相比要轻得多且刚性大， 减轻质量效 果极为明显，对于非集中载荷这种夹芯是非常合适 的。 同时它还具有良好的抗振、 隔热、 隔音等性能， 是 一种高效结构材料。 蜂窝的性能与其材质、 容重、 边长、 壁厚、 夹角、 高度有很大关系。 根据蜂窝夹芯材料不同， 可以分为 纸蜂窝、 玻璃布蜂窝、 玻璃纤维增强树脂蜂窝、 棉布 蜂窝和铝蜂窝等。 面板可以采用石材、 木材、 玻璃钢、
% $" %
汽车工艺与材料

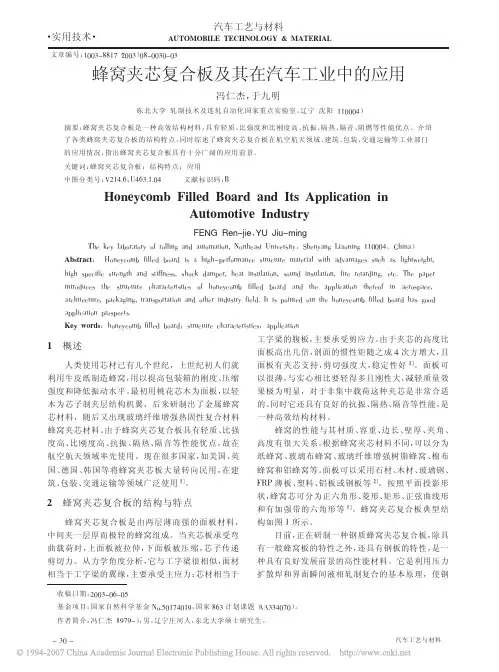

冯仁杰等： 蜂窝夹芯复合板及其在汽车工业中的应用
6］ 质量减轻一半 ［ 。英国发明了一种以 GG（ 聚丙烯） 作
芯， 钢板作外皮的薄夹层板用来做汽车外板。 这种板 材只有普通钢板质量的一半， 而且更容易冲压成形。 用它作汽车外板时， 隔声与隔热效果极好， 保证了舒 适的乘坐环境。 板材自身硬如钢、 韧度好、 抗撞击， 其

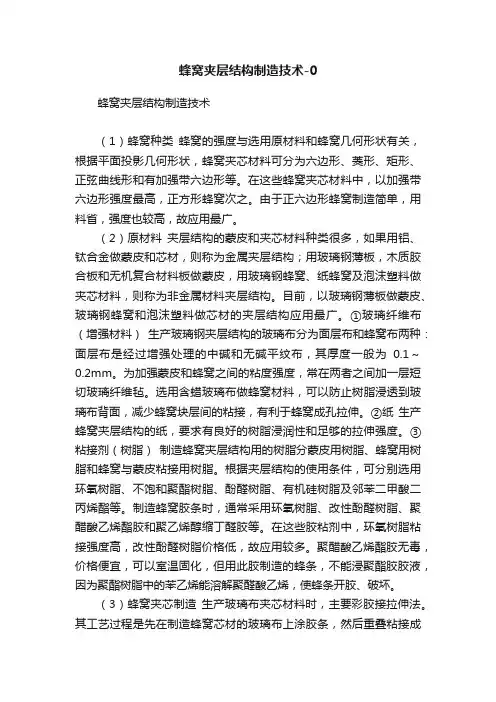

蜂窝夹层结构制造技术-0蜂窝夹层结构制造技术（1）蜂窝种类蜂窝的强度与选用原材料和蜂窝几何形状有关，根据平面投影几何形状，蜂窝夹芯材料可分为六边形、菱形、矩形、正弦曲线形和有加强带六边形等。

在这些蜂窝夹芯材料中，以加强带六边形强度最高，正方形蜂窝次之。

由于正六边形蜂窝制造简单，用料省，强度也较高，故应用最广。

（2）原材料夹层结构的蒙皮和夹芯材料种类很多，如果用铝、钛合金做蒙皮和芯材，则称为金属夹层结构；用玻璃钢薄板，木质胶合板和无机复合材料板做蒙皮，用玻璃钢蜂窝、纸蜂窝及泡沫塑料做夹芯材料，则称为非金属材料夹层结构。

目前，以玻璃钢薄板做蒙皮、玻璃钢蜂窝和泡沫塑料做芯材的夹层结构应用最广。

①玻璃纤维布（增强材料）生产玻璃钢夹层结构的玻璃布分为面层布和蜂窝布两种：面层布是经过增强处理的中碱和无碱平纹布，其厚度一般为0.1～0.2mm。

为加强蒙皮和蜂窝之间的粘度强度，常在两者之间加一层短切玻璃纤维毡。

选用含蜡玻璃布做蜂窝材料，可以防止树脂浸透到玻璃布背面，减少蜂窝块层间的粘接，有利于蜂窝成孔拉伸。

②纸生产蜂窝夹层结构的纸，要求有良好的树脂浸润性和足够的拉伸强度。

③粘接剂（树脂）制造蜂窝夹层结构用的树脂分蒙皮用树脂、蜂窝用树脂和蜂窝与蒙皮粘接用树脂。

根据夹层结构的使用条件，可分别选用环氧树脂、不饱和聚酯树脂、酚醛树脂、有机硅树脂及邻苯二甲酸二丙烯酯等。

制造蜂窝胶条时，通常采用环氧树脂、改性酚醛树脂、聚醋酸乙烯酯胶和聚乙烯醇缩丁醛胶等。

在这些胶粘剂中，环氧树脂粘接强度高，改性酚醛树脂价格低，故应用较多。

聚醋酸乙烯酯胶无毒，价格便宜，可以室温固化，但用此胶制造的蜂条，不能浸聚酯胶胶液，因为聚酯树脂中的苯乙烯能溶解聚醛酸乙烯，使蜂条开胶、破坏。

（3）蜂窝夹芯制造生产玻璃布夹芯材料时，主要彩胶接拉伸法。

其工艺过程是先在制造蜂窝芯材的玻璃布上涂胶条，然后重叠粘接成蜂窝叠块，固化后按需要蜂窝高度切成蜂窝条，经拉伸预成型，最后浸胶，固化定型成蜂窝芯材。

蜂窝夹层结构复合材料的制备及应用摘要：蜂窝夹层复合材料由两块高强度上下面板夹着一层蜂窝芯组成，其结构具有高比强度、高比刚度、优异的隔热、透波性能等，因此在航空航天、船舶等领域得到了广泛应用。

基于此，本文首先阐述了夹层结构复合材料的制备现状，亲分析了蜂窝夹层结构复合材料的应用。

关键词：蜂窝夹层结构；复合材料；制备；应用蜂窝夹层复合材料具有优异的性能，有利于减少固体废物的排放量和保护生态环境等，不仅具有良好的经济、社会效益，特别是在“低碳经济”理念环境下，其产业化应用前景及发展空间更为广阔。

一、夹层结构复合材料制备现状夹层复合材料通常由薄面板和厚芯子胶接而成，在夹层结构中，面板作为主要的承力部件与中间填充的芯子共同发挥作用。

当承受弯曲载荷时，面板主要承受拉伸或压缩载荷，芯子传递剪切力，因此在夹层结构设计中，面板需选择面内刚度及强度大的材料或结构，芯子需选择面外剪切强度及剪切刚度大的材料或结构。

1、面板材料的选择。

从材料的角度来看，面板的发展经历了从金属材料到非金属材料的演变过程；从结构上看，面板的发展经历了从单一结构(合金面板)到层合结构(层合面板)的过程，当前广泛应用的面板多为非金属层合面板。

在夹层结构中，面板是主要的承力部件。

与芯子材料相比，面板材料具有高密度、高模量、高强度等特点。

目前，在纤维增强复合材料中广泛应用的增强纤维有芳纶纤维、硼纤维、玻璃纤维、碳纤维等。

其中，芳纶纤维具有较高的拉伸强度、高弹性模量、低密度等性能，但芳纶复合材料的压缩强度低；虽然硼纤维具有优异的强度及模量，但由于其昂贵的价格，仅限于同碳纤维混杂使用，被碳纤维逐渐取代。

为了提高力学性能，应选用比强度及模量较高的碳纤维作为原材料，但由于其价格较高，在应用中需大量的原料，因此，低成本的玻璃纤维仍是最常用的增强材料，但其弹性模量较低。

在设计有刚度要求的产品时，可利用复合材料结构形式的局限性小、易成型的优点，通过改变截面尺寸，设计高刚度变截面的结构形式及布置，以弥补其低弹性模量的弱点。

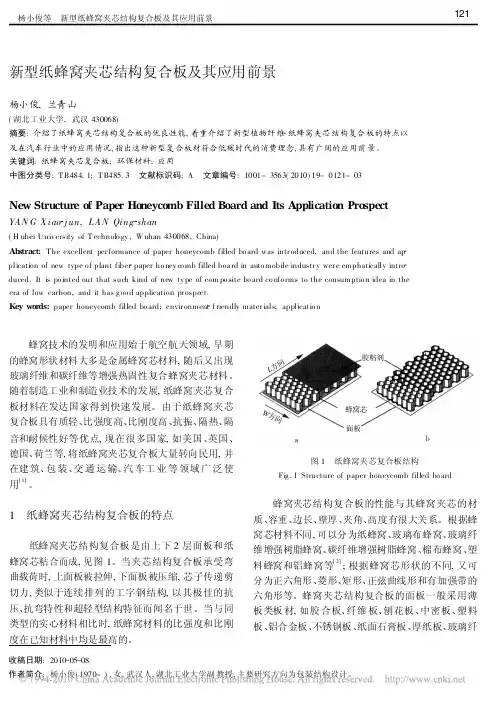

在汽车工业中新型纤维 纸蜂窝夹芯结构复合板 可被应用于行李箱底板、车内地板和备用胎隔板、车 内隔板、搁物板、座椅以及天窗板等处, 见图 2。
德国 BM W 汽车公司在其系列的汽车制造中采 用碳纤维增强的复合材料( CF RP ) 制造的车顶, 其质 量要比 钢的 车 顶轻 一 半; 2003 款 戴姆 勒 克 莱斯 勒 Do dg e Viper 运动车用 CFRP 取代钢材制造底盘和车 身外部构件, 减轻质量达 68% , 并使油耗下降 40% 。
可以看到, 新型 纤维 纸蜂窝夹芯结构复合材料 的应用将使汽车质量更轻, 环保性能更好, 安全舒适 性得到较好保证, 是当前发展方向之一。
其次, 纤维 纸蜂窝夹芯结构复合材料也可广泛应 用于家具行业, 它密封性好, 可直接成型为异型, 家具 形式多样、价格低廉、耐用度好, 具有很好的发展空间。 在建筑行业可采用纤维 纸蜂窝夹芯结构复合板制造高 速列车车厢的侧板、顶板和行李间等, 从而使车厢结构 最佳化, 降低车厢的重心以及车轴、轨道的负荷, 使车 的速度大大提高, 并且在减少动力消耗及维修费用方 面具有很大潜力。因此, 随着技术的发展, 纤维 纸蜂窝 复合材料的价值会被人们逐渐认可, 其必将成为未来 家具、建材市场的新材料, 市场潜力巨大。
随着中国汽车工业的迅猛发展, 汽车的轻量化、 低油耗、高安全性、减少环境污染和降低汽车制造与 使用综合成本日益成为汽车行业的共识。研究表明, 减轻汽车重量对于提高燃油利用率和减排至关重要。 汽车重量减轻 56. 69 kg, 同样消耗 1 L 燃料汽车行驶 里程即可增加 0. 09~ 0. 21 km[ 9] ; 同 时, 汽车质量减 轻 50% , CO 2 排放减少 13% , 并且减轻汽车质量可以 提高汽车的行驶性能。在汽车内外饰以及吸音材料 的应用上, 复合材料的使用已经能够减轻汽车重量达 50 kg, 这就使得每辆汽车每公里二氧化碳排放量减 少 5 g[ 10] 。综合累计来看, 它对减少环境污染起到了 非常有益的作用。使用轻质蜂窝夹芯复合材料, 可以 使振动变小; 由于使用蜂窝复合材料是在不减少汽车 容积的情况下减轻汽车质量, 因而使汽车更稳定, 在 受到冲击时蜂窝结构能吸收分散更多的能量, 保证了 安全和舒适的性能。从目前来看, 中国的汽车制造商 在减轻汽车重量和节约生产成本上有着巨大的潜力。

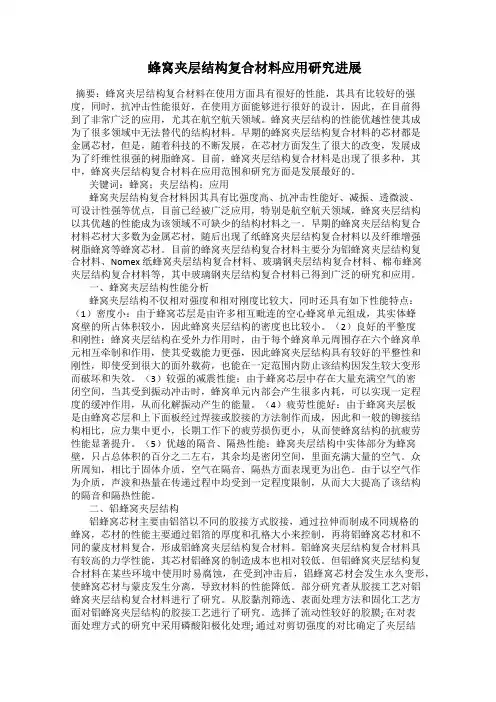

蜂窝夹层结构复合材料应用研究进展摘要：蜂窝夹层结构复合材料在使用方面具有很好的性能，其具有比较好的强度，同时，抗冲击性能很好，在使用方面能够进行很好的设计，因此，在目前得到了非常广泛的应用，尤其在航空航天领域。

蜂窝夹层结构的性能优越性使其成为了很多领域中无法替代的结构材料。

早期的蜂窝夹层结构复合材料的芯材都是金属芯材，但是，随着科技的不断发展，在芯材方面发生了很大的改变，发展成为了纤维性很强的树脂蜂窝。

目前，蜂窝夹层结构复合材料是出现了很多种，其中，蜂窝夹层结构复合材料在应用范围和研究方面是发展最好的。

关键词：蜂窝；夹层结构；应用蜂窝夹层结构复合材料因其具有比强度高、抗冲击性能好、减振、透微波、可设计性强等优点，目前已经被广泛应用，特别是航空航天领域，蜂窝夹层结构以其优越的性能成为该领域不可缺少的结构材料之一。

早期的蜂窝夹层结构复合材料芯材大多数为金属芯材，随后出现了纸蜂窝夹层结构复合材料以及纤维增强树脂蜂窝等蜂窝芯材。

目前的蜂窝夹层结构复合材料主要分为铝蜂窝夹层结构复合材料、Nomex 纸蜂窝夹层结构复合材料、玻璃钢夹层结构复合材料、棉布蜂窝夹层结构复合材料等，其中玻璃钢夹层结构复合材料已得到广泛的研究和应用。

一、蜂窝夹层结构性能分析蜂窝夹层结构不仅相对强度和相对刚度比较大，同时还具有如下性能特点：（1）密度小：由于蜂窝芯层是由许多相互毗连的空心蜂窝单元组成，其实体蜂窝壁的所占体积较小，因此蜂窝夹层结构的密度也比较小。

（2）良好的平整度和刚性：蜂窝夹层结构在受外力作用时，由于每个蜂窝单元周围存在六个蜂窝单元相互牵制和作用，使其受载能力更强，因此蜂窝夹层结构具有较好的平整性和刚性，即使受到很大的面外载荷，也能在一定范围内防止该结构因发生较大变形而破坏和失效。

（3）较强的减震性能：由于蜂窝芯层中存在大量充满空气的密闭空间，当其受到振动冲击时，蜂窝单元内部会产生很多内耗，可以实现一定程度的缓冲作用，从而化解振动产生的能量。

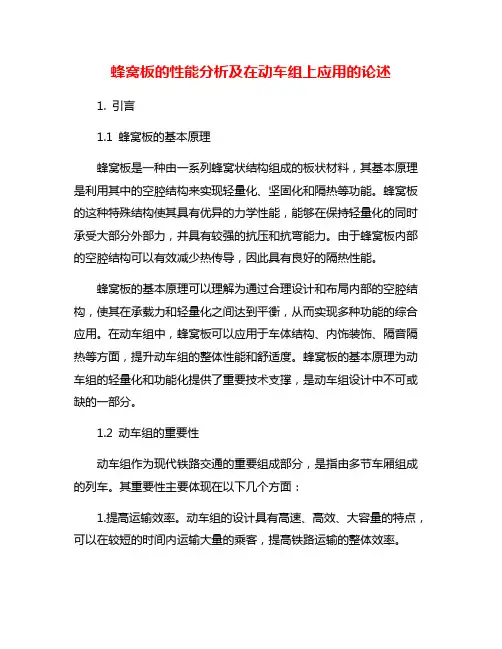

蜂窝板的性能分析及在动车组上应用的论述1. 引言1.1 蜂窝板的基本原理蜂窝板是一种由一系列蜂窝状结构组成的板状材料，其基本原理是利用其中的空腔结构来实现轻量化、坚固化和隔热等功能。

蜂窝板的这种特殊结构使其具有优异的力学性能，能够在保持轻量化的同时承受大部分外部力，并具有较强的抗压和抗弯能力。

由于蜂窝板内部的空腔结构可以有效减少热传导，因此具有良好的隔热性能。

蜂窝板的基本原理可以理解为通过合理设计和布局内部的空腔结构，使其在承载力和轻量化之间达到平衡，从而实现多种功能的综合应用。

在动车组中，蜂窝板可以应用于车体结构、内饰装饰、隔音隔热等方面，提升动车组的整体性能和舒适度。

蜂窝板的基本原理为动车组的轻量化和功能化提供了重要技术支撑，是动车组设计中不可或缺的一部分。

1.2 动车组的重要性动车组作为现代铁路交通的重要组成部分，是指由多节车厢组成的列车。

其重要性主要体现在以下几个方面：1.提高运输效率。

动车组的设计具有高速、高效、大容量的特点，可以在较短的时间内运输大量的乘客，提高铁路运输的整体效率。

2.提升客运体验。

动车组通常配备有舒适的座椅、独立的餐车等设施，乘客在列车上可以享受到舒适的旅行体验，提升了客运服务质量。

3.降低能耗减少环境压力。

动车组通常采用先进的动力系统和轻量化设计，能够降低能耗，减少对环境的影响，是一种较为环保的交通工具。

4.提高运输安全性。

动车组在设计上考虑了安全性和稳定性，通过先进的控制系统和自动化技术，可以提高列车运行的安全性，降低事故发生的概率。

动车组在现代铁路交通中扮演着重要的角色，不仅能够提高运输效率，提升客运体验，还能降低能耗减少环境压力，同时也能提高运输安全性，为人们的出行提供了便利和安全保障。

【字数：215】2. 正文2.1 蜂窝板在动车组上的性能分析蜂窝板在动车组上的性能分析主要包括以下几个方面。

蜂窝板在动车组中起着传输和分配信号的作用，能够实现与列车系统之间的高效通讯。

复合材料蜂窝夹层结构
哎呀，说起“复合材料蜂窝夹层结构”，这可真是个新奇又有点复杂的东西呢！
你能想象吗？就好像我们吃的夹心饼干，外面是脆脆的两层，中间是甜甜的夹心，复合材料蜂窝夹层结构也有点像这样。

它的外面是坚固的两层材料，而中间呢，是像蜂窝一样一格一格的结构。

有一次，在科学课上，老师给我们展示了这种结构的模型。

我和同桌小明都瞪大了眼睛，好奇得不行。

我问老师：“老师，这东西到底有啥用呀？”老师笑着说：“这用处可大啦！比如说飞机的翅膀，很多就是用这种结构做的。

”我一听，惊讶得差点叫出声来：“啥？飞机翅膀？那得多结实啊！”
小明也忍不住插话：“那它咋就能让飞机翅膀那么厉害呢？”老师耐心地解释：“你们看啊，这中间的蜂窝结构，轻得很，但又特别能承重。

就像小小的蚂蚁能举起比自己重好多倍的东西一样，这蜂窝夹层结构也有着大大的力量。

”
后来，老师还告诉我们，这种结构不仅用在飞机上，在一些汽车零件、甚至是建筑里也能看到它的身影。

我就在想，这小小的蜂窝，怎么就有这么大的能耐呢？
比如说，在汽车里，它能让车更轻，跑得更快还更省油。

这难道不神奇吗？这就好比一个大力士，看起来瘦瘦小小的，可一出手，力气大得吓人！
再想想建筑，如果用了这种结构，房子是不是能更坚固，还能节省材料呢？
我觉得啊，这复合材料蜂窝夹层结构就像是一个隐藏的超级英雄，平时不显眼，关键时刻却能发挥巨大的作用。

总之，复合材料蜂窝夹层结构真的是太厉害了，未来肯定还会在更多的地方大展身手，给我们带来更多的惊喜！。

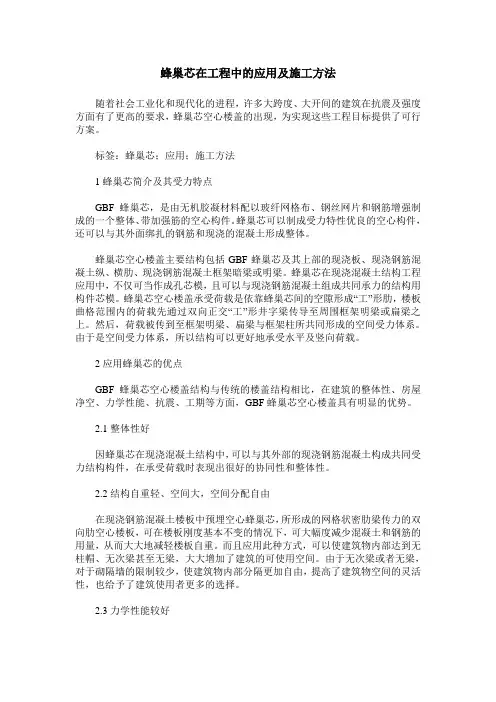

蜂巢芯在工程中的应用及施工方法随着社会工业化和现代化的进程，许多大跨度、大开间的建筑在抗震及强度方面有了更高的要求，蜂巢芯空心楼盖的出现，为实现这些工程目标提供了可行方案。

标签：蜂巢芯；应用；施工方法1蜂巢芯简介及其受力特点GBF蜂巢芯，是由无机胶凝材料配以玻纤网格布、钢丝网片和钢筋增强制成的一个整体、带加强筋的空心构件。

蜂巢芯可以制成受力特性优良的空心构件，还可以与其外面绑扎的钢筋和现浇的混凝土形成整体。

蜂巢芯空心楼盖主要结构包括GBF蜂巢芯及其上部的现浇板、现浇钢筋混凝土纵、横肋、现浇钢筋混凝土框架暗梁或明梁。

蜂巢芯在现浇混凝土结构工程应用中，不仅可当作成孔芯模，且可以与现浇钢筋混凝土组成共同承力的结构用构件芯模。

蜂巢芯空心楼盖承受荷载是依靠蜂巢芯间的空隙形成“工”形肋，楼板曲格范围内的荷载先通过双向正交“工”形井字梁传导至周围框架明梁或扁梁之上。

然后，荷载被传到至框架明梁、扁梁与框架柱所共同形成的空间受力体系。

由于是空间受力体系，所以结构可以更好地承受水平及竖向荷载。

2应用蜂巢芯的优点GBF蜂巢芯空心楼盖结构与传统的楼盖结构相比，在建筑的整体性、房屋净空、力学性能、抗震、工期等方面，GBF蜂巢芯空心楼盖具有明显的优势。

2.1整体性好因蜂巢芯在现浇混凝土结构中，可以与其外部的现浇钢筋混凝土构成共同受力结构构件，在承受荷载时表现出很好的协同性和整体性。

2.2结构自重轻、空间大，空间分配自由在现浇钢筋混凝土楼板中预埋空心蜂巢芯，所形成的网格状密肋梁传力的双向肋空心楼板，可在楼板刚度基本不变的情况下，可大幅度减少混凝土和钢筋的用量，从而大大地减轻楼板自重。

而且应用此种方式，可以使建筑物内部达到无柱帽、无次梁甚至无梁，大大增加了建筑的可使用空间。

由于无次梁或者无梁，对于砌隔墙的限制较少，使建筑物内部分隔更加自由，提高了建筑物空间的灵活性，也给予了建筑使用者更多的选择。

2.3力学性能较好蜂巢芯由于双向受力传力相同，加之其传力方式合理，蜂巢芯底部的底部板具有蒙皮效应，使蜂巢芯空心楼盖的刚度和承载力远高于普通密肋楼板，可以使其抗侧移刚度、位移、强度和变形等各方面均能满足设计要求，具有挠度变形小、抗剪抗扭性能好、抗震性好等优良性能。

复合材料蜂窝夹芯板仿真技术研究1. 引言1.1 研究背景随着科技的不断发展，对蜂窝夹芯板的要求也越来越高。

由于蜂窝夹芯板结构的复杂性和多变性，传统的设计方法已经无法满足需求。

利用仿真技术对复合材料蜂窝夹芯板进行研究和优化已成为一种必然选择。

目前，国内外对复合材料蜂窝夹芯板仿真技术的研究还比较有限，存在许多问题亟待解决。

本文旨在对复合材料蜂窝夹芯板仿真技术进行深入研究，探讨其在结构设计和性能优化中的应用，并为未来的研究提供新的思路和方法。

1.2 研究意义复合材料蜂窝夹芯板仿真技术的研究意义主要体现在以下几个方面：2. 促进行业发展：随着技术的不断发展，复合材料在工程结构中的应用越来越广泛，研究复合材料蜂窝夹芯板的仿真技术可以促进行业的发展，推动材料科学的进步。

3. 提高产品设计效率：通过仿真技术，可以在产品设计阶段对复合材料蜂窝夹芯板的性能进行预测和优化，节约时间和成本，提高产品设计效率。

4. 推动科学研究：复合材料蜂窝夹芯板的仿真技术研究可以为相关领域的科学研究提供重要的参考和支持，推动科学技术的进步和发展。

2. 正文2.1 蜂窝夹芯板结构及特点蜂窝夹芯板是一种轻质高强度的结构材料，其结构主要由两层面板之间夹有蜂窝状结构的芯材组成。

蜂窝夹芯板的主要特点包括轻质、高强度、刚性大、吸能性好、耐疲劳、绝缘性能好等。

蜂窝夹芯板的蜂窝状结构不仅可以有效减轻结构重量，还可以提高结构的强度和刚性，使其具有较好的吸能性能，适用于航空航天、船舶、汽车等领域。

蜂窝夹芯板的芯材通常采用铝合金、玻璃钢、聚乙烯等材料制成，面板则多为复合材料、金属等材料制成。

蜂窝夹芯板在航空航天领域得到广泛应用，可以用于飞机机身、机翼、尾翼等部件的制造，可以有效减轻飞机重量，提高载荷能力和飞行性能。

蜂窝夹芯板的结构复杂，不同材料的组合使用也增加了结构设计的复杂性。

对蜂窝夹芯板的仿真技术研究显得尤为重要。

通过仿真技术，可以预测蜂窝夹芯板在不同载荷下的力学性能，为结构设计和优化提供理论依据。

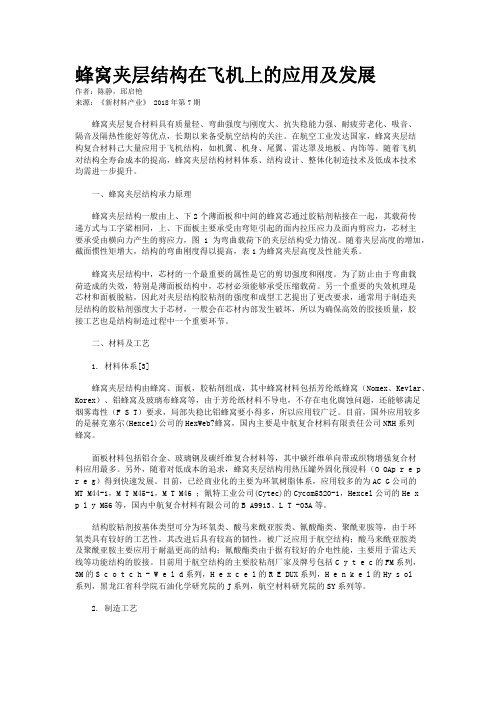

蜂窝夹层结构在飞机上的应用及发展作者：陈静，邱启艳来源：《新材料产业》 2018年第7期蜂窝夹层复合材料具有质量轻、弯曲强度与刚度大、抗失稳能力强、耐疲劳老化、吸音、隔音及隔热性能好等优点，长期以来备受航空结构的关注。

在航空工业发达国家，蜂窝夹层结构复合材料己大量应用于飞机结构，如机翼、机身、尾翼、雷达罩及地板、内饰等。

随着飞机对结构全寿命成本的提高，蜂窝夹层结构材料体系、结构设计、整体化制造技术及低成本技术均需进一步提升。

一、蜂窝夹层结构承力原理蜂窝夹层结构一般由上、下2个薄面板和中间的蜂窝芯通过胶粘剂粘接在一起，其载荷传递方式与工字梁相同，上、下面板主要承受由弯矩引起的面内拉压应力及面内剪应力，芯材主要承受由横向力产生的剪应力，图1为弯曲载荷下的夹层结构受力情况。

随着夹层高度的增加，截面惯性矩增大，结构的弯曲刚度得以提高，表1为蜂窝夹层高度及性能关系。

蜂窝夹层结构中，芯材的一个最重要的属性是它的剪切强度和刚度。

为了防止由于弯曲载荷造成的失效，特别是薄面板结构中，芯材必须能够承受压缩载荷。

另一个重要的失效机理是芯材和面板脱粘，因此对夹层结构胶粘剂的强度和成型工艺提出了更改要求，通常用于制造夹层结构的胶粘剂强度大于芯材，一般会在芯材内部发生破坏，所以为确保高效的胶接质量，胶接工艺也是结构制造过程中一个重要环节。

二、材料及工艺1. 材料体系[3]蜂窝夹层结构由蜂窝、面板，胶粘剂组成，其中蜂窝材料包括芳纶纸蜂窝（Nomex、Kevlar、Korex）、铝蜂窝及玻璃布蜂窝等，由于芳纶纸材料不导电，不存在电化腐蚀问题，还能够满足烟雾毒性（F S T）要求，局部失稳比铝蜂窝要小得多，所以应用较广泛。

目前，国外应用较多的是赫克塞尔(Hexcel)公司的HexWeb?蜂窝，国内主要是中航复合材料有限责任公司NRH系列蜂窝。

面板材料包括铝合金、玻璃钢及碳纤维复合材料等，其中碳纤维单向带或织物增强复合材料应用最多。

复合材料蜂窝夹芯板仿真技术研究
复合材料蜂窝夹芯板是一种结构材料，由两层面板之间的蜂窝夹芯层组成。

它以其轻
量化、高强度和阻尼性能等优点，在航空航天、船舶制造、汽车工业等领域得到广泛应用。

为了深入了解复合材料蜂窝夹芯板的力学性能以及其在工程中的应用情况，我们可以通过
仿真技术来研究其性能。

我们可以利用有限元分析方法对复合材料蜂窝夹芯板进行仿真。

有限元分析是一种数
值方法，通过将结构划分为有限个单元，建立网格模型，并在每个单元上求解相应的力学
方程，得到整体结构的应力、应变分布。

通过对蜂窝夹芯板进行有限元分析，可以了解其
受力情况、变形特性以及破坏机制。

通过改变夹芯层材料的类型、面板之间的粘结方式等
参数，可以对其性能进行优化设计。

我们可以利用计算流体力学方法对复合材料蜂窝夹芯板进行气动力学仿真。

在航空航
天领域，蜂窝夹芯板常被用作飞机机翼、机身等部件。

为了评估飞机在飞行过程中的气动
性能，可以利用计算流体力学方法对复合材料蜂窝夹芯板进行仿真。

通过建立三维流场模型，利用Navier-Stokes方程求解空气流动的速度、压力分布，可以获得飞机在不同速度、高度等条件下的升力、阻力、气动稳定性等参数。

复合材料蜂窝夹芯板仿真技术是一种研究其力学、气动和热学性能的重要手段。

通过
仿真分析，可以深入了解蜂窝夹芯板的性能特点，指导其在工程实践中的应用，同时也为
其结构优化设计提供了理论依据。
