实验室设计：隔墙及顶棚、天花(彩钢板)SICOLAB

二级生物安全实验室建设设计方案SICOLAB一、引言二、设计依据与标准二级生物安全实验室的建设设计应严格遵循国家和行业的相关标准与规范，如《实验室生物安全通用要求》（GB 19489-2008）、《生物安全实验室建筑技术规范》（GB 50346-2011）等。

同时，还需考虑实验室的使用目的、研究对象以及未来可能的发展需求。

三、实验室布局与功能分区1、清洁区包括办公室、休息室、更衣室等，是实验人员未进行实验操作时的活动区域。

2、半污染区如缓冲间、准备间等，用于实验人员在进入污染区前的准备工作，以及实验结束后的初步处理。

3、污染区涵盖核心实验区，如样本处理室、培养室、检测室等，是直接接触生物样本和进行实验操作的区域。

各区域之间应设置合理的物理隔离和气流组织，以防止交叉污染。

四、建筑结构与装修1、建筑结构实验室应具备良好的抗震、防火、防潮性能。

地面应平整、耐磨、防滑，并具有耐化学腐蚀和易清洁的特点。

2、墙面与天花板墙面应光滑、无缝隙，便于清洁和消毒。

天花板应具备防尘、防潮功能。

3、门窗门窗应密封良好，以保持实验室的气密性。

门应能自动关闭，并设置观察窗。

五、通风与空调系统1、通风系统采用全新风系统，确保实验室内部的空气压力为负压，气流从清洁区流向污染区。

排风口应设置高效过滤器，防止有害生物因子外泄。

2、空调系统根据实验需求，保持适宜的温度和湿度。

空调系统应具备独立控制和调节功能。

六、电气系统1、照明实验室应配备充足的照明设备，满足实验操作和日常工作的需求。

照明灯具应具有防爆、防潮功能。

2、插座与电源根据仪器设备的布局，合理设置插座和电源，确保电力供应的稳定性和安全性。

七、给排水系统1、给水应提供符合实验要求的水质和水量，设置独立的给水管道。

2、排水排水系统应采用防回流设计，污水应经过处理达标后排放。

八、实验设备与家具1、实验设备根据实验项目配备相应的仪器设备，如生物安全柜、离心机、培养箱等，并确保设备的性能和安全性符合要求。

SPF级动物实验室建设要求SICOLABSPF级实验动物是生命与医学科学研究中公认的标准实验动物。

因此，对SPF 级动物实验室的建设要求要特别重视。

（1）建筑特点SPF级动物实验室建筑面积为300㎡。

室内吊顶高度为2.4m，墙面和吊顶采用净化轻质彩钢板、净化专用内圆弧和外圆立柱，地面采用MS环氧树脂自流坪洁净涂料，厚度为2.5mm。

门采用专用净化密闭门并配备观察窗。

单向走道呈顺时针走向设计。

屏障系统内共有大鼠饲养室2间，小鼠饲养室1间，隔离观察室2间，实验准备室3间，功能实验室3间，洁物存放室1间，清洗消毒室1间。

此外，屏障系统外配有监控室、机房和配电室等。

（2）设计参数室内温度：20～26°C；日温差：≤4°C；相对湿度：40%～70%；换气次数：15～20次/h；气流速度：≤0．2m/s；压强梯度：20～50Pa；空气洁净度：7级；菌落数：≤3个/皿；氨浓度：≤14mg/m3；噪声：≤60dB；最低工作照度：≥200lx；动物照度：15～20lx；昼夜明暗交替时间：12/12h。

（3）通风和空调系统动物实验室采用全新风中央空调通风系统。

空气经过初、中、高效三级过滤器后进入实验室内环境。

空调设备位于初、中效过滤器之间，由一套单元式机组，机组有两台压缩机，相互独立，一用一备，保证整个系统的正常运行。

送风口位于压缩装置一侧，离地0．25m。

（4）照明系统一更、淋浴、二更、气闸、清洁走道、洁物存放处、污物走道、缓冲间和清洗消毒间、动物饲养室、实验准备间、隔离观察室和功能实验室等安装有手动和自动开关，根据实际需要，调节控制室内照明灯。

开、关日光灯的时间为分别为早、晚7点；其中动物饲养室装有动物照明灯，调节动物的休眠周期。

未启用房间、清洁走道、洁物存放处、污物走道等在每日中午12点和晚上8点开启紫外线灯照射1h。

（5）通讯系统因为SPF级动物实验室的环境和设施具有特殊要求，人员进入后不能随意出入，而室内外的联系又十分重要，故室内各房间均安装内部电话机，按照房间顺序编排电话号码，各室内电话可相互连通，并均与监控室总机保持联系，保证实验室内外信息的及时沟通。

化学实验室设计规范、化学实验室建设标准SICOLAB
化学实验室设计规范、化学实验室建设标准SICOLAB
1 科研建筑设计标准（JGJ91-2019）
2 建筑设计防火规范（GB50016-2018）
3 建筑内部装修设计防火规范（GB50222-2017）
4 建筑物防雷设计规范（GB50057-2010）
5 供配电系统设计规范（GB50052-2009）
6 建筑照明设计标准（GB50034-2013）
7 建筑给水排水设计标准（GB50015-2019 ）
8 工业金属管道设计规范（GB 50316-2000）
9 实验室仪器及设备安全规范仪用电源（GBT32705-2016）
10 实验室挥发性有机物污染防治技术规范（TLZZLXH055-2021）
11 民用建筑供暖通风与空气调节设计规范（GB50736-2012）
12 污水综合排放标准（GB8978-1996）
13 大气污染物综合排放标准（GB16297-1996）
14 实验室家具通用技术条件（GB24820-2009）
15 无机化学工业污染物排放准（GB31573-2015）
16 化学品理化及其危险性检测实验室安全要求（GBT-24777-2009）
17 常用化学危险品贮存通则（15603-1995）
18 实验室废弃化学品收集技术规范（GBT31190-2014）。

化学实验室规划设计实验室平面布局设计是根据实验室性质、实验室的目标定位、实验室的功能要求、实验类型以及实验工艺流程等因素，按照国家相关标准针对实验室既有场地进行科学、合理的功能间区分和布局的工作。

实验室平面设计要求实验室设计师必须熟悉我国建筑装饰知识、我国实验室相关标准和规范、熟悉所设计的实验室实验工艺流程等。

化学基本实验室，主要是进行容量分析、离子测定、氧化还原等实验，一般设计的装备有：实验台与洗涤台；通风柜及管道修检井；带试剂架的实验台及辅助工作台，需考虑设在实验室内的研究空间或电脑台，药品柜、器皿柜、落地安臵的仪器设备、急救器等。

仪器分析实验室，主要设臵各种大型精密分析仪器，同时也包括普通小型分析仪等，一般设计的装备有：仪器台、实验台、通风柜、天平台、电脑台、气瓶柜、洗涤台、器皿柜、药品柜、急救器、万向排气罩、原子吸收罩等。

以下列出各类仪器分析实验室的要求，以供参考。

各类仪器分析实验室要求：气相色谱分析室主要是对容易转化为气态而不分解的液态有机化合物及气态样品的分析。

仪器设备主要有气相色谱仪，具有计算机控制系统及数据处理系统，自动化程度很高，对有机化合物具有高效的分离能力，所用载气主要有：H2、N2、Ar、He、CO2等。

但对高沸点化合物，难挥发的及热不稳定的化合物、离子化合物、高聚物的分离却无能为力。

要求局部排风及避免阳光直射在仪器上，避免影响电路系统正常工作的电场及磁场存在，一般设计：仪器台（应离墙以便仪器维修）、万向排气罩、电脑台（一般在仪器台旁配臵）、边台、洗涤台、试剂柜等SICOLAB化学实验室电气工程设计实验室电气工程设计包含强弱电两方面。

强电方面主要包含仪器用电、照明插座等，弱电包含：网络、数据通信、广播、视频监控等等。

强电设计应根据各仪器设备功率汇总，按功能间、楼层、整栋大楼一级一级的进行统计，每个仪器间单独设置房间终端配电箱，且主要仪器需要单独留出一个回路，不能与房间照明或其他插座串联，这样主要是方便仪器设备的使用和维护。

SICOLAB实验室的设计分区和布局首先，在设计建造实验室时，不同区域应进行有效隔离。

最理想的是把关键步骤放在不同房间进行，但考虑到成本的可行性，可以把关键步骤通过房间内部的隔离划分开。

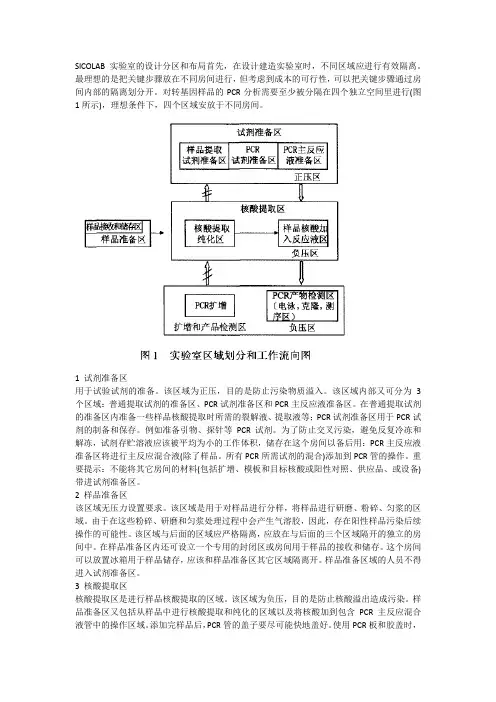

对转基因样品的PCR分析需要至少被分隔在四个独立空间里进行(图1所示)，理想条件下，四个区域安放于不同房间。

1 试剂准备区用于试验试剂的准备。

该区域为正压，目的是防止污染物质溢入。

该区域内部又可分为3个区域：普通提取试剂的准备区、PCR试剂准备区和PCR主反应液准备区。

在普通提取试剂的准备区内准备一些样品核酸提取时所需的裂解液、提取液等；PCR试剂准备区用于PCR试剂的制备和保存。

例如准备引物、探针等PCR试剂。

为了防止交叉污染，避免反复冷冻和解冻，试剂存贮溶液应该被平均为小的工作体积，储存在这个房间以备后用：PCR主反应液准备区将进行主反应混合液(除了样品。

所有PCR所需试剂的混合)添加到PCR管的操作。

重要提示：不能将其它房间的材料(包括扩增、模板和目标核酸或阳性对照、供应品、或设备)带进试剂准备区。

2 样品准备区该区域无压力设置要求。

该区域是用于对样品进行分样，将样品进行研磨、粉碎、匀浆的区域。

由于在这些粉碎、研磨和匀浆处理过程中会产生气溶胶，因此，存在阳性样品污染后续操作的可能性。

该区域与后面的区域应严格隔离，应放在与后面的三个区域隔开的独立的房间中。

在样品准备区内还可设立一个专用的封闭区或房间用于样品的接收和储存。

这个房间可以放置冰箱用于样品储存，应该和样品准备区其它区域隔离开。

样品准备区域的人员不得进入试剂准备区。

3 核酸提取区核酸提取区是进行样品核酸提取的区域。

该区域为负压，目的是防止核酸溢出造成污染。

样品准备区又包括从样品中进行核酸提取和纯化的区域以及将核酸加到包含PCR主反应混合液管中的操作区域。

添加完样品后，PCR管的盖子要尽可能快地盖好。

使用PCR板和胶盖时，阳性对照和含目标序列的样品要与待测样本分开操作，以避免模板添加时造成交叉污染重要提示：这个房间里的一切物品不得带人试剂准备区。

光学实验室规划布局与装修方案SICOLAB喜格光学实验室是进行光学实验和研究的专门场所，包括光学成像、光谱分析、光学测量等多个领域。

以下是光学实验室设计建设的思路和详细内容：一、设计建设思路（1）明确实验目的和实验内容，确定实验室的功能需求和工作流程。

（2）充分考虑实验室的安全和环保要求，制定相应的安全管理规定和应急预案。

（3）根据实验室的功能需求和工作流程，设计出合理的空间布局和功能房间分布，确保实验室各功能区域之间的交通流线清晰明了，方便实验操作。

（4）选择适合的仪器设备，并按照实验室的功能需求进行合理布局和配置。

（5）选择合适的装修材料和设施，确保实验室环境符合要求。

二、详细内容（1）空间布局设计：包括实验室的入口、前区、中区和后区等不同功能区域的布局设计。

（2）实验室家具布局：包括实验桌、试验台、储物柜、实验椅等家具的布局。

（3）安全措施设计：包括实验室通风、防火、紧急疏散等安全措施的设计。

（4）仪器设备配置：根据实验室的功能需求和工作流程，选择合适的光学仪器设备，如激光器、光谱仪、显微镜等，并按照实验室的功能需求进行布局配置。

（5）装修材料选择：选择合适的地面材料、墙面材料、天花板材料等，并确保材料具有防腐、防潮、耐磨等特点，满足实验室的要求。

三、主要实验房间（1）光学成像实验室：用于进行光学成像实验，如显微镜、成像系统等。

（2）光谱分析实验室：用于进行光谱分析实验，如光谱仪、拉曼光谱仪等。

（3）光学测量实验室：用于进行光学测量实验，如光学测量仪、干涉仪等。

（4）光学加工实验室：用于进行光学加工实验，如激光切割、激光打标等。

四、光学实验室设计需要多少面积？有哪些仪器设备？SICOLAB光学实验室的面积和设备设施需要根据实验的具体要求和规模进行设计，一般来说，光学实验室需要一定的空间，以容纳光学仪器设备和实验操作台等设施。

根据不同的实验需求和规模，光学实验室的面积可以从几十平方米到几百平方米不等。

SICOLAB生物安全实验室建筑原则总体设计遵循隔离原则，独立建筑或完全隔离区域且远离公共场所和居住建筑。

对于生物安全实验室与公共场所和居住建筑的距离，一般来说，应考虑以下两方面问题：（1）相邻建筑对实验室安全构成危险：倾倒、救援、火灾等对实验室造成影响，我国标准规定高等级生物安全实验室所在建筑与外部相邻建筑的距离为外部建筑高度的1.2〜1.5倍。

（2）生物安全实验室对外部环境构成危险：主要来源于污染废弃物、污水、废气。

SICOLAB生物安全实验室结构原则（1）建筑结构设计特殊加强：按甲类建筑抗震设计，高于当地设防烈度一个级别；结构安全等级不低于一级（常规建筑为二级）。

（2）建筑本体：最好为钢筋混凝土结构，隔断直达楼板。

（3）双层墙体：外层为钢筋混凝土结构，内层为装配式镶板围护结构。

（4）基本结构模式：通常有三明治夹心式、多层夹心式、平层式等结构模式，以三明治夹心式为最佳选择。

三明治夹心式：上层———废气处理、气体、水供应，中层———实验室层，下层———污水处理层，符合上排气下排水的要求，应优先考虑。

多层夹心式：废气、废水管道穿过多层空间，存在安全隐患。

平层式：废气、废水平行排放，存在安全隐患。

SICOLAB生物安全实验室主实验室设立生物安全实验室核心是安全，为防止交叉污染，设立主实验室数量必须遵循以下原则：在同一个实验室的同一个独立安全区域（例如一个主实验室）只能开展一种高致病性病原微生物的实验活动。

在征得有关主管部门同意并按照规定彻底消毒灭菌后，也可在原主实验室内改变其微生物的研究种类，但不能同时从事两种以上病原微生物的研究。

SICOLAB生物安全实验室冗余设计高等级生物安全实验室在系统运行中必须保证实验室内的负压和压力梯度稳定，为防止任何一个误动作或故障的发生，在极短的时间内诊断故障和应急处理尤为重要。

系统容错技术是解决和提高实验室安全性和可靠性最有效的途径，其设计方法包括硬件冗余和软件冗余。

二级生物安全实验室建设（设计方案）SICOLAB依据《生物安全实验室建筑技术规范》GB50346—2004、《实验室生物安全通用要求》GB19489—2008、《微生物和生物医学实验室生物安全通用准则》WS233—2002、《洁净厂房设计规范》GB50073—2001、《洁净室施工及验收规范》GB50591—2010、《建筑安装工程施工技术操作规程通风空调》等规范中相关条例的规定，对实验室场地的建筑特色进行了分析，SICOLAB 本着以人为本、方便操作、生物安全的设计理念，在尽量满足使用方实验人员操作需求的前提下完成了本次方案设计。

1平面布局（一级屏障）根据实验人员操作需要的场地空间，设计1个建筑面积为23 m2的微生物实验区，其中包括1个P2主实验室、1个一更缓冲间、1个二更缓冲间、1个洗刷消毒间。

考虑到生物安全实验室应该同时实施一级屏障和二级屏障的要求，其中一级屏障主要体现在微生物实验区的平面布置和维护结构方面，二级屏障主要体现在空调净化系统方面。

在平面布置方面，把人流和物流分隔开，防止人和物的交叉感染，即实验操作人员通过一更缓冲间和二更缓冲间进入P2主实验室;实验物体通过2个互锁式传递窗进出P2主实验室，其中1个互锁式传递窗设在主实验室和准备间之间，另外1个设在主实验室和洗刷消毒室之间，保证了洁净物不受感染，也保证了污染物尽快传进洗刷消毒室进行消毒灭菌。

2围护结构和装璜装饰实验室主体框架为彩钢板玻璃隔断，颜色为哑白色，彩钢板每面厚度为0.426 mm，彩钢岩棉夹芯板燃烧性能为不燃性，等级为A级;隔断玻璃厚度为5 mm;为防止沉积灰尘，窗料使用R 25 mm铝合金圆弧压线;所有二维连接处的内侧均使用R 50mm铝合金内圆角，暴露在外的二维连接线的外侧则用R 100 mm铝合金外圆角连接;彩钢板的三维连接处使用三维接点过渡，而彩钢板与墙面地面则用铝合金槽铝联接。

吊顶材料亦为彩钢板。

微生物区室内地面为环氧树脂材料，具有无缝隙、耐腐蚀、平整、容易清洗的特性。

清洁级动物（CL）实验室装修设计内容SICOLAB清洁级动物（CL）实验室设计有哪些内容？工艺流程是如何？功能房间的划分清洁级动物实验室（CL实验室）是进行高洁净度动物实验的专门场所，需要满足一系列严格的设计要求，以确保实验的可靠性和精度。

以下是SICOLAB喜格在设计CL实验室的内容和工艺流程，以及功能房间的划分：一、实验室设计内容：（1）实验室的设计应根据需要确定适当的洁净度级别和动物品种。

（2）实验室应采用自然通风或机械通风系统，以保证实验室空气的洁净度和质量。

（3）实验室应采用合适的地面、墙面和天花板材料，如不锈钢、环氧树脂、PVC等。

（4）实验室应配备适当的消毒设备和洗手设施，以保证实验室内的卫生和清洁。

二、工艺流程：（1）清洁、消毒和灭菌：实验室需要进行定期的清洁、消毒和灭菌处理，以确保实验室内的卫生和洁净度。

（2）实验动物的引进：实验动物需要在专门的动物隔离区进行隔离、检疫和适应性驯化，确保其身体健康和免疫系统正常。

（3）实验动物的饲养和管理：实验动物需要在专门的动物房内进行饲养和管理，包括适当的饲料、水和环境温度、湿度和光照控制。

（4）实验的设计和进行：实验设计需要严格遵守相关法规和伦理要求，实验操作需要在清洁、无菌或无尘室内进行。

（5）实验数据的收集和分析：实验数据需要在专门的数据处理室进行收集和分析，包括数据存储、处理和统计等。

三、功能房间划分：（1）动物隔离区：用于进行动物引进、检疫和隔离。

（2）动物房：用于进行实验动物的饲养和管理。

（3）清洁室：用于进行实验器具、饲料和废弃物的清洁、消毒和灭菌。

（4）实验室：用于进行实验设计、操作和数据收集。

（5）数据处理室：用于进行实验数据的处理和分析。

SICOLAB科研实验建筑设计规范一、基本规定：1 通用实验室、专用实验室、研究工作室宜采用模数化、标准实验单元组合设计，其结构选型及荷载、柱网、机电设备布局应满足实验工作近远期变化的需求，具有适宜的灵活性与适应性。

2 窗应符合下列规定：1）实验室外窗应采取防止节肢动物及防啮齿动物进入的措施；2）东、南、西向外窗宜设遮阳措施。

3 门应符合下列规定：1）由1/2个标准单元组成的实验室的门洞宽度不应小于1m，高度不应小于2．10m。

由一个及以上标准单元组成的实验室的门洞宽度不应小于1．20m，高度不应小于2．10m；2）实验室的门扇应设观察窗、闭门器及门锁，门锁及门的开启方向应不妨碍室内人员逃生，并满足相对应实验环境的防火、防爆及防盗要求；3）外门应采取防止节肢动物及防啮齿动物进入的措施。

4 走道最小净宽不宜小于表1的规定。

疏散走道需满足消防需要。

表1走道最小净宽5 更衣间、淋浴室应符合下列规定：1）科学实验建筑应设更衣间、淋浴室。

更衣间，每人使用面积不宜小于0．6m2，且应设更衣柜及换鞋柜；2）更衣间、淋浴室可采用集中式、分散式或两者结合的布置方式。

6 科研实验建筑应设置灵活适用的非实验用储物空间。

7 隔声应符合下列规定：1）除特殊实验室外、科研实验建筑室内声环境，按现行《办公建筑设计规范》JGJ 67-2006的6．4条执行；2）产生噪声的公用设施、实验室等用房不宜与其他实验室、研究工作室、学术活动室及阅览室贴邻，否则应采取隔声及消声措施。

8 隔振应符合下列规定：1）产生振动的公用设施、实验室等用房不宜与实验室、研究工作室、学术活动室及阅览室贴邻，且宜设在底层或地下室内，其设备基础等应采取隔振措施；2）设在楼层或顶层的空调机房、排风机房等，其设备基础等应采取隔振措施。

9 室内净高应符合下列规定：1）通用实验室和研究工作室的室内净高：当不设置空气调节时，不宜低于2．80m；设置空气调节时，不应低于2．50m；2）专用实验室的室内净高应按实验仪器设备尺寸、安装及检修的要求确定；3）走道净高不应低于2．40m。
