3.(2017湖南郴州,1,2分)我们的日常生活离不开电和磁,发现电流磁效应的科学家是 ( )
答案 B 奥斯特发现了通电导体周围存在磁场,是第一个发现电流磁效应的科学家,故B正 确。
4.(2016湖南永州,8,2分)下列关于电与磁的说法正确的是 ( ) A作时将机械能转化为电能 D.利用电磁感应原理可制成发电机
知识归纳 (1)电动机是根据通电导体在磁场中受力运动的原理制成的。 (2)电流流过导体时导体周围产生磁场,这种现象是电流的磁效应。电铃是利用电流的磁效应 工作的。 (3)发电机是利用电磁感应原理制成的。 (4)扬声器是把电信号转换成声信号的装置。
3.(2016湖南长沙,24,3分)现代武器中有一种新型电磁炮,它是利用电磁技术制成的一种先进武 器,具有速度快、命中率高等特点,其原理是利用磁场对通电导体的作用。下图中与此工作原 理相同的是 ( )
考点二 电流的磁场
1.(2018湖南张家界,6,2分)现在兴起的智能手机无线充电主要是运用电磁感应技术,当电源的 电流通过充电底座中的送电金属线圈产生磁场,带有金属线圈的智能手机靠近该磁场就能接 受磁场,产生电流,实现充电过程。以下设备也是利用“磁生电”工作的是 ( )
A.电磁起重机 C.电烙铁
B.扬声器 D.动圈式话筒
解题关键 正确理解电磁感应现象和电流的磁效应。
4.(2015湖南怀化,11,3分)如图所示,在探究电磁铁的磁性强弱与什么因素有关实验中,下列说 法中正确的是 ( )
A.把滑动片向左滑动时,磁性减弱 C.若增加线圈匝数,磁性将减弱
B.把滑动片向左滑动时,磁性增强 D.若改变电流的方向,磁性将增强
答案 B 滑动片左移,电路中的电阻减小,电流增大,电磁铁的磁性会增强,故A不符合题意,B 符合题意;增加线圈匝数,磁性将增强,故C不符合题意;改变电流的方向,只能改变其极性,不能 改变其磁性的强弱,故D不符合题意。
答案 B 电磁炮是利用通电导体在磁场中受到力的作用的原理来实现发射炮弹的,这是电 动机的原理。电热壶是利用电流的热效应工作的,A项错误;B项是电动机原理图,即磁场对通 电导体有力的作用,B项正确;C项是发电机原理,即电磁感应现象,C项错误;D项是电磁继电器, 是利用电流的磁效应来工作的,D项错误。
答案 D 电磁起重机是利用电流的磁效应工作的,A与题意不符;扬声器把电信号转换为声 信号,是利用通电导体在磁场中受力而运动的原理工作的,B与题意不符;电烙铁是利用电流的 热效应工作的,C与题意不符;动圈式话筒工作时,人说话的声音使得线圈在磁场中做切割磁感 线运动,产生了感应电流,利用了电磁感应原理,D与题意相符。故选D。

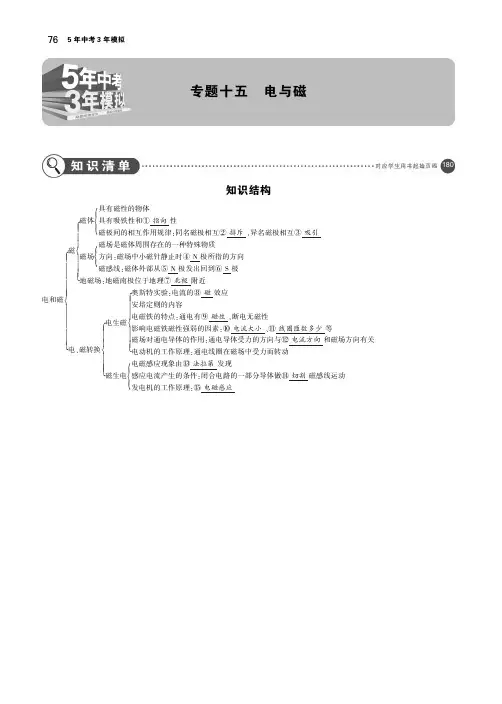

专题十五 电和磁
五年中考 A组 2014-2018年山东中考题组
考点一 磁现象 磁场
1.(2018湖南永州,17,2分)下列有关电与磁的说法,正确的是 ( )
A.图甲形象地描述了蹄形磁体的外部磁场 B.图乙所示,开关闭合后,位于螺线管右侧的小磁针将顺时针旋转90° C.图丙所示的实验与电动机的工作原理相同 D.图丁所示的实验与发电机的工作原理相同
A.如图甲,通电导线周围存在着磁场,将小磁针移走,该磁场消失 B.如图乙,闭合开关,通电螺线管右端为N极 C.如图丙,此实验装置原理与发电机原理相同 D.如图丁,实验研究的是通电导体在磁场中受到力的作用
答案 B 如图甲,通电导线周围存在磁场,将小磁针移走,磁场仍存在,故A错误;如图乙,根据安 培定则可知通电螺线管的右端为N极,故B正确;图丙中有电源,是电动机的原理图,故C错误;图 丁中没有电源,是发电机的原理图,是研究电磁感应现象的,故D错误。
解题关键 熟悉影响电磁铁的磁性强弱与三个因素有关:电流大小、线圈匝数多少、有无铁 芯。
思路分析 明确影响电磁铁磁性强弱的因素有哪些,再对照选项分析是否改变了这些因素。
5.(2018湖南邵阳,28,2分)标出图中通电螺线管及小磁针的N极。
答案 A 甲图描述的是蹄形磁体的外部磁场,A正确;乙图通过安培定则可以判断出螺线管右 端为N极,再根据同名磁极相互排斥,判断小磁针会逆时针旋转,B错误;丙图是发电机工作原理, C错误;丁图说明通电导线周围存在磁场,不是发电机的工作原理,故D错误。
2.(2018湖南衡阳,8,2分)下列的四幅图,对应的说法正确的是 ( )
答案 B A选项,图中没有电源,当导体在磁场中做切割磁感线运动时,电流表的指针会发生 偏转,说明有感应电流产生,这是电磁感应现象,发电机是利用该原理制成的,故错误;B选项,电 铃工作时,电流通过电磁铁,电磁铁具有磁性吸引衔铁,小锤敲打铃碗而发声,利用了电流的磁 效应,故正确;C选项,图中有电源,当闭合开关时,通电导体在磁场中受力而运动,电能转化为机 械能,电动机是利用该原理制成的,故错误;D选项,扬声器是把电信号转换成声信号,故错误。
知识归纳 电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中会 有感应电流产生。该过程把机械能转化为电能。
2.(2018湖南常德,5,3分)在下面四幅图中,图文相符的是 ( ) A.电动机是利用图示原理制成的 B.电铃是利用电流的磁效应工作的
C.发电机是利用图示原理制成的 D.扬声器是把声信号转换成电信号
铁轨上分别安放着磁体,由于同名磁极相互
,列车能够在铁轨上方几厘米的高度上飞驰,
避免了来自车轮与轨道之间的摩擦。小张同学乘坐列车时看见两旁的树木迅速向南退去,则
列车相对地面正在向
行驶。
答案 排斥 北
解析 同名磁极相互排斥,异名磁极相互吸引;以树木为参照物,列车向北行驶,而树木和地面 保持相对静止,则列车相对地面正在向北行驶。
答案 D 地磁场的N极在地理的南极附近,地磁场的S极在地理的北极附近,A项错误;奥斯特 的实验说明电流周围可以产生磁场,B项错误;电动机是将电能转化为机械能,C项错误;利用电 磁感应原理可以制成发电机,D项正确。故选D。
5.(2016湖南衡阳,18,2分)今年5月初,长沙磁浮列车开始试运营。如图所示,磁浮列车的车厢和
