渐开线齿轮的啮合特点课件

2023齿轮传动渐开线齿轮的基本参数与计算课件•齿轮传动概述•渐开线齿轮的基本参数•渐开线齿轮的设计计算目录•渐开线齿轮的制造与检测•渐开线齿轮的应用与维护01齿轮传动概述齿轮传动是一种通过两个或多个齿轮之间的啮合来传递运动和动力的机械传动方式。

齿轮传动的定义具有高效、稳定、可靠、传动距离远、结构紧凑等优点，但也存在制造和维护成本较高、对安装精度要求较高等缺点。

齿轮传动的特点齿轮传动的定义与特点齿轮传动的历史齿轮传动起源于古代，最初用于水车、磨坊等场所，后来广泛应用于各种工业机械和交通工具中。

齿轮传动的发展随着工业技术的不断发展和进步，齿轮传动逐渐向高速、重载、高精度、低噪音等方向发展，同时也不断探索和研发新的材料和制造技术，提高齿轮传动的性能和寿命。

齿轮传动的历史与发展1齿轮传动的基本类型23常见的齿轮传动类型之一，两个齿轮的轴线相互平行，一般采用直齿圆柱齿轮或斜齿圆柱齿轮。

平行轴齿轮传动两个齿轮的轴线相互垂直或相交，一般采用直齿锥齿轮或斜齿锥齿轮。

相交轴齿轮传动一种特殊的齿轮传动类型，一般由太阳轮、行星轮、齿圈等组成，具有结构紧凑、传动比大、传动效率高等优点。

行星齿轮传动02渐开线齿轮的基本参数齿数一个齿轮的齿数的多少，决定了齿轮的大小。

齿数越多，齿轮越小；反之，齿数越少，齿轮越大。

模数模数是齿轮的一个基本参数，它表示齿轮的厚度。

模数越大，齿轮的厚度越厚；反之，模数越小，齿轮的厚度越薄。

齿数与模数齿形角是齿轮上齿的形状的角度。

标准的齿形角是45度。

齿形角压力角是齿轮上齿承受载荷时的角度。

标准压力角是20度。

压力角齿形角与压力角齿顶圆齿顶圆是齿轮上齿的顶部的圆。

齿根圆齿根圆是齿轮上齿的根部的圆。

齿顶圆与齿根圆基圆与根圆基圆基圆是形成渐开线的圆。

根圆根圆是齿轮上齿的根部的圆。

03渐开线齿轮的设计计算齿轮传动的中心距计算中心距定义齿轮传动的中心距是指两个齿轮的转动中心之间的距离。

中心距计算公式在渐开线齿轮传动中，中心距等于两齿轮基圆半径之和减去模数的一半。

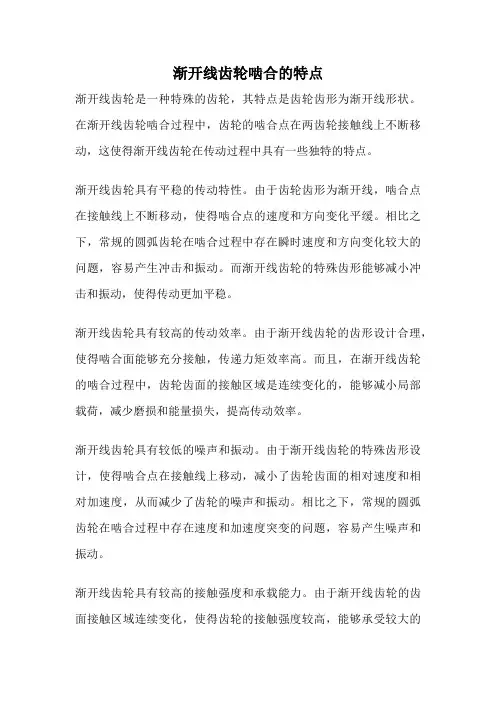

渐开线齿轮啮合的特点渐开线齿轮是一种特殊的齿轮，其特点是齿轮齿形为渐开线形状。

在渐开线齿轮啮合过程中，齿轮的啮合点在两齿轮接触线上不断移动，这使得渐开线齿轮在传动过程中具有一些独特的特点。

渐开线齿轮具有平稳的传动特性。

由于齿轮齿形为渐开线，啮合点在接触线上不断移动，使得啮合点的速度和方向变化平缓。

相比之下，常规的圆弧齿轮在啮合过程中存在瞬时速度和方向变化较大的问题，容易产生冲击和振动。

而渐开线齿轮的特殊齿形能够减小冲击和振动，使得传动更加平稳。

渐开线齿轮具有较高的传动效率。

由于渐开线齿轮的齿形设计合理，使得啮合面能够充分接触，传递力矩效率高。

而且，在渐开线齿轮的啮合过程中，齿轮齿面的接触区域是连续变化的，能够减小局部载荷，减少磨损和能量损失，提高传动效率。

渐开线齿轮具有较低的噪声和振动。

由于渐开线齿轮的特殊齿形设计，使得啮合点在接触线上移动，减小了齿轮齿面的相对速度和相对加速度，从而减少了齿轮的噪声和振动。

相比之下，常规的圆弧齿轮在啮合过程中存在速度和加速度突变的问题，容易产生噪声和振动。

渐开线齿轮具有较高的接触强度和承载能力。

由于渐开线齿轮的齿面接触区域连续变化，使得齿轮的接触强度较高，能够承受较大的载荷。

而且，渐开线齿轮的齿形设计能够减小齿轮齿面的应力集中，提高齿轮的承载能力。

渐开线齿轮具有较好的自动对中性能。

由于渐开线齿轮的啮合点在接触线上移动，使得齿轮在传动过程中具有一定的自动对中能力。

即使在装配过程中存在一定的偏差，渐开线齿轮仍能够自动调整啮合位置，保持良好的啮合状态。

总结起来，渐开线齿轮啮合的特点主要包括平稳的传动特性、较高的传动效率、较低的噪声和振动、较高的接触强度和承载能力以及较好的自动对中性能。

这些特点使得渐开线齿轮在各种传动装置中得到广泛应用，能够满足传动要求，提高传动效率和可靠性。
