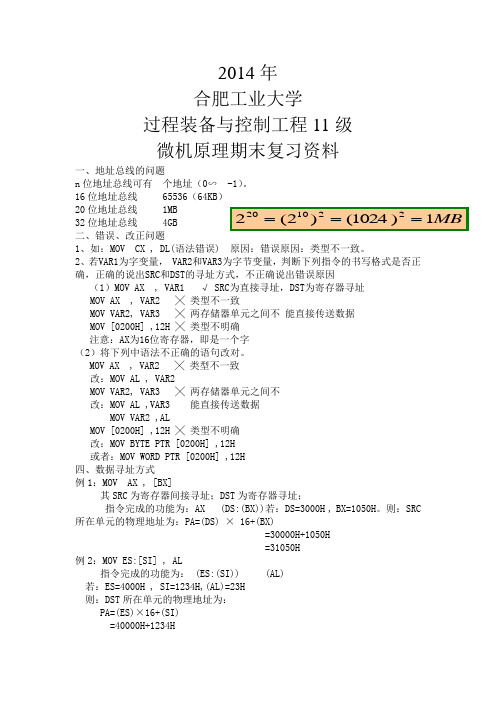

2014年 合肥工业大学过程装备与控制工程11级 微机原理期末复习资料一、地址总线的问题n 位地址总线可有 个地址（0∽ -1）。
16位地址总线 65536（64KB ） 20位地址总线 1MB 32位地址总线 4GB二、错误、改正问题1、如：MOV CX , DL(语法错误) 原因：错误原因：类型不一致。
2、若VAR1为字变量， VAR2和VAR3为字节变量，判断下列指令的书写格式是否正确，正确的说出SRC 和DST 的寻址方式，不正确说出错误原因（1）MOV AX , VAR1 √ SRC 为直接寻址，DST 为寄存器寻址 MOV AX , VAR2 ╳ 类型不一致MOV VAR2, VAR3 ╳ 两存储器单元之间不 能直接传送数据 MOV [0200H] ,12H ╳ 类型不明确 注意：AX 为16位寄存器，即是一个字 （2）将下列中语法不正确的语句改对。
MOV AX , VAR2 ╳ 类型不一致 改：MOV AL , VAR2MOV VAR2, VAR3 ╳ 两存储器单元之间不 改：MOV AL ,VAR3 能直接传送数据 MOV VAR2 ,ALMOV [0200H] ,12H ╳ 类型不明确 改：MOV BYTE PTR [0200H] ,12H 或者：MOV WORD PTR [0200H] ,12H 四、数据寻址方式 例1：MOV AX , [BX]其SRC 为寄存器间接寻址；DST 为寄存器寻址； 指令完成的功能为：AX (DS:(BX))若：DS=3000H , BX=1050H 。
则：SRC 所在单元的物理地址为：PA=(DS) × 16+(BX)=30000H+1050H =31050H 例2：MOV ES:[SI] , AL指令完成的功能为： (ES:(SI)) (AL) 若：ES=4000H , SI=1234H,(AL)=23H 则：DST 所在单元的物理地址为： PA=(ES)×16+(SI) =40000H+1234H=41234H ∴指令执行后(41234H)=23H.例3：判断下列指令的书写格式是否正确，正确的说出SRC和DST的寻址方式，不正确说出错误原因，并改正。
微计算机组成的五个部分：运算器，控制器，存储器，输入设备，输入设备。
微计算机的工作原理：第一步：由输入设备将事先编好的程序和原始数据输入到存储器指定的单元存放起来。
并在存储器中或出存放中间结果和最终结果的单元。
第二步：启动计算机从第一条指令开始执行程序。
第三步：将最终结果直接由运算器或存储器经输出设备输出。
第四步：停机。
8086微处理器的内部结构：从功能上讲，由两个独立逻辑单元组成，即执行单元EU和总线接口单元BIU。
1、执行单元EU包括：4个通用寄存器（AX，BX，CX，DX，每个都是16位，又可拆位2个8位）4个从专用寄存器（BP，SP，SI，DI）标志寄存器FLAG（6个状态标志和3个控制标志）算术逻辑单元ALUEU功能：从BIU取指令并执行指令；计算偏移量。
2、总线接口单元BIU包括：4个16位段寄存器（CS,DS,ES,SS）16位指令指针寄存器IP20位地址加法器6字节（8088位4字节）的指令队列BIU功能：形成20位物理地址；从存储器中取指令和数据并暂存到指令队列寄存器中。
3、执行部件EU和总线接口部件BIU的总体功能：提高了CUP的执行速度；降低对存储器的存取速度的要求。
8086/8088CPU内部寄存器：设置段寄存器原因：8086/8088系统中，需要用20位物理地址访问1MB的存储空间，但是8086/8088CPU的每个地址寄存器都只是16位，因而采用分段存储结构，每个逻辑段的最长度为64KB。
8086MN／MX 引脚作用：选择工作模式。
MN／MX＝’1’为最小模式；MN／MX＝’0’为最大模式。
段内偏移地址又称为有效地址EA。
存储单元地址（以字节为单元）分为逻辑地址和物理地址。
逻辑地址＝段基址（16）：偏移地址（16）＝CS：IPDS×10H+SI/DI/BX物理地址PA＝段基址×10H+偏移地址EA＝SS×10H+SP/BPCS×10H+IPI/O端口地址：I/O空间不分段。
期末复习要点：1.计算机构成的五大部件及其功能，五大部件是如何进行工作的？五大部件：运算器、控制器、存储器、输入设备、输出设备运算器是完成二进制编码的算术或逻辑运算的部件存储器的主要功能是存放程序和数据。
不管是程序还是数据，在存储器中都是用二进制的形式表不，统称为信息。
控制器是全机的指挥中心，它控制各部件动作，使整个机器连续地、有条不紊地运行。
控制器工作的实质就是解释程序。
输入设备是变换输入形式的部件。
它将人们的信息形式变换成计算机能接收并识别的信息形式。
目前常用的输入设备是键盘、鼠标器、数字扫描仪以及模数转换器等。
输出设备是变换计算机输出信息形式的部件。
它将计算机运算结果的二进制信息转换成人类或其它设备能接收和识别的形式，如字符、文字、图形、图像、声咅等。
目前广为使用的输出设备有激光印字机、绘图仪、CRT显示器等2.计算机主机内部共有哪些配件？各配件的主要性能指标分别是什么？配件：CPU,内存，显卡，声卡、外部存储器。
性能指标是：CPU：主频、CPU的字长、前端总线、外频、倍频、制作工艺、二级缓存容量、核心电压、接口类型、封装方式、64位技术、超线程技术、MMX多媒体指令集内存：存取速度（存储周期）、存储容量、内存的奇偶校验、内存电压、数据宽度和带宽、内存的线数、性能价格比、存储器的可靠性显卡：刷新频率、色彩位数、显示分辨率、显存容量声卡：采样的位数、最高采样频率、数字信号处理器、还原MIDI声音的技术、对Internet 的支持、内置混音芯片外部存储器：3.组装计算机时，前置面板接线要如何连接？Power switch, Reset switch, Power LED, HDDLED, Speaker一条带色的线肯定是要插在主板的正极上面.而主板的正极肯定都在字母标识的两跟针靠外的一根.LED指不灯的两根线肯定有一根是白色（标配都这样），那白色这根就是负极，有色的内跟才是正极4.什么是BIOS?什么是CMOS?（参考课本中的内容）BIOS: BOIS是基本输入输出系统的缩写，指集成在主板上的一个ROM芯片，其中保存了微机系统最重要的基本输入输出程序、系统开机自检程序等。
《微机系统与维护》课程期末复习一、微机旳重要部件.1.一种完整旳微机系统是由硬件系统和软件系统构成。
.2.CPU重要包括运算器和控制器两个部件。
.3.CPU旳基本功能是运算功能、逻辑处理功能和控制功能。
.4.控制器旳基本功能是控制微机各个部件协调一致地工作。
.5.运算器旳基本功能是进行算术运算和逻辑运算。
.6.存储器旳基本功能是存储多种信息。
.7.为处理CPU和主存储器之间旳速度匹配问题, 一般采用旳措施是在CPU和主存储器之间增设一种高速缓冲器。
.8.微机在实际运行过程中旳速度不仅由CPU旳频率决定, 并且还受到主板和内存速度旳影响, 并受到制造工艺和芯片组特性等旳限制。
.9.在选择微机配件时, 主板类型必须与CPU匹配。
.10.倍频是指CPU旳时钟频率和系统总线（外频）间相差旳倍数。
.11.地址总线宽度决定CPU可以访问旳物理地址空间。
.12.CPU超频是通过提高外频或倍频实现旳。
.13.微机字长与数据总线旳宽度有关。
.14.微机系统采用总线构造对CPU、存储器和外部设备进行连接。
总线一般由数据总线、地址总线和控制总线三部分构成。
.15.在CMOS芯片中重要存储旳信息有CPU旳类型、内存储器旳容量和软硬盘驱动器旳类型和基本参数。
.16.主板旳格局好坏对微机整体性能有关系, 主板上旳元器件质量越好, 表达主板旳品质越有保证。
.17.微机主板上一般集成旳接口有并行接口、串行接口、USB接口、鼠标接口、键盘接口等。
.18.SRAM存储器旳特点是速度快, 价格较贵, 常用于高速缓冲存储器。
B闪存旳长处有抗震性好、可靠性好、体积小携带以便、USB接口（使用以便，即插即用）。
.20.TCO认证重点认证旳问题有环境保护问题、辐射问题、视觉效果等。
二、微机旳组装.1.组装微机需要学习基本旳硬件知识。
.2.为了防止人体静电损坏微机件, 在拿取元器件时可以采用防静电手环进行放电处理。
.3.安装CPU时, 要注意安插方向。
微机原理期末复习总结一、基本知识1、微机的三总线就是什么？答:它们就是地址总线、数据总线、控制总线。
2、8086 CPU启动时对RESET要求？8086/8088 CPU复位时有何操作？答:复位信号维高电平有效。
8086/8088 要求复位信号至少维持 4 个时钟周期的高电平才有效。
复位信号来到后,CPU 便结束当前操作,并对处理器标志寄存器,IP,DS,SS,ES 及指令队列清零,而将cs 设置为FFFFH, 当复位信号变成地电平时,CPU 从FFFF0H 开始执行程序3、中断向量就是就是什么？堆栈指针的作用就是就是什么？什么就是堆栈？答:中断向量就是中断处理子程序的入口地址,每个中断类型对应一个中断向量。
堆栈指针的作用就是指示栈顶指针的地址,堆栈指以先进后出方式工作的一块存储区域,用于保存断点地址、PSW 等重要信息。
4、累加器暂时的就是什么？ALU 能完成什么运算？答:累加器的同容就是ALU 每次运行结果的暂存储器。
在CPU 中起着存放中间结果的作用。
ALU 称为算术逻辑部件,它能完成算术运算的加减法及逻辑运算的“与”、“或”、“比较”等运算功能。
5、8086 CPU EU、BIU的功能就是什么？答:EU(执行部件)的功能就是负责指令的执行,将指令译码并利用内部的寄存器与ALU对数据进行所需的处理BIU(总线接口部件)的功能就是负责与存储器、I/O 端口传送数据。
6、CPU响应可屏蔽中断的条件？答:CPU 承认INTR 中断请求,必须满足以下4 个条件:1 )一条指令执行结束。
CPU 在一条指令执行的最后一个时钟周期对请求进行检测,当满足我们要叙述的 4 个条件时,本指令结束,即可响应。
2 )CPU 处于开中断状态。
只有在CPU 的IF=1 ,即处于开中断时,CPU 才有可能响应可屏蔽中断请求。
3 )没有发生复位(RESET ),保持(HOLD )与非屏蔽中断请求(NMI )。
在复位或保持时,CPU 不工作,不可能响应中断请求;而NMI 的优先级比INTR 高,CPU 响应NMI 而不响应INTR 。
微机原理期末复习题库微机原理期末复习题一、填空题1.微机系统由（）和（）两部分组成。
2.微型计算机硬件系统由（）、（）、三总线、I/O接口电路及输入输出设备等构成。
3.计算机的主机由（）、（）、主存储器组成。
4.8086有（）条地址线，存储器容量为（）B。
5. 8086有（）条地址线，存储器容量为（）B。
6.地址4000H：0300H，其段地址是（），偏移地址是（），物理地址是（）。
7.逻辑地址9B50H：2C00H对应的物理地址是（）。
8.10110.10111B的十六进制数是（），34.97H的十进制数是（），将114.25转换为二进制数为（）。
9.-128的补码是（）10. 8086/8088CPU中标志寄存器的3个控制位是（）、（）、（）。
11. 寄存器间接寻址方式中，操作数在（）。
12.两个无符号数相等，该两数相减后ZF标志＝（）13.8086 CPU的9个标志位中，有（）位为状态标志，它们是OF, SF, AF, PF及（）、（）。
14.8086/8088 CPU被设计为两个独立的功能部件是（）和（）15.I/O端口的编址方式一般有（）和（）两种。
16.I/O单独编址方式下，从端口写出数据可使用（）指令。
17.设(SP)=0100H，（SS）＝2000H，执行PUSH BP指令后，栈顶的物理地址是（）。
18.汇编语言的调试过程如下：建立以（）为扩展名的源文件；生成以（）为扩展名的目标文件；生成以（）为扩展名的可执行文件；使用DEBUG调试程序，调试可执行目标程序。
19.指令MOV [BX+SI]，AL中的目的操作数使用（）段寄存器，属于（）寻址方式。
20.指令MOV [BX+SI]，AL 中的目的操作数使用（）段寄存器，属于（）寻址方式。
21.计算机的指令应包括（）和（）两个部分。
22.若在8259A 初始化时将其设置为普通中断结束方式，则必须在中断服务程序结束时向其发出操作命令字（），并令其中的（）位为1，以使ISR 寄存器的相应位清0。
微型计算机⼯作原理期末复习资料⼀、填空题1、若移位指令的移位位数⼤于1时，其移位位数必须放在中。
2、CS是寄存器，⽤来存放当前程序所在段的。
3、8086/8088系统中，存储器是分段的，每段最⼤长度是字节，段内偏移地址从到。
4、CPU与外设之间交换数据常采⽤____________________、____________________、_______________和I/O处理机⽅式四种⽅式。
5、Intel 8086/8088 中断向量表中的类型21H 是。
6、存储器扩展有两种⽅法，分别是扩展和扩展。
7、ALU是，⽤来完成运算、运算和位移循环操作。
8、已知BX=7830H，CF=1，执⾏指令：ADC BX，87CFH之后，BX= ，标志位的状态分别为CF= ,ZF= ,OF= ,SF= 。
9、若执⾏“DIV BX”，其被除数的⾼16位必须放在，低16位必须放在。
10、执⾏AND AL，0FHJNZ L指令，是检测AL中的位，当它为⾮零则转移到L。
11、CPU从功能结构上看，可以分为和两部分。
12、8086输⼊/输出操作指令有和两种寻址⽅式。
13、当对堆栈操作时，8086会⾃动选择________值作为段基值，再加上由________提供的偏移量形成物理地址。
14、中断向量表存放的是，类型码为8的中断服务程序的⼊⼝地址存放在内存中起始地址为的连续4个单元中，其中和单元的内容为段地址，和单元的内容为偏移地址。
15、在串操作指令中，SI指向串，DI指向串。
16、如果AL=85H，CL=4，执⾏“SAR AL，CL”时，AL=，CF=。
17、堆栈是从地址向地址⽅向⽣长的。
其操作遵循的操作原则。
18、把CPU、存储器和I/O接⼝等通过总线装配在⼀块印刷板上，称为机。
19、如果AL=85H，CL=4，执⾏“SAR AL，CL”时，AL= ，CF= 。
20、⼀⽚8259可以管理级中断，两⽚8259可⽤来管理级中断。
微机原理期末复习资料微机原理课程知识点1. 8086CPU访问存储器要用20条地址线，访问I/O口用16条地址线。
所以，8086CPU 访问存储器和I/O使用不相同的地址线。
2. 8086CPU既可以按字节也可以按字访问存储器。
3. 8086CPU标志寄存器中除了反映算术运算和逻辑运算后AX的状态的标志位外，还有中断开放标志，方向标志等。
所以，8086CPU 的所有标志位并不是都反映算术运算和逻辑运算后AX的状态。
4. 8086CPU的INC和DEC指令都不会影响CF标志。
所以，如果操作数已经为0，DCE 指令将不会使CF标志置1。
5. 宏指令在汇编过程起作用，子程序在程序执行时起作用。
6. 8086CPU在复位后，I标志被置0，即封锁可屏蔽中断请求，执行STI指令，即I标志碑置1后，才能响应可屏蔽中断。
但是,I标志不能封锁非屏蔽中断，所以，即使不致下STI 指令，8086CPU在复位后，也可以响应中断请求（非屏蔽中断）。
7. 以查询方式进行数据传输可以把慢速的外设与高速的CPU连接起来。
8. 8086CPU在相应外部中断时，中断矢量都由提出中断请求的外部设备提供。
这不一定，如可以由8259中断控制器提供。
9. 8086CPU寻址I/O可以使用16条地址线，所以，8086CPU能寻址65536个I/O口地址，而不是8086CPU只能寻址256个口地址。
10. 在访问I/O口的IN和OUT指令中，I/O地址有两种寻址方式：直接寻址（在指令中提供1个8位I/O地址）和间接寻址（I/O地址放在DX寄存器中），所以，IN与OUT指令必须用DX存I/O口地址是错误的。
11. 8086CPU规定字在存储器中存放的方法必须是低字节在前，高字节在后。
如果低字节在偶数地址，高字节在奇数地址就是规范存放，否则就是非规范存放。
12. 将低字节放在低地址，高字节放在高地址有利提高访问速度。
这句话有问题，如果低地址是奇数，则不能提高访问速度。
1．8088CPU在执行MOV AL，[BX]指令的总线周期内，若BX存放的内容为2033H，BHE#和A0的状态为(B)。
A.0,1B.0,0C.1,1D.1,02．8086工作有最大和最小模式，最大模式的特点是(C)。
A.不需要8286收发器B.由编程进行模式设定C.需要总线控制器8288D.CPU提供全部的控制信号3．8086能寻址内存储器的最大地址范围为(B)。
A.64KBB.1MBC.16KBD.64KB4．一个数据的有效地址是2140H、(DS)=1016H，则该数据所在的内存单元的物理地址为(B)。
A.12300HB.122A0HC.03156HD.3160H5．8086CPU工作在最大模式下，总线控制器使用芯片(D)。
A.8282B.8286C.8284D.82886．构成4KB的存储系统，需要（D）A.16K×1位的芯片4片B.2K×1位的芯片8片C.1024×8位的芯片2片D.1024×4位的芯片8片7．在8259A内部，用于反映当前正在被服务的所有中断级的寄存器是(B)。
A.中断请求寄存器B.中断服务状态寄存器C.中断屏蔽寄存器D.中断优先级比较器8．一个中断服务程序的入口地址在中断向量表中占用(D)。
A.1个字节B.2个字节C.3个字节D.4个字节9．有一SRAM芯片，地址线为A0~A13，数据线为D0~D7，则该芯片的存储容量为(C)。
A.4KBB.8KBC.16KBD.32KB10．下面数据传送指令中正确的是(B)。
A.MOV BUF1，BUF2B.MOV DX，WORD PTR[BP+DI]C.MOV CS，AXD.MOV CL，110011．下面哪条指令可以实现对I/O端口进行读操作(B)。
(分析：在输入指令中，源操作数只能是DX，或小于等于0FFH的端口地址。
)A.IN AL，BXB.IN AL，100C.IN AL，CXD.IN DX，AL12．PC机采用向量中断方式处理8级外中断，中断号依次为08H-0FH，在RAM00:2CH单元开始依次存放23H、FFH、00H和F0H4个字节，该向量对应的中断号和中断程序入口是(B)。
(中断号：2CH/4=0BH中断程序入口：F000H:FF23H)A.OCH；23FFH:00F0HB.OBH；F000H:FF23HC.OBH；00F0H:23FFHD.OCH；F000H:FF23H13．用intel8259A作为中断控制器时，在外部可屏蔽中断的服务程序中，要用EOI命令(中断结束命令)是因为(C)。
A.要用它来清除中断请求，以防止重复进入中断程序B.要用它来屏蔽已被服务了的中断源，使其不再发出请求C.要用它来清除中断服务寄存器中的相应位，以允许同级或较低级别中断能被服务D.要用它来重新配置8259A中断控制器14．I/O端口的独立编址方式特点有(B)。
A.地址码较长B.需用专用I/O指令C.只需要存储器存取指令D.译码电路简单15．若8254的通道计数频率为1MHZ,每个通道的最大定时时间为(D)。
A.32.64msB.97.92msC.48.64msD.65.536ms16．串行接口中，串行数据和并行数据之间的转换是采用(C)实现的。
A.锁存器B.数据寄存器C.移位寄存器D.缓存器17．可编程串行通信接口芯片16550(C)。
A.仅支持同步传送B.仅支持异步传送C.支持同步传送和异步传送D.也支持并行传送18．8254工作在方式3，计数初值是N，OUT端输出的方波周期是(D)之和。
(解释:在方式3下，输出波形为方波，当初值n为偶数时，OUT输出端的高电平和低电平的时间均为n/2个CLK时钟周期，当初值n为奇数时，OUT输出端的高电平为（n+1）/2和低电平的时间为（n-1）/2个CLK时钟周期。
但不管n为奇数还是偶数，OUT端输出的方波重复周期是N个CLK周期之和。
)A.N+1个CLK时钟周期B.N-1个CLK时钟周期C.N/2个CLK时钟周期D.N个CLK时钟周期19．若采用8255A的A口输出控制一个七段LED显示器，A口应工作在(A)。
A.方式0B.方式1C.方式2D.前面3种方式任一种20．在8086系统中8255A的4个端口地址是从0010H开始，则控制端口的地址是(D)。
A.0011HB.0012HC.0014HD.0016H21．在程序控制方式中，哪种传送可提高系统的工作效率(D) (解释：条件传送就是查询传送。
若采用无条件传送或条件传送，在传送数据时，外设必须是处于准备好或空闲状态，否则CPU就必须等待、不断查询。
而中断传送方式，CPU与外设并行工作，CPU无需了解外设的工作状态，每当收到外设主动发来的中断请求信号，就意味着外设当前准备好/空闲，CPU就可立即与外设交换数据。
)A.无条件传送B.条件传送C.查询传送D.中断传送22．对8255A的C口执行按位置位/复位操作时，写入的端口地址是(D)。
A.端口AB.端口BC.端口CD.控制端口23．当8255A端口PA、PB分别工作在方式2、方式1时，其PC端口引脚为(A)。
A.全部作应答联络线B.2个4位I/OC.2位I/OD.1个8位I/O24．CPU响应中断请求和响应DMA请求的本质区别是(C)A.程序控制B.速度快C.响应中断时CPU仍控制总线，响应DMA时CPU让出总线D.需要CPU的干预25．8251A用作异步通信接口，如果设定波特率因子为16，而发送器和接收器时钟频率为19200Hz，则波特速率为(D)。
A.19200波特B.2400波特C.4800波特D.1200波特26．当8254(3)可编程定时/计数器工作在方式0，在初始化编程时，一旦写入控制字后，(B)。
A.输出信号端OUT变为高电平B.输出信号端OUT变为低电平C.输出信号保持原来的电位值D.立即开始计数27．把模拟量信号转换为数字信号中，A/D转换就是(A)的过程。
A.量化B.保持C.采样D.编码28．设有已被测量温度的变化范围为0℃--1000℃，要求测量误差不超过1℃，则应选用A/D转换器的分辨率至少应该为(C)。
A.4位B.8位C.10位D.12位29．8255A的引脚CS#、RD#、WR#信号电平分别为(C)时，可完成“8255A数据寄存器→数据总线”的操作。
A.1、1、0B.0、1、0C.0、0、1D.1、0、130．可编程串行通信接口芯片16550(B)。
A.仅支持同步传送B.仅支持异步传送C.支持同步传送和异步传送D.也支持并行传送31．设有以现场模拟信号，其最大能变化频率为2KHz，则计算机在采集此信息时，最多每隔(B)时间采集一次，才能反映出输入信号的变化。
(1/(2*2)))A.0.5msB.0.25msC.0.15msD.2ms32．响应可屏蔽中断后，8086CPU是在(C)读取中断向量号。
A.保存断点后B.第一个中断响应周期C.第二个中断响应周期D.T4前沿33．计算机与外设之间的串行通信，实际是(A)。
A.CPU与I/O接口并行，I/O接口与外设串行B.CPU与I/O接口并行，I/O接口与外设并行C.CPU与I/O接口串行，I/O接口与外设串行D.CPU与I/O接口串行，I/O接口与外设并行1．设计输入输出接口电路时，输入接口电路的关键器件是_三态缓冲器_；输出接口电路的关键器件是_锁存器_。
P562．DMA方式是主机与外设之间传送数据的一种方式，它是在DMAC(DMA控制器)的控制下，外部设备接口与内存储器之间直接进行数据交换，这样就不必进行现场保护之类的额外操作。
P143 3．DAC0832是一种分辨率为_8位____，输入具有_两级锁存或缓冲__功能的D/A转换器。
4．存储器芯片的片选信号采用部分译码方式一定会产生地址重叠区。
(对)5．8254计数器的CLK端每当输入一个脉冲信号后，CE就加“1”计数。
(错)6．8088/8086CPU在响应内部中断时，均不执行中断响应总线周期。
(对)7．十进制数45的组合BCD码为01000101BCD。
8．若采用中断方式从ADC0809读取数据时，ADC0809向CPU发出中断请求的信号是EOC。
P1719．RS-232C接口标准采用“负逻辑”标准，规定：数据“0”为+3V到+15V；数据“1”为-3V到-15V。
10．一个接口电路的基本功能包括：译码选址；缓冲或锁存；提供联系。
11．8259单片使用时可同时接受_8_个外设的中断请求；当级联时，其主片的IR i应与从片的_INT_连接。
12.16550进行初始化过程中，对通信线控制寄存器设置确定异步通信的_数据格式_，设置_除数寄存器_来确定通信速率。
P13313.8254有3个计数通道，每个计数通道都有三条引线与外部联系，他们是_CLK____；__OUT；_GEAT__。
P1101．下面是利用8259A中断控制器驱动LED程序;8259的端口地址为20H;21H，根据提示回答问题。
2．下面是某一0832的转换程序，端口为200H，请根据程序回答下面问题。
（4分）CODE SEGMENT;段code开头（这里代码段和数据段混和了，没有分开；code是这个段的名字）ASSUME CS:CODE, DS:CODE;说明cs、ds段的对应关系，均对应于段code MOV AL，0MOV DX，200H DOWN：OUT DX，AL DEC AL JMP DOWN CODE ENDS END START问：(1)该0832工作在何种方式下？(分析:DAC0832有三种工作方式：直通方式、单缓冲工作方式和双缓冲工作方式DAC0832有以下主要特点，1满足TTL 电平规范的逻辑输入，2分辨率为8位，3建立时间为1微秒，4功耗20MW，5电流输出型D/A转换器；有三种工作方式，1双缓冲方式，这种方式特别适用与要求同时输出多个模拟量的场合。
2单缓冲方式，这种方式下，只需执行一次写操作，即完成D/A转换，可以提高DAC的数据吞吐量。
3直通方式，这种方式可用于不采用微机的控制系统。
)(2)程序完成的功能是什么？试画出其图形。
3.设8254的端口地址为40H43H，通道0的输入CLK频率为2MHz,为使通道0输出1KHz的方波，编写初始化程序。
对全部高中资料试卷电气设备，在安装过程如果在不增加其他硬件芯片的条件下要得到如下图的脉冲信号，该如何实现，并写出初始化程序。
（8254的方式控制命令字如下）（12分）4.设8254的端口地址为0240H0243H，通道0的输入CLK频率为1MHz,为使通道0输出1KHz的方波，编写初始化程序。
如果在不增加其他硬件芯片的条件下要得到1s定时，该如何实现，并写出初始化程序。
