标准件基础知识

1.2 标准件编号举例 1.2.2六角法兰面螺母： Q 320 12T13 F30
表面处理为镀橄榄绿机械性能等级10级螺纹规格 M12×1.75 六角法兰面螺母汽车标准件特征代号（以 “汽”字拼音第一个大写字母“Q”表示。
在圆柱或圆锥母体表面（内或外表面）上制出的螺旋线形的、具有特定截面的连续凸起部分。螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹（连接和紧固），矩形螺纹、梯形螺纹、锯齿形螺纹（传动）及其他特殊形状螺纹（密封螺纹：管螺纹、锥螺纹）。
牙距细牙 2、1.5 2、1.5 3、2
M18 M20
M22
2.5 2.5
2.5
2、1.5 2、1.5
2、1.5
螺纹规格 ST2.2 ST2.5
ST2.6 ST2.9 ST3.0 ST3.3 ST3.5 ST3.9 ST4.0 ST4.2 ST4.8 ST5.0 ST5.5 ST6.0 ST6.3 ST8.0
3.1 螺栓、螺柱和自攻螺钉机械性能等级
性能等等级级代号 3.6 4.6 材料和热处理碳钢性能等级等级代号 8.8 9.8 T1 材料和热处理低碳合金钢、中碳钢，淬火并回火低碳合金钢、中碳钢，淬火并回火 T 中碳钢、低或中碳合金钢、合金钢，淬火并回火合金钢，淬火并回火
4.8
1.1 标准件种类
标件大类代号
标件类别
1
2
3
4
5
6
7
8
9
螺柱、螺栓（如：手工焊接用焊接螺柱 Q110、六角头螺栓和平垫圈组合件 Q140）
螺钉、螺母、自攻螺簧片螺钉（如：母、塑内六角料螺母花型圆（如：柱头螺六角法钉Q210、兰面螺十字槽母盘头自 Q320、攻螺钉 A型簧和平垫片螺母圈组合 Q397、件Q220) A型通孔式嵌装螺母

汽车标准件基础知识-16页精选文档

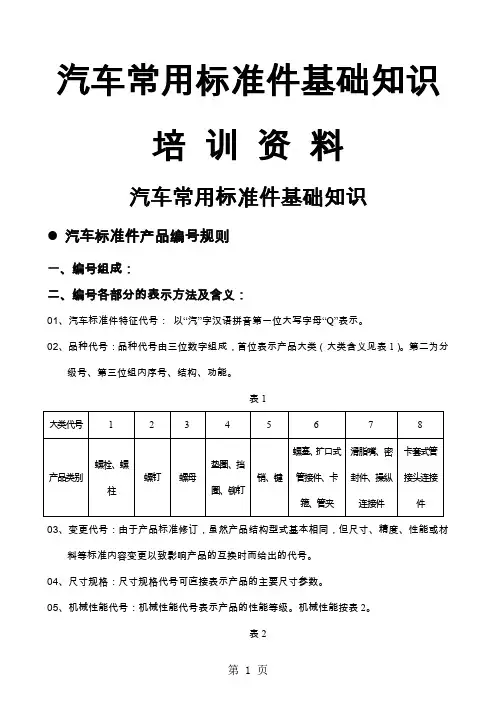

汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

表103、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

表206、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3。

表307、分型代号：分型代号表示结构型式和功能要求。

三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000Q150B 螺纹范围表六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000 六角头螺栓 Q151C GB/T5786-2000GB/T5785-2000Q151B 、Q151C 螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2019螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50 六角法兰面螺栓GB/T16674.2-2019螺纹范围表编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×5002）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、六角螺母六角法兰面螺母D )(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号1型六角螺母 Q340B GB/T6170-20001型六角螺母 Q341B Q341C GB/T6171-2000编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F305）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F3机械性能等级：1型六角螺母粗牙螺母8级D≤M16 可以不淬火，D＞M16、10和12级应进行淬火并回火处理。

汽车标准件基础知识

汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：Q□□□ T□ F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

表103、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

表206、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3。

表307、分型代号：分型代号表示结构型式和功能要求。

三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号六角法兰面螺栓GB/T16674.1-2004螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50六角法兰面螺栓GB/T16674.2-2004螺纹范围表编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×5002）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、六角螺母六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.505、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。

汽车标准件基础知识

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

表103、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

表206、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3。

表307、分型代号：分型代号表示结构型式和功能要求。

三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000 六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为： GB/T 16674.1. M12×50 Q1841250T1F3 六角法兰面螺栓GB/T16674.2-2004螺纹范围表编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×5002）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、六角螺母六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.505、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。

(整理)汽车标准件基础知识.

精品文档汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：C□□口T□F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以汽”字汉语拼音第一位大写字母“ Q表示。

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

表206、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3表3代号表面处理及标准适用产品类型F 不处理，钢质件涂防锈油全部F2 防蚀磷化QC/T625 钢质件F3 镀锌彩虹色钝化（镀彩锌）QC/T625 1外螺纹件：（P<0.5镀层厚度3um : F30 镀锌橄榄绿色钝化（镀军绿色）QC/T625 P=0.5H!8镀层厚度5um 1 F31 镀锌黑色钝化（镀黑锌）QC/T625 P>0.8镀层厚度8um）F32 镀锌漂白钝化（镀白锌）QC/T625 2内螺纹件：镀层厚度5umF6 锌铝铬涂层（达克罗）QC/T625 车轮螺母、外螺纹件F9 氧化QC/T625 钢质件F10 镀锡QC/T625 钢质件F13 镀铬QC/T625 车轮螺母、非螺纹件F19 镀铜QC/T625 全部07、分型代号：分型代号表示结构型式和功能要求三、编号示例01、六角头螺栓Q150B GB/T5783-2000半螺纹Q150B螺纹范围表螺纹规格d M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 标准牙距P 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 全螺纹范围L < 18 < 22 < 22 < 28 < 38 < 40 < 45 < 55 < 60 < 65 < 75 < 85 < 85GB/T5782-2000全螺纹螺杆长度100Q150B12100TFQ缶格规纹螺螺纹长度■________螺杆长度100Q150B12100TF缶格规纹螺表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12 表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号半螺纹长度L W 12512 14 16 18 22 26 30 34 38 42465054 125< L < 200182022 24 2832 364044 48 52 5660L > 20031 33 35 37 41 45 49 53 57 61 65 69 73六角头螺栓Q151B GB/T5786-2000Q151B 、Q151C 螺纹范围表螺纹Q151B M8>1 M10> M12>25 M14>5M16>5 M18>5 M20>5 M22>5 M24> Q151C -M10>25 M12>.5---M20>2M22>-GB/T5785-2000全螺纹螺杆长度100Q151B12100TFQ半螺纹Q151B12100TF六角头螺栓Q151C GB/T5786-2000GB/T5785-2000全螺纹半螺纹Q151C12100TFQ”螺纹长度30螺杆长度100Q151C12100TF表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100 表示螺纹规格为M12< 1.25 表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号螺纹长度30P --------------螺杆长度100表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12X 1.25 表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号螺杆长度100表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12X 1.5 表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12<1.5 表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号5 1规格d全螺纹范围L ______________________< 38 < 40 < 45 < 55 < 60 < 65 < 75 < 85 < 95L W 12522 26 30 34 38 42 46 50 54 半螺纹 125<L < 200 28 32 36 40 44 48 52 56 60 长度L > 200414549535761656973编号示例:01）螺纹规格d= M12,公称长度1=50,性能等级8.8,镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12X 1.25,公称长度1=50，性能等级10.9,防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12X 1. 5,公称长度1=50,性能等级8.8,镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓 GB/T16674-1996六角法兰面螺栓 GB/T16674.1-2004螺纹规格 d M5 M6 M8 M10 M12 M14 M16标准牙距P 0.811.251.51.7522全螺纹范围L< 20< 25< 30< 35< 40< 50< 55L < 12516 18 22 2630 34 38全螺纹螺杆长度（I ）Q18412100TF 3Q表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100 表示螺纹规格为M12 表示产品品种为螺栓类表示汽车标准件特征代号规纹螺表示全螺纹长度125<L<200 - - 28 32 36 40 44编号示例:01）螺纹规格d= M12，公称长度1=50,性能等级10.9,镀锌钝化的六角法兰面螺栓编号为Q1841250TF3.02）螺纹规格d= M12，公称长度1=50,性能等级8.8,镀锌钝化的六角法兰面螺栓编号为: GB/T 16674.1. M12 50六角法兰面螺栓GB/T16674.2-2004螺纹规格d M8X1M10X1 M12X1.25 M14X1.5M16X1.5 M10X1.25 M12X1.5全螺纹范围L < 30 < 35 < 40 <50 <5半螺纹长度L W 125 22 26 30 34 38 125<L<200 28 32 36 40 44编号示例:01）螺纹规格d= M12X1.25,公称长度1=50,性能等级8.8,镀锌钝化的六角法兰面螺栓编号为: GB/T 16674.2 M12X1.25 花002）螺纹规格d= M12X1.5,公称长度1=50,性能等级8.8,镀锌钝化的六角法兰面螺栓编号为: GB/T 16674.2 M12X1. 5 50' - 表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12 表示变更代号------------------- 表示产品品种为螺母类----------------------- 表示汽车标准件特征代号Q32012T13F3工一表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12 表示产品品种为螺母类表示汽车标准件特征代号03、六角螺母Q340B12T13F3T ------------ --------- -T -- -------- --------- ------- 1 ----六角法兰面螺母编号示例：01）螺纹规格D= M12，性能等级8,镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12X1.25,性能等级8,镀锌钝化的1型六角螺母编号为Q341B1203）螺纹规格D= M12X1.5,性能等级8,镀锌钝化的1型六角螺母编号为Q341C1204）螺纹规格D= M12，性能等级10,镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12X1.25,性能等级10,镀锌钝化的1型六角螺母编号为Q341B12T13F3机械性能等级:1型六角螺母粗牙螺母级可以不淬火，>、和级应进行淬火并回火处理1型六角螺母细牙螺母8、10和12级应进行淬火并回火处理04编号示例：01）螺纹规格D= M12，性能等级8,镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10,镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12X1.25,性能等级10,镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12X1.2504）螺纹规格D= M12X1.5,性能等级10,镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12X1.505、六角薄螺母Q350B (GB/T6172) Q351B Q351C (GB/T6173)Q350B (GB/T6172Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04,镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12X1.25,性能等级05,镀锌钝化的六角薄螺母编号为Q351B12T15F303）螺纹规格D= M12X1.5,性能等级05,镀锌钝化的六角薄螺母编号为Q351C12T15F3机械性能等级六角薄螺母04级可以不淬火，05级应进行淬火并回火处理四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。

汽车常用标准件基础知识(专业知识)

稻谷课件
6
二、汽车标准件编号规则（举例）续
d、大类内序号组号Ⅱ：偶数（含０）表示粗牙产品，奇数表示细牙产品 e、变更代号：当产品的结构形式基本相同，但产品尺寸、精度、性能或材料等标准内容的修订以致影响产品互换性时，应加变更代号以示区别。变更代号以一个大写字母表示，第一次变更用Ｂ，第二次变更用Ｃ。 f、直径尺寸代号：螺栓直径10，代表螺栓粗10mm。螺栓直径08，代表螺栓粗8mm。 g、长度尺寸代号：螺栓长度10，代表螺栓长10mm。螺栓长度45，代表螺栓长45mm。 h、性能等级：代号有：T-10.9级，T1-8.8级，T12-6级，T13-10级 i、表面处理代号： F-不处理普通镀锌钢（黄亮金属色），F2-磷化（暗黑色且无金属光泽），F3-镀锌钝化处理（黑色且有金属光泽）
Q 1 5 1 B 20 100 T F3
abcde f g hi
➢ a、汽车标准代号：“汽车”汉语拼音简称； ➢ b、大类代号： 1-螺栓，2-螺钉，3-螺母，4-垫圈、铆钉，5-销，6-卡箍、管夹、卡扣、螺塞； 7-润滑嘴、密封垫圈，8-卡套管接头、快插接头，9-封铅、钢球、通气塞； ➢ c、大类内序号组号Ⅰ： 1、螺栓系列：Q12xxx--双头螺栓，Q14xxx--组合螺栓，Q15xxx--六角头螺栓， Q17xxx--六角头带孔、带槽螺栓，Q18xxx--六角头法兰面螺栓 2、螺钉系列：Q21xx稻x-谷-课盘件头、圆柱头螺钉，Q25xxx--沉头螺钉（含内六角螺栓）5
稻谷课件
3
一、前言
➢正确使用标准件的意义：螺纹紧固件结构简单，品种繁多，它的使用数占汽车零件的30%-40%，它是
汽车的主要连接件。总装线上装配汽车的过程，几乎都是在装配螺纹紧固件。螺纹紧固件如果在设计、制造、选用、连接结构设计、装配时出现问题，可

汽车常用标准件基础知识介绍

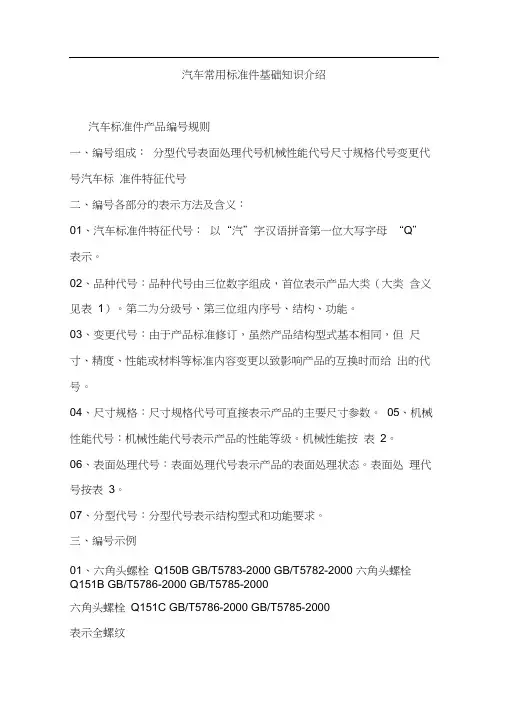

汽车常用标准件基础知识介绍汽车标准件产品编号规则一、编号组成：分型代号表面处理代号机械性能代号尺寸规格代号变更代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q” 表示。

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

06、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3。

07、分型代号：分型代号表示结构型式和功能要求。

三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000 六角头螺栓Q151B GB/T5786-2000 GB/T5785-2000六角头螺栓Q151C GB/T5786-2000 GB/T5785-2000表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9 级表示螺杆长度为100表示螺纹规格为M12 X 1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号编号示例：01）螺纹规格d= M12，公称长度1=50,性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B125002）螺纹规格d= M12 X 1.25,公称长度1=50,性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12 X 1. 5,公称长度1=50,性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004编号示例：01）螺纹规格d= M12，公称长度1=50,性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度1=50,性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12X50 Q1841250T1F3 六角法兰面螺栓GB/T16674.2-2004编号示例：01）螺纹规格d= M12X 1.25，公称长度1=50,性能等级8.8,镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12X 1.25 X 5002）螺纹规格d= M12X 1.5，公称长度1=50,性能等级8.8,镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12X1. 5 X5003、六角螺母六角法兰面螺母（D ） Q34 0 B 1 2T 1 3F3（D）Q32 0 1 2T 1 3F3 编号示例：01）螺纹规格D= M12，性能等级8,镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12X 1.25,性能等级8,镀锌钝化的1型六角螺母编号为Q341B1203）螺纹规格D= M12X 1.5,性能等级8,镀锌钝化的1 型六角螺母编号为Q341C1204）螺纹规格D= M12，性能等级10,镀锌钝化的1型六角螺母编号为Q340B12T13F305）螺纹规格D= M12X 1.25,性能等级10,镀锌钝化的1 型六角螺母编号为Q341B12T13F31 型六角螺母细牙螺母8、10和12 级应进行淬火并回火处理04、六角法兰面螺母Q320 GB/T 6177（6177.1-2000）编号示例：01）螺纹规格D= M12，性能等级8,镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10,镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12 X 1.25,性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12X 1.2504）螺纹规格D= M12X 1.5，性能等级10,镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12X1.505、六角薄螺母Q350B （GB/T6172） Q351B Q351C （GB/T6173）编号示例：01）螺纹规格D= M12，性能等级04,镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12X 1.25,性能等级05,镀锌钝化的六角薄螺母编号为Q351B12T15F 3 03螺纹规格D= M12X 1.5,性能等级05,镀锌钝化的六角薄螺母编号为Q351C12T15F 3六角薄螺母04 级可以不淬火, 05 级应进行淬火并回火处理。

汽车常用标准件基础知识

2、对拧入盲孔、螺纹通孔的螺栓、螺柱，因无法采用其它防松措施，可以采用预涂螺纹锁固胶。 3、预涂胶不可重复使用，需要经常拆卸的位置尽量不用。 4、胶层不能污染，尤其是油污。 5、对螺塞、管接头的螺纹可涂螺纹密封胶。 6、涂胶位置从螺纹末端2-3个螺距开始，涂胶长度为1.5倍螺纹直径。 7、双头螺栓涂胶在旋入机体端。后附表2《各车型涂胶螺栓明细》
2、套头的规格: 按照装配螺栓的扭矩要求和使用的工作环境不同，可将套头分为大、中、小三个系列；以配套手柄方头的宽度来区分。
常见的有6.3mm系列、10mm系列和12.5mm系列。
按照紧固螺栓直径大小不同，可将套头分为S13、S19、S22、S24等。例如，紧固平衡轴M16螺栓时须使用S24套头。
棱角，禁止用锤子将套头击入变形的螺栓、螺母六角进行拆装，避免损坏套头。
（二）、扳手的选用和使用：
1、概述: 扳手用于拆装有棱角的螺栓和螺母；整车装配常用扳手有开口扳手、梅花扳手、内六角扳手、活口扳手、扭力扳
手等种类。
2、螺栓大小与所配套使用的扳手对照表：
七、螺栓内部的应力分析
八、螺栓连接特性曲线
三、螺纹紧固件机械性能等级
汽车常用螺栓常用机械性能等级：8.8 10.9 12.9 汽车常用螺母常用机械性能等级：8 10 12 标记规定：螺母用螺栓性能等级第一部分数字标记，如：与8.8级螺栓配合使用的螺母，标记为8级；与10.9级螺栓配合使用的螺母，标记为10级；与12.9级螺栓配合使用的螺母，标记为12级；粗细牙螺纹的选用原则：（螺纹大径相同的螺栓，抗拉强度细牙高） 1、旋入铸铁、铸钢、有色金属时采用粗牙螺纹；（如V推大螺栓Q18422110TF3) 2、与锁紧螺母相配时一般采用粗牙螺纹；（如鞍座施必牢螺母） 3、需要调整间隙的零件采用细牙螺纹；（驾驶室后悬气囊高度调节螺母） 4、要求防松较高的情况采用细牙螺纹；（如方向机紧固螺栓）

汽车常用标准件基础知识

奇数表示细牙产品
e、变更代号：
当产品的结构形式基本相同，但产品尺寸、精度、性能
或材料等标准内容的修订以致影响产品互换性时，应加
变更代号以示区别。变更代号以一个大写字母表示，第
一次变更用Ｂ，第二次变更用Ｃ。
f、直径尺寸代号：
螺栓直径10，代表螺栓粗10mm。螺栓直径08，代表螺
A
7
三、螺纹紧固件机械性能等级
汽车常用螺栓常用机械性能等级：8.8 10.9 12.9 汽车常用螺母常用机械性能等级：8 10 12 ➢标记规定：螺母用螺栓性能等级第一部分数字标记，如：与8.8级螺栓配合使用的螺母，标记为8级；与10.9级螺栓配合使用的螺母，标记为10级；与12.9级螺栓配合使用的螺母，标记为12级；粗细牙螺纹的选用原则：（螺纹大径相同的螺栓，抗拉强度细牙高） 1、旋入铸铁、铸钢、有色金属时采用粗牙螺纹；（如V推大螺栓 Q18422110TF3) 2、与锁紧螺母相配时一般采用粗牙螺纹；（如鞍座施必牢螺母） 3、需要调整间隙的零件采用细牙螺纹；（驾驶室后悬气囊高度调节螺母） 4、要求防松较高的情况采用细牙螺纹；（如方向机紧固螺栓）
Q39xxx--特殊螺母
4、垫圈、铆钉系列：Q40xxx—弹垫、平垫，
Q41xxx—锯齿垫圈，Q42xxx—球面垫圈，Q43xxx—
挡圈，Q44xxx、Q45xxx 、Q46xxx、Q47xxx –铆钉
5、销系列：QA50xxx—开口销，Q51xxx—销轴，
6
二、汽车标准件编号规则（举例）续
d、大类内序号组号Ⅱ：偶数（含０）表示粗牙产品，
A
3
一、前言
➢ 正确使用标准件的意义：螺纹紧固件结构简单，品种繁多，它的使用数占汽车零件的30%-40%，它

汽车标准件表处理知识讲解

19／36
锌镀层铬酸钝化工艺流程镀锌→清洗→清洗→出光(2 ％～3％HN03) 2s～5s→清洗→ 彩色钝化→清洗→热水洗→甩干 →烘烤老化→入库。
视屏镀彩锌钝化.mp4
2019/2/16
3.标准件的表处理方式
对于镀锌：钝化液配方的不同决定了外观的颜色。军绿色钝化液组成：磷酸：10~15mL/L 硫酸： 4.5~8mL/L 硝酸：6~7.5mL/L 盐酸铬酐 θ t 适量 30~50g/L 20~30°C 溶液中20~50S 空气中5~20S 该配方所形成的钝化膜均匀，致密，结合力牢固，耐腐蚀性高于彩色钝化膜。但六价铬对人和环境造成严重危害。 2．工艺流程
5／36
例如Q1421030,性能等级8.8级，Q142代表的是六角头带弹簧垫圈的组合件螺栓，10代表螺栓的公称直径是10mm（大径）,30代表螺杆部分总长度（含导向部分）。材料通常为35#或者SWRCH35K
2019/2/16
2.标准件的GB分类
6／36
Q140代表六角头螺栓和平垫圈组合件；（Q1840620）
2019/2/16
3.标准件的表处理方式
在产品代号中具体的表处理方法：镀彩锌采用省略的表示方法：如Q1841025F3(六角头螺栓); 镀军绿表示方法：Q1840825F30;
17／36
防蚀磷化表示方法:Q1841025TF2;
镀达克罗表示方法：Q1841260TF6/F61(环保达克罗); T代表螺栓等级为10.9级，其抗拉强度为1000MPa.屈服强度为900MPa
2019/2/16
螺纹直径
小径D1 大径D
3／36
螺纹的直径有大径（d或D）、小径（d1或D1）、中径之分。普通螺纹和梯形螺纹的大径又称公称直径(螺纹的最大直径)。螺纹的顶径是与外螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大径或内螺纹的小径；螺纹的底径是与外螺纹或内螺纹牙底相切的假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径。

汽车标准件基础知识

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

06、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3。

表307、分型代号：分型代号表示结构型式和功能要求。

由大写英文字母表示，由A开始，不使用（I、O），Q—全螺纹，M—涂密封胶，S—预涂锁固胶，L—左旋螺纹。

三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2. 03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50六角法兰面螺栓GB/T16674.2-2004编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×50 02）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、六角螺母六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.505、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3机械性能等级四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。

标准件表面处理方式

标准件表面处理方式全文共四篇示例，供读者参考第一篇示例：标准件表面处理方式是指对标准件表面进行特定处理以改变其外观、性能或耐用性的工艺。

标准件是指符合国家或行业标准规定的尺寸、形状和技术要求的零部件，通常用于机械制造、汽车制造、航空航天等领域。

在这些领域中，标准件的表面处理是非常重要的，它直接影响到标准件的质量、耐久性和外观。

标准件表面处理方式有很多种，包括镀层、喷涂、氧化、磷化、电镀等。

不同的表面处理方式适用于不同的材料和使用环境，下面将详细介绍几种常见的标准件表面处理方式：1. 镀层：镀层是一种将金属或其他材料覆盖在标准件表面以增加耐磨性、防腐蚀性和导热性的表面处理方式。

常见的镀层包括镀铬、镀锌、镀镍等。

镀层的厚度可以根据需要进行调整，通常在几微米到几十微米之间。

镀层的选择应根据标准件的使用环境和要求来确定。

2. 喷涂：喷涂是一种将涂料喷涂在标准件表面形成保护层的表面处理方式。

喷涂可以分为喷漆、喷塑等多种方式，涂料的选择应根据标准件的材料和使用环境来确定。

喷涂的优点是施工简单、成本低廉，适用于大面积的表面处理。

3. 氧化：氧化是一种通过将标准件表面暴露在氧气环境中形成氧化层的表面处理方式。

氧化可以分为阳极氧化和阴极氧化两种方式，其中阳极氧化适用于镁合金、铝合金等金属材料，阴极氧化适用于不锈钢、钢铁等材料。

氧化的优点是形成的氧化层硬度高、耐磨性好。

4. 磷化：磷化是一种将标准件表面浸泡在含磷化合物的溶液中形成保护层的表面处理方式。

磷化可以分为化学磷化和电化学磷化两种方式，其中电化学磷化的防腐蚀性能更好。

磷化的优点是材料消耗少、成本低廉、对环境友好。

5. 电镀：电镀是一种通过在标准件表面电镀一层金属或合金来提高表面硬度、耐腐蚀性和外观的表面处理方式。

电镀可以分为镀铬、镀镍、镀铜等多种方式，其中镀铬的硬度和耐腐蚀性能较好。

电镀的优点是成本低廉、可控性强、可以在复杂形状的表面进行处理。

标准件表面处理方式的选择应根据标准件的材料、使用环境和要求来确定。

汽车标准件基础知识

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

06、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3。

表307、分型代号：分型代号表示结构型式和功能要求。

由大写英文字母表示，由A开始，不使用（I、O），Q—全螺纹，M—涂密封胶，S—预涂锁固胶，L—左旋螺纹。

三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×，公称长度l=50，性能等级，防腐磷化的六角头螺栓编号为Q151B1250TF2. 03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级，镀锌钝化的六角法兰面螺栓编号为：GB/T . M12×50六角法兰面螺栓GB/编号示例：01）螺纹规格d= M12×，公称长度l=50，性能等级，镀锌钝化的六角法兰面螺栓编号为：GB/T M12××50 02）螺纹规格d= M12×，公称长度l=50，性能等级，镀锌钝化的六角法兰面螺栓编号为：GB/T M12×1. 5×5003、六角螺母六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×，性能等级8，镀锌钝化的1型六角螺母编号为Q341C1204）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/ M12×04）螺纹规格D= M12×，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/ M12×05、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3机械性能等级四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。

汽车标准件基础知识

02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。

第二为分级号、第三位组内序号、结构、功能。

表103、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。

04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。

05、机械性能代号：机械性能代号表示产品的性能等级。

机械性能按表2。

表206、表面处理代号：表面处理代号表示产品的表面处理状态。

表面处理代号按表3。

表307、分型代号：分型代号表示结构型式和功能要求。

三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000Q150B螺纹范围表六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50 Q1841250T1F3六角法兰面螺栓GB/T16674.2-2004螺纹范围表编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×5002）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、六角螺母六角法兰面螺母编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B1203）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C1204）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.5编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。

汽车标准件及基础标准介绍

代码 F13 F16 F19 F30 F31 F32 F33 F34
表面处理镀铬镀铅镀铜镀锌，橄榄绿色钝化镀锌，黑白钝化镀锌，漂白钝化镀锌，高耐蚀性钝化镀锌，彩虹色钝化
适用产品车轮螺母，非螺纹件螺纹件全部外螺纹件，内螺纹件外螺纹件，内螺纹件外螺纹件，内螺纹件外螺纹件，内螺纹件非螺纹件
镀锌钝化
M3/M4/M5/M6/M8/M1 0
镀锌钝化
M3/M4/M5/M6/M8/M1 0/M12
镀锌钝化，M3/M4/M5/M6/M8/M1
锌铝铬涂 0/M12/M14/M16/M18
层
/M20/M22/M24
镀锌钝化，M8/M10/M12/M14/M1 防蚀磷化 6/M18/M20/M22/M24
镀锌钝化，M8/M10/M12/M14/M1 防蚀磷化 6/M18/M20/M22/M24
M10/M12/M20/M22
镀锌钝化，M8/M10/M12/M14/M1 防蚀磷化 6/M18/M20/M22/M24
M10/M12/M20/M22
5.8/8.8 镀锌钝化 M4/M5/M6/M8
➢螺栓螺钉
汽车标准件基础
➢汽车标准件
✓属于零部件中易于社会化生产、加工工序较少、规格化和
系列化明确、以紧固、蜜蜂、连接、传递为主要功能、便于
在部件、组件总成上使用的零部件
✓根据QC/T 326—1999标准的规定，标准件包括：
•1 —螺栓、螺柱
Q100系列
•2 —螺钉
Q200系列
•3 —螺母
Q300系列
•4 —垫圈、挡圈、铆钉
镀锌钝化 M6/M8/M10/M12/M14
镀铅/镀锌钝化

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

•3.标准件的表处理方式
•为什么防护件都镀锌，而不镀其他的金属？
•镀锌层相对其他耐腐蚀金属层较耐腐蚀，而且自然环境中锌的含量较大。并且电镀锌工艺简单，镀层比较稳定。虽然对于钢铁腐蚀，锌是牺牲阳极保护钢铁本身，但是镀锌层不是那么容易被腐蚀掉的，锌被腐蚀后的腐蚀产物能够覆盖在镀层表面也能减缓进一步腐蚀。这些相对其他牺牲阳极型镀层都不具备。归根到底，镀锌层具有很好的经济效益和实用效益的平衡载体。
•硝酸：6~7.5mL/L
•盐酸适量
•铬酐 30~50g/L
•θ
20~30°C
•t
溶液中20~50S
•
空气中5~20S
•该配方所形成的钝化膜均匀，致密，结合力牢固，耐腐蚀性高于
彩色钝化膜。但六价铬对人和环境造成严重危害。
•2．工艺流程
•镀锌→清洗→出光(2％～3％HN03) →清洗→军绿色钝化→清洗三次→干燥。
•3.标准件的表处理方式
•对于镀锌：钝化液配方的不同决定了外观的颜色。
•1。彩锌钝化液组成:
•硫酸：10~20mL/L
•硝酸：30~40mL/L
•铬酐： 250~300mL/L
•θ
室温
•t
溶液中5~15S
•
空气中5~15S
•该配方工艺简单，成本低，所得钝化膜颜色均匀，结合力好，耐腐蚀性高，且钝化膜具有良好的机械性能和自我修复能力，缺点是零件的废液中含大量六价铬，是剧毒和致癌物质。
•磷化工艺：磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；
•工艺流程：
•上件→脱脂→漂洗→磷化→吹扫→烘干→下件
•磷化+防锈油的表处理方式主要用于10.9高强度螺栓，可以避免氢脆问题。盐雾试验可以可达到72~96小时无红锈。
•3.标准件的表处理方式
•锌铬涂层为GB/T 18684-2002《锌铬涂层技术条件》所使用名称；国内通常俗称为“达克罗”。是指将水基锌铬涂料浸涂、刷涂或喷涂于钢铁零件或构件表面，经烘烤形成的以鳞片状锌和锌的铬酸盐为主要成分的无机防腐蚀涂层。
•极强的耐蚀性：在涂覆量相同的情况下,锌铬涂层在湿热带海洋和工业大气条件下,其防护性能高出电镀锌、电镀镉、热浸镀锌等防护层的几倍乃至几十倍。
•镀铅、镍都也有，但是相对于Zn 它们各有利弊，铅主要是铅污染很严重，镍合金也有的，但是价格较贵。我们说的腐蚀，在实验室条件下研究一般大部分都是模拟海水的腐蚀即3.5%或5%NaCl中进行腐蚀性能评定的。
•电镀锌实验后为何要出光和钝化？
•电镀锌钝化表面形成保护膜，提高镀锌层空气中耐腐蚀性，镀锌层如果不做钝化的话，在一般环境中，镀锌层会逐点变色，发生锈蚀(约一周左右)，钝化可进一步提高镀锌层的耐腐蚀性。
•3.标准件的氢脆
•氢脆：紧固件在加工和处理过程中，尤其在镀前的酸洗和碱洗以及随后的电镀过程中，表面吸收了氢原子，沉积的金属镀层然后俘获氢。当紧固件拧紧时，氢朝着应力最集中的部分转够，引起压力增高到超过基体金属的强度并产生微小的表面破裂。氢特别活动并很快渗入到新形成的裂隙中去。这种压力破裂-渗入的循环一直继续到紧固件断裂。通常发生在第一次应力应用后的几个小时之内。
•2.标准件的GB分类 •Q140代表六角头螺栓和平垫圈组合件；（Q1840620）
•Q146代表六角头螺栓和弹簧垫圈平垫组合件，(Q1461035)
•Q184代表六角法兰面螺栓(Q1841295TF2)
•2.标准件的GB分类 •Q2XXXXXX代表螺钉系列
•例如Q2716313,Q271代表的十字槽盘头自攻螺钉，63代表螺纹公称直径是 6.3mm，13代表螺纹总长度。盘头螺钉的头部有明显的圆弧，底部带点厚度，体积相对于圆头要小，而圆头螺钉的头部就是一个圆形（从侧面看），
F31
镀锌，黑白钝化
非螺纹件外螺纹件，内螺纹件
F32
镀锌，漂白钝化
外螺纹件，内螺纹件
F5
防护氧化
铝制件
F6
锌铝铬涂层（达克罗）
外螺纹件，弹垫组合件
F9
氧化
钢质件(弹簧垫圈)
•3.标准件的表处理方式
•常用镀锌层钝化工艺过程：在盛有镀锌液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属制成阳极，两极分别与直流电源的正极和负极联接。通电后，镀锌液中的金属离子，在电位差的作用下移动到阴极上形成镀层。阳极的金属形成金属离子进入镀锌液，以保持被镀覆的金属离子的浓度。镀锌时，阳极材料的质量、镀锌液的成分、温度、电流密度、通电时间、搅拌强度、析出的杂质、等都会影响镀层的质量。
•材料通常为22#
•2.标准件的GB分类
•Q3XXXXXX代表螺母、螺母座系列
•例如Q32012,Q320代表六角法兰面螺母，12代表内螺纹孔公称直径为12 mm（大径）。材料通常采用35#/SWRCH35K.
•2.标准件的GB分类 •Q4XXXXXX代表垫圈，挡圈和铆钉系列
•例如Q40210,Q402代表大垫圈，10代表内孔直径为10 mm。普通平垫圈常用材料Q235,弹簧垫圈常用材料为65Mn。
•2.标准件的GB分类
•Q5XXXXXX代表销、键系列
•例如Q5003220,Q500代表开口销，32代表销子直径为3.2 mm，20销子的有效长度为20 mm 。常用材料Q235,
•2.标准件的GB分类
•Q6XXXXX代表环箍、管夹和卡口系列
•例如Q673B21,Q673代表钢带弹性环箍，21代表成品的原始自由直径是21 mm 。弹性环箍材料为 65Mn/51CrV4
•3.标准件的表处理பைடு நூலகம்式
•不会产生氢脆：很适用于抗拉强度Rm≥1000N/mm2的高强度螺栓、弹簧等这类钢铁零件的表面防护，
•3.标准件的表处理方式
•锌铬涂层技术的不足：
•(1)普通的锌铬涂层是一种银白色的非装饰性涂层，表面粗糙度较高，在存放、转运过程中容易粘附污物，影响外观；
•(2)由于锌铬涂层的主要成分是锌，而单质锌的硬度仅为 HV80左右，从而造成锌铬涂层的整体硬度较低，不耐摩擦；
汽车标准件表处理知识
2020年7月18日星期六
•1.标准件概述
•广义的标准件包括标准化的紧固件、连接件、传动件、密封件、液压元件、轴承、弹簧等机械零件。狭义的仅包括标准化的紧固件。
•使用的标准主要有中国国家标准（GB）、美国机械工程师协会标准（ ANSI/ASME）等，其他日本(JIS)、德国（ DIN ）等标准也在世界上被广泛
•右旋（右高左低） •左旋（左高右低）
•螺纹旋向
• 螺纹有右旋和左旋之分。顺时针旋转时旋入的螺纹，称右旋螺纹；逆时针旋转时旋入的螺纹，称左旋螺纹。工程上常用右旋螺纹。
•2.标准件的GB分类 •Q1XXXXXX代表螺栓、螺柱系列
•例如Q1421030,性能等级8.8级，Q142代表的是六角头带弹簧垫圈的组合件螺栓，10代表螺栓的公称直径是10mm（大径）,30代表螺杆部分总长度（含导向部分）。材料通常为35#或者SWRCH35K
使用。例如 GB/T3098.9-2000 ；规定标准件机械性能标准。
•汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。
•根据QC/T 326—1999标准的规定，标准件包括：
大类代号
1
23
4
产品类别
螺柱、螺栓
螺钉
螺母
垫圈、挡圈、铆钉
5
6
销螺塞、扩口、式管接头、键管箍、管夹
•(3)锌铬涂层的导电性能不好，不宜用于导电连接的零件，如电器的接地螺栓等；
•3.标准件的表处理方式
•锌铬涂层技术的工艺过程： •零件准备—喷丸处理—除尘（或除油—除锈）—涂覆锌铬涂层—烘烤—冷却—二次涂覆锌铬涂层—烘烤—冷却—检验。常用的涂覆工艺种类有一涂一烘、二涂二烘、三涂三烘。
•3.标准件的表处理方式
•军绿色钝化膜外观为油光草绿色，允许轻微淡绿色、淡黄色或微灰色。本工艺不适宜锌层厚度小于6μm的小紧固件。
•3.标准件的表处理方式
•关于彩锌颜色不一致原因：
•在彩色钝化膜中，三价铬和六价铬的含量比例是随着各种因素（如时间、温度、浓度、PH 值等）的变化而改变的，因而钝化膜的色彩也随之发生变化。三价铬化合物含量高时，膜层呈偏绿色；六价铬含量高时，膜层则呈紫红色。而且，钝化膜的颜色深浅还与膜层的厚度有关，而膜层厚度又与钝化时间或在空气中停留时间的长短有关。在实际生产过程中，是用篮筐进行钝化操作，将篮筐装入镀好的产品浸入钝化液中，按工艺规定的时间将篮筐提出，冲洗掉产品表面多余的钝化液，离心甩干，充分干燥！在整个操作过程中，可以看出在篮筐中心产品及篮筐边缘产品表面的钝化膜是不完全一致的，在颜色上也是有差异的。随着一框框产品的钝化，溶液的浓度，温度，PH 值等条件均有一定偏差，这就造成了同一批次产品颜色差异较大！
•防蚀磷化表示方法:Q1841025TF2;
•镀达克罗表示方法：Q1841260TF6/F61(环保达克罗);
•T代表螺栓等级为10.9级，其抗拉强度为1000MPa.屈服强度为900MPa
代码
表面处理
适用产品
F
不处理，钢制件涂油
全部
F2
防蚀磷化
钢质件
F3
镀锌，彩虹色钝化
外螺纹件，内螺纹件
F30
镀军绿表示方法
•这些钝化膜耐腐蚀强弱的顺序是；军绿色钝化＞黑钝化＞金黄色钝化＞彩虹钝化＞蓝白钝化＞白钝化。
•3.标准件的表处理方式
•我司对标准件盐雾试验的要求:
环保达克罗 720h无红锈 Q673C38F61

汽车标准件表处理知识

合集下载

标准件基础知识

汽车标准件基础知识-16页精选文档

汽车标准件基础知识

汽车标准件基础知识

(整理)汽车标准件基础知识.

汽车常用标准件基础知识(专业知识)

汽车常用标准件基础知识介绍

汽车常用标准件基础知识

汽车常用标准件基础知识

汽车标准件表处理知识讲解

汽车标准件基础知识

标准件表面处理方式

汽车标准件基础知识

汽车标准件基础知识

汽车标准件及基础标准介绍

文档推荐

最新文档
