紧固件（螺栓螺母垫片）基本知识培训讲义目录1 定义与分类定义紧固件分类2 基本知识紧固件的基本标识涉及的标准与内容螺纹螺丝头型紧固件材料（不包括全部垫片）螺栓性能等级的含义热处理紧固件表面处理3 压力容器用紧固件4 高压紧固件5 验收基本要求正文（二）、螺栓的标识：如 5/16 -18 X 3”称牙长称牙长呼呼径距度径数度粗牙普通螺纹规格用字母“M”及“公称直径”表示细牙普通螺纹规格用字母“M”及“公称直径X螺距”表示，其中尺寸单位“毫米”或：mm：不需注明，当螺纹为左旋时，在规格后加注字母“LH”GB/T-5782-2000 螺栓M16 级GB/T-6170-2000 螺母M16 8级紧固件涉及标准与内容每种紧固件产品都要涉及一些几个方面内容的标准：1) 紧固件产品尺寸方面的标准：具体规定产品基本尺寸方面的内容；带螺纹的产品，还包括螺纹的基本尺寸、螺纹收尾、肩距、退刀槽和倒角、外螺纹零件的末端尺寸等方面内容。
2) 紧固件产品技术条件方面的标准。
具体又包括以下几个方面内容的标准：a) 紧固件产品公差方面的标准：具体规定产品尺寸的公差和形位公差方面的内容。
b) 紧固件产品机械性能方面的标准：具体规定产品机械性能等级的标记方法以及机械性能项目和要求方面的内容；有的紧固件产品则将此项内容改为产品材料性能或工作性能方面的内容。
c) 紧固件产品表面缺陷方面的标准：具体规定产品表面缺陷种类和具体要求等方面的内容。
d) 紧固件产品的表面处理方面标准：具体规定产品表面处理种类和具体要求等方面的内容。
e) 紧固件产品试验方面的标准：具体规定上述各种性能要求试验方面的内容。
3) 紧固件产品验收检查、标志与包装方面的标准：具体规定产品出厂验收时抽查项目合格质量水平和抽样方案，以及产品标志方法和包装要求方面的内容。
4) 紧固件产品标记方法方面的标准：具体规定产品完整标记方法和简化标记方法方面的内容。
5) 紧固件其他方面的标准：如紧固件术语方面的标准，紧固件产品重量的标准等。
引言概述紧固件是机械工程领域中不可或缺的组成部分，在各种机械装置、设备和结构中起到连接、固定和支撑的作用。
在工程实践中，为了确保紧固件的正确应用和性能表现，相关的知识和培训是至关重要的。
本文旨在提供一份全面的紧固件培训资料，包括紧固件的种类、应用、选择、安装和保养等内容，以帮助读者加深对紧固件的理解和使用技巧。
正文内容1.紧固件的种类1.1螺栓和螺母1.1.1标准螺栓和螺母1.1.2高强度螺栓和螺母1.1.3特殊螺栓和螺母1.2螺钉和螺柱1.2.1螺纹螺钉和螺柱1.2.2机械紧固螺钉和螺柱1.2.3自攻螺钉和螺柱2.紧固件的应用2.1机械装置和设备2.1.1联接件的选择与设计2.1.2受力分析与紧固件配合2.1.3强度计算与选择2.2结构工程2.2.1钢结构的紧固与螺栓连接2.2.2混凝土结构中的锚固紧固件2.2.3木结构的紧固件应用3.紧固件的选择3.1材料选择3.1.1码头钢的选择与应用3.1.2不锈钢的选择与应用3.1.3耐高温合金螺丝的选择与应用3.2尺寸和强度等级选择3.2.1螺纹规格与强度等级3.2.2防松措施与紧固件选择3.2.3紧固件的可靠性设计4.紧固件的安装与保养4.1紧固件的安装要点4.1.1力矩的选择与控制4.1.2压力的均匀分配4.1.3紧固件的预紧与松动检测4.2紧固件的保养与维护4.2.1锈蚀和腐蚀的防护4.2.2紧固件的定期检查与更换5.紧固件的故障分析与解决5.1紧固件松动的原因分析5.1.1外力振动和冲击造成的松动5.1.2紧固力不足导致的松动5.1.3温度变化引起的松动5.2紧固件故障的解决方法5.2.1使用防松垫片和胶垫5.2.2增加紧固件的预紧力5.2.3使用粘胶剂或螺纹锁紧剂总结通过阅读本文，读者可以全面了解紧固件的种类、应用、选择、安装和保养等重要的知识和技巧。
紧固件的正确选择和应用，不仅能够保证机械装置和结构的可靠性和安全性，还能提高其使用寿命和性能表现。
汽车紧固件培训资料第一篇：汽车紧固件是指用于连接、固定汽车各个部件的零部件。
其作用是确保汽车的各个零部件能够牢固地安装在一起，以保证汽车的正常运行和安全性。
在汽车制造和维修过程中，紧固件起着至关重要的作用。
汽车紧固件有很多种类，常见的有螺栓、螺母、螺钉、垫圈等。
其中，螺栓是一种常用的紧固件，它通常由螺杆和带有外螺纹的头部组成。
螺栓用于连接金属零件，通过将螺栓拧紧，使两个零件牢固地连接在一起。
螺母则是螺栓的配件，通常是由带有内螺纹的金属制成，用于固定螺栓。
螺钉是一种直杆形紧固件，通常用于连接木材和塑料等非金属材料。
垫圈则是用于增加紧固件之间摩擦力和防止腐蚀的一种胶圈。
在汽车制造过程中，紧固件的选择和使用非常重要。
首先，应根据汽车部件的重要性和使用情况来选择合适的紧固件。
比如，在发动机和刹车系统等关键部件中，需要使用高强度的紧固件以确保安全性。
其次，紧固件的使用要符合相关标准和规范，以保证其质量和性能。
同时，紧固件的正确安装也很关键，需要根据相关的安装要求来进行操作。
如果紧固件安装不当，可能会引起零部件的松动或失效，导致汽车故障甚至事故。
另外，在汽车维修过程中，紧固件的更换也是必要的。
因为长时间使用后，紧固件会因为腐蚀、疲劳等原因而失效。
因此，在维修过程中，需要根据紧固件的状态来进行更换。
此外，维修人员还需要正确使用工具和方法来拆装紧固件，以避免损坏零部件或造成安全隐患。
总之，汽车紧固件是汽车制造和维修过程中不可缺少的零部件。
它们的选择、使用和维修都需要严格按照相关标准和规范进行。
只有保证了紧固件的质量和正确安装，才能确保汽车的正常运行和安全性。
作为汽车行业的从业人员，我们需要不断提高对紧固件的了解和掌握，在工作中注重细节，确保每一个紧固件的质量和安全性。

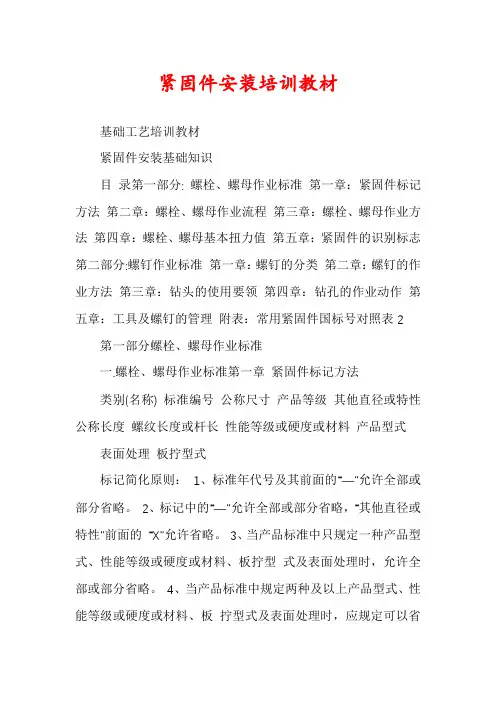

紧固件安装培训教材基础工艺培训教材紧固件安装基础知识目录第一部分: 螺栓、螺母作业标准第一章：紧固件标记方法第二章：螺栓、螺母作业流程第三章：螺栓、螺母作业方法第四章：螺栓、螺母基本扭力值第五章：紧固件的识别标志第二部分:螺钉作业标准第一章：螺钉的分类第二章：螺钉的作业方法第三章：钻头的使用要领第四章：钻孔的作业动作第五章：工具及螺钉的管理附表：常用紧固件国标号对照表2 第一部分螺栓、螺母作业标准一.螺栓、螺母作业标准第一章紧固件标记方法类别(名称) 标准编号公称尺寸产品等级其他直径或特性公称长度螺纹长度或杆长性能等级或硬度或材料产品型式表面处理板拧型式标记简化原则：1、标准年代号及其前面的“―”允许全部或部分省略。
2、标记中的“―”允许全部或部分省略，“其他直径或特性”前面的“X”允许省略。
3、当产品标准中只规定一种产品型式、性能等级或硬度或材料、板拧型式及表面处理时，允许全部或部分省略。
4、当产品标准中规定两种及以上产品型式、性能等级或硬度或材料、板拧型式及表面处理时，应规定可以省略其中一种。
4一.螺栓、螺母作业标准标记示例：1、螺纹规格d=M12、公称长度l=80mm、性能等级为10.9级、表面氧化、产品等级为A级的六角头螺栓标记为：螺栓GB/T5782-2000-M12X80-10.9-A-O(完整标记) 2、螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、产品等级为A级的六角头螺栓标记为：螺栓GB/T5782 M12X80 (简化标记) 3、螺纹规格D=M12、性能等级为10级、表面氧化、产品等级为A级的1型六角螺母标记为：螺母GB/T6170-2000-M12-10-A-O(完整标记) 4、螺纹规格D=M12、性能等级为10级、表面氧化、产品等级为A级的1型六角螺母标记为：螺母GB/T6170 M12 (简化标记)细牙螺纹还应标记螺距，如：M12X1.25 现车使用基本为普通粗牙螺纹。
螺栓，螺母1. 螺栓，螺母在汽车装配中的应用。
一台轿车上平均用到的紧固件约500种，4000个，占整车基础零件总数的40%，在整车装配工作中，紧固连接的工作量达到了70%的占比。
可见紧固件在汽车工业中的地位是多么的重要。
所以高质量，性能稳定的紧固件，加上严格科学地装配工艺，才能造出高质量的产品。
2．螺栓，螺母的基础知识。
1. 性能等级划分：3.6 4.6 4.8 5.6 5.8 6.8 碳钢，无热处理8.8 低碳钢，淬火并回火处理9.8低碳钢，淬火并回火处理10.912.9合金钢，淬火并回火处理。
一共十个级别，数值越高，代表螺栓、螺母的强度越高。
例如：螺栓强度标识为：8.8 其意义为，第一个8表示公称抗拉强度为800N／平方毫米，第二个8表示屈强比为0.8.由公式：屈服强度:称抗拉强度=屈强比屈服强度为800X0.8=640N／平方毫米。
表示该螺栓在力矩达到640／平方毫米时会失效。
2. 牙型划分：普通螺纹，矩形螺纹，梯形螺纹，锯齿形螺纹。
3. 按螺距划分; ①.粗牙。
耐磨性好，强度高，应用广泛。
②.细牙。
自锁性好，不耐磨，易滑丝。
多用于薄壁零件的连接。
4. 螺栓，螺母零件号的认识。
粗牙螺栓用M和公称直径表示，M8 M10细牙螺栓用M和公称直径x螺距表示，M8x1 M10x1.5螺纹左旋用LH表示，右旋不标注。
旋合长度：中等长度不做标准。
长组和短组旋合长度的螺纹，用字母L和S 标注。
例如：M20 x 2 LH - 5g6g -S Tr20 x 8 (P4)3．紧固件的连接基本类型。
1.螺栓连接。
普通螺栓连接（被连接件有螺纹，螺栓受轴向，横向载荷）铰制孔用螺栓连接（被连接件无螺纹，受横向载荷。
）2.双头螺栓连接。
（多用于厚度较厚，材质较软的零件。
经常拆卸的场合。
）比如发动机，变速器支撑。
3.螺钉连接。
（不常拆卸的场合，受力小，容易滑丝。
仪表内饰紧固）4.紧定螺钉连接。
（传递不大的力或扭矩，固定两零件的相对位置）5.自攻螺钉连接。
紧固件（螺栓螺母垫片）基本知识培训讲义作者：湖南孙斌湖南孙斌，男，汉族，湖南双峰人，1989年毕业于湘潭大学。
机械设计高级工程师、压力容器设计A2级审批员、焊工技能高级考评员、机电工程二级建造师。
历任技术开发处长、化工机械制造分厂副厂长、设备动力部副部长、化工机械制造安装分厂副总工程师。
已在中国机械化工科技杂志发表大量科技论文。
湖南孙斌网易实名博客--“湖南孙斌-高级工程师-百科讲坛”/，点击流量已超过200万。
★原创作品，版权所有。
禁止复制！转载必须注明：原文作者、文章名称、转载地址★目录1 定义与分类1.1 定义1.2 紧固件分类2 基本知识2.1 紧固件的基本标识2.2 涉及的标准与内容2.3 螺纹2.4螺丝头型2.5紧固件材料（不包括全部垫片）2.6螺栓性能等级的含义2.7 热处理2.8 紧固件表面处理3 压力容器用紧固件4 高压紧固件5 验收基本要求正文1 定义与分类1.1 定义紧固件是将两个或两个以上的零件（或构件）紧固连接成为一见整体时所采用的一类机械零件的总称。
在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、仪表和用品等上面，都可以看到各式各样的紧固件。
紧固件的特点：品种规格繁多，性能用途各异,而且标准化、系列化、通用化的程度极高也有人把已有国家（行业）标准的一类紧固件称为标准紧固件，简称为标准件。
紧固件是应用最广泛的机械基础件。
应用极为广泛，需求量很大。
1.2 紧固件分类它通常包括以下12类零件：材料要求：碳钢或低合金钢螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000）螺母（粗牙螺纹）的材料技术要求（GB/T3098.2-2000）不锈钢螺栓、螺钉和螺柱（3098.3-2000），螺母（3098.15-2000），紧定螺钉（3098.16-2000）有色金属紧固件的材料要求（GB3098.10-93）自攻类螺钉1.自钻自攻螺钉的材料（GB/T3098.11-2000）2.自挤螺钉（包括自攻锁紧螺钉）（GB3098.7-2000）3.自攻螺钉由冷镦、渗碳钢制造（GB3098.5-2000）4.木螺钉的材料牌号（GB922-86）GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件螺栓产品标准使用最多的主要有GB5780，为六角头粗杆半牙螺丝，其精度等级为C级产品，可用GB5782来代替GB5781、为六角头全牙螺丝，精度等级为C 级产品。
可用GB5783来代替GB5782，为六角头粗杆全牙螺丝，其精度等到级为A级和B级GB5783，为六角头全牙螺丝，其精度等级为A级和B 级GB5784，GB5784为细杆半牙的六角螺丝六角螺母产品标准，常用的标准有：GB52，薄，配GB5780GB/T6170-2000，Ⅰ型螺母，较厚-0.8d，配GB5782GB6172，薄，配GB5781GB6175，Ⅱ型螺母。
厚-1.0d，配GB57821. 螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
这种连接形式称螺栓连接。
如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
2. 螺柱：没有头部的，仅有两端均外带螺纹的一类紧固件。
连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一见整体。
这种连接形式称为螺柱连接，也是属于可拆卸连接。
主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。
3. 螺钉：也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉。
机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合（这种连接形式称为螺钉连接，也属于可拆卸连接；也可以与螺母配合，用于两个带有通孔的零件之间的紧固连接。
）紧定螺钉主要用于固定两个零件之间的相对位置。
特殊用途螺钉例如有吊环螺钉等供吊装零件用。
4. 螺母：带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成为一件整体。
螺母的特殊类别高强度自锁螺母为自锁螺母的一个分类，具有强度高，可靠性强的一面。
主要是引进欧洲技术作为前提，用于用于筑路机械、矿山机械、振动机械设备等，目前国内生产该类产品的厂家甚少。
尼龙自锁螺母尼龙自锁螺母是一种新型高抗振防松紧固零件,能应用于温度-50～100℃的各种机械、电器产品中。
目前,宇航、航空、坦克、矿山机械、汽车运输机械、农业机械、纺织机械、电器产品以及各类机械对尼龙自锁螺母的需求量剧增,这是因为它的抗振防松性能大大高于其他各种防松装置,而且振动寿命要高几倍甚至几十倍。
当前机械设备的事故有80%以上是由于紧固件的松动而造成的,特别在矿山机械中尤为严重,而使用尼龙自锁螺母就可以杜绝由于紧固件松脱所造成的重大事故。
5. 自攻螺钉：与机器螺钉相似，但螺杆上的螺纹为专用的自攻螺钉用螺纹。
用于紧固连接两个薄的金属构件，使之成为一件整体，构件上需要事先制出小孔，由于这种螺钉具有较高的硬度，可以直接旋入构件的孔中，使构件中形成响应的内螺纹。
这种连接形式也是属于可拆卸连接。
6. 木螺钉：也是与机器螺钉相似，但螺杆上的螺纹为专用的木螺钉用罗纹，可以直接旋入木质构件（或零件）中，用于把一个带通孔的金属（或非金属）零件与一个木质构件紧固连接在一起。
这种连接也是属于可以拆卸连接。
7. 垫圈：形状呈扁圆环形的一类紧固件。
置于螺栓、螺钉或螺母的支撑面与连接零件表面之间，起着增大被连接零件接触表面面积，降低单位面积压力和保护被连接零件表面不被损坏的作用；另一类弹性垫圈，还能起着阻止螺母回松的作用。
8. 挡圈：供装在机器、设备的轴槽或孔槽中，起着阻止轴上或孔上的零件左右移动的作用。
9. 销：主要供零件定位用，有的也可供零件连接、固定零件、传递动力或锁定其他紧固件之用。
10. 铆钉：由头部和钉杆两部分构成的一类紧固件，用于紧固连接两个带通孔的零件（或构件），使之成为一件整体。
这种连接形式称为铆钉连接，简称铆接。
属与不可拆卸连接。
因为要使连接在一起的两个零件分开，必须破坏零件上的铆钉。
11. 组合件和连接副：组合件是指组合供应的一类紧固件，如将某种机器螺钉（或螺栓、自供螺钉）与平垫圈（或弹簧垫圈、锁紧垫圈）组合供应；连接副指将某种专用螺栓、螺母和垫圈组合供应的一类紧固件，如钢结构用高强度大六角头螺栓连接副。
12. 焊钉：由于光能和钉头（或无钉头）构成的异类紧固件，用焊接方法把他固定连接在一个零件（或构件）上面，以便再与其他零件进行连接。
保温钉2 基本知识2.1 紧固件的基本标识每个具体紧固件产品的规格、尺寸、公差、重量、性能、表面情况、标记方法，以及验收检查、标志和包装等项目的具体要求。
产品的识别（一）、螺栓各部位图示：（二）、螺栓的标识：如M20-2.5X150 5/16 -18 X 3”称牙长称牙长呼呼径距度径数度粗牙普通螺纹规格用字母“M”及“公称直径”表示细牙普通螺纹规格用字母“M”及“公称直径X螺距”表示，其中尺寸单位“毫米”或：mm：不需注明，当螺纹为左旋时，在规格后加注字母“LH”GB/T-5782-2000 螺栓M16 8.8级GB/T-6170-2000 螺母M16 8级2.2 紧固件涉及标准与内容每种紧固件产品都要涉及一些几个方面内容的标准：1) 紧固件产品尺寸方面的标准：具体规定产品基本尺寸方面的内容；带螺纹的产品，还包括螺纹的基本尺寸、螺纹收尾、肩距、退刀槽和倒角、外螺纹零件的末端尺寸等方面内容。
2) 紧固件产品技术条件方面的标准。
具体又包括以下几个方面内容的标准：a) 紧固件产品公差方面的标准：具体规定产品尺寸的公差和形位公差方面的内容。
b) 紧固件产品机械性能方面的标准：具体规定产品机械性能等级的标记方法以及机械性能项目和要求方面的内容；有的紧固件产品则将此项内容改为产品材料性能或工作性能方面的内容。
c) 紧固件产品表面缺陷方面的标准：具体规定产品表面缺陷种类和具体要求等方面的内容。
d) 紧固件产品的表面处理方面标准：具体规定产品表面处理种类和具体要求等方面的内容。
e) 紧固件产品试验方面的标准：具体规定上述各种性能要求试验方面的内容。
3) 紧固件产品验收检查、标志与包装方面的标准：具体规定产品出厂验收时抽查项目合格质量水平和抽样方案，以及产品标志方法和包装要求方面的内容。
4) 紧固件产品标记方法方面的标准：具体规定产品完整标记方法和简化标记方法方面的内容。
5) 紧固件其他方面的标准：如紧固件术语方面的标准，紧固件产品重量的标准等。
2.3 螺纹2.3.1螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
2.3.2 螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小。
如图所示：1B 2B 3B 内螺纹基本中径3A 外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。
1B级比2B级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。
（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。
G的基本偏差为正值，e、f 和g的基本偏差为负值。
如图所示：公差GH 内螺纹偏差基本中径外螺纹f g he1、H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。
G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
