微机母差保护装置

格式：ppt
大小：519.50 KB
文档页数：71

下载文档原格式

RCS-915AB-HB型微机母线保护装置技术和使用说明书

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3性能特征 (1)2技术参数 (1)2.1额定参数 (1)2.2功耗 (1)2.3电源 (1)2.4主要技术指标 (2)2.5环境参数 (2)2.6电磁兼容 (2)2.7绝缘试验 (2)2.8机箱参数及安装方式 (2)2.9通讯 (2)3工作原理 (2)3.1装置硬件配置 (2)3.2原理说明 (3)4装置整体介绍 (15)4.1输出接点 (15)4.2装置接线端子 (16)4.3结构与安装 (20)4.4装置面板布置 (21)5整定方法及用户选择 (22)5.1装置参数定值 (22)5.2系统参数定值 (23)5.3母差保护定值 (25)5.4失灵保护定值 (28)6装置使用说明 (35)6.1装置液晶显示说明 (35)6.2命令菜单使用说明 (39)7调试大纲 (42)7.1试验注意事项 (42)7.2交流回路校验 (42)7.3输入接点检查 (42)7.4整组试验 (42)7.5输出接点检查 (44)7.6开关传动试验 (45)7.7带负荷试验 (45)8装置的运行说明 (46)8.1装置的组成 (46)8.2装置异常信息含义及处理建议 (46)8.3安装注意事项 (48)8.4保护运行注意事项 (48)附录1：模拟盘简介 (49)1概述1.1 应用范围RCS-915AB-HB型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等两段母线及以下的各种主接线方式，母线上允许所接的线路与元件数最多为21个（包括母联），并可满足有母联兼旁路运行方式主接线系统的要求。

母差保护装置的配置原则和典型方案

2、装置介绍
失灵公用装置RCS-916
本装置为由微机实现的数字式失灵公用装置，用于各种电压等级的单母线、双母线、双母单分段及双母双分段等各种主接线方式，并可满足有母联兼旁路运行方式主接线系统的要求，可用作母联、分段和线路断路器失灵的保护
2、装置介绍
失灵公用装置RCS-916
RCS-916A： RCS-900线路硬件 4U RCS-916D： RCS-900元件硬件 8U
模拟盘专题
模拟盘选型
MNP3-D2
（双母单分旁路兼母联，Ⅰ、Ⅲ短母）
I母 II母
旁母
1
1
1
1
1
1
1
1
III母 II母
1
1
1
1
1
1
1
1
旁母
4、模拟盘选型
模拟盘专题
模拟盘选型
MNP3-A3
（单母线）
1
1
1
1
4、模拟盘选型
模拟盘专题
模拟盘选型
MNP3-A1
（单母线分段）
1
1
1
1
模拟盘专题
模拟盘选型
MNP3-C1
（双母单分，Ⅱ、Ⅲ短母）
I母 III母
1
1
1
1
1
1
1
1
1
I母 II母
1
1
1
1
1
1
1
1
1
4、模拟盘选型
模拟盘专题
模拟盘选型
MNP3-D1
（双母单分母联兼旁路，Ⅰ、Ⅲ短母）
旁母
旁母
I母 II母
1
1
1
1

bp-2母差保护装置校验规程

BP-2系列微机母线保护检验规程1．适用范围本规程规定了BP-2系列（包括BP-2A、BP-2AE、BP-2B）微机母线保护的检验项目、内容、方法和要求。

本规程适用于现场继电保护工作人员进行BP-2系列微机母线保护的现场检验。

2．编写依据* GB14285-93继电保护和安全自动装臵技术规程*部颁继电保护和电网安全自动装臵检验条例*部颁电力系统继电保护及安全自动装臵反事故措施要点*继电保护和电网安全自动装臵现场工作保安规定* DL 478-92静态继电保护及安全自动装臵通用技术条件* DL/T 587-1996微机继电保护装臵运行管理规程* BP-2系列微机母线保护装臵技术说明书3．总则3．1 检验前的准备要求检验前，检验人员必须认真学习《继电保护和电网安全自动装臵现场工作保安规定》、《继电保护和电网安全自动装臵检验条例》和本规程，理解和熟悉检验内容和要求。

准备好与现场安装相符的设计图纸、屏图及前一次的试验记录（或出厂试验记录）。

3．2本规程的编写说明（1）本规程中所使用的保护装臵端子号，在整屏试验时应自行对应被试保护屏的端子号。

（2）本规程中额定交流电流用In表示（即In=5A或1A），额定交流相电压用Un表示（即Un=57.7V）。

3．3对试验设备及试验接线的基本要求（1）使用的微机型继电保护试验装臵，其技术性能应符合DL/T624-1997《继电保护微机型试验装臵技术条件》之规定。

（2）试验仪表应经检验合格，其精度应不低于0.5级。

（3）试验回路的接线原则，应使加入保护装臵的电气量与继电器检验规程相符。

模拟故障的试验回路，应具备对保护装臵进行整组试验的条件。

3．4 试验条件和要求（1）交、直流试验电源质量和接线方式等要求参照《继电保护和电网安全自动装臵检验条例》有关之规定。

（2）试验时如无特殊说明，所加直流电源均为额定值。

（3）通入装臵的电气量，无特殊说明时，均指从屏上相对应的端子排加入。

RCS-915AB微机母线保护装置说明书有用

一、应用范围：RCS-915A/B型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等各种主接线方式，母线上允许所接的线路与元件最多为21个（包括母联），其中B型保护可满足有母联兼旁路运行方式主接线系统的要求。

二、保护配置：RCS-915A/B型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护（仅A型保护有）以及断路器失灵保护等功能。

三、原理说明：3.1母线差动保护母线差动保护由分相式比率差动元件构成，TA极性要求支路TA同名端在母线侧，母联TA同名端在一母侧，差动回路包括母线大差回路和各段母线小差回路。

母线大差是指除母联开关和分段开关处所有支路电流所构成的差动回路。

某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。

母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。

3.1.1起动元件3.1.2比率差动元件为防止在母联开关断开的情况下，弱电源侧母线发生故障时大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数有高低两个定值。

母联开关处于合闸位置以及投单母线或刀闸双跨时大差比率差动元件采用比率制动系数高值，而当母线分列运行时制动转用比率系数低值。

小差比例差动元件则固定取比率制动系数高值。

3.1.3故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比例差动元件，做为差动保护的区内故障判别元件。

对于分段母线或双母线接线方式，根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，做为故障母线选择元件。

当双母线按单母方式运行不需进行故障母线的选择时可投入单母方式压板。

当元件在倒闸过程中两条母线经刀闸双跨，则装置自动识别为单母运行方式。

这两种情况下都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。

母差保护另设一后备段，当抗饱和母差动作（下述TA饱和检测元件二检测为母线区内故障），且无母线跳闸，则经过250ms切除母线上所有的元件。

RCS-915AB微机母线保护装置检验规程

2）关掉装置直流电源，装置闭锁的远动和中央信号接点应由断开变为闭合
3）模拟交流回路断线，交流断线报警的远动和中央信号接点应由断开变为闭合
4）改变任一隔离开关位置开入，隔离开关位置报警的远动和中央信号接点应由断开变为闭合
5）投入母差保护连接片及投母差保护控制字，模拟I母故障，保护动作跳I母，母差跳I母的远动和中央信号接点应由断开变为闭合
6
绝缘试验
采用1000V兆欧表分别测量各组回路间及各组回路对地的绝缘电阻，绝缘电阻应大于10MΩ
应该拔出隔离的插件一定要拔出，防止在测绝缘和耐压的过程中将插件上的电容击穿
7
通电检查
（1）将插件全部插入
（2）投入保护连接片
（3）连接打印机，给打印机装上纸
（4）电压切换开关置双母位置
（5）给装置和打印机送电，观察面板指示灯、液晶显示、打印机指示灯显示应正常
（2）同（1）项所述方法一样校验管理板的交流量采样精度，其误差应小于±5%
特别注意检查保护跳闸连接片及放电连接片在断开位置
10
输入接点检查
（1）进入“保护状态”菜单中“保护板状态”的“开入量状态”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各连接片投退在液晶显示的开关量输入状态相应改变。
4）电压闭锁元件。
在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5%以内。
5）投母联带路方式。
将“投母联兼旁路主接线”控制字整定为1，投入母联带路连接片，短接元件1的I母刀闸位置和I母带路开入。
将元件1TA和母联TA反极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA同极性串联通入电流，装置大差及I母小差电流均为两倍试验电流。投入带路TA极性负连接片，将元件1TA和母联TA同极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA反极性串联通入电流，装置大差及I母小差电流均为两倍试验电流

深瑞BP-2CS微机母线保护装置技术说明书V1.01-100108

欢迎拨打免费客户服务电话：400-678-8099
BP-2CS 微机母线保护装置
目
录
1 装置概述....................................................................ቤተ መጻሕፍቲ ባይዱ................................ 1
6 硬件说明................................................................................................... 32
6.1 装置整体结构 ......................................................................................................32 6.2 信号接点 ..............................................................................................................33
5 定值清单及整定说明 ............................................................................... 26
5.1 装置基本参数定值...............................................................................................26
附录 A 装置使用说明 .................................................................................. 35

BP-2B微机母线保护装置“TA断线告警”信号

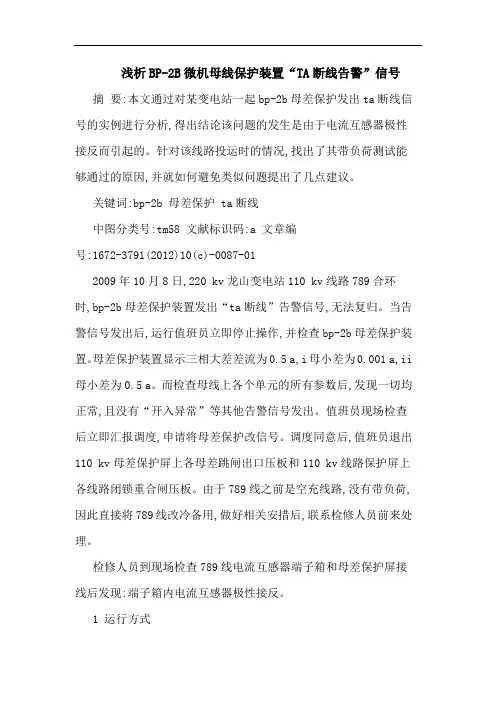

浅析BP-2B微机母线保护装置“TA断线告警”信号摘要:本文通过对某变电站一起bp-2b母差保护发出ta断线信号的实例进行分析,得出结论该问题的发生是由于电流互感器极性接反而引起的。

针对该线路投运时的情况,找出了其带负荷测试能够通过的原因,并就如何避免类似问题提出了几点建议。

关键词:bp-2b 母差保护 ta断线中图分类号:tm58 文献标识码:a 文章编号:1672-3791(2012)10(c)-0087-012009年10月8日,220 kv龙山变电站110 kv线路789合环时,bp-2b母差保护装置发出“ta断线”告警信号,无法复归。

当告警信号发出后,运行值班员立即停止操作,并检查bp-2b母差保护装置。

母差保护装置显示三相大差差流为0.5 a,i母小差为0.001 a,ii 母小差为0.5 a。

而检查母线上各个单元的所有参数后,发现一切均正常,且没有“开入异常”等其他告警信号发出。

值班员现场检查后立即汇报调度,申请将母差保护改信号。

调度同意后,值班员退出110 kv母差保护屏上各母差跳闸出口压板和110 kv线路保护屏上各线路闭锁重合闸压板。

由于789线之前是空充线路,没有带负荷,因此直接将789线改冷备用,做好相关安措后,联系检修人员前来处理。

检修人员到现场检查789线电流互感器端子箱和母差保护屏接线后发现:端子箱内电流互感器极性接反。

1 运行方式该变电站110 kv母线采用深圳南瑞继保生产的bp-2b母差保护装置。

#2主变702开关运行于ⅱ段母线(电源),母联710开关在合位,(702和710开关为新增设备),所有3条出线均运行于正母线,702开关经710开关供ⅰ段母线上负荷。

2 “ta断线告警”信号产生的原因及后果2.1 信号产生原因bp-2b微机母线保护装置发出“ta断线告警”信号的注意由如下三个方面的原因。

2.1.1 电流互感器的变比设置错误微机母线保护差动电流不需要将母线上的各连接单元电流互感器按同名相,同极性相连接到差动回路,而是同过对各连接单元电流的采样,通过cup的计算取得,所以允许ta型号、变比不同。

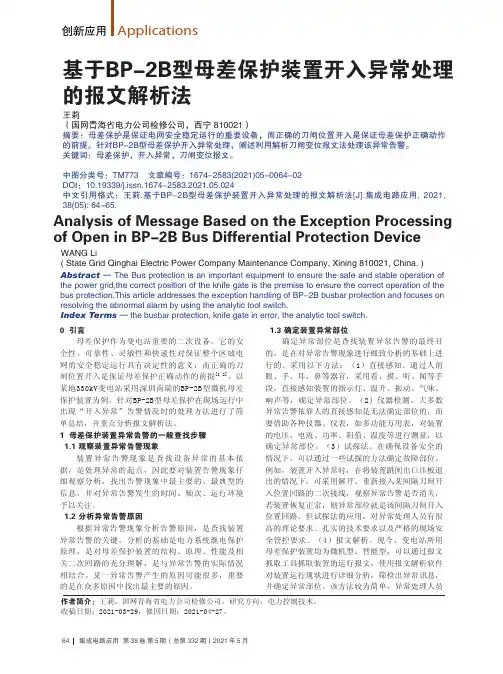

基于BP-2B型母差保护装置开入异常处理的报文解析法

根据事件报文，刀闸变位报文编码由2组6位十六进制数组成。该套母差保护装置的刀闸变位报文为：第2次变位：刀闸位置变化3917CF C6A879 （1-1）；第3次变位：刀闸位置变化3917CD C6A879（1-2）。由于（1-1）和（1-2）两条报文中发生变化的数据仅是靠左侧的6位十六进制数，故将其翻译为二进制数，结果如下：第2次变位：刀闸位置变化0011 1001 0001 0111 1100 1111 （1-3）；第3次变位：刀闸位置变化0011 1001 0001 0111 1100 1101（1-4）。二进制数代表母线保护刀闸辅助接点的开、合状态，其中1表示某个刀闸处于闭合状态，0表示断开。（1-3）和（1-4）报文从左向右依次对应24个间隔，如表1。
Abstract — The Bus protection is an important equipment to ensure the safe and stable operation of the power grid,the correct position of the knife gate is the premise to ensure the correct operation of the bus protection.This article addresses the exception handling of BP-2B busbar protection and focuses on resolving the abnormal alarm by using the analytic tool switch. Index Terms — the busbar protection, knife gate in error, the analytic tool switch.

BP2b母线差动保护技术说明书V1.04-050907

BP-2B●000●JS BP―2B微机母线保护装置技术说明书V1.04（软件版本：V2.022）深圳南京自动化研究所深圳南瑞科技有限公司二○○五年九月目录1概述 (3)1.1应用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘与耐压 (5)2.10通讯 (5)2.11机械性能 (5)3装置原理 (5)3.1母线差动保护 (5)3.1.1起动元件 (6)3.1.2差动元件 (6)3.1.3TA（电流互感器）饱和检测元件 (8)3.1.4电压闭锁元件 (8)3.1.5故障母线选择逻辑 (9)3.1.6差动回路和出口回路的切换 (10)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (15)3.6电压回路断线告警 (16)3.7母线运行方式的电流校验 (16)3.8断路器失灵保护出口 (16)3.8.1与失灵起动装置配合方式 (16)3.8.2自带电流检测元件方式 (17)3.8.3失灵电压闭锁元件及主变失灵解除电压闭锁 (17)3.9母线分列运行的说明 (18)4整定方法与参数设置 (19)4.1参数设置的说明 (19)4.1.1装置固化参数 (19)4.1.2装置系统参数 (19)4.1.3装置使用参数 (20)4.2整定值清单 (21)4.3整定方法 (22)4.3.1母差保护定值整定方法 (22)4.3.2断路器失灵保护出口定值整定方法 (24)4.3.3母联失灵保护定值整定方法 (25)4.3.4充电保护定值整定方法 (25)4.3.5母联过流保护定值整定方法 (25)4.3.6TA断线定值整定方法 (25)4.3.7失灵保护过流定值整定方法 (25)5装置硬件介绍 (26)5.1硬件概述 (26)5.2机箱结构与面板布置 (26)5.3机箱背面布置和插件功能简介 (29)5.3.1主机插件—— BP320 (31)5.3.2管理机插件—— BP321 (31)5.3.3保护单元插件—— BP330 (31)5.3.4光耦输入、输出和电源检测插件—— BP331 (31)5.3.5电压闭锁插件—— BP332 (32)5.3.6出口信号、告警信号插件—— BP333 (32)5.3.7辅助电流互感器插件—— BP310 (32)5.3.8辅助电压互感器插件—— BP311 (32)5.3.9电源模块插件—— BP360、BP361 (32)5.4装置原理图 (32)6装置使用说明 (34)6.1界面显示 (34)6.1.1主界面 (34)6.1.2一级界面 (35)6.1.3二级界面 (38)6.2装置调试与投运 (40)6.2.1调试资料准备 (40)6.2.2试验仪器 (41)6.2.3通电前检查 (41)6.2.4上电检查 (41)6.2.5预设 (41)6.2.6定值整定 (42)6.2.7整机调试 (42)6.2.8投入运行与操作 (46)6.3注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。

微机型母线保护装置现场检验作业指导书

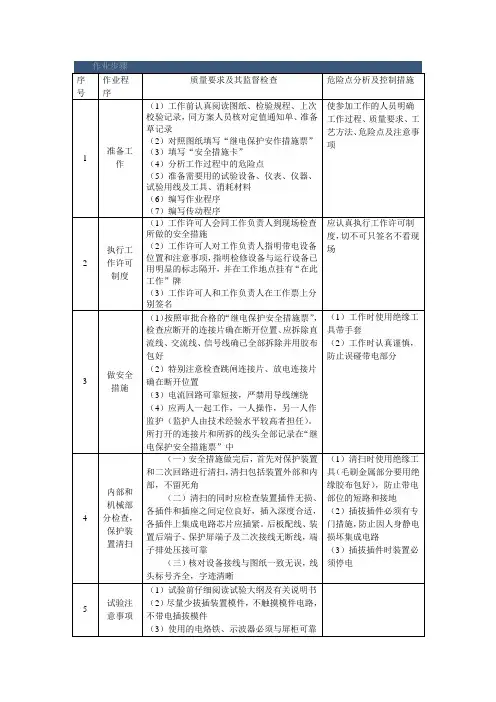

微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。

继电保护和安全自动装置技术规程继电保护和安全自动装置基本试验方法继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。

空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。

(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。

(3)作业现场应有可靠的试验电源，且满足试验要求。

(4)作业现场道路畅通，无障碍物，且照明良好。

(5)一次设备有高压检修工作时，应禁止开关传动试验。

(6)测试对象处于停运状态，现场安全措施完整、可靠。

(7)保持现场工作环境整洁。

4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。

(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。

(3)所有作业人员应有触电急救及现场紧急救火的常识。

(4)本项检验工作需要作业人员3-4人。

其中工作负责人1人，工作班成员2-3人。

(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生[2012]352号(6)国家电网安监［2009∣664号国家电网公司电力安全工作规程(变电部分)格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

RCS-915CD型上海地区版微机母线保护装置技术和使用说明书

7 调试大纲 ...................................................................................................................... 43
7.1 试验注意事项........................................................................................................ 43 7.2 交流回路校验........................................................................................................ 43 7.3 输入接点检查........................................................................................................ 43 7.4 整组试验............................................................................................................... 44 7.5 输出接点检查........................................................................................................ 46
开关传动试验 .................................................................................................................. 47 7.6 带负荷试验 ........................................................................................................... 47

BP-2A母差保护整定原则

BP-2A母线差动保护装置整定原则由国家电力公司电力自动化研究院深圳南京自动化研究所研制的BP-2A母线差动保护装置内设有两套完全独立的微机系统，分别定义为差动元件和闭锁元件。

差动元件包括：母线比率差动，差动的启动元件，失灵保护出口逻辑，母线充电保护，复合电压闭锁，CT断线闭锁及告警，PT断线告警等。

闭锁元件主要由复合电压闭锁元件构成。

因此，BP-2A母线差动保护定值也分差动元件定值和闭锁元件定值两部分，而差动元件定值又分为保护定值整定和CT变比设置整定。

1、CT变比的设置BP-2A母差保护具有辅助电流互感器（变比为400/1〈5A制〉，或变比为80/1〈1A制〉），经辅助CT变流后对不同的CT变比由软件自动进行变比调整，从而实现同一变比运行。

母线上联结的各单元变比输入CPU后，程序以其中的最大变比为基准进行电流折算，使求差流时各CT变比一致，不需任何人工干预。

2、差动（总差与分差）元件的整定2.1比率值Kr整定BP-2A微机母线差动保护（总差与分差）采用了独创的复式比率差动原理，其复式比率系数Kr可以在0.5～4范围内整定，级差0.5。

复式比率系数Kr的定值整定应综合考虑区外故障时故障支路的CT饱和引起的传变误差δ(%)及区内故障时流出母线的电流占总故障电流的比例Ext(%)。

2.1.1考虑区外故障时故障支路的CT饱和引起的传变误差δ(%)若考虑区外故障时故障支路的CT饱和引起的传变误差为δ，而其余支路的CT误差忽略不计，则Id=︱1-δ-1︱=δ，Ir=︱1-δ︱+︱1︱= 2-δ，因此Id/(Ir-Id)= δ/(2-2δ)。

根据复式比率差动继电器的动作判据可知，要保证区外故障时差动不误动，必须满足Id/(Ir-Id)＜ Kr，即δ/(2-2δ) ＜Kr。

2.1.2 考虑区内故障时流出母线的电流占总故障电流的比例Ext(%)若考虑区内故障时流出母线的电流占总故障电流的比例为Ext ，令Id=1，则Ir=1+2Ext ，根据复式比率差动继电器的动作判据可知，要保证区内故障时差动动作，必须满足Id/(Ir-Id)≥Kr ，即1/(1+2Ext-1) ≥Kr ，即1/(2Ext)≥Kr 。
