微机保护论文

微机保护论文

浅谈微机保护的发展姓名：王新新学院：电气工程学院班级：08电自学号：2008534123摘要：为了提高供电质量，维护电力系统安全、稳定运行，微机继电保护的研究发展至关重要。

本文回顾了国内外电力系统继电保护技术发展的过程，概述了微机继电保护技术的成就，继电保护技术计算机化，网络化，保护、控制、测量、数据通信一体化和人工智能化。

电力系统微机继电保护朝着高可靠性、简便性、开放性、通用性、灵活性和网络化、智能化发展。

关键词：微机保护优点发展过程发展趋势0引言随着国民经济持续快速发展以及人民大众生活水平的日益提高，电力用户对电能的需求量越来越大，对供电质量要求也越来越高，同时电力部门又受减员增效的制约，在大规模发展建设电网同时，人员配备却没有相应增加，于是近几年无人值班变电站迅速发展起来，建成了一批能够实现“四遥”甚至综合自动化功能的局域性电网。

即提高了供电质量，又节约相当的人力、物力成本，使电力企业创造出更佳的经济效益。

但是，国内外的运行经验表明，电网在发生自然或人为故障时，如果故障不能得到及时有效的控制，电网将会失去稳定运行，甚至会瓦解，造成大面积停电，给社会带来灾难性的后果。

因此，自从出现电力系统以来，如何保证其安全稳定运行，一直是一个永恒的主题。

继电保护装置（包括安全自动装置）是保障电力系统安全稳定运行的重要装置之一，它们在电力系统中得到了广泛的应用。

电力工业生产发展的需要和新技术的不断出现，是电力系统继电保护原理新技术不断产生的基本源泉。

电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断的注入了新的活力，由于微机在继电保护中的应用，使继电保护发生了根本性的变化，并采用了很多新原理和新技术。

从而使电力系统运行更加稳定，输电质量显著提高，为国民生产提供可靠的能源保障。

1.微机保护的国内外历史及发展概况电力系统继电保护是指继电保护技术和由继电保护装置组成的继电保护系统。

继电保护技术的历史现状及发展

继电保护技术的历史现状及发展

继电保护技术的历史现状及发展继电保护技术的历史现状及发展电力系统在生产过程中，伴随着各类故障，而在发生故障时往往会造成很严重的后果。

例如：电力系统电压大幅度下降，电气设备无法正常工作。

或者故障处有很大的短路电流，产生的电弧烧坏了电气设备。

还可能破坏发电机的并列运行的稳定性，引起电力系统震荡甚至使整个系统失去稳定而解列瓦解。

所以，如何防止故障的发生对整个电力系统就显的尤为重要。

因此，通过预防事故或缩小事故范围来提高系统运行的可靠性，最大限度地保证向用户安全连续的供电的继电保护装置就成为了电力系统中的重要一环。

继电保护装置是电力系统的重要组成部分。

对保证电力系统的安全经济运行，防止事故发生和扩大起到关键性的决定作用。

由于电力系统的特殊性，电气故障的发生是不可避免的。

一旦发生局部电网和设备事故，而得不到有效控制，就会造成对电网稳定的破坏和大面积停电事故。

现代化大电网对继电保护的依赖性更强，对其动作正确率的要求更高。

一、继电保护技术的发展历史继电保护技术与当代新兴科学技术相比，继电保护技术已经是相当古老了，然而电力系统继电保护作为一门综合性科学又总是充满青春活力，处于蓬勃发展中。

之所以如此，是因为它是一门理论和实践并重的科学技术，又与电力系统的发展息息相关。

电力系统在飞速发展的同时，也对继电保护装置不断提出新的要求。

电子技术、计算机技术与通信技术的快速发展又为继电保护技术不断地注入了新的活力。

继电保护技术以电力系统的需要作为发展的泉源，同时又不断地吸取相关的科学技术中出现的新成就作为发展的手段。

电力系统继电保护技术的发展过程充分地说明了这一点。

到现在，继电保护技术已经经过了机电式、半导体式、微机式等三个发展阶段。

1、机电式18世纪末人类已开始利用熔断器防止在发生短路时损坏设备，建立了过电流保护原理。

19世纪初，随着电力系统的发展，继电器被广泛应用于电力系统的保护。

这个时期被认为是继电器保护技术发展的开端。

第九章-微机保护概述

第九章-微机保护概述

1．半周积分算法
半周积分算法的依据是
S
T
2 0
U
m
s in tdt
Um
cos t
T
2 02UmT NhomakorabeaUm
即正弦函数半周积分与其幅值成正比。
式(9-6)的积分可以用梯形法则近似求出：
(9-6)
S
[
1 2
(
u0
u1 )
1 2 ( u1
u2
)
1
2
(
u
N 2
1
uN
2
)]Ts
(9-7)
1
N 21
阻
抗
ui
变 换
器
1
阻
S
抗
变 换
uo
器
Ch
2
s(t)
3.模拟低通滤波器（ALF）
滤波器是一种能使有用频率信号通过，同时抑制无用频率 信号的电路。对微机保护系统来说，在故障初瞬间，电压、 电流中可能含有相当高的频率分量（例如2kHz以上）， 为防止频率混叠，采样频率不得不取值很高，从而对硬件 速度提出过高的要求。但实际上，在这种情况下可以在采 样前用一个低通模拟滤波器(ALF)将高频分量滤掉，这样 就可以降低采样频率，降低对硬件速度的要求。
y(n) x(n) x(n k)
(9-1)
x(t)
A1 sin 2f1t
A3 sin 3f1t t
t nTS kTS t nTS k TS
图 9-12 差 分 滤 波 器 滤 波 原 理 说 明
那么上式所示的滤波器是如何起到滤波作用的哪？我们以图
9-12来说明滤波的原理。设输入信号中含有基波，其频率
开关量输入有两类：

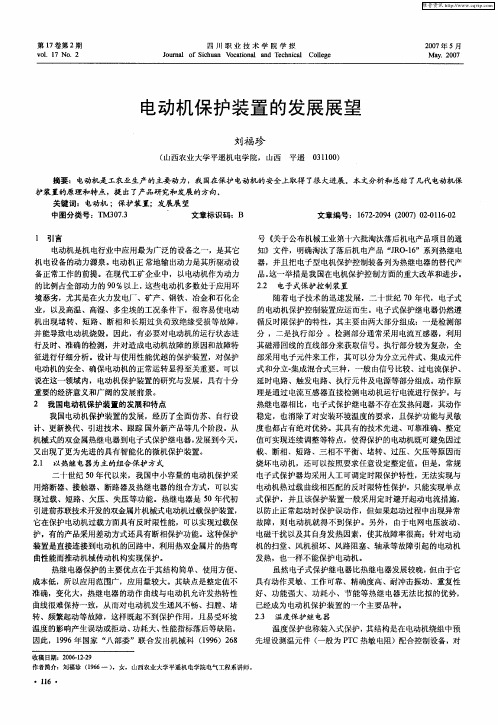

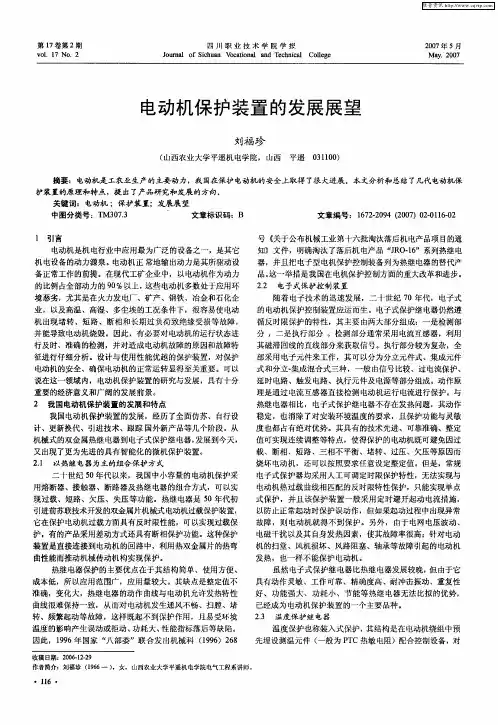

电动机保护装置的发展展望

电动机保护装置的发展展望
曲线很难保持一致，从 而对 电动机发生通风不畅、扫膛 、堵
虽然 电子式保护继 电器 比热继电器发展较晚，但由于它 具有动作 灵敏 、工 作可靠 、精确度高、耐冲击振动、重复性
好、功能强大 、功耗 小、节能等热继 电器无法 比拟 的优势 ， 已经成为 电动机保护装置 的一个主要品种 。
２３ 温度 保 护 继 电 器 ＿
中图分类号：Ｔ ０ ＿ Ｍ３ ７３
１ 引言
文章标识码：Ｂ
文章编号： １７ －０ ４（０ ７ ２０ １－２ ６ ２２ ９ ２ ０ ）０ －１６０ 号 《 关于公布机械工业第十六批淘汰落后机 电产品项 目的通 知》文件 ，明确 淘汰 了落 后机 电产 品 “Ｒ －６ Ｊ Ｏ １”系列热继 电 器，并且把 电子型 电机保护控 制装备列为热继电器 的替代产
电动机其它
机 电设备的动力源泉 。电动机正 常地输 出动力是其所驱动设
备正常工作的前提 。在现代工矿 企业 中，以电动机作为动力 的比例 占全部动力 的 ９ ％以上 ， ０ 这些 电动机多数处于应用环 境恶劣，尤其是在火力发 电厂 、矿产 、钢铁、冶金和石化企 业，以及高温 、高湿 、多尘埃 的工况条件下，很容易使 电动
二十世纪 ５ ０年代 以来，我国中小容量的电动机保护采
电子式保护器均采用人工可调定 时限保护特性，无法实现与 电动机热过载 曲线相匹配的反时限特性保护，只能实现单点 式保护 ，并且该保护装置一般采用 定时避开起动 电流措施 ， 以防止正常起 动时保护 误动 作，但如果起动过程中出现异常 故障 ，则 电动机 就得不到保护 。另外， 由于电网电压波动 、 电磁干扰以及其 自身发 热因素 ，使其故障率很高；针对 电动 机 的扫堂、风机损坏 、风路阻塞、轴 承等故障引起 的电动机

继电保护发展历史阶段

继电保护发展历史阶段
大数据与云计算应用
现代继电保护装置结合大数据分析和云计 算能力，实现了电力系统的全面监测和管 理。例如，通过智能电网和物联网技术， 继电保护能够实时监控和分析电力系统的 各项参数，确保其高效、安全运行。
02 半导体时代
晶体管在继电保护中应用
晶体管基本特性
晶体管在继电保护中的应用始于20世纪50年代末 期。它具备开关特性，能够实现快速开通和关闭， 从而为电力系统的自动化提供支持。此外，晶体管 具有抗干扰稳定性和长期运行的高可靠性。
智能型继电保护特点
智能型继电保护结合了计算机技术和人工 智能，具备自学习和自适应能力。它能够 根据实时数据动态调整保护策略，提高系 统的可靠性和安全性。但技术复杂，需要 较高的维护要求。
代表案例分析
晶体管继电保护装置
20世纪60年代，晶体管技术在继电保护 领域得到广泛应用。这一时期的装置以小 型化、可靠性高为特点，大幅提升了电力 系统的安全性和稳定性，是继电保护发展
数据采集与处理
微机继电保护通过高精度的传感器和模 数转换器进行数据采集，将模拟的电气 量转换为数字信号。随后，利用数字滤 波技术对采集到的数据进行清洗和优化 ，确保数据的准确性和可靠性。
特征量提取与算法设计
微机继电保护根据电力系统的运行状态 和故障特征，提取关键的特征量，如电 流突变、电压幅值下降等。通过设计合 适的保护算法，如差动保护、比率制动 等。
系统中的适用性受到限制。
光纤继电保护特点
光纤继电保护利用光纤传输信号，具有抗 电磁干扰能力强和数据传输速度快的特点 。它能够提供高精度的保护功能，特别适 用于超高压和远距离输电线路。但其成本
较高，且对光纤质量要求严格。
微机继电保护特点
微机继电保护引入了数字化技术，具备快 速、灵活和高可靠性的特点。它能实现复 杂的算法和策略，提高了系统的自动化水 平。然而，其高度依赖电子元件，增加了 系统故障的风险。

微机保护的现状与展望

微机保护的现状与展望

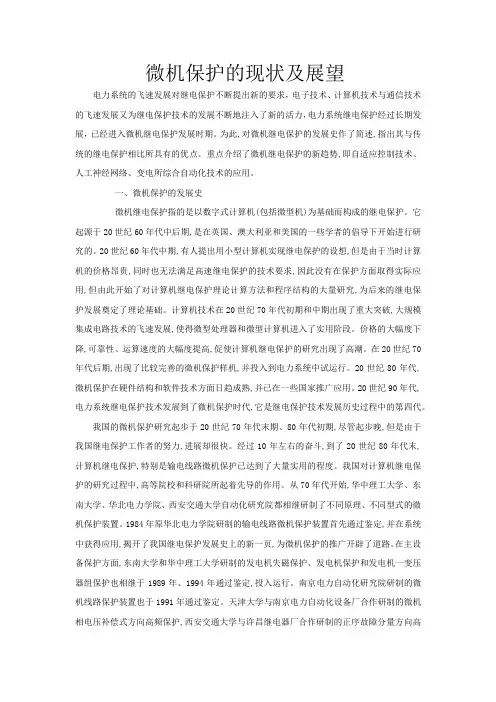

微机保护的现状及展望电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，电力系统继电保护经过长期发展，已经进入微机继电保护发展时期。

为此,对微机继电保护的发展史作了简述,指出其与传统的继电保护相比所具有的优点。

重点介绍了微机继电保护的新趋势,即自适应控制技术、人工神经网络、变电所综合自动化技术的应用。

一、微机保护的发展史微机继电保护指的是以数字式计算机(包括微型机)为基础而构成的继电保护。

它起源于20世纪60年代中后期,是在英国、澳大利亚和美国的一些学者的倡导下开始进行研究的。

20世纪60年代中期,有人提出用小型计算机实现继电保护的设想,但是由于当时计算机的价格昂贵,同时也无法满足高速继电保护的技术要求,因此没有在保护方面取得实际应用,但由此开始了对计算机继电保护理论计算方法和程序结构的大量研究,为后来的继电保护发展奠定了理论基础。

计算机技术在20世纪70年代初期和中期出现了重大突破,大规模集成电路技术的飞速发展,使得微型处理器和微型计算机进入了实用阶段。

价格的大幅度下降,可靠性、运算速度的大幅度提高,促使计算机继电保护的研究出现了高潮。

在20世纪70年代后期,出现了比较完善的微机保护样机,并投入到电力系统中试运行。

20世纪80年代,微机保护在硬件结构和软件技术方面日趋成熟,并已在一些国家推广应用。

20世纪90年代,电力系统继电保护技术发展到了微机保护时代,它是继电保护技术发展历史过程中的第四代。

我国的微机保护研究起步于20世纪70年代末期、80年代初期,尽管起步晚,但是由于我国继电保护工作者的努力,进展却很快。

经过10年左右的奋斗,到了20世纪80年代末,计算机继电保护,特别是输电线路微机保护已达到了大量实用的程度。

我国对计算机继电保护的研究过程中,高等院校和科研院所起着先导的作用。

从70年代开始,华中理工大学、东南大学、华北电力学院、西安交通大学自动化研究院都相继研制了不同原理、不同型式的微机保护装置。

微机型继电保护
