微机型继电保护装置的抗干扰措施(新编版)

微机继电保护的优点及抗干扰措施微机继电保护的优点：1. 精确度高：微机继电保护利用数字信号处理技术，具有高精度的测量和分析能力，能够准确判断系统的运行状态并采取相应的保护动作，有效地提高了电力系统的可靠性。

2. 可编程性强：微机继电保护具有较大的内存和高速的处理能力，可以通过软件编程实现灵活的保护策略，根据实际需求进行保护参数的调整和设定，提高了保护系统的适应性和可扩展性。

3. 通信性能好：微机继电保护可以通过通信网络与其他设备进行数据交换，实现集中监控和远程控制，方便了对电力系统的维护和管理。

4. 自诊断功能：微机继电保护具有自检、自测和自诊断功能，能够自动检测和判断设备的工作状态，及时发现故障和异常情况，并进行报警和记录，提高了对设备的监测和维护效果。

5. 可靠性高：微机继电保护采用双通道冗余设计和硬件故障自动切换功能，能够在单通道故障的情况下自动切换到备用通道，确保保护系统的持续运行，提高了系统的可靠性和稳定性。

微机继电保护的抗干扰措施：1. 屏蔽：采用屏蔽技术，有效地阻隔外界干扰信号的影响，提高系统的抗干扰能力。

屏蔽可以是金属屏蔽或电磁屏蔽，可根据具体情况选择合适的屏蔽方式。

2. 滤波：在输入和输出端口添加滤波器，通过滤波器的滤波作用，削弱和消除高频噪声干扰信号，提高系统的抗干扰能力。

3. 接地：良好的接地系统是提高系统抗干扰能力的关键，通过合理的接地设计和接地电阻的选择，减少地电势差和地回路干扰，提高保护系统的稳定性和可靠性。

4. 干扰检测：引入干扰检测技术，实时监测系统中的干扰信号，并对其进行分析和判断，及时采取相应的抗干扰措施，保证系统的正常运行。

5. 封装设计：合理的封装设计可以减少电磁泄漏和干扰，将关键电子模块封装在金属外壳中，有效地隔离干扰源和被干扰对象，提高系统抗干扰能力。

6. 程序保护：通过设置密码和权限限制，防止未经授权的人员对保护系统进行恶意操作，保证系统的安全性和稳定性。

解决方案编号：LX-FS-A65072微机型继电保护装置的抗干扰措施标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑微机型继电保护装置的抗干扰措施标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

近年来，微机型继电保护装置在电力系统中得到了广泛的运用。

和常规保护相比，微机保护具有先进的原理及结构，安装调试简单，运行维护方便，保护动作迅速灵敏可靠，能自动记录故障信息等显著的优点。

但是在现场运行过程中，如果运行环境差，抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常，甚至发生保护误动作，严重威胁到电网的安全运行。

1 常见二次回路干扰的种类及传播途径一般情况下，由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。

干扰电压主要是通过交流电压、电流回路，信号及控制回路的电缆进入保护二次设备，使装置的“读程序”或者“写程序”出错，导致CPU执行非预定的指令，或者使微机保护进入死循环。

Ｐ ｏ ｗｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ・ 电力电子
微机 型继电保护装置抗千扰措施
文／ 王强 王瑞
会沿接地 点流 入到变 电站的地网 ，地 网的各个 近 年 来 随着我 国社 会 和经 济 的不 断发展 ，电 力事 业得 到 了快 速 的发 展 ，微机 型 继 电保护 装 置 对 系统正 常运 行 具有 关键 作 用。 微 机 型 继 电 保 护 装 置 与 传 统 的 继 电保 护相 比，具有 很 多 的优 点， 比如 完善 的 内部 结构 、应 用先 进 的工作 原 理 、安 装调 试 运行 工作 简单 、维护 便 利 ，但 是 在微 机 型 继 电保 护 装 置工作 的过程 中，容 点会产生很 高的地 电位差，这个 电位差被称之
一
护装置的二次设备端 。接地 电容使母线上的高 频 电流注入地网后 ，就会 导致地 网的 电位和地
网不同点 电位差的 区别 。干扰 的原理主 要是在
当前 来看微 机 型保护 装置 的生 产厂 家在 机械研 发的过程中 ，使用 了抗干扰的措施 ，使 用 ＶＦ Ｃ的数据采 集系 统，这样在 电气上 可 以 完全使隔离模拟系统和数字系统 ，加强 了微机 型继电保护 装置硬件 的抗干扰 能力。
２ ． ４加强并规范 变电站二次 系统的防雷接地工
作
二次电缆的屏蔽层 中能够受 到高频 电流，从而
对二次回路发生干扰 。 键词 】微 机型 继 电保护装 置 抗 干扰 措施
研 究
（ ３ ）断路 器操作 故障产生干 扰。如 果直 流控制的回路 中电感线 圈被切 断，就会产 生宽 频 的干扰 电波 ，甚至这种 宽频 电波频率可 以达 到５ Ｏ ＭＨｚ ；此外 当使 用 电话、对 讲机 、计算

1微机继电保护装置的特点归纳起来，微机继电保护装置具有以下几个比较鲜明的特点：（1）具有可靠的性能优势。

微机继电保护装置的保护动作完全由程序控制，因而稳定性好，同时还具有极强的分析、判断能力和自我诊断能力，可以自动识别和排除外界干扰，并能自动检测自身硬件的异常，因而具有很好的可靠性。

（2）应用灵活。

微机保护装置的各项功能特性主要是由软件的逻辑运算来完成的，需要不同原理的保护功能时，程序针对相应的功能软件进行变更后设计即可完成，并且所实现的保护功能特性与传统的继电保护组合相比只高不低，所以，可以说，微机继电保护装置与传统的继电保护相比在电力系统的应用中更具灵活性和通用性。

（3）具有远程控制功能。

微机继电保护装置所具有的串行通讯功能，能够实现与变电站微机监控系统进行相互通信，并且可以在微机监控系统中对其实施集中管理、远程控制和维护等操作，同时微机继电保护还具有强大的信息交互共享能力。

除了以上所述之外，微机继电保护装置还具有维护、调试方便、使用寿命长、综合成本低、体积紧凑、重量轻、显示直观、种类齐全等特点。

2微机保护装置抗干扰措施2.1微机继电器装置本身应采取的抗干扰措施一般来说，微机继电保护装置主要由三相电源电流通道、信号采集模块、A／D转换器、CPU及存储器接口、数据存储器、通信模块、开关量的输入／输出模块及各种接口电路等几部分构成，具体结构图如图1所示。

针对现场应用中微机继电保护装置易受到各类电磁干扰的问题，可以考虑从硬件、软件和印刷电路板三个方面来进行抗干扰设计。

2.1.1硬件系统的抗干扰措施微机继电保护装置在设计时，可以通过采取以下几项措施来提高其抗干扰能力：（1）尽可能选用低功耗的单片机。

（2）针对模拟量输出回路，可以采用防频率混叠的模拟低通滤波器来图1微机继电保护装置结构示意图人机交互模块通信模块光电隔离开入／开出模块CPUA／D转换信号采集模块存储系统（SRAM、EPROM、EEPROM等）电源系统［参考文献］［１］姜锡伦，屈卫东．锅炉设备及运行［Ｍ］．北京：中国电力出版社，２００６［２］韩景，李海峰．影响锅炉排烟温度高的原因及运行中可采取的措施［Ｊ］．内蒙古石油化工，２００８（２）［３］徐宝锋．锅炉排烟温度异常的原因及消除措施［Ｊ］．锅炉制造，２００７（３）［４］黎云库．锅炉排烟温度高的原因分析及运行中采取的可行性措施［Ｊ］．科技创新导报，２００８（２９）收稿日期：2012－08－27作者简介：林海涛（1982—），男，吉林松原人，助理工程师，主要从事电厂运行工作。

微机型继电保护装置抗干扰措施当微机型继电保护装置取代电磁型保护装置的同时，来自多方面的干扰将不可避免地通过微机控制系统的开关量和模拟量的输入通道或其它途径进入微机内部，一旦这些干扰对该系统产生作用，轻则造成数据传送错误，重则造成保护误动、拒动，造成电力系统供电事故，严重威胁电网的安全运行。

因此，处理好抗干扰问题是系统安全运行的关键环节。

1正确接地是重要的抗干扰措施由于变电站的接地网并非实际的等电位面，因而在不同点之间会出现电位差，当较大的接地电流注入接地网时，各点之间可能有较大的电位差，如果同一个连接的回路在变电站的不同点同时接地，地网地电位差将窜入该连通地回路，造成不应有地分流。

在有些情况下，还可能将其在一次系统并不存在的地电压引入继电保护装置的检测回路中，或者因分流引起保护装置在故障过程中拒动或者误动。

(1)铺设高压场地二次接地网。

沿二次电缆沟道敷设专用铜排，贯穿高压场地的端子箱、机构箱及保护用结合滤波器等处的所有二次电缆沟，形成室外二次接地网。

该接地网在进入室内时，通过截面不小于100mm2的铜缆与室内二次接地网可靠连接；同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50mm2的铜缆与主接地网可靠连接接地。

(2)铺设主控室、保护室内二次接地网。

在电缆层按柜屏布置的方向敷设首末端连接的专用铜排，形成主控、保护室内的二次接地网。

保护室内的二次接地网经截面不小于100mm2 的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。

保护屏柜下部应设有截面不小于100mm2接地铜排，屏上设有接地端子，并用截面不小于4mm2的多股铜线连接到该接地铜排上，接地铜排应用截面不小于50mm2的铜缆与保护室内的二次接地网相连。

保护屏间应用专用接地铜排直接连通，各行专用接地铜排首末端同时连接，然后在该接地网的一点经铜排与控制室接地网连通。

(3)保护装置必须可靠接地。

①所有隔离变压器(电压、电流、直流逆变电源、导引线保护等)的一二次线圈间必须有良好的屏蔽层，屏蔽层应在保护屏可靠接地。

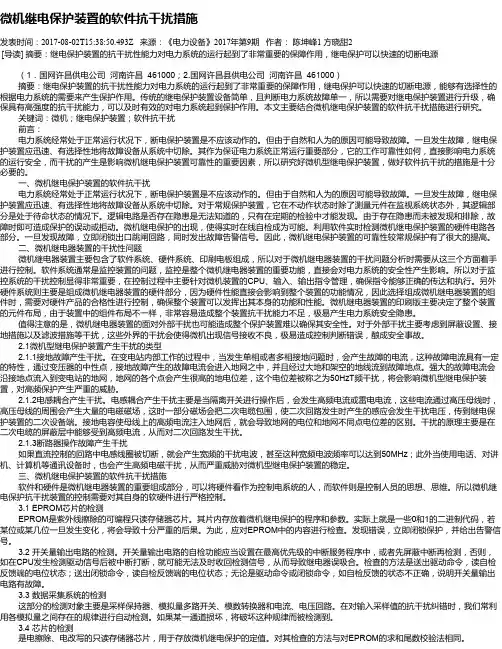

微机继电保护装置的软件抗干扰措施发表时间：2017-08-02T15:38:50.493Z 来源：《电力设备》2017年第9期作者：陈坤峰1 方晓甜2[导读] 摘要：继电保护装置的抗干扰性能力对电力系统的运行起到了非常重要的保障作用，继电保护可以快速的切断电源（1．国网许昌供电公司河南许昌 461000；2.国网许昌县供电公司河南许昌 461000）摘要：继电保护装置的抗干扰性能力对电力系统的运行起到了非常重要的保障作用，继电保护可以快速的切断电源，能够有选择性的根据电力系统的需要来产生保护作用。

传统的继电保护装置设备简单，且判断电力系统故障单一，所以需要对继电保护装置进行升级，确保具有高强度的抗干扰能力，可以及时有效的对电力系统起到保护作用。

本文主要结合微机继电保护装置的软件抗干扰措施进行研究。

关键词：微机；继电保护装置；软件抗干扰前言：电力系统经常处于正常运行状况下，断电保护装置是不应该动作的。

但由于自然和人为的原因可能导致故障。

一旦发生故障，继电保护装置应迅速、有选择性地将故障设备从系统中切除。

其作为保证电力系统正常运行重要部分，它的工作可靠性如何，直接影响电力系统的运行安全，而干扰的产生是影响微机继电保护装置可靠性的重要因素，所以研究好微机型继电保护装置，做好软件抗干扰的措施是十分必要的。

一、微机继电保护装置的软件抗干扰电力系统经常处于正常运行状况下，断电保护装置是不应该动作的。

但由于自然和人为的原因可能导致故障。

一旦发生故障，继电保护装置应迅速、有选择性地将故障设备从系统中切除。

对于常规保护装置，它在不动作状态时除了测量元件在监视系统状态外，其逻辑部分是处于待命状态的情况下。

逻辑电路是否存在隐患是无法知道的，只有在定期的检验中才能发现。

由于存在隐患而未被发现和排除，故障时即可造成保护的误动或拒动。

微机继电保护的出现，使得实时在线自检成为可能。

利用软件实时检测微机继电保护装置的硬件电路各部分。

微机型继电保护装置的抗干扰措施近年来，微机型继电保护装置在电力系统中得到了广泛的运用。

和常规保护相比，具有微机保护具有现代化的原理及结构，安装调试简单，运行维护方便，保护动作迅速灵敏可靠，能自动记录故障信息等显著的优点。

但是在现场运行过程中，如果运行环境差，抗干扰措施落实不当，则很容易受到外界环境的干扰，造成保护不正常，甚至发生维护误动作，严重威胁到电网的安全运行。

1常见二次回路干扰的化学成分及传播途径一般情况下，由于系统内发生接地故障、倒闸操作或者雷击释放出等原因都将产生较强的电磁干扰。

干扰电压主要是通过艺术交流交流电压、电流回路，信号及控制回路的电缆进入保护二次设备，使装置的“读程序”或者“写程序”出错，导致CPU执行非原订的指令，或者并使微机保护进入侵害死循环。

常见的干扰有以下六种：（1）变电站内发生单相或者多相接地死机时，强大的故障电流沿着接地点进入变电站的地网，使得地网上任意不同的两点之间产生很高的地电位差。

这种阻挠通常称之为50Hz工频干扰。

（2）当操作变电站内的开关设备，比如高压隔离开关切合电磁场母线时，将在二次回路上引起高频干扰。

干扰功率通过母线、电容器等器材进入地网，产生频率为50Hz～1MHz不等的高频振荡，在二次回路上引起较强的高频路旁干扰。

（3）每当进入雨季，发生雷击时，由于电与磁的耦合，也会在高压导线和大地之间感应出电压，称之为雷电干扰。

（4）当断开线圈或者继电器的线圈时，会产生宽度频谱的干扰波，其干扰频率甚至可达到50MHz。

另外，在高压区使用对讲机、移动电话等通讯工具，也将产生高频电磁场干扰。

2抗干扰措施的实施情况抗干扰的最基本措施就是防止干扰进入弱电系统。

一方面是通过改进装置的硬件部分，增加其保密性；另一方面可以从外部环境着手，通过各种屏蔽、隔离措施，切断干扰的传播途径。

根据省公司的“反措”要求，淮北供电局对集成电路保护采取了沿电缆沟铺设截面为100mm2接地铜排的措施，这为微机保护的反措提供了条件。

微机继电保护的优点及抗干扰措施
1.高精度：微机继电保护采用数字量，其测量、处理、判断和操作具有高精度特性。

其电性能、测量精度和保护动作能力等方面都有了很大的提高。

2.高灵敏度：微机继电保护采用先进的微处理器，具有高灵敏度和快速反应的特点，能快速响应线路异常信号，对异常信号进行判断和处理，及时启动保护动作，有效保证了设备的安全和稳定运行。

3.易于升级：由于微机系统是可编程的，因此在发现保护仪器中出现问题或需要更改保护设置时，可以通过简单的软件升级来更新保护系统，使其保持最新的技术水平。

4.便于操作：微机继电保护有自检功能，通过简单的参数设置和操作，减少了维修和调试的时间，提高了保护设备的可靠性。

5.可自诊断：微机继电保护具有独特自诊功能，能自动检测故障原因，同时可以通过记录功能进行故障排查，方便了错误的定位和排解。

二.抗干扰措施
1.对输入信号进行滤波处理：对非线性输入和各种干扰信号进行滤波处理，可以有效消除干扰信号，提高保护仪器的抗干扰能力。

2.多点接地：对不同的系统及仪器进行多点接地，减小设备的地电位差，防止干扰信号的传递和聚集。

3.电容、电感保护：在接收到外部干扰信号时，可以通过设置适当的电容、电感进行反嵌流保护，保护设备不受到过大的电流影响，从而防止其受到损坏。

5.提高继电保护的性能：通过微处理器控制，可以在继电保护器中增加更多的安全措施，例如电压、电流的数字滤波、故障排查功能等，提高保护仪器的交互性能和工作稳定性。

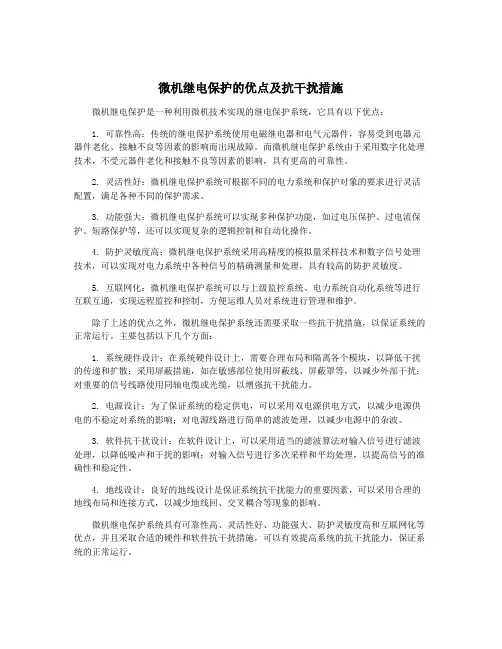

微机继电保护的优点及抗干扰措施微机继电保护是一种利用微机技术实现的继电保护系统，它具有以下优点：1. 可靠性高：传统的继电保护系统使用电磁继电器和电气元器件，容易受到电器元器件老化、接触不良等因素的影响而出现故障。

而微机继电保护系统由于采用数字化处理技术，不受元器件老化和接触不良等因素的影响，具有更高的可靠性。

2. 灵活性好：微机继电保护系统可根据不同的电力系统和保护对象的要求进行灵活配置，满足各种不同的保护需求。

3. 功能强大：微机继电保护系统可以实现多种保护功能，如过电压保护、过电流保护、短路保护等，还可以实现复杂的逻辑控制和自动化操作。

4. 防护灵敏度高：微机继电保护系统采用高精度的模拟量采样技术和数字信号处理技术，可以实现对电力系统中各种信号的精确测量和处理，具有较高的防护灵敏度。

5. 互联网化：微机继电保护系统可以与上级监控系统、电力系统自动化系统等进行互联互通，实现远程监控和控制，方便运维人员对系统进行管理和维护。

除了上述的优点之外，微机继电保护系统还需要采取一些抗干扰措施，以保证系统的正常运行。

主要包括以下几个方面：1. 系统硬件设计：在系统硬件设计上，需要合理布局和隔离各个模块，以降低干扰的传递和扩散；采用屏蔽措施，如在敏感部位使用屏蔽线、屏蔽罩等，以减少外部干扰；对重要的信号线路使用同轴电缆或光缆，以增强抗干扰能力。

2. 电源设计：为了保证系统的稳定供电，可以采用双电源供电方式，以减少电源供电的不稳定对系统的影响；对电源线路进行简单的滤波处理，以减少电源中的杂波。

3. 软件抗干扰设计：在软件设计上，可以采用适当的滤波算法对输入信号进行滤波处理，以降低噪声和干扰的影响；对输入信号进行多次采样和平均处理，以提高信号的准确性和稳定性。

4. 地线设计：良好的地线设计是保证系统抗干扰能力的重要因素，可以采用合理的地线布局和连接方式，以减少地线回、交叉耦合等现象的影响。

微机继电保护系统具有可靠性高、灵活性好、功能强大、防护灵敏度高和互联网化等优点，并且采取合适的硬件和软件抗干扰措施，可以有效提高系统的抗干扰能力，保证系统的正常运行。

微机继电保护的优点及抗干扰措施微机继电保护是利用微机技术应用于电力系统继电保护领域的一种新型保护方式。

相比传统的继电保护装置，微机继电保护具有许多优点，并采取了一系列的抗干扰措施，使其在电力系统中具有更高的可靠性和稳定性。

下面将分别介绍微机继电保护的优点及抗干扰措施。

优点：1. 功能强大：微机继电保护具有复杂的计算与逻辑判断能力，可以实现多功能的继电保护，如过电流保护、距离保护、差动保护等，满足电力系统各种保护要求。

2. 灵活性高：微机继电保护采用数字化处理技术，可以对保护参数进行灵活设定，实现保护逻辑的可编程，适应不同的保护要求和系统变化。

3. 报警和故障记录：微机继电保护可以记录和保存电力系统的故障、报警和工作状态信息，便于运维人员对系统进行故障诊断和分析，有助于提高系统的可靠性和稳定性。

4. 故障信息传输：微机继电保护可以通过通信网络将保护信息传输给上位监控系统或远程操作中心，实现对电力系统的远程监控与控制，提高对系统的管理效率。

5. 准确可靠：采用了先进的数字信号处理和算法技术，微机继电保护具有较高的精度和准确性，可以对电力系统的故障进行快速、准确的判断和定位。

抗干扰措施：1. 信号滤波：微机继电保护在采样前对输入信号进行滤波处理，去除高频噪声和干扰信号，改善系统的抗干扰能力。

2. 信号增益：采用合适的信号增益技术，将微弱的故障信号放大，并抑制高幅值的干扰信号，提高系统的稳定性和可靠性。

3. 冗余处理：微机继电保护采用了冗余的设计和工作方式，即使用多个微机保护实现同一保护功能，并进行互相比对和监控，降低系统误动和误闭合概率。

4. 硬件抗干扰：采用抗干扰性能好的硬件设备、线缆和连接器，提高整个系统的抗电磁干扰能力。

5. 抗震设计：为了提高微机继电保护系统的抗震性能，可以采用防震支架、防震底座等措施，减少地震等外力对系统的干扰。

微机继电保护具有功能强大、灵活性高、报警和故障记录、故障信息传输、准确可靠等优点，而且采用了信号滤波、信号增益、冗余处理、硬件抗干扰和抗震设计等抗干扰措施，确保系统的稳定性和可靠性。

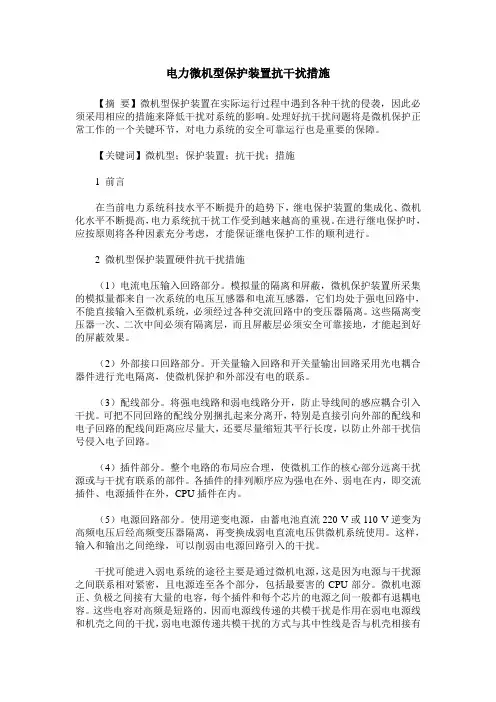

电力微机型保护装置抗干扰措施【摘要】微机型保护装置在实际运行过程中遇到各种干扰的侵袭，因此必须采用相应的措施来降低干扰对系统的影响。

处理好抗干扰问题将是微机保护正常工作的一个关键环节，对电力系统的安全可靠运行也是重要的保障。

【关键词】微机型；保护装置；抗干扰；措施1 前言在当前电力系统科技水平不断提升的趋势下，继电保护装置的集成化、微机化水平不断提高，电力系统抗干扰工作受到越来越高的重视。

在进行继电保护时，应按原则将各种因素充分考虑，才能保证继电保护工作的顺利进行。

2 微机型保护装置硬件抗干扰措施（1）电流电压输入回路部分。

模拟量的隔离和屏蔽，微机保护装置所采集的模拟量都来自一次系统的电压互感器和电流互感器，它们均处于强电回路中，不能直接输入至微机系统，必须经过各种交流回路中的变压器隔离。

这些隔离变压器一次、二次中间必须有隔离层，而且屏蔽层必须安全可靠接地，才能起到好的屏蔽效果。

（2）外部接口回路部分。

开关量输入回路和开关量输出回路采用光电耦合器件进行光电隔离，使微机保护和外部没有电的联系。

（3）配线部分。

将强电线路和弱电线路分开，防止导线间的感应耦合引入干扰。

可把不同回路的配线分别捆扎起来分离开，特别是直接引向外部的配线和电子回路的配线间距离应尽量大，还要尽量缩短其平行长度，以防止外部干扰信号侵入电子回路。

（4）插件部分。

整个电路的布局应合理，使微机工作的核心部分远离干扰源或与干扰有联系的部件。

各插件的排列顺序应为强电在外、弱电在内，即交流插件、电源插件在外，CPU插件在内。

（5）电源回路部分。

使用逆变电源，由蓄电池直流220 V或110 V逆变为高频电压后经高频变压器隔离，再变换成弱电直流电压供微机系统使用。

这样，输入和输出之间绝缘，可以削弱由电源回路引入的干扰。

干扰可能进入弱电系统的途径主要是通过微机电源，这是因为电源与干扰源之间联系相对紧密，且电源连至各个部分，包括最要害的CPU部分。

微机电源正、负极之间接有大量的电容，每个插件和每个芯片的电源之间一般都有退耦电容。

高新技术
Ｃａｗ ｃｌ—ｄｏ，嵋 嘎 ■■■ Ｉ ｈ ｈｏｓ— Ｉ￣ —■ －■ ■ ｉ ｅｅ ｏｉＬＰＮ 囡团图墨阉 盔 ｎ Ｔ ｎｇａＵｄｓ Ｎ ｅｎ Ｕ Ｉ ｕ■ Ｕｒｃ ｔ
微机继 电保护装置抑制干扰措施分析
邱 立 新
（ 大庆市儿童公 园管理 处， 黑龙 江 大庆 １３ ０ ） ６ ０ ０
作 用来实现低频磁场的屏蔽。 工作 接地。控 制系统 中的基 准电位是回路 工作 的参考 电位 ， 电位 的连线称 为工 作地 ， 基准 通常是控制 回路 直流电源的零 线。工作地和大 地 的连接一 般有三种方式： 分别为浮地方式 、 直 接接地 方式 和电容接 地方 式。 ① 浮地 方式 采用浮地方式的优点是： 一般可以使浮地 系统 对地的 电阻很大 ， 的分布 电容很 小 ， 对地 这 样就 可以使系统不受大地 电流 的影 响 ， 高了 提 系统 的抗干扰能力 ，且如果同一 回路 的两条 线 距离 比较近 ，外部引起的共模骚扰在两条线上 的表 现应该很接近 ，即如果两条线的对地分 布 参数 基本对称 ，则同一 回路上 的差模骚扰将很 小 ， 系统 被影响的情况将有所缓 和。但 是 ， 从而 浮地 方式的有效性取决于实际 的悬浮程 度。实 践证 明 ， 大的电子设备系统 因为有较大 的对 较 地分 布电容 ， 时很 难实现真正的悬浮 。所 以 ， 有 采用浮地供 电的系统的布置一定要在设计 的时
它干扰频率分量通过，因此，对于抑制干扰而 言， 它具有其它技术难 以起到的作用。 对微机继 电保护装 置而言 ，由于干扰较强 的快速瞬变骚 扰进入 到装 置后主要表现为传导骚 扰，所 以应 首先考虑使用性能优 良的滤波器来消除。 ４ ． ２微机继电保护装置的滤波 传导骚扰是不可能完全消除 的。设置滤波 器的 目的在 于尽 量将骚扰衰减到某—个要求的 技术水平 ， 于外部骚扰而言 ， 如对 不得导致装置 工作故障 。在 主要表现特征为 电场 的各类电磁 骚扰 中， 快速瞬 变骚扰是 比较严重 的一类 ， 其频 率成分最高可考虑到 ４０ Ｈ ， ０Ｍ ｚ 在有条件的场合 应尽可能地采用低通滤波器， 实际的使用当中，

微机继电保护的优点及抗干扰措施微机继电保护系统是一种高性能的电力保护装置，具有很多优点和抗干扰措施。

下面将介绍微机继电保护的优点以及如何进行抗干扰。

优点：1. 灵敏度高：微机继电保护系统采用了高速的信号处理器和先进的算法，可以实时采集和处理电力系统的各种参数信息，并对异常故障进行快速识别和定位，保证电力系统的安全运行。

2. 可靠性高：微机继电保护系统的硬件部分采用了高可靠的元器件和耐用的连线，同时具备自动恢复和自检功能，能够有效地防止故障和错误的发生。

3. 适应性强：微机继电保护系统可以根据不同的电力系统进行灵活的配置和调整，以适应各类电力设备和工况要求。

可以通过软件升级进行功能扩展和系统优化，保证系统与时俱进。

4. 远程监控和控制：微机继电保护系统可以通过通信网络远程监控和控制电力系统的运行状况，及时了解系统故障和异常情况，并采取相应的措施进行处理，提高电力系统的安全性和稳定性。

5. 数据存储和分析：微机继电保护系统能够对电力系统的各类参数进行实时采集和存储，通过数据分析和处理，可以提供系统运行状况的详细报告和分析结果，方便运维人员进行故障诊断和性能优化。

抗干扰措施：1. 信号滤波：微机继电保护系统会对输入的信号进行滤波处理，滤除高频和低频噪声，减少干扰对保护装置的影响。

2. 信号抗干扰技术：采用差动信号采集和抗干扰算法，对干扰信号进行抑制和补偿，提高系统的抗干扰能力。

3. 屏蔽技术：对传输线路进行屏蔽处理，减少外界电磁辐射对信号的干扰，提高系统的稳定性和可靠性。

4. 系统地线：合理设置系统地线，减少干扰信号的传输和传播，提高系统的抗干扰能力。

5. 整流滤波：对输入的交流信号进行整流和滤波处理，减少因电网电压波动和谐波干扰引起的误动作和误保护。

6. 故障检测和自动融合：微机继电保护系统通过故障诊断算法和自动融合技术，在检测到干扰信号或故障时，会自动屏蔽干扰源或启动备用保护装置，确保系统的可靠性和稳定性。

微机继电保护的优点及抗干扰措施微机继电保护技术是电力系统保护领域中的重要技术之一。

相对于传统的机电式继电保护技术，微机继电保护具有以下优点：1. 精度高：微机继电保护采用数字化技术，其精度高于传统的机电式继电保护技术，能够提高电力系统的安全性能。

2. 面板化显示：微机继电保护设备通常采用液晶显示器，能够直观地显示系统的各项参数，方便运维人员进行系统监控。

3. 功能强大：微机继电保护系统功能丰富，可以满足电力系统维护的多种需求，如故障录波、事件记录、跳闸原因诊断等。

4. 通信能力：微机继电保护系统可以实现与其他设备的数据通信，如与遥控台、RTU等进行联网通信，从而实现远程维护和控制。

在使用微机继电保护技术的过程中，为了避免干扰，需要采取一些抗干扰措施：1. 设备布局优化：在设备的布局上，应当尽可能地避免慢速和高频电磁干扰源与微机继电保护设备的距离过近，可以采用隔离、放置屏蔽罩等方式来保证设备的正常运转。

2. 信号屏蔽：对于微机继电保护设备接收的干扰信号，可以采用软件滤波等方式将其滤除，从而保证接收到的信号的真实性和可靠性。

3. 地线系统优化：在微机继电保护设备中，地线较短、厚度较宽，能够有效地减少串扰，降低信号损耗。

因此，在设计时应当充分考虑地线系统的优化。

4. 信号隔离：为了保护微机继电保护设备不受外部干扰，可以采用信号隔离技术将不同信号进行隔离，从而保证各个信号之间不会相互影响。

综上所述，微机继电保护技术在电力系统保护领域起着重要的作用，具有精度高、功能强大、面板化显示、通信能力等优点。

在使用过程中，需要采取一些抗干扰措施来保证设备的正常运转。

微机继电保护的干扰及其防范对策摘要：随着线路电压级别升高，半导体元件大规模使用，让二次回路以及设备中的干扰问题目益突出。

我们需要在整体上做好继电保护设备自身防干扰能力，特别是微机保护抗干扰能力，在先期设计以及安装与施工时尽量对干扰种类估计全面，把干扰降到最低。

关键词：微机继电保护；干扰；防范对策1 微机继电保护装置的优点介绍1.1性能优点微机继电保护装置对于电力系统的保护均是由微机进行程序控制，所以对该装置的控制稳定性要求非常高，而且还可以对电力系统故障进行准确的判断和较准确的自我诊断分析。

微机继电保护装置由于自我处理能力很强，所以可以排除外界的干扰，对自身的硬件进行检测，确保其良好的功能。

1.2应用灵活优势微机继电器对于电力系统的保护上，其主要的性能都是由软件进行逻辑控制而完成，根据不同的原理对电力系统进行保护，所以微机继电器装置如果需要对不同的原理功能保护较之传统的方法更优。

而且微机继电器装置在保护电力系统的过程中其所具有的通用性和灵活性更高，因此其灵活性是当前继电器装置的重要特色优势。

1.3远程控制优势微机继电器装置在保护电力系统是是通过串行通信，将变电站的微机监控与微机继电器装置联通通信，并且通过微机继电器装置进行信息交流。

交流过程中可以对继电器进行控制，从而实现了远程控制。

由于微机继电器装置具有远程控制的优势，所以微机继电器装置对整个电力系统的保护可以做到全面监控、远程控制，从而实现了对监控死角的有效控制，为电力系统的安全提供了非常重要的保障。

2 微机型继电保护装置产生干扰的基本情况2.1微机型继电保护装置干扰产生的原因微机型继电保护装置产生干扰的原因主要是由于装置系统内部发生接地事故、倒闸操作不当以及受到雷击等因素，使微机型继电保护装置受到干扰，产生干扰问题，之后会通过电流发生回路、交流电压变化、信号传递编号、控制回路的电缆等方式，使干扰产生的电压进入到二次设备，从而使微机型继电保护装置在读写程序时出现问题，最终导致微机的CPU执行未设定的程序或者使微机进行死循环。

保护装置抗干扰措施保护装置抗干扰措施，是指在电力系统中为了维护系统稳定和安全运行，保证保护装置的准确可靠动作，防止干扰信号对其产生不良影响所采取的措施。

保护装置具有抗干扰能力是电力系统正常运行和安全稳定的重要保障。

电力系统中存在各种干扰源，如雷电、电磁场干扰、电磁辐射等。

这些干扰源会对保护装置的信号传输和动作产生干扰，导致误动作或无法动作，从而影响系统的可靠性和运行安全。

因此，为了提高保护装置的抗干扰能力，采取以下措施是十分必要的。

首先，采取合理的电气连接和布线设计。

保护装置的电气连接和布线设计应符合电力系统的要求和规范。

应避免保护装置与其他信号线或强电设备电缆共通敷设，以减少互相干扰。

另外，还应合理选择导线截面积和材料，以降低干扰信号的传输和扩散。

其次，加强屏蔽和隔离设计。

采取屏蔽和隔离措施可以减少干扰信号对保护装置的影响。

例如，在保护装置的输入和输出端加装屏蔽罩，可以阻止外部电磁场的干扰。

此外，还可以利用隔离变压器、隔离光耦等设备，将保护装置与外界隔离，以降低干扰。

再次，选用可靠的信号处理技术和算法。

信号处理技术和算法对于提高保护装置的抗干扰能力至关重要。

应选用抗噪声、抗干扰能力较强的信号处理技术，如滤波、采样定值和快速傅里叶变换等。

同时，还需要优化算法，增强抗干扰能力，提高保护装置的灵敏度和动作准确性。

此外，加强设备的维护和检修也是提高保护装置抗干扰能力的重要手段。

保护装置应定期进行维护和检修，如清洁设备，检查连接和电气性能，确保其正常运行。

同时，对于老化设备或存在故障的设备，应及时更换或修复，以保证保护装置的可靠性和可用性。

最后，加强人员培训和技能提升。

电力系统维护人员应接受相关培训，提高对保护装置的了解和运维能力。

他们应具备一定的电气知识和信号处理技术，能够快速判断和处理保护装置的故障和干扰问题。

总之，保护装置抗干扰措施是电力系统中十分重要的一环。

通过合理的电气连接和布线设计、加强屏蔽和隔离设计、选用可靠的信号处理技术和算法、加强设备的维护和检修以及加强人员培训和技能提升等措施，可以提高保护装置的抗干扰能力，确保电力系统的稳定和安全运行。

微机继电保护的优点及抗干扰措施微机继电保护是一种利用微处理器和数字电子技术实现的新型继电保护装置。

相比于传统的电磁式继电保护装置，微机继电保护具有以下优点：1. 高可靠性：微机继电保护采用数字电子技术，具有较高的可靠性。

数字电子元件稳定可靠，寿命长，相对于传统的机械继电器和电磁元件，其故障率更低，减少了由于元件故障引起的保护误动和漏动的可能性，提高了电力系统的可靠性。

2. 灵敏度高：微机继电保护能够采集电力系统中各种电量的实时数据，并以高速、高精度进行处理。

通过灵敏度高的微机算法，可以实现对各种异常情况的快速判断和定位。

微机继电保护还能够根据电力系统的实际情况进行参数调整，提高保护的适用性和可调性。

3. 功能强大：微机继电保护具有丰富的保护功能。

除了常见的过载、短路、接地故障等保护功能以外，还可以实现电气距离保护、差动保护、方向保护、变压器保护、母线保护等复杂的保护功能。

微机继电保护还可以与通信系统进行联动，实现远程监视和控制。

4. 易于操作和维护：微机继电保护具有友好的人机界面，可以通过触摸屏、键盘等方式进行操作。

操作界面直观明了，操作简便，能够快速调整保护参数。

微机继电保护还能够进行自检和自校验，能够自动检测继电器的工作状态和电源状态，提供故障自诊断功能，大大方便了设备的维护和维修。

为了保证微机继电保护的正常工作，还需要采取一系列的抗干扰措施，主要包括以下几个方面：1. 绝缘措施：微机继电保护的所有输入和输出接口都需要进行绝缘处理，以免因系统的绝缘不良导致的电磁干扰。

2. 屏蔽措施：对关键线路进行屏蔽处理，减少外界电磁干扰的影响。

可以采用屏蔽箱或者屏蔽线缆来实现。

3. 地线措施：采用合适的地线接法，通过对接地电阻的合理选择和接地引线的良好连接，减少外界干扰对于系统的影响。

4. 滤波措施：对于输入输出线路，可以通过增加滤波器来滤波，减少高频干扰对系统性能的影响。

5. 定位措施：安装微机继电保护时，应尽量靠近受保护对象，减少接线的长度，减小传输过程中干扰信号的影响。
