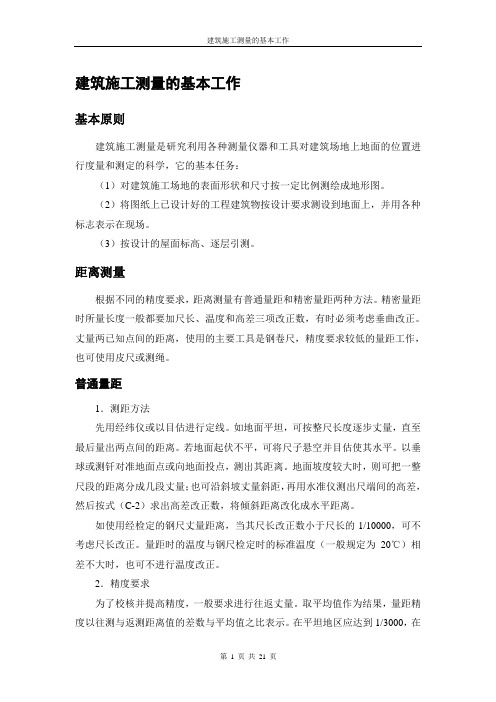

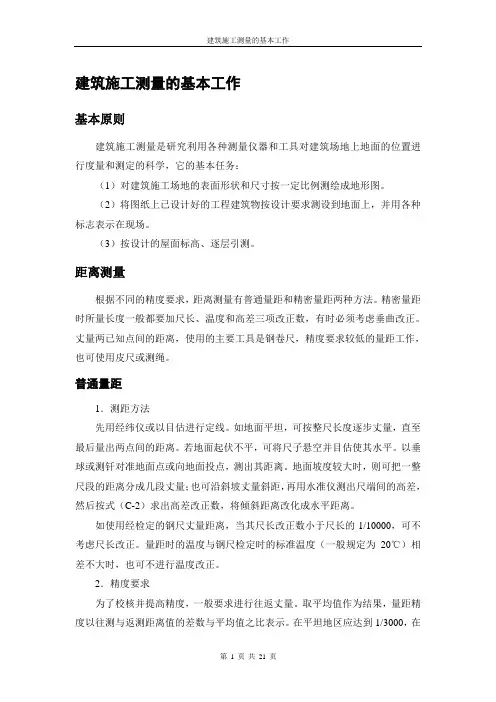

建筑施工测量的基本工作基本原则建筑施工测量是研究利用各种测量仪器和工具对建筑场地上地面的位置进行度量和测定的科学,它的基本任务:(1)对建筑施工场地的表面形状和尺寸按一定比例测绘成地形图。
(2)将图纸上已设计好的工程建筑物按设计要求测设到地面上,并用各种标志表示在现场。
(3)按设计的屋面标高、逐层引测。
距离测量根据不同的精度要求,距离测量有普通量距和精密量距两种方法。
精密量距时所量长度一般都要加尺长、温度和高差三项改正数,有时必须考虑垂曲改正。
丈量两已知点间的距离,使用的主要工具是钢卷尺,精度要求较低的量距工作,也可使用皮尺或测绳。
普通量距1.测距方法先用经纬仪或以目估进行定线。
如地面平坦,可按整尺长度逐步丈量,直至最后量出两点间的距离。
若地面起伏不平,可将尺子悬空并目估使其水平。
以垂球或测钎对准地面点或向地面投点,测出其距离。
地面坡度较大时,则可把一整尺段的距离分成几段丈量;也可沿斜坡丈量斜距,再用水准仪测出尺端间的高差,然后按式(C-2)求出高差改正数,将倾斜距离改化成水平距离。
如使用经检定的钢尺丈量距离,当其尺长改正数小于尺长的1/10000,可不考虑尺长改正。
量距时的温度与钢尺检定时的标准温度(一般规定为20℃)相差不大时,也可不进行温度改正。
2.精度要求为了校核并提高精度,一般要求进行往返丈量。
取平均值作为结果,量距精度以往测与返测距离值的差数与平均值之比表示。
在平坦地区应达到1/3000,在起伏变化较大地区要求达到1/2000,在丈量困难地区不得大于1/1000。
精密量距1.测距方法先用经纬仪进行直线方向,清除视线上的障碍,然后沿视线方向按每整尺段(即钢尺检定时的整长)设置传距桩。
最好在桩顶面钉上白铁片,并画出十字线的标记。
所使用之钢尺在开始量距前应先打开,使与空气接触,经10min后方可进行量距。
前尺以弹簧秤施加与钢尺检定时相同的拉力,后尺则以厘米分划线对准桩顶标志,当钢尺达到稳定时,前尺对好桩顶标志,随即读数;随后后尺移动1~2cm分划线重新对准桩顶标志,再次读数;一般要求读出三组读数。
10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网,是为测图而建立的,有时并未考虑施工的需要,所以控制点的分布、密度和精度,都难以满足施工测量的要求;另外,在平整场地时,大多控制点被破坏。
因此施工之前,在建筑场地应重新建立专门的施工控制网。
1.施工控制网的分类施工控制网分为平面控制网和高程控制网两种。
(1)施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。
①三角网 对于地势起伏较大,通视条件较好的施工场地,可采用三角网。
②导线网 对于地势平坦,通视又比较困难的施工场地,可采用导线网。
③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地,可采用建筑方格网。
④建筑基线 对于地势平坦且又简单的小型施工场地,可采用建筑基线。
(2)施工高程控制网 施工高程控制网采用水准网。
2.施工控制网的特点a .与测图控制网相比,施工控制网具有控制范围小、控制点密度大、精度要求高b .受干扰大,使用频繁。
二、施工场地的平面控制测量1.施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系,其坐标轴与主要建筑物主轴线平行或垂直,以便用直角坐标法进行建筑物的放样。
施工控制测量的建筑基线和建筑方格网一般采用施工坐标系,而施工坐标系与测量坐标系往往不一致,因此,施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。
如图所示,设xoy 为测量坐标系,x′o′y′为施工坐标系,xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标,α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。
设已知P 点的施工坐标为(x′P 、y′P ),则可按下式将其换算为测量坐标(xP 、yP ):'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标,则可按下式将其换算为施工坐标:''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2.建筑基线建筑基线是建筑场地的施工控制基准线,即在建筑场地布置一条或几条轴线。
民⽤建筑测量基础知识第⼗章民⽤建筑施⼯测量民⽤建筑施⼯测量主要包括放样、基础施⼯测量、墙体⼯程施⼯测量以及使⽤基础⽪数杆和墙体轴线测设等。
第⼀节概述民⽤建筑是指供⼈们居住、⽣活和进⾏社会活动⽤的建筑物,如住宅、医院、办公楼和学校等,民⽤建筑分为单层、低层(2~3层)、多层(4~8层)和⾼层(9层以上)。
因民⽤建筑的类型、结构和层数各不相同,因⽽施⼯测量的⽅法和精度要求也有所不同,民⽤建筑施⼯测量就是按照设计的要求将民⽤建筑的平⾯位置和⾼程测设出来。
施⼯测量的过程主要包括建筑物定位、细部轴线放样、基础施⼯测量和墙体⼯程施⼯测量等。
在进⾏施⼯测量前,应做好以下准备⼯作。
⼀、熟悉设计图纸设计图纸是施⼯测量的主要依据,测设前应充分熟悉各种有关的设计图纸,了解施⼯建筑物与相邻地物的相互关系以及建筑物本⾝的内部尺⼨关系,准确⽆误地获取测设⼯作中所需要的各种定位数据。
与测设⼯作有关的设计图纸主要如下。
1.建筑总平⾯图如图10-1所⽰,建筑总平⾯图给出了建筑场地上所有建筑物和道路的平⾯位置及其主要点的坐标,标出了相邻建筑物之间的尺⼨关系,注明了各栋建筑物室内地坪⾼程,是测设建筑物总体位置和⾼程的重要依据。
图10-1 建筑总平⾯图2.建筑平⾯图建筑平⾯图标明了建筑物⾸层、标准层等各楼层的总尺⼨,以及楼层内部各轴线之间的尺⼨关系,如图10-2所⽰,它是测设建筑物细部轴线的依据。
3.基础平⾯图及基础详图如图l0-3所⽰,基础平⾯图及基础详图标明了基础形式、基础平⾯布置、基础中⼼或中线的位置、基础边线与定位轴线之间的尺⼨关系、基础横断⾯的形状和⼤⼩以及基础不同部位的设计标⾼等,它是测设基槽(坑)开挖边线和开挖深度的依据,也是基础定位及细部放样的依据。
图10-2 建筑平⾯图图10-3 基础平⾯图及基础详图4.⽴⾯图和剖⾯图如图l0-4所⽰,⽴⾯图和剖⾯图标明了室内地坪、门窗、楼梯平台、楼板、屋⾯及屋架等的设计⾼程,这些⾼程通常是以±0.000标⾼为起算点的相对⾼程,它是测设建筑物各部位⾼程的依据。
第十章施工测量的基本工作1、什么是放样?放样的基本任务是什么?答:通过测量工作把设计的待建物的位置和形状在实地标定出来,叫做放样、测设或定位。
放样的基本任务是将图纸上设计的建筑物、构筑物的平面位置和高程,按照设计要求,以一定的精度标定到实地上,以便据此施工。
放样是设计和施工之间的桥梁。
2、放样与测定的区别是什么?答:(1)放样是测量的逆过程。
通常意义上的测量是对实地上已埋设标志的未知点用测量仪器进行观测,从而得到角度、距离和高差等数据;放样则是根据设计点与已知点间的角度、距离和高差,用测量仪器测定出设计点的实地位置,并埋设标志。
3、角度放样的方法有哪些,如何操作?答:(1)正倒镜分中法如图1所示,A、B为现场已定点,欲定出AP方向使β∠BAP,具体步骤如下:=将经纬仪安置在A点,盘左后视B点并读取水平度盘的读数a(或配制水平度盘读数为零),转动照准部使水平度盘读数为βb,式中正负号视P点在AB线的左方=a±图1 正倒镜分中法还是右方而定,左方为负,右方为正。
在视线方向上适当位置定出P1点;然后盘右后视B点,用上述方法再次拨角并在视线上定出P2点,定出P1、P2的中点P,则∠BAP就是要放样的β角。
(2)多测回修正法先按正倒镜分中法在实地定出P′点,如图所示。
以P′为过渡点,根据放样精度选用必要的测回数实测角度∠BAP′,取各测回平均角值为β′,则角度修正值 Δβ=β-β′。
将Δβ转换为P ′点的垂距来修正角值,垂距计算公式为:P A P P '⋅∆='ρβ式中,ρ=206265″,Δβ以秒为单位。
长度 AP ′可用尺概略丈量。
将P ′垂直于AP ′方向偏移PP ′定出P 点,则∠BAP 即为放样之β角。
实际放样时应注意点位的改正方向。
4、如何进行距离放样?答:距离放样是在量距起点和量距方向确定的条件下,自量距起点沿量距方向丈量已知距离定出直线另一端点的过程。
采用尺量法距离放样,当距离值不超过一尺段时,由量距起点沿已知方向拉平尺子,按已知距离值在实地标定点位。
第十章施工测量(基本测设、场地测量、建筑施工测量)单选题1、施工测量必须遵守的原则是(B)。
A.先部后控制B.先控制后部C.从基线到方格网D.从高程到平面2、下列关于施工测设精度要求说法正确的是(C)。
A.钢结构建筑物的测设精度要求低于钢筋砼结构建筑物B.民用建筑、非装配式浇灌施工建筑物的测设精度高于工业厂房、装配式建筑物C.高层建筑物的测设精度高于低层建筑物D.以上说法都不对3、下列关于施工测量基本思想的说法正确的是(B)。
A.明确定位元素,处理定位元素,测定点位标志B.检查定位元素,对定位元素进行处理,把拟定点位测定到实地C.注意环境结合实际,技术措施灵活可靠D.以上说法都不对4、施工测量的精度最终体现在(B)。
A.测量仪器的精确度B.施工点位的精度C.测量规范的精度要求D.观测者的技术5、施工测量的精度应根据(A)进行施工测量。
A.工程设计和施工的精度要求B.控制点的精度C.地形D.环境6、建筑工程施工测量的基本工作是(B)。
A.测图B.测设C.用图D.识图7、施工测量的内容不包括(C)。
A.控制测量B.放样C.测图D.竣工测量8、施工放样与测图相比,其精度要求(D)。
A.相近B.相同C.相对要低D.相对要高9、测量放线是(C)。
A.测量过程B.放线过程C.测图的逆过程D.测角与丈量过程10、施工测量应首先建立施工控制网,测设建筑物的主轴线,然后根据主轴线测设建筑物的(B)。
A.建筑基线B.细部点C.控制点D.高程11、施工控制网的精度要求决定于工程的性质,确定的基本原则是满足限差要求,一般为限差的(C)。
A.1/2B.1/4C.1/6D.1/812、施工放样的基本工作包括测设( A )。
A.水平角、水平距离与高程B.水平角与水平距离C.水平角与高程D.水平距离与高程13、测设的基本工作是测设已知的(B)、水平角和高程。
A.空间距离B.水平距离C.空间坐标D.平面坐标14、施工测量的基本工作是测设点的( A )。
第十章施工测量(基本测设、场地测量、建筑施工测量)单选题1、施工测量必须遵守的原则是(B)。
A.先部后控制B.先控制后部C.从基线到方格网D.从高程到平面2、下列关于施工测设精度要求说法正确的是(C)。
A.钢结构建筑物的测设精度要求低于钢筋砼结构建筑物B.民用建筑、非装配式浇灌施工建筑物的测设精度高于工业厂房、装配式建筑物C.高层建筑物的测设精度高于低层建筑物D.以上说法都不对3、下列关于施工测量基本思想的说法正确的是(B)。
A.明确定位元素,处理定位元素,测定点位标志B.检查定位元素,对定位元素进行处理,把拟定点位测定到实地C.注意环境结合实际,技术措施灵活可靠D.以上说法都不对4、施工测量的精度最终体现在(B)。
A.测量仪器的精确度B.施工点位的精度C.测量规范的精度要求D.观测者的技术5、施工测量的精度应根据(A)进行施工测量。
A.工程设计和施工的精度要求B.控制点的精度C.地形D.环境6、建筑工程施工测量的基本工作是(B)。
A.测图B.测设C.用图D.识图7、施工测量的内容不包括(C)。
A.控制测量B.放样C.测图D.竣工测量8、施工放样与测图相比,其精度要求(D)。
A.相近B.相同C.相对要低D.相对要高9、测量放线是(C)。
A.测量过程B.放线过程C.测图的逆过程D.测角与丈量过程10、施工测量应首先建立施工控制网,测设建筑物的主轴线,然后根据主轴线测设建筑物的(B)。
A.建筑基线B.细部点C.控制点D.高程11、施工控制网的精度要求决定于工程的性质,确定的基本原则是满足限差要求,一般为限差的(C)。
A.1/2B.1/4C.1/6D.1/812、施工放样的基本工作包括测设( A )。
A.水平角、水平距离与高程B.水平角与水平距离C.水平角与高程D.水平距离与高程13、测设的基本工作是测设已知的(B)、水平角和高程。
A.空间距离B.水平距离C.空间坐标D.平面坐标14、施工测量的基本工作是测设点的( A )。
第十章 施工测量的基本工作
1、什么是放样?放样的基本任务是什么?
答:通过测量工作把设计的待建物的位置和形状在实地标定出来,叫做放样、测设或定位。
放样的基本任务是将图纸上设计的建筑物、构筑物的平面位置和高程,按照设计要求,以一定的精度标定到实地上,以便据此施工。
放样是设计和施工之间的桥梁。
2、放样与测定的区别是什么?
答:(1)放样是测量的逆过程。
通常意义上的测量是对实地上已埋设标志的未知点用测量仪器进行观测,从而得到角度、距离和高差等数据;放样则是根据设计点与已知点间的角度、距离和高差,用测量仪器测定出设计点的实地位置,并埋设标志。
3、角度放样的方法有哪些,如何操作?
答:(1)正倒镜分中法
如图1所示,A 、B 为现场已定点,欲定出AP 方向使
β=∠BAP ,具体步骤如下:
将经纬仪安置在A 点,盘左后视B 点并读取水平度盘
的读数a (或配制水平度盘读数为零),转动照准部使水平
度盘读数为β±=a b ,式中正负号视P 点在AB 线的左方
还是右方而定,左方为负,右方为正。
在视线方向上适当
位置定出P 1点;然后盘右后视B 点,用上述方法再次拨角并在视线上定出P 2点,定出P 1、P 2的中点P ,则∠BAP 就是要放样的β角。
(2)多测回修正法
先按正倒镜分中法在实地定出P ′点,如图所示。
以
P ′为过渡点,根据放样精度选用必要的测回数实测角度∠
BAP ′,取各测回平均角值为β′,则角度修正值
Δβ=β-β′。
将Δβ转换为P ′点的垂距来修正角值,垂距计算公式为:P A P P '⋅∆='ρβ
式中,ρ=206265″,Δβ以秒为单位。
长度 AP ′可用尺概略丈量。
将P ′垂直于AP ′方向偏移PP ′定出P 点,则∠BAP 即为放样之β角。
实际放样时应注意点位的改正方向。
4、如何进行距离放样?
答:距离放样是在量距起点和量距方向确定的条件下,自量距起点沿量距方向丈量已知距离定出直线另一端点的过程。
采用尺量法距离放样,当距离值不超过一尺段时,由量距起点沿已知方向拉平尺子,按已知距离值在实地标定点位。
如果距离较长时,则按第四章第一节钢尺量距的方法,自量距起点沿已知方向定线、依次丈量各尺段长度并累加,至总长度等于已知距离时标定点位。
为避免出错,通常需丈量两次,并取中间位置为放样结果。
这种方法只能在精度要求不高的情况下使用。
5、平面点位的基本放样方法有哪几种,如何实施?
答:有极坐标法、角度交会法、距离交会法、直角坐标法、方向线交会法
实施方法请参考《测量学》教材相关内容。
6、已知控制点的坐标为:A(1000.000,1000.000)、B (1108.356,1063.233),欲确定
Q 图1 正倒镜分中法
(1025.465,938.315)的平面位置。
试计算以极坐标法放样Q 点的测设数据(仪器安置于A 点)。
7、高程放样有哪几种情况,每种情况下采用怎样的方法测设?
答:一般高程点放样,深基坑的高程放样,高墩台的高程放样
一般高程点放样:如图1所示,A 为已知点,其高程为H A ,欲在B 点定出高程为H B 的位置。
具体放样过程为:先在B 点打一长木桩,将水准仪安置在A 、B 之间,在A 点立水准尺,后视A 尺并读数a ,计算B 处水准尺应有的前视读数b :
B A H a H b -+=)(
靠B 点木桩侧面竖立水准尺,上下移
动水准尺,当水准仪在尺上的读数恰好为
b 时,在木桩侧面紧靠尺底画一横线,此
横线即为设计高程H B 的位置。
如果放样点是一批设计高程均为H B
的待定点,可先选择一根长度适当的木条
立于已知水准点A 上,按观测者指挥在木条上标出水准仪视线高位置,然后用钢卷尺从该标记向上量取B A H H H -=∆并划一红线(如果ΔH 为负值时,则向下量)。
把划有红线的木条立在放样位置,上下移动木条,直到望远镜十字丝横丝与木条上的红线重合为止,这时木条底面就是设计高程H B 的位置。
移动木条到其它放样位置,按同样的操作方法可放样出所有设计高程为H B 的点。
深基坑的高程放样,
如图2所示首先计算:
()B A H a b a H b ---+=2112
上下移动水准尺,当读数为b 2时,尺子
底部所在位置即为H B
高墩台的高程放样
如图3所示首先计算: )(a H H b A B +-=倒
上下移动水准尺,当读数为b 2时,尺子底部所在位
置即为H B
图1 一般高程放样
图2 深基坑的高程放样
图3 高墩台的高程放样。
