三相半桥逆变和全桥逆变介绍和参数对比

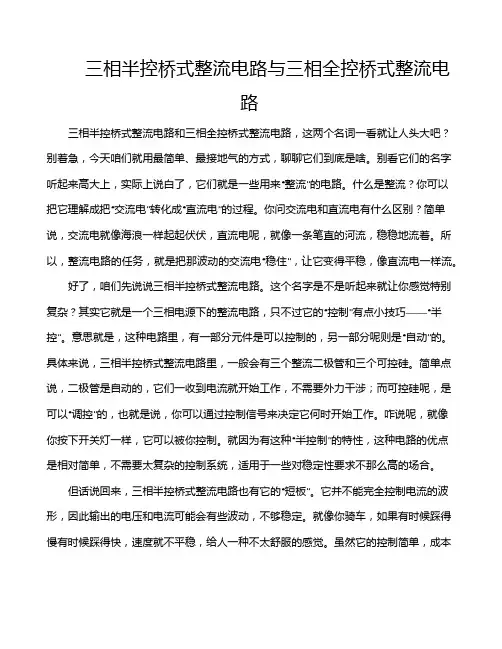

三相半控桥式整流电路与三相全控桥式整流电路三相半控桥式整流电路和三相全控桥式整流电路，这两个名词一看就让人头大吧？别着急，今天咱们就用最简单、最接地气的方式，聊聊它们到底是啥。

别看它们的名字听起来高大上，实际上说白了，它们就是一些用来“整流”的电路。

什么是整流？你可以把它理解成把“交流电”转化成“直流电”的过程。

你问交流电和直流电有什么区别？简单说，交流电就像海浪一样起起伏伏，直流电呢，就像一条笔直的河流，稳稳地流着。

所以，整流电路的任务，就是把那波动的交流电“稳住”，让它变得平稳，像直流电一样流。

好了，咱们先说说三相半控桥式整流电路。

这个名字是不是听起来就让你感觉特别复杂？其实它就是一个三相电源下的整流电路，只不过它的“控制”有点小技巧——“半控”。

意思就是，这种电路里，有一部分元件是可以控制的，另一部分呢则是“自动”的。

具体来说，三相半控桥式整流电路里，一般会有三个整流二极管和三个可控硅。

简单点说，二极管是自动的，它们一收到电流就开始工作，不需要外力干涉；而可控硅呢，是可以“调控”的，也就是说，你可以通过控制信号来决定它何时开始工作。

咋说呢，就像你按下开关灯一样，它可以被你控制。

就因为有这种“半控制”的特性，这种电路的优点是相对简单，不需要太复杂的控制系统，适用于一些对稳定性要求不那么高的场合。

但话说回来，三相半控桥式整流电路也有它的“短板”。

它并不能完全控制电流的波形，因此输出的电压和电流可能会有些波动，不够稳定。

就像你骑车，如果有时候踩得慢有时候踩得快，速度就不平稳，给人一种不太舒服的感觉。

虽然它的控制简单，成本低，但对于那些要求高质量电源的场合，比如一些高精度的设备，这种电路就显得有点不够用。

没办法，谁让它只是“半控”呢？说完了三相半控桥式整流电路，咱们再看看三相全控桥式整流电路。

顾名思义，这个“全控”可不简单，它的控制完全掌握在手中。

这种电路中的每一个元件——不管是整流二极管还是可控硅，都能按照预定的时间点被控制。

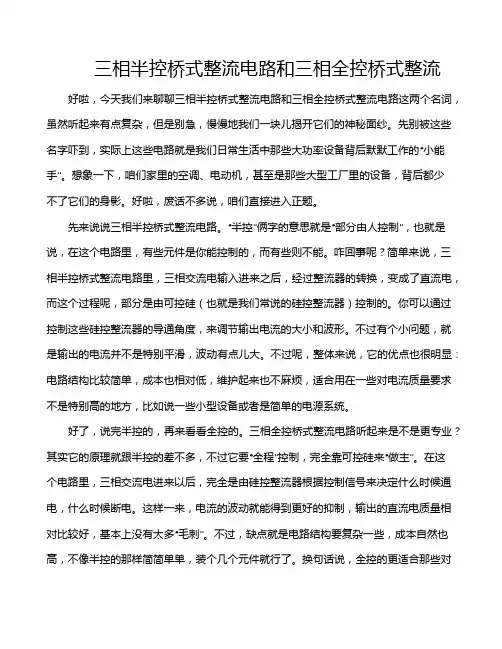

三相半控桥式整流电路和三相全控桥式整流好啦，今天我们来聊聊三相半控桥式整流电路和三相全控桥式整流电路这两个名词，虽然听起来有点复杂，但是别急，慢慢地我们一块儿揭开它们的神秘面纱。

先别被这些名字吓到，实际上这些电路就是我们日常生活中那些大功率设备背后默默工作的“小能手”。

想象一下，咱们家里的空调、电动机，甚至是那些大型工厂里的设备，背后都少不了它们的身影。

好啦，废话不多说，咱们直接进入正题。

先来说说三相半控桥式整流电路。

“半控”俩字的意思就是“部分由人控制”，也就是说，在这个电路里，有些元件是你能控制的，而有些则不能。

咋回事呢？简单来说，三相半控桥式整流电路里，三相交流电输入进来之后，经过整流器的转换，变成了直流电，而这个过程呢，部分是由可控硅（也就是我们常说的硅控整流器）控制的。

你可以通过控制这些硅控整流器的导通角度，来调节输出电流的大小和波形。

不过有个小问题，就是输出的电流并不是特别平滑，波动有点儿大。

不过呢，整体来说，它的优点也很明显：电路结构比较简单，成本也相对低，维护起来也不麻烦，适合用在一些对电流质量要求不是特别高的地方，比如说一些小型设备或者是简单的电源系统。

好了，说完半控的，再来看看全控的。

三相全控桥式整流电路听起来是不是更专业？其实它的原理就跟半控的差不多，不过它要“全程”控制，完全靠可控硅来“做主”。

在这个电路里，三相交流电进来以后，完全是由硅控整流器根据控制信号来决定什么时候通电，什么时候断电。

这样一来，电流的波动就能得到更好的抑制，输出的直流电质量相对比较好，基本上没有太多“毛刺”。

不过，缺点就是电路结构要复杂一些，成本自然也高，不像半控的那样简简单单，装个几个元件就行了。

换句话说，全控的更适合那些对电流要求比较高，或者是需要稳定电源的大型设备，比如说工业生产中的电焊机、大型电动机等等。

说到这里，大家可能会问，那到底怎么选呢？其实选择全控还是半控，要看你的需求。

你如果是个小作坊，或者家里想装个简单的电源，三相半控桥式整流电路就能满足了。

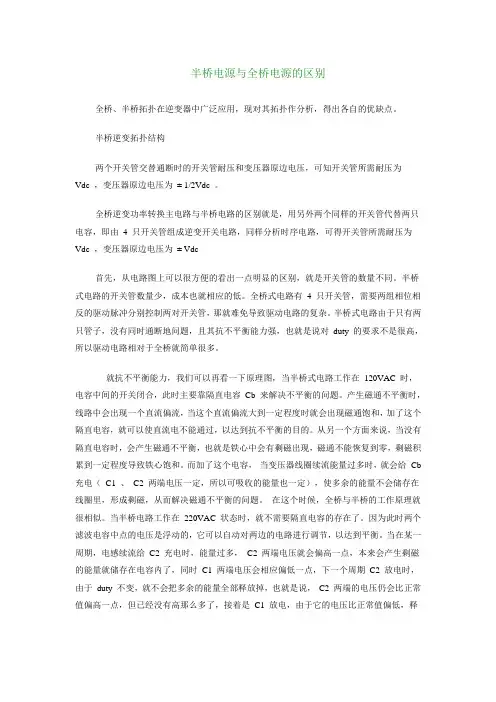

半桥电源与全桥电源的区别全桥、半桥拓扑在逆变器中广泛应用，现对其拓扑作分析，得出各自的优缺点。

半桥逆变拓扑结构两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为Vdc ，变压器原边电压为± 1/2Vdc 。

全桥逆变功率转换主电路与半桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由 4 只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为Vdc ，变压器原边电压为± Vdc首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。

半桥式电路的开关管数量少，成本也就相应的低。

全桥式电路有 4 只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。

半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty 的要求不是很高，所以驱动电路相对于全桥就简单很多。

就抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120VAC 时，电容中间的开关闭合，此时主要靠隔直电容Cb 来解决不平衡的问题。

产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。

从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。

而加了这个电容，当变压器线圈续流能量过多时，就会给Cb 充电（C1 、C2 两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。

在这个时候，全桥与半桥的工作原理就很相似。

当半桥电路工作在220VAC 状态时，就不需要隔直电容的存在了。

因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。

当在某一周期，电感续流给C2 充电时，能量过多，C2 两端电压就会偏高一点，本来会产生剩磁的能量就储存在电容内了，同时C1 两端电压会相应偏低一点，下一个周期C2 放电时，由于duty 不变，就不会把多余的能量全部释放掉，也就是说，C2 两端的电压仍会比正常值偏高一点，但已经没有高那么多了，接着是C1 放电，由于它的电压比正常值偏低，释放的能量也会少一些，继续使C2 两端电压降低，直至达到一个新的平衡。

半桥逆变和全桥逆变
半桥逆变器和全桥逆变器是两种常见的逆变器拓扑结构，用于将直流电源转换为交流电源。

半桥逆变器：
半桥逆变器使用两个MOSFET或IGBT开关管来控制，实现
直流电源的逆变。

其工作原理是将直流电源接在两个开关管之间，通过交替开关两个开关管，以改变电路的电压极性，从而实现交流输出。

半桥逆变器具有简单的电路结构和控制电路，适用于小功率应用。

然而，由于只有一个开关管用于控制电流流向，其输出电压波形可能存在较高的谐波失真。

全桥逆变器：
全桥逆变器使用四个MOSFET或IGBT开关管来控制，实现
更高功率的逆变功能。

其工作原理是通过配对的开关管，将直流电源接在两端绕组之间，通过周期性地切断和极性反向电压，实现交流输出。

全桥逆变器具有更高的效率和较低的谐波失真，适用于中高功率应用。

但是，全桥逆变器的控制电路较为复杂，通常需要使用PWM技术来实现精确的电压和频率控制。

综上所述，半桥逆变器适用于小功率应用，具有简单的电路结构和控制电路；而全桥逆变器适用于中高功率应用，具有更高的效率和较低的谐波失真，但控制电路较为复杂。

半桥，全桥，反激，正激、推挽拓扑结构的区别和特点1.单端正激式单端：通过一只开关器件单向驱动脉冲变压器。

正激：脉冲变压器的原/付边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。

该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。

图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。

2.单端反激式反激式电路与正激式电路相反，脉冲变压器的原/付边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。

脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。

从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。

3.推挽（变压器中心抽头）式这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。

主要优点：高频变压器磁芯利用率高（与单端电路相比）、电源电压利用率高（与后面要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。

主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。

4.全桥式这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。

图中T1、T4为一对，由同一组信号驱动，同时导通/关端；T2、T3为另一对，由另一组信号驱动，同时导通/关端。

两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。

主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。

主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。

半桥电路与全桥电路的优缺点比较成员：田寿龙、刘刚、刘鹏、蒋飞、区敏聪、李晓玲报告人：李晓玲半桥逆变式功率转换主电路的形式如下图所示：通过时序电路分析两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为V dc，变压器原边电压为±1/2V dc。

工作波形如下：全桥逆变功率转换主电路与板桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由4只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为V dc，变压器原边电压为±V dc。

如下图所示：了解了两种电路的特性和工作原理，就可以比较其优缺点了。

首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。

半桥式电路的开关管数量少，成本也就相应的低。

全桥式电路有4只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。

半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty的要求不是很高，所以驱动电路相对于全桥就简单很多。

说到抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120VAC时，电容中间的开关闭合，此时主要靠隔直电容C b来解决不平衡的问题。

产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。

从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。

而加了这个电容，当变压器线圈续流能量过多时，就会给C b充电（C1、C2两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。

在这个时候，全桥与半桥的工作原理就很相似。

当半桥电路工作在220VAC状态时，就不需要隔直电容的存在了。

因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。

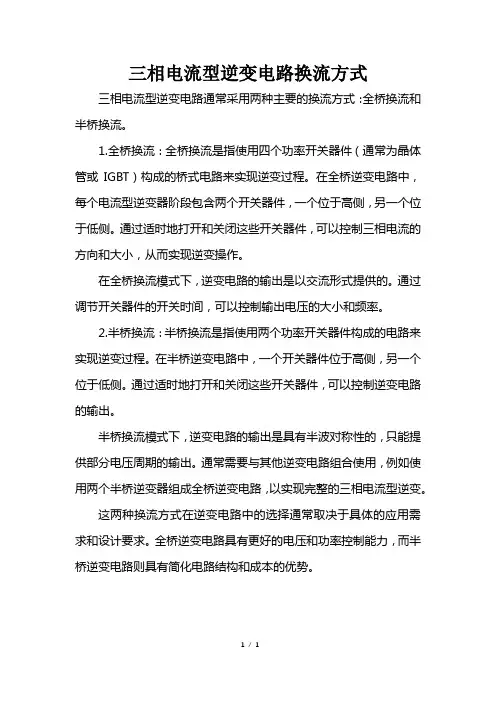

三相电流型逆变电路换流方式三相电流型逆变电路通常采用两种主要的换流方式：全桥换流和半桥换流。

1.全桥换流：全桥换流是指使用四个功率开关器件（通常为晶体管或IGBT）构成的桥式电路来实现逆变过程。

在全桥逆变电路中，每个电流型逆变器阶段包含两个开关器件，一个位于高侧，另一个位于低侧。

通过适时地打开和关闭这些开关器件，可以控制三相电流的方向和大小，从而实现逆变操作。

在全桥换流模式下，逆变电路的输出是以交流形式提供的。

通过调节开关器件的开关时间，可以控制输出电压的大小和频率。

2.半桥换流：半桥换流是指使用两个功率开关器件构成的电路来实现逆变过程。

在半桥逆变电路中，一个开关器件位于高侧，另一个位于低侧。

通过适时地打开和关闭这些开关器件，可以控制逆变电路的输出。

半桥换流模式下，逆变电路的输出是具有半波对称性的，只能提供部分电压周期的输出。

通常需要与其他逆变电路组合使用，例如使用两个半桥逆变器组成全桥逆变电路，以实现完整的三相电流型逆变。

这两种换流方式在逆变电路中的选择通常取决于具体的应用需求和设计要求。

全桥逆变电路具有更好的电压和功率控制能力，而半桥逆变电路则具有简化电路结构和成本的优势。

1/ 1。

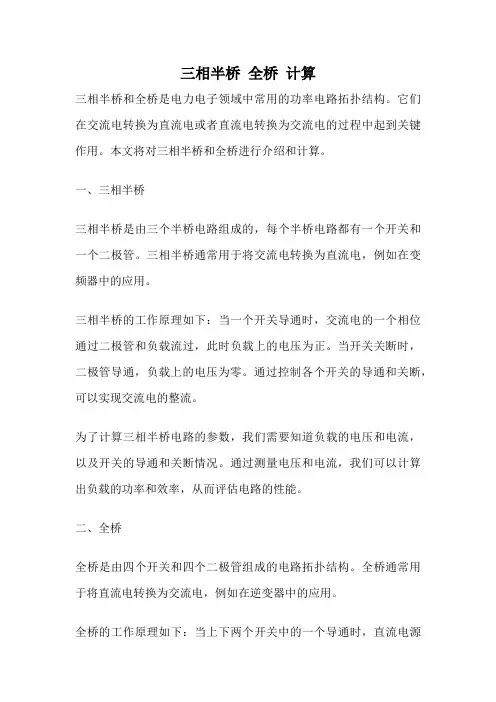

三相半桥全桥计算三相半桥和全桥是电力电子领域中常用的功率电路拓扑结构。

它们在交流电转换为直流电或者直流电转换为交流电的过程中起到关键作用。

本文将对三相半桥和全桥进行介绍和计算。

一、三相半桥三相半桥是由三个半桥电路组成的，每个半桥电路都有一个开关和一个二极管。

三相半桥通常用于将交流电转换为直流电，例如在变频器中的应用。

三相半桥的工作原理如下：当一个开关导通时，交流电的一个相位通过二极管和负载流过，此时负载上的电压为正。

当开关关断时，二极管导通，负载上的电压为零。

通过控制各个开关的导通和关断，可以实现交流电的整流。

为了计算三相半桥电路的参数，我们需要知道负载的电压和电流，以及开关的导通和关断情况。

通过测量电压和电流，我们可以计算出负载的功率和效率，从而评估电路的性能。

二、全桥全桥是由四个开关和四个二极管组成的电路拓扑结构。

全桥通常用于将直流电转换为交流电，例如在逆变器中的应用。

全桥的工作原理如下：当上下两个开关中的一个导通时，直流电源的正负极通过负载流过，此时负载上的电压为正。

当另外一个开关导通时，负载上的电压变为负。

通过控制各个开关的导通和关断，可以实现直流电的逆变。

计算全桥电路的参数需要使用电压和电流的测量数据，以及开关的导通和关断情况。

通过计算负载的功率和效率，我们可以评估电路的性能。

三、计算对于三相半桥和全桥电路的计算，我们需要考虑以下几个关键参数：1. 输入电压：三相半桥和全桥的输入电压可以是交流电或直流电，根据不同的应用场景而定。

2. 输出电压：三相半桥和全桥的输出电压可以是交流电或直流电，也取决于具体的应用需求。

3. 负载电流：负载电流是电路中最重要的参数之一，它决定了电路的功率和效率。

4. 开关频率：开关频率是指开关的导通和关断的频率，通常以赫兹（Hz）为单位表示。

通过使用合适的电路模型和方程式，我们可以计算出三相半桥和全桥电路的各种参数。

这些参数可以帮助工程师评估电路的性能，优化设计，并确保电路的可靠性和稳定性。

半桥和全桥LLC的比较分析标题：半桥和全桥LLC的比较分析引言：在现代电力电子领域中，半桥LLC和全桥LLC是两种常见的谐振转换拓扑结构，它们在功率电子应用中广泛使用。

本文将从深度和广度的角度对这两种拓扑进行比较分析，旨在为读者提供对半桥LLC和全桥LLC的全面理解与认识。

一、基本原理和结构1.1 半桥LLC拓扑：半桥LLC拓扑由半桥逆变器和谐振电感构成，它通过开关器件和电容组合来实现电流的谐振，实现高效能转换。

该拓扑的主要特点在于能够降低开关损耗、实现零电压开关、拥有较高的功率因数校正以及可实现较高的功率密度。

1.2 全桥LLC拓扑：全桥LLC拓扑由全桥逆变器和谐振电感组成，电流通过全桥变换器进行逆变。

该拓扑与半桥LLC拓扑相比，具有更好的电流均衡和输出功率电压范围。

它在变换器设计中常用于高功率应用，能够提供较高的转换效率和输出电压控制能力。

二、性能比较2.1 转换效率：半桥LLC和全桥LLC在转换效率方面都能达到相对较高的水平，但在高功率应用中，全桥LLC稍微优于半桥LLC。

这是因为全桥LLC能够更好地实现电流均衡，减少功率损耗，并且其输出电压范围更广，可适应更多场景的需求。

2.2 控制精度：在输出电压控制方面，全桥LLC通常能够提供更高的控制精度，对于对电压要求较高的应用具有更好的性能表现。

而半桥LLC虽然在低功率和成本方面有一定的优势，但对于对控制精度有较高要求的应用来说可能不够适用。

2.3 功率因数校正：半桥LLC和全桥LLC在功率因数校正方面都表现出色，能够有效提高系统的功率因数，降低谐波内容。

但半桥LLC由于其简单的拓扑结构，更易于实现较高的功率因数校正。

三、应用场景比较3.1 半桥LLC的应用场景：半桥LLC适用于输出功率较低、对控制精度要求不高的应用场景。

由于其简单的结构和较低的成本，该拓扑常用于小功率电源、照明灯具以及家用电器等领域。

3.2 全桥LLC的应用场景：全桥LLC适用于高功率和高精度要求的应用场景。

全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。

2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。

因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。

其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。

3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。

因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。

而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。

4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。

因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。

5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。

半桥逆变与全桥逆变的介绍一、典型的单相半桥电路图:•半桥逆变电路有两个桥臂,每个桥臂有 一个IGBT 模块与一个反并联二极管组成。

•在直流侧接有两个相互串联的足够大的 电容,两个电容的联结点就是直流电源的中点。

•负载联结在直流电源中点与两个桥臂联结点之间。

对于三相半桥逆变,则由3套同样的 电路组合而成,每套电路的控制时序 不同。

二、典型的全桥逆变电路图:全桥逆变电路可瞧成由两个半桥电路组合而成,共4个桥臂,桥臂1与4为一对,桥臂2与3为另一对,成对桥臂同时导通,两对交替各导通180° 三相逆变全桥电路示意图如下: 半桥电路与全桥电路的区别如下: ①半桥电路由一个臂就可以形成正/负半波,每个逆变模块与其她臂上的功率管不发生任何关系。

而全桥电路中就是一个桥臂上的功率管与其它桥臂的功率模块同时导通,分时控制。

②半桥电路的输出本身就就是具有中线的三相四线制结构,一般采用高频调制脉冲进行控制,不用加输出变压器。

而全桥电路必须有输出变压器。

③半桥电路需要正负两组电池,直流电压高,需要单独的充电器,否则充电能力不足,而全桥电路只需一组电池,整流器具备大功率的充电能力。

④半桥电路的每一组输出电压均需经过一个高频lc 滤波器将脉宽调制波解调成正弦波,在解调过程中,每次谐波经电容器的低阻抗旁路到中线n,又由于三相输出电压在相位上互差120º,不能将高次谐波互相抵消,所以其中线n 上具有不易消除的高次谐波。

全桥逆变器必然需要一个工频隔离变压器,其原边与电容构成低通滤波将脉宽调制波解调成正弦波,高次谐波不会传递到负载侧。

半桥逆变电路特点●优点:简单,使用开关器件少,电路实现简单;●缺点:输出交流电压幅值只有U d /2,直流侧需两电容器串联,工作时要注意两侧直流电压均衡,否则容易引起器件发生故障。

➢半桥逆变电路常用于几kW ～十几kW 以下的小功率UPS 逆变电源全桥逆变电路特点●优点就是电压不高,输出功率大 + - R L a) U di o u o V 1 V 2 VD 1 VD 2 U d 2 U d 2 + - C R L U d V 1 V 2 V 3 V 4 VD 1 VD 2 VD 3 VD 4u o i o●缺点就是使用的开关器件多,驱动较复杂,适用于大功率的逆变器➢若逆变输出功率为数千瓦到数百千瓦,一般都采用IGBT等高频自关断器件、UPS输出隔离变压器的说明相对半桥逆变器而言,全桥逆变器的开关电流减小了一半,因而在中大功率场合得到了广泛应用。

三相半桥逆变和全桥逆变介绍和参数对比首先，我们先来介绍三相半桥逆变。

三相半桥逆变器由两个开关管和两个维持管组成。

它采用了三相桥电路的一半，能够将交流电转换为直流电，然后再将直流电转换为交流电。

该逆变器的优点是简单，结构紧凑，成本相对较低。

另外，由于只需要两个开关管，它的功率损耗较低，效率较高。

然而，三相半桥逆变器只能提供交流电的一半波形，因此负载的平均电压较低，电机转矩输出较小。

接下来，我们来介绍全桥逆变。

全桥逆变器由四个开关管组成，可以将交流电转换为完整的正弦波交流电。

全桥逆变器的输出电压和频率可以通过控制开关管的开关时间和频率来实现。

其优点是能够提供完整的正弦波输出，所以输出电压的有效值和频率可以根据需求进行调整。

此外，全桥逆变器能够提供较高的电机转矩输出，适用于高要求的应用场景。

然而，由于全桥逆变器需要使用四个开关管，其结构较为复杂，成本较高；而且功率损耗较大，效率较低。

下面对三相半桥逆变和全桥逆变进行参数对比分析。

1.输出功率范围：三相半桥逆变器一般适用于低功率应用，输出功率范围一般在几十千瓦级别。

而全桥逆变器适用于较高功率需求，输出功率范围可以达到几百千瓦甚至更高。

2.电压平衡性：由于三相半桥逆变器只提供了交流电的一半波形，因此三相负载中各相电压的平衡性较差。

而全桥逆变器提供了完整的正弦波输出，三相负载中各相电压的平衡性较好。

3.电磁干扰：三相半桥逆变器由于仅提供交流电的一半波形，其输出含有较多的谐波分量，容易产生电磁干扰。

全桥逆变器则能提供完整的正弦波输出，谐波分量较少，电磁干扰较小。

4.控制策略：三相半桥逆变器的控制相对简单，可以采用PWM（脉宽调制）进行控制。

全桥逆变器的控制相对复杂，有多种控制策略可供选择，如PWM、SPWM（正弦PWM）等。

综上所述，三相半桥逆变器和全桥逆变器在结构、功率范围、电压平衡性、电磁干扰以及控制策略等方面存在差异。

根据具体的应用场景和需求，选择适合的逆变器拓扑结构是非常重要的。

全桥半桥的异同一、工作原理的同异：相同处：均是通过一系列电路处理技术将普通交流电（220V、380V）转化成高频电流，通过做功线盘（电磁线圈）产生强烈电涡流，并对相应的感应器具（导磁材料）产生激烈电磁场，直接促使相应材料内部原子极速激荡碰撞，从而使得相应材料本身自身快速发热产生高温，用于加热。

不同处：1、对交流电的承接转化处理技术上：全桥：采用双路驱动技术，利用双IGBT逆变模块分别承接转化交流电的上玄波和下玄波电流，产生的高频电流波形完整、清晰、稳定；半桥：采用单路驱动技术，利用单IGBT逆变模块分别承接转化交流电的上玄波，结合相应附加电路配置吸收下玄波电流进行放电补充，产生的高频电流波形相对完整；2、对相应材料的负载感应上：全桥：因电流转化技术配置效率高，可负载较高电感负荷，电转热效率相应较高半桥：因电流转化技术配置效率稍低，可负载较低电感负荷，电转热效率相应较低二、应用表现的同异：（据各自的电路原理的差别决定）相同：均可达到使得相应材料自身快速发热产生高温，用于加热的功用不同处：1、功率段表现上：全桥：对应档位功率分配清晰、明确，反应迅速半桥：对应档位功率分配较模糊，反应相对合理2、发热面表现上：全桥：因可负载负荷较高，发热面较大、较均匀、层次感能做到循序递减，火焰仿真效果明显半桥：因可负载负荷较低，发热面较小、均匀性稍逊、层次感分明，火焰仿真效果稍逊点三、稳定性的异同：相同：在技术设计处理完善的情况下，均可达到较理想的运作稳定性；不同：1、元件损耗上：全桥：各元件负担较合理，损耗比较小，寿命较长半桥：各元件负担较重，损耗比相对较大，寿命相对合理2、故障率上：全桥：保护电路设计较复杂，周全，维修率较低半桥：保护电路设计较简化，维修率（小元件）相对略高四、投资成本与产品配置的异同：相同：在普通用途上，均可全系列配置各种产品不同：1、投资成本上：全桥：因其设计配置较高，无可避免生产成本较高半桥：因其设计配置较低，生产成本相对而言较低2、产品配置上：全桥：成本合理和负载耐用上，配置30KW以上产品较宜半桥：成本合理上，配置30KW以下产品较宜如客户朋友还有任何的疑问与需要均可直接与我们联系，竭诚为您服务！我们致力于节能产品的研发、生产和销售。

商用电磁炉全桥和半桥的区别市场上的商用电磁炉分为全桥和半桥两种，这两者之间究竟有那些区别呢，下面有一个简要的阐述供大家参考：商用电磁炉全桥技术与半桥技术的区别一、商用电磁炉的工作原理的异同：相同点：均是通过一系列电路处理技术将普通交流电（220V、380V）转化成高频直流电流，通过做功线盘产生强烈电涡流，并与相应专用锅具感应产生激烈电磁场，直接促使相应专用锅具材料内部原子极速激荡碰撞，从而使得相应专用锅具自身快速发热产生高温，用于加工烹饪食物！电磁炉不同点：1、在交流电的承接转化处理技术上：全桥：采用双路驱动技术，利用双IGBT逆变模块分别承接转化交流电的上玄波和下玄波电流，产生的高频电流波形完整、清晰、稳定；半桥：采用单路驱动技术，利用单IGBT逆变模块分别承接转化交流电的上玄波，结合相应附加电路配置吸收下玄波电流进行放电补充，产生的高频电流波形相对完整；2、在相应专用锅具的负载感应上：全桥：因电流转化技术配置效率高，可负载较高电感负荷，电转热效率相应较高半桥：因电流转化技术配置效率稍低，可负载较低电感负荷，电转热效率相应较低二、应用表现的异同：由各自的电路原理差别决定：相同点：均可达到使得相应专用锅具自身快速发热产生高温，达到加工烹饪食物的目的。

不同点：1、在功率段表现上：全桥：对应档位功率分配清晰、明确，反应迅速半桥：对应档位功率分配较模糊，反应相对合理2、在发热面表现上：全桥：因可负载负荷较高，发热面较大、较均匀、层次感能做到循序递减，火焰仿真效果明显半桥：因可负载负荷较低，发热面较小、均匀性稍逊、层次感分明，火焰仿真效果稍逊三、稳定性的异同：相同点：在技术设计处理完善的情况下，均可达到较理想的运作稳定性；不同点：1、在元件损耗上：全桥：各元件负担较合理，损耗比较小，寿命较长半桥：各元件负担较重，损耗比相对较大，寿命相对合理2、在故障率上：全桥：保护电路设计较复杂，周全，维修率较低半桥：保护电路设计较简化，维修率（小元件）相对较高四、投资成本与产品配置的异同：相同点：在普通用途上，均可全系列配置各种产品不同点：厨具设备1、在投资成本上：全桥：因其设计配置较高，无可避免生产成本较高半桥：因其设计配置较低，生产成本较低2、产品配置上：全桥：成本合理和负载耐用上，配置30KW以上产品较宜半桥：成本合理上，配置30KW以下产品较宜3、全桥电路30KW以上很稳定，30KW以下不稳定，难以控制峰值。

半桥电路与全桥电路的优缺点比较成员：田寿龙、刘刚、刘鹏、蒋飞、区敏聪、李晓玲报告人：李晓玲半桥逆变式功率转换主电路的形式如下图所示：通过时序电路分析两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为V dc，变压器原边电压为±1/2V dc。

工作波形如下：全桥逆变功率转换主电路与板桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由4只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为V dc，变压器原边电压为±V dc。

如下图所示：了解了两种电路的特性和工作原理，就可以比较其优缺点了。

首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。

半桥式电路的开关管数量少，成本也就相应的低。

全桥式电路有4只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。

半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty的要求不是很高，所以驱动电路相对于全桥就简单很多。

说到抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120VAC时，电容中间的开关闭合，此时主要靠隔直电容C b来解决不平衡的问题。

产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。

从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。

而加了这个电容，当变压器线圈续流能量过多时，就会给C b充电（C1、C2两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。

在这个时候，全桥与半桥的工作原理就很相似。

当半桥电路工作在220VAC状态时，就不需要隔直电容的存在了。

因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。

优缺点比较：
适用场合分析：
全桥：当输出相同功率时，半桥式电路的输入电流就要是全桥式电路的2倍；换句话说，如果他们的开关电流一样，电源输入电压也相等，半桥式的输出功率将是全桥式的一半。

因此全桥式电路可用于大功率的逆变电路，通常使用在1KW以上超大功率开关电源电路中。

半桥：半桥式电路不适用于大功率的逆变电路。

这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。

推挽：推挽电路适用于低电压大电流的场合，广泛应用于功放电路和开关电源中。

正激：就是只有在开关管导通的时候，能量才通过变压器或电感向负载释放，当开关关闭的时候，就停止向负载释放能量。

结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。

用在150瓦到几百瓦之间。

反激：反激式电源功率只能做到几十瓦，输出功率超过100瓦就没有优势，实现起来有难度。

三相逆变器分类一、三相逆变器的基本概念三相逆变器是一种将直流电能转换为交流电能的电力转换装置。

它主要由整流器和逆变器两部分组成。

整流器将输入的交流电转换为直流电，而逆变器则将直流电转换为输出的交流电。

三相逆变器广泛应用于工业、电力系统和新能源领域。

二、按控制方式分类的三相逆变器根据控制方式的不同，可以将三相逆变器分为两类：开环控制和闭环控制。

1. 开环控制逆变器开环控制逆变器是指在输出电压和电流不受外部反馈控制的情况下工作的逆变器。

它通过事先设定好的控制策略来实现电力转换。

开环控制逆变器具有结构简单、成本低、响应速度快等优点，但其输出电压和电流受负载和输入电压波动的影响较大，稳定性较差。

2. 闭环控制逆变器闭环控制逆变器是指在输出电压和电流受外部反馈控制的情况下工作的逆变器。

它通过测量输出电压和电流，并与设定值进行比较，通过控制电路对逆变器进行调节，使输出电压和电流维持在设定值范围内。

闭环控制逆变器具有输出电压和电流稳定、抗负载波动能力强等优点，但其结构复杂、成本较高、响应速度相对较慢。

三、按逆变原理分类的三相逆变器根据逆变原理的不同，可以将三相逆变器分为两类：PWM逆变器和多电平逆变器。

1. PWM逆变器PWM逆变器是通过脉宽调制技术实现电力转换的逆变器。

它通过改变输出电压的占空比来控制输出电压的大小。

PWM逆变器具有输出电压和电流波形接近正弦波、谐波含量低等优点，能够满足对电力质量要求较高的应用场景。

2. 多电平逆变器多电平逆变器是通过多个电平输出电压来实现电力转换的逆变器。

它通过增加逆变器的输出电平数目，降低谐波含量，提高输出电压和电流的质量。

多电平逆变器适用于对电力质量要求较高的应用，如电力系统、工业变频等领域。

四、按拓扑结构分类的三相逆变器根据拓扑结构的不同，可以将三相逆变器分为多种类型，常见的有单桥逆变器、全桥逆变器、三相桥臂逆变器等。

1. 单桥逆变器单桥逆变器是由单个桥臂构成的逆变器。
