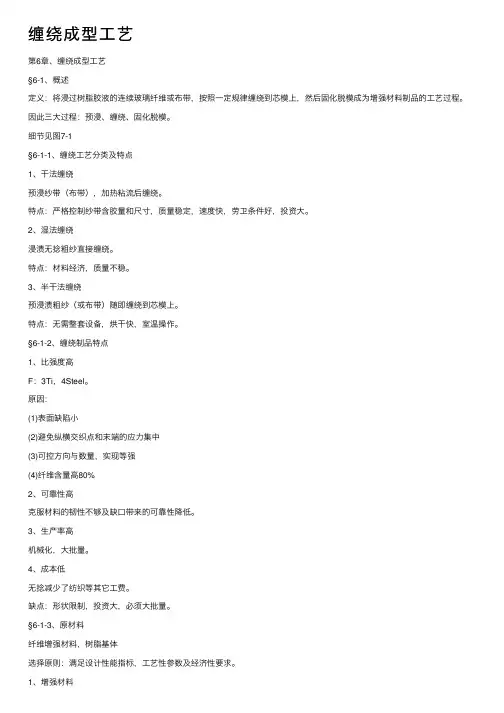

缠绕成型⼯艺第6章、缠绕成型⼯艺§6-1、概述定义：将浸过树脂胶液的连续玻璃纤维或布带，按照⼀定规律缠绕到芯模上，然后固化脱模成为增强材料制品的⼯艺过程。
因此三⼤过程：预浸、缠绕、固化脱模。
细节见图7-1§6-1-1、缠绕⼯艺分类及特点1、⼲法缠绕预浸纱带（布带），加热粘流后缠绕。
特点：严格控制纱带含胶量和尺⼨，质量稳定，速度快，劳卫条件好，投资⼤。
2、湿法缠绕浸渍⽆捻粗纱直接缠绕。
特点：材料经济，质量不稳。
3、半⼲法缠绕预浸渍粗纱（或布带）随即缠绕到芯模上。
特点：⽆需整套设备，烘⼲快，室温操作。
§6-1-2、缠绕制品特点1、⽐强度⾼F：3Ti，4Steel。
原因：(1)表⾯缺陷⼩(2)避免纵横交织点和末端的应⼒集中(3)可控⽅向与数量，实现等强(4)纤维含量⾼80%2、可靠性⾼克服材料的韧性不够及缺⼝带来的可靠性降低。
3、⽣产率⾼机械化，⼤批量。
4、成本低⽆捻减少了纺织等其它⼯费。
缺点：形状限制，投资⼤，必须⼤批量。
§6-1-3、原材料纤维增强材料，树脂基体选择原则：满⾜设计性能指标，⼯艺性参数及经济性要求。
1、增强材料玻纤（⽆碱，中碱⽆捻粗纱，⾼强纤维），碳纤维，芳纶纤维等。
纤维要求：(1)⾼档产品：碳纤维，芳纶纤维(2)制品性能要求(3)表⾯处理(4)与树脂浸渍性好(5)各股张⼒均匀(6)成带性好2、树脂基体指合成树脂与各种助剂组成的基体体系。
选⽤要求：(1)⼯艺性好，粘度与适⽤期最重要，适⽤量>4⼩时,η=~1Pa·S。
(2)树脂基体的断裂伸长率与增强材料相匹配，⽅能获得满意效果。
(3)固化收缩率低和毒性刺激⼩(4)来源⼴、价格低§6-1-4、应⽤航天、导弹、军⽤飞机、⽔下装置，⾼强度、质量轻的⾼压容器，壳体。
民⽤管道，贮罐，质轻，耐腐，费低。
形成缠绕⼯艺的两部分——空间技术及民⽤部分。
§6-2、缠绕规律§6-2-1、缠绕规律的内容由导丝头（绕丝嘴）和芯模的相对运动实现。
缠绕成型工艺1.1纤维缠绕工艺的分类：缠绕工艺：将浸过树脂胶液的连续纤维或布带，按照一定规律缠绕到芯模上，然后固化脱模成为复合材料制品的工艺过程。
决定产品形状的模具基本纤维缠绕机玻璃钢.高压储气罐/碳纤维球1.1.1 干法缠绕将预浸纱带(或预浸布)，在缠绕机上经加热软化至粘流状态并缠绕到芯模上的成型工艺过程。
干法缠绕特点:制品质量稳定(预浸纱由专用预浸设备制造，能较严格地控制纱带的含胶量和尺寸)；缠绕速度快(100～200m/min); 缠绕设备清洁，劳动卫生条件好；预浸设备投资大。
干法缠绕制品质量较稳定，并可大大提高缠绕速度，可达到100m／min～200m／min。
缠绕设备清洁．劳动卫生条件较好。
1.1.2 湿法缠绕将无捻粗纱(或布带)经浸胶后直接缠绕到芯模上的成型工艺过程。
此法无须另行配置浸渍设备。
对材料要求不严，便于选材，故比较经济纱片质量及缠绕过程中张力不易控制。
特点：不需要预浸渍设备，设备投资少；对材料要求不严，便于选材；纱片质量不易控制和检验；张力不易控制；胶液中存在大量溶剂，固化时易产生气泡；浸胶辊、张力辊等要经常维护刷洗。
湿法缠绕工艺流程:原 材 料缠 绕 设 备浸 胶 缠 绕增强材料：应用最广、量最大的是玻璃纤维。
此外有碳纤维，Kevlar 纤维等。
卧式缠绕机缠绕设备立式缠绕机卧式缠绕机立式缠绕机缠 绕 机 构纱架浸胶槽1.1.3 半干法缠绕将无捻粗纱(或布带)浸胶后，随即预烘干，然后缠绕到芯模上的成型工艺方法 与湿法相比，增加了烘干工序，除去了溶剂。
与干法相比，无需整套的预浸设备，缩短了烘干时间，使缠绕过程可在室温下进行。
提高了制品质量。
1.2 纤维缠绕制品的优点(1) 比强度高 FWRP 的比强度3倍于钛，4倍于钢i) 材料表面缺陷是影响其强度的重要因素。
表面积越大，缺陷率越高。
缠绕纤维直径很细，降低了微裂纹存在几率；所用纤维主要是无捻粗纱由于没有经过纺织工序，强度损失大大减少。
