铜芯线及铜排选用标准样本

怎么选择铜母排一、铜铝排载流量铜铝排15×3 20×3 25×3 30×4 40×4 40×5 50×5 50×6 60×6 60×8(宽/厚)铝排开启平放162 212 264 368 485 540 660 740 873 1018铝排开启竖放171 275 285 335 510 580 705 775 920 1070铝排封闭130 175 215 315 400 440 540 605 718 837每米重量(kg)铝排0.40 0.53 0.66 1.04 1.40 1.74 2.18 2.61 3.13 4.18铜排开启平放127 166 205 283 372 417 515 573 680 788铜排开启竖放134 175 215 300 395 440 546 600 715 830铜排封闭104 136 168 235 305 342 422 470 560 648每米重量(kg)铜排0.12 0.16 0.20 0.32 0.43 0.54 0.68 0.81 0.97 1.30铜铝排60×10 80×6 80×8 80×10 100×6 100×8 100×10 120×8 120×10 2根2根(宽/厚) 60×6 80×8铝排开启平放1140 1115 1270 1430 1356 1565 1785 1860 1980 1340 1950 铝排开启竖放1195 1205 1370 1540 1475 1685 1870 1955 2170 1410 2120 铝排封闭935 915 1040 1170 1120 1280 1420 1485 1626 1017 1530每米重量(kg)铝排 5.22 4.18 5.57 6.96 5.22 6.96 8.70 8.35 10.50 6.26 11.14铜排开启平放895 864 995 1115 1070 1220 1370 1420 1550 1035 1510铜排开启竖放935 935 1070 1200 1160 1315 1475 1550 1760 1090 1650 铜排封闭730 708 815 915 885 1000 1120 1177 1270 786 1191每米重量(kg)铜排 1.62 1.30 1.73 2.16 1.62 2.16 2.70 2.60 3.24 1.94 6.46二、塑料铜芯线载流量列表导线截面(mm2) 1 1.5 2.5 4 6 10硬线BV：根数/直径1/1.13 1/1.37 1/1.76 1/2.24 1/2.73 7/1.33软线BVR：根数/直径7/0.43 7/0.52 19/0.41 19/0.52 19/0.64 19/0.82开启式载流量 5 10 15 25 35 60封闭式载流量 4 8 12 20 28 48导线截面(mm2) 16 25 35 50 70 95 120硬线BV：根数/直径7/1.68 7/2.11 7/2.49 19/1.81 19/2.14 19/2.49 37/2.01软线BVR：根数/直径49/0.64 98/0.58 133/0.58 133/0.68 189/0.68 259/0.68 259/0.76开启式载流量90 113 140 177 268 288 314封闭式载流量72 93 115 145 220 240 258三、说明1.根据电流大小，按上表选择相母线。

铜排规格型号及载流量标准
铜排是一种广泛应用于电气设备中的导电材料，其规格型号和载流量标准可能因不同的应用场景和标准而有所不同。

以下是一些常见的铜排规格型号和载流量标准供您参考：
1. 铜排规格型号：
- 厚度：通常以毫米（mm）为单位，常见的厚度有 2mm、3mm、4mm、5mm、6mm 等。

- 宽度：通常以毫米 （mm）为单位，常见的宽度有 20mm、30mm、40mm、50mm、60mm 等。

- 长度：根据实际需要进行定制，通常以米（m）为单位。

2. 载流量标准：
- 载流量是指铜排在特定条件下能够安全承载的电流量。

载流量标准通常由相关的电气标准或制造商提供。

- 常见的载流量标准有国际电工委员会 （IEC）标准、美国电气制造商协会 （NEMA）标准、中国国家标准等。

- 不同的标准可能会有所差异，因此在选择铜排时，应根据具体的应用需求和相关标准来确定合适的载流量。

需要注意的是，铜排的规格型号和载流量标准应根据具体的应用场景和要求进行选择。

在使用铜排时，还应考虑环境温度、散热条件、安装方式等因素，以确保铜排能够安全、可靠地运行。

建议在选择和使用铜排时，咨询专业的电气工程师或相关技术人员，以获得准确的建议和指导。

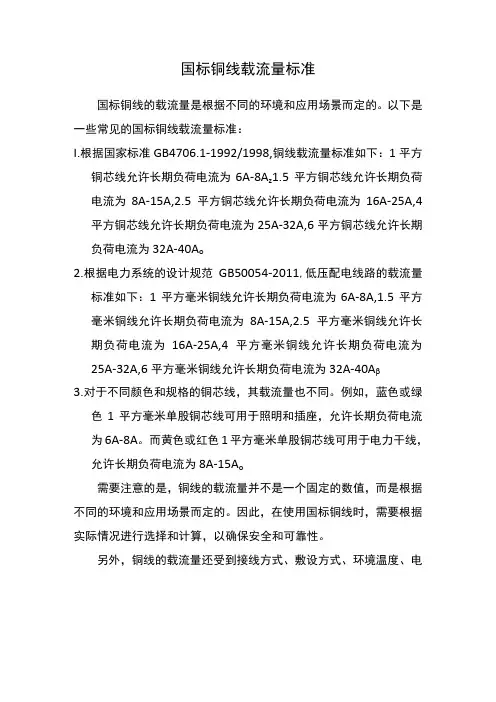

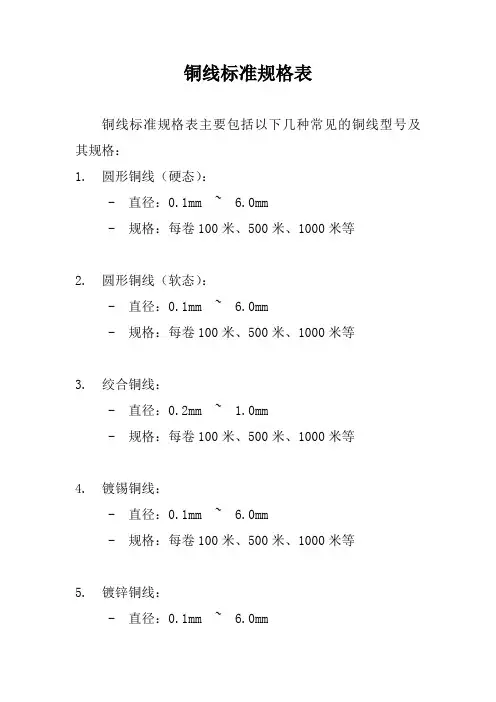

铜线标准规格表
铜线标准规格表主要包括以下几种常见的铜线型号及其规格：
1. 圆形铜线（硬态）：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
2. 圆形铜线（软态）：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
3. 绞合铜线：
- 直径：0.2mm ~ 1.0mm
- 规格：每卷100米、500米、1000米等
4. 镀锡铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
5. 镀锌铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
6. 氧铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
7. 无氧铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
8. 稀土铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
需要注意的是，以上仅为常见铜线规格，实际应用中，可根据需求定制特殊规格的铜线。

在选购铜线时，请务必参照国家相关标准，并根据实际应用场景选择合适的铜线规格。

word格式整理版铜排设计技术规范目录目录 (1)1 目的 (2)2 适用范围 (2)3引用/参考标准或资料 (2)4 材料介绍 (3)4.1铜和铜合金板 (3)4.2牌号及状态 (3)4.3力学性能 (4)5规范内容 (6)5.1基本功能描述 (6)5.2技术要求 (6)6 铆接介绍 (12)7 检验/试验要求 (12)7.1检查铜排及其附件的质量，按图纸技术要求检验 (12)7.2镀层检验 (13)7.3搭接面检查 (15)7.4铜排样件防腐试验 (17)1 目的本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料，保证设计人员设计出的零件有较好的加工工艺性，加快加工进度，降低加工成本。

同时指导铜排的加工、检验和验收。

2 适用范围适用于英威腾公司的铜排设计、制造和检验。

3引用/参考标准或资料GB5585.1-2005《电工用铜、铝及其合金母线》第1部分：铜和铜合金母线 GB7251-2008《低压成套开关设备》GB/T9798-2005《金属覆盖层镍电镀层》GB/T/12599-2002《金属覆盖层锡电镀层》GB/T 5231-2001 加工铜及铜合金化学成分和产品形状GB/T 2040-2002 铜及铜合金板材GB/T 2529-2005 导电用铜板和条《电器制造技术手册》之《第二十二章：母线连接工艺》等4 材料介绍4.1铜和铜合金板常用的铜和铜合金板材主要有两种：紫铜T2和黄铜H62。

紫铜T2是最常见的纯铜，外观呈紫色，又称紫铜，具有高的导电和导热性，良好的耐腐蚀性和成形性，但强度和硬度比黄铜低得多，价格也非常昂贵，主要用做导电、导热，耐腐蚀元件，一般用于电源上需要承载大电流的零件。

黄铜H62，属高锌黄铜，具有较高的强度和冷、热加工性，易进行各种形式的成形加工和切削加工。

主要用于各种深拉伸和折弯的受力零件，其导电性不如紫铜，但有较高的强度和硬度，价格也比较适中，在满足导电要求的情况下，尽可能选用黄铜代替紫铜，可以大大降低材料成本。

动力回路加工制作工艺守则常用铜排规格选用及长期载流量（环境温度35℃，母排温度65℃）绝縁导线规格选用及长期载流量附：铜排规格与重量换算钢号8.8级紧固件用力标准:M8: 25Nm M10: 45Nm M12: 80Nm简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

铜排选型指导（采用镀锡紫铜）1.70-90Kw 电机额定电流135-170A 选用15*3的铜排额定电流约为176A2.110KW 电机额定电流为205A 选用20*3的铜排额定电流约为230A3.132kw 电机额定电流约250A 选用20*4的铜排额定电流约为250A4. 70kw以下电机采用15*3的铜排，或采用电缆5. 双电机情况与采用双铜排6. 不再使用其它规格铜排。

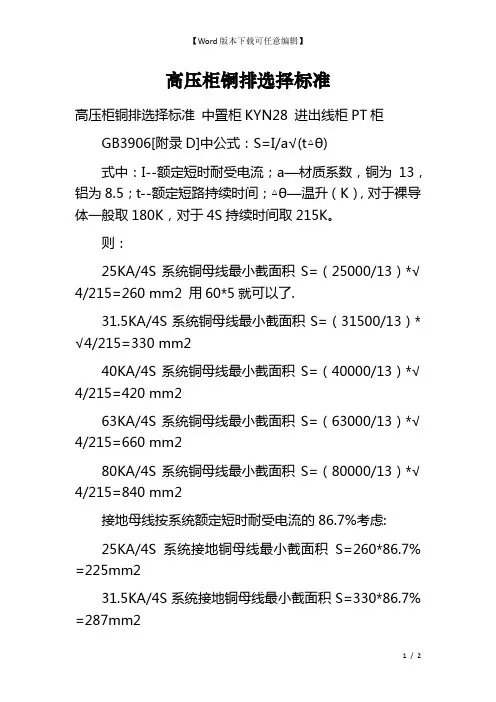

高压柜铜排选择标准高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据工厂配电设计原则，以下部位的母线不需开展母线热效应和动效应校验。

(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外）。

(2)电压互感器回路内的母线。

(3)变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的部位。

主要用于非重要用电场所的母线。

(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。

所以,应该保证你方便接线的母线宽度即可.我们PT用30*4.。
