电气自动化设备安装与维修的实践案例分享近年来，随着科技的不断发展和工业自动化的普及，电气自动化设备在各个行业中得到了广泛应用。
然而，由于其复杂的结构和高度的技术要求，电气自动化设备的安装和维修一直是一个具有挑战性的任务。
本文将分享一些实践案例，以期为从事电气自动化设备安装和维修的人员提供一些有益的经验和启示。
案例一：机器人装配线的电气安装某汽车制造厂为了提高生产效率，决定引进一条机器人装配线。
作为负责电气安装的技术人员，我首先需要对机器人进行电气布线和接线。
在实践中，我发现机器人的电气接线非常繁琐，需要准确地连接各个传感器和执行器。
而且，由于机器人的动作非常快，一旦出现接线错误，可能会导致机器人无法正常工作。
为了解决这个问题，我采取了以下措施：首先，我详细研读了机器人的电气接线图和说明书，确保对每个接线点的功能和连接方式有清晰的理解。
其次，我在接线之前，使用万用表对每个传感器和执行器的电气特性进行了测试，以确保它们的正常工作。
最后，在接线完成后，我进行了仔细的检查和测试，确保机器人能够按照预定的程序正常运行。
通过这次实践，我深刻体会到了电气安装的重要性和复杂性。
只有充分理解设备的电路原理和工作方式，才能保证安装的准确性和可靠性。
案例二：PLC控制系统的故障排除在某化工厂的生产线上，PLC控制系统突然出现了故障，导致整个生产线停工。
作为负责维修的技术人员，我需要尽快找到故障原因并进行修复。
首先，我对PLC控制系统的硬件进行了全面检查，包括检查电源、CPU模块、输入输出模块等。
在检查过程中，我发现一个输出模块的继电器损坏，导致信号无法正常传输。
我立即更换了继电器，并进行了测试，确保信号能够正常传输。
然而，故障并没有完全解决。
通过进一步的排查，我发现问题出在PLC程序中的一个逻辑错误上。
由于某个条件判断语句的错误，导致程序无法正确执行。
我对程序进行了修复，并重新加载到PLC中，最终成功解决了故障。
这个案例让我认识到，电气设备的故障排除不仅需要对硬件进行检查，还需要对软件进行分析和修复。

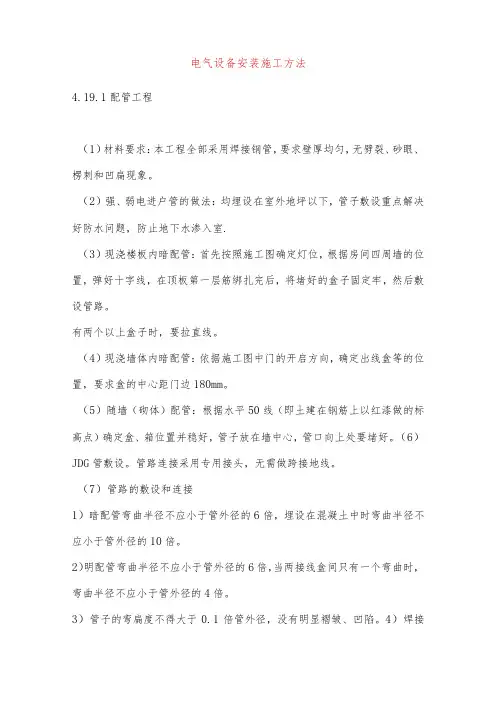

电气设备安装施工方法4.19.1配管工程（1）材料要求：本工程全部采用焊接钢管，要求壁厚均匀，无劈裂、砂眼、楞刺和凹扁现象。
（2）强、弱电进户管的做法：均埋设在室外地坪以下，管子敷设重点解决好防水问题，防止地下水渗入室.（3）现浇楼板内暗配管：首先按照施工图确定灯位，根据房间四周墙的位置，弹好十字线，在顶板第一层筋绑扎完后，将堵好的盒子固定牢，然后敷设管路。
有两个以上盒子时，要拉直线。
（4）现浇墙体内暗配管：依据施工图中门的开启方向，确定出线盒等的位置，要求盒的中心距门边180mm。
（5）随墙（砌体）配管：根据水平50线（即土建在钢筋上以红漆做的标高点）确定盒、箱位置并稳好，管子放在墙中心，管口向上处要堵好。
（6）JDG管敷设。
管路连接采用专用接头，无需做跨接地线。
（7）管路的敷设和连接1）暗配管弯曲半径不应小于管外径的6倍，埋设在混凝土中时弯曲半径不应小于管外径的10倍。
2）明配管弯曲半径不应小于管外径的6倍，当两接线盒间只有一个弯曲时，弯曲半径不应小于管外径的4倍。
3）管子的弯扁度不得大于0.1倍管外径，没有明显褶皱、凹陷。
4）焊接钢管采用套管连接。
套管长度为管径的2.2倍，套管管径应与管径相匹配，焊口应牢固严密。
JDG管连接采用直管接头（或螺纹接头带紧定螺钉一端）插紧定位后，用紧定扳手持续拧紧紧定螺钉,直至拧断“脖颈工5）敷设在地下室的潮湿场所时，管口及连接处均应密封。
（8）管路的布置1）暗配管当配管长度超过以下长度时，应加装接线盒，无弯时30m,有一个弯时20m,有两个弯时15m,有三个弯时8m,不允许有四个弯。
2）暗配管要固定牢固，混凝土中每隔Im用铅丝与钢筋绑扎，接线盒旁15Cnl 以内必须用铅丝与钢筋绑扎。
3）埋入墙或地面的管子应尽量减少重叠，管子保证有15mm以上的保护层，同向管路间保证有25mm间隙。
4）明配管时管路布置要按照横平竖直、注重观感的原则，空间布置合理。
管路要先弹线定位，在任意2m段配管平直度和垂直度偏差不大于3mm,全长偏差不应超过管子内径的1/2o5）管路进配电箱的连接采用锁紧螺母固定，并要求一管一孔。
电气安装工程施工工艺一、施工流程 1、钢管暗敷设 （1）工艺流程（2）根据设计图加工支架、吊架、抱箍铁件以及各种盒、箱、弯管，在多粉尘易爆等场所敷设管路，按设计和有关防爆规程施工。
（3）弯管、支架、吊架预制加工：明管弯管半径不小于管外径的6倍，有一个弯时，不小于管外径的4倍。
（4）测定盒、箱及固定点位置1）根据设计图首先测定盒出线口等的准确位置。
2）根据测定的盒、箱位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的测定点间距的尺寸要求，通过计算确定支架、吊架的具体位置。
3）固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边间距为150-300mm 。
中间的管卡最大距离见表： 钢管名称 钢管直径mm Φ15-20 Φ25-32 Φ40-50 Φ65-100 厚钢管15002000 2500 3500 薄壁钢导管 1000 150020003000（5）坚持样板制，通过样板引路形成各专业协调的标准化交叉施工工序。
（6）固定方法采用胀管、预埋件焊接法、抱箍法。
（7）盒、箱固定：使用定型盘、箱时需在盘、箱下侧100-150mm 处加固定支架,将管路固定在支架上，盒箱安装牢固、平整、开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒、箱严禁用电气焊开孔。
施工准备支吊架、弯管预制测定盒箱及固定点位置支吊架固定 盒箱固定管路敷设变形缝处理跨接地线（8）管路敷设与连接在室内为套接紧定式钢导管（JDG ），在生活泵房、制冷机房及室外，采用SC 焊接钢管。
1）管路敷设：水平或垂直敷设明配管，允许偏差值,管路在2m 以内时，偏差为3mm ，全长不应超过管子内径的1/2。
2）检查管路是否畅通，内侧有无毛剌,管子不顺直应调直。
3）使用铁支架时，将钢管固定在支架上，严禁将钢管焊接在其他管道上。
4）管路连接：套接紧定式钢导管，采用专用套接紧定式套管连接。
SC 焊接钢管，采用通丝管箍连接或套管连接。
电气设备安装施工工艺————————————————————————————————作者：————————————————————————————————日期：电气设备安装7.1 主要工序和特殊工序的施工方法 7.1.1 开关柜安装 （1）施工流程（2）基础型钢安装：调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。
按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm.手车柜按产品技术要求执行。
基础型钢安装允许偏差见表。
开关柜试验调整二次接线安装母线配置安装开关柜安装开关柜安装前检查基础预埋到货开箱检查、验收施工准备交接试验基础型钢安装的允许偏差项目允许偏差mm/m mm/全长不直度<1 <5水平度<1 <5位置误差及不平<5行度注：环形布置按设计要求。
基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
（3）柜（盘）稳装：柜（盘）安装。
应按施工图纸的布置，按顺序将柜放在基础型钢上。
单独柜（盘）只找柜面和侧面的垂直度。
成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。
找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。
然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。
一般无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16镀锌螺丝固定。
允许偏差见表2-31。
柜（盘）就位，找正、找平后，除柜体与基础型钢固定。
柜体与柜体、柜体与测挡板均用镀锌螺丝连接。
柜（盘）接地：每台柜（盘）单独与基础型钢连接。

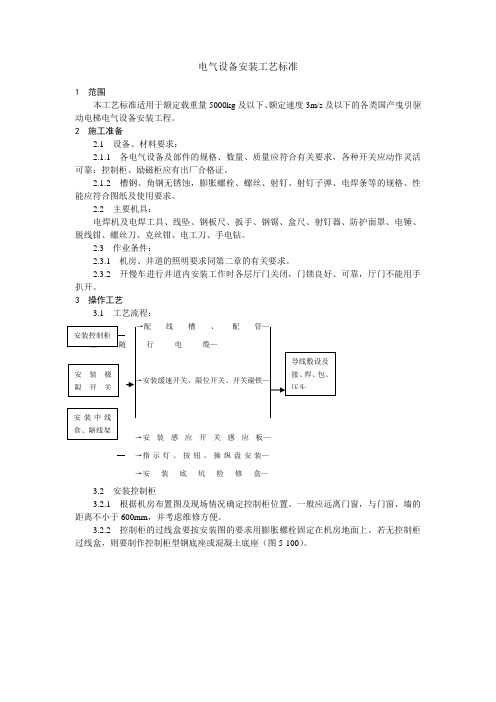

电气设备安装工艺标准1 范围本工艺标准适用于额定载重量5000kg 及以下、额定速度3m/s 及以下的各类国产曳引驱动电梯电气设备安装工程。
2 施工准备2.1 设备、材料要求：2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂合格证。
2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使用要求。
2.2 主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻。
2.3 作业条件：2.3.1 机房、井道的照明要求同第二章的有关要求。
2.3.2 开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。
3 操作工艺3.1 工艺流程：线槽、配 行电缆—装感应开关感应板—→指示灯、按钮、操纵盘安装—→安装底坑检修盒—3.2 安装控制柜3.2.1 根据机房布置图及现场情况确定控制柜位置。
一般应远离门窗，与门窗、墙的距离不小于600mm ，并考虑维修方便。
3.2.2 控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。
若无控制柜过线盒，则要制作控制柜型钢底座或混凝土底座（图5-100）。
图5-100控制柜与型钢底座采用螺丝连接固定。
控制柜与混凝土底座采用地脚螺丝连接固定。
3.2.3 控制柜安装固定要牢固。
多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。
3.2.4 小型的励磁柜安装在距地面高1200mm以上的金属支架上（以便调整）。
3.3 安装极限开关：3.3.1 根据布置图，若极限开关选用墙上安装方式时，要安装在机房门入口处，要求开关底部距地面高度1.2~1.4m。
当梯井极限开关钢丝绳位置和极限开关不能上下对应时，可在机房顶板上装导向滑轮，导向轮位置应正确动作灵活、可靠（图5-101）。
图5-101极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上。
电气设备安装施工工艺电气设备安装7.1 主要工序和特殊工序的施工方法7.1.1 开关柜安装1）施工流程在进行开关柜安装前，需要进行以下检查和准备工作：到货开箱检查、验收基础预埋，施工准备。
2）基础型钢安装：首先，需要调直型钢，将有弯的型钢调直。
然后，按照图纸要求预制加工基础型钢架，并刷好防锈漆。
根据施工图纸上的标注位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
在找平过程中，需用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm。
手车柜按产品技术要求执行。
基础型钢安装允许偏差见表。
开关柜安装包括母线配置安装、二次接线安装、开关柜试验调整和交接试验等步骤。
3）柜（盘）稳装：柜（盘）安装时，应按照施工图纸的布置，按顺序将柜放在基础型钢上。
对于单独柜（盘），只需找柜面和侧面的垂直度；对于成列柜（盘），各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正。
在找正时，采用0.5mm铁片进行调整，每处垫片最多不能超过三片。
然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。
一般情况下，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16镀锌螺丝固定。
允许偏差见表2-31.柜（盘）就位后，需要进行找正、找平，并将柜体与基础型钢固定。
柜体与柜体、柜体与测挡板均用镀锌螺丝连接。
4）柜（盘）二次小线连结：在进行柜（盘）二次小线连结前，需要逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
然后，按照原理图敷设相与柜之间的控制电缆连接线。
电缆敷设要求见“电缆敷设”。
将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。
多股线应涮锡，不准有断股。
在进行高压试验前，需要得到当地供电部门许可的试验单位。
试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。
电气设备安装主要工序和特殊工序的施工方法7.1.1开关柜安装(1)施工流程(2)基础型钢安装：调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。
按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中，需用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm.手车柜按产品技术要求执行。
基础型钢安装允许偏差见表。
基础型钢安装的允许偏差注：环形布置按设计要求。
基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
（3）柜（盘）稳装：柜（盘）安装。
应按施工图纸的布置，按顺序将柜放在基础型钢上。
单独柜（盘）只找柜面和侧面的垂直度。
成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。
找正时采用铁片进行调整，每处垫片最多不能超过三片。
然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。
一般无要求时，低压柜钻©孔，高压柜钻©孔，分别用M12、M16镀锌螺丝固定。
允许偏差见表2-31。
柜（盘）就位，找正、找平后，除柜体与基础型钢固定。
柜体与柜体、柜体与测挡板均用镀锌螺丝连接。
柜（盘）接地：每台柜（盘）单独与基础型钢连接。
每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接牢固。
柜（盘）顶上母线配制见“母带安装”要求。
盘、柜安装的允许偏差（4）柜（盘）二次小线连结:按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
按图敷设相与柜之间的控制电缆连接线。
敷设电缆要求见“电缆敷设”。
控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。
低压成套电气设备装配工艺技术本文档旨在介绍低压成套电气设备装配的工艺技术。
低压成套电气设备是指额定电压不超过1000V的成套电气装置，包括电动机控制柜、无功补偿柜、开关电源柜等，广泛应用于各个领域的电力系统中。
该工艺技术旨在确保低压成套电气设备的安全可靠运行。
装配工艺步骤1. 设备准备在开始装配之前，需要确保所需的设备和零部件都准备齐全。
检查设备是否满足规格要求，确保不存在任何物理损坏或缺陷。
2. 装配空壳将设备的空壳组装起来。
按照设备的设计要求，严格安装相应的隔板、导轨等零部件，确保其稳固可靠。
3. 安装模块将各个功能模块逐一安装到空壳内部。
注意正确连接电缆、导线等，并确保固定牢固，避免接触不良或短路等问题。
4. 调试测试在安装完成后，对已装配好的设备进行调试测试。
包括检查电路连接是否正确、功能是否正常等。
必要时，可以使用专业测试设备进行测试。
5. 安全标识装配完成后，对设备进行必要的安全标识，包括标注设备名称、额定电压、电流等信息，以便操作人员正确使用。
注意事项- 在整个装配过程中，严格遵守相关的安全操作规程，确保人身和设备安全。
- 注意避免过度拧紧螺栓、松动接线等问题，确保装配的牢固性和电气连接的可靠性。
- 仔细检查装配过程中是否出现异物或杂质，及时清理和处理。
- 装配过程中，注意防止静电、火花等可能引起火灾或爆炸的情况发生。
以上是低压成套电气设备装配工艺技术的简要介绍。
在实际操作中，请严格按照相关规定和标准进行操作，确保装配质量和安全性。

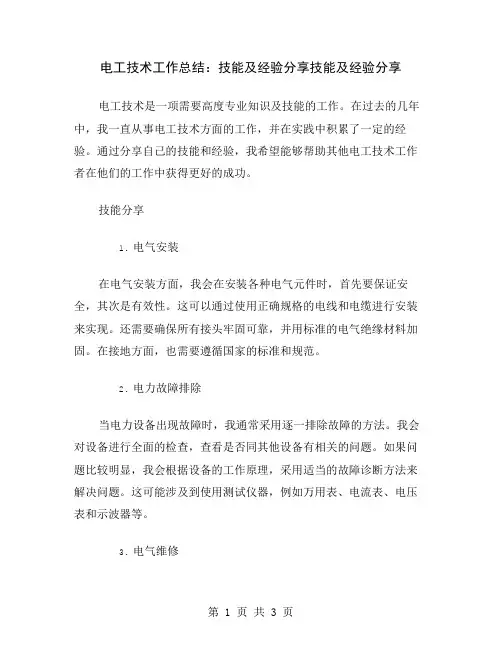

电工技术工作总结：技能及经验分享技能及经验分享电工技术是一项需要高度专业知识及技能的工作。
在过去的几年中，我一直从事电工技术方面的工作，并在实践中积累了一定的经验。
通过分享自己的技能和经验，我希望能够帮助其他电工技术工作者在他们的工作中获得更好的成功。
技能分享1.电气安装在电气安装方面，我会在安装各种电气元件时，首先要保证安全，其次是有效性。
这可以通过使用正确规格的电线和电缆进行安装来实现。
还需要确保所有接头牢固可靠，并用标准的电气绝缘材料加固。
在接地方面，也需要遵循国家的标准和规范。
2.电力故障排除当电力设备出现故障时，我通常采用逐一排除故障的方法。
我会对设备进行全面的检查，查看是否同其他设备有相关的问题。
如果问题比较明显，我会根据设备的工作原理，采用适当的故障诊断方法来解决问题。
这可能涉及到使用测试仪器，例如万用表、电流表、电压表和示波器等。
3.电气维修电气设备在经过长时间的使用后，经常会出现相应的故障在这种情况下，需要进行维护和修理。
这包括检查电气元件、电线、电缆和电路板等。
当需要更换元件时，我会使用高质量的替代件，并确保它们符合国家标准。
同时，为了避免短路和电气火灾等危险，我通常将电气维修委托给熟练的电气工程师。
经验分享1.学习最新技术电子技术一直在不断发展，每年都会有新的技术和设备问世。
因此，作为一个电工技术工作者，我了解到要保持自己的竞争力，必须时刻关注当前行业的最新发展。
我经常参加各种电工技术相关的培训和研讨会，这有助于我习得新技能，并在工作中取得更好的成果。
2.识别风险在电气领域，与其他行业相比，存在很高的风险。
一旦发生电气火灾或爆炸事故，它将带来严重的危害。
因此，作为电工技术工作者，我意识到避免意外事件的重要性，因此在工作中经常进行风险评估，并采取相应的风险控制措施。
3.良好的沟通能力电工技术工作者的工作涉及到与其他人员的沟通。
特别是在协作完成复杂的电气工作时，我会与其他的工人、设计师、顾客和管理人员保持有效的沟通。
电气设备安装施工工艺1. 前置工作在电气设备安装前，需要进行一些前置工作，包括：1.1 施工准备电气设备施工前需要进行施工准备，包括：•清理施工区域：清除现场障碍物、减小施工区域内工人与设备之间的障碍物等。
•确认设备位置：确定电气设备的布置位置、支撑架或支架安装基础等。
•搭设施工平台和防护架：确保属于施工区域内的高处安全可靠，避免在施工过程中发生意外。
•确定时间安排和进度：制定施工计划并安排好施工人员和机械设备，保证施工的顺利进行。
1.2 工具设备在电气设备安装过程中，需要使用一些工具设备。
•手电钻、电锤：用于安装支架和连接件的固定。
•笔型烙铁：用于连接电缆和终端之间的接线。
•变压器：用于检测机房电源电压是否符合要求。
•万用表：用于电气设备的线路检测和安装完成后的电气参数测量。
2. 安装施工电气设备安装施工分成以下步骤：2.1 安装支架•根据设备图纸，找到点位。
•根据设计要求搭设支架或支架安装基础。
•在支架或基础上安装设备支撑架。
2.2 安装电缆桥架安装电缆桥架主要是为了使电缆有一个固定的通道，防止电缆折断或者被损坏。
•根据设计图纸确定电缆桥架的种类和尺寸。
•确认电缆桥架的位置和相互之间的距离。
•安装电缆桥架，使其与设备的支撑架固定在一起。
2.3 进行电缆引出和连接•安装电气设备，并将设备的电缆引出到电缆桥架上。
•通过接线端子将电缆与设备相连接。
•确认电气设备与电源之间的电气参数和电缆连接无误后，进行电气设备的开通检查。
2.4 系统接地•根据设计图纸，确定施工位置和接地柜的大小和形式。
•安装接地铜杆和接地线，并进行连接和测量。
2.5 测试和调试•进行安装调试和测试，确保电气设备能够正常运转并且满足要求。
•检查安装和接线是否正确，并对参数进行测量和检查。
•确认设备的技术指标和规范的符合要求。
3. 后期工作电气设备安装施工完成后，需要进行一些后期工作。
•安全演练：对设备的操作人员进行安全培训和实际操作演练。

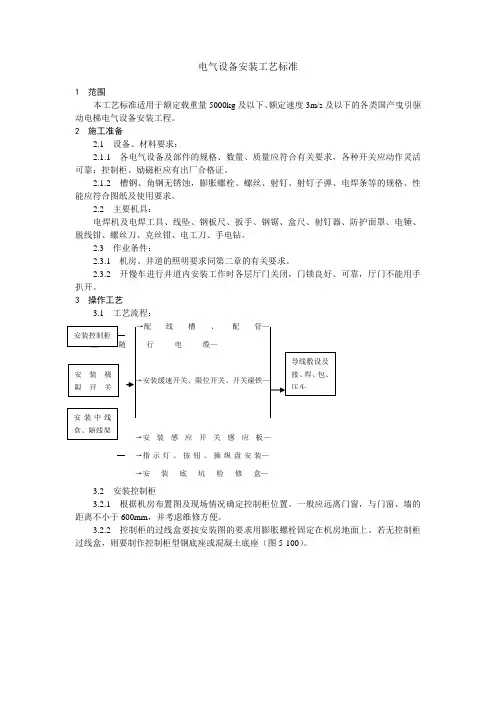

电气设备安装1 范围本工艺标准适用于额定载重量5000kg及以下、额定速度3m/s及以下的各类国产曳引驱动电梯电气设备安装工程。
2 施工准备2.1 设备、材料要求：2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂一合格证。
2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使用要求。
2.2 主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝甜、电工刀、手电钻。
2.3 作业条件：2.3.1 机房、井道的照明要求同第二章的有关要求。
2.3.2 开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。
3 操作工艺3.1 工艺流程：配线槽、配管安装控制柜挂随行电缆安装极限开关安装缓速开关、限位开关、开关碰铁安装感应开关感应板指示灯、铵钮、操纵盘安装安装底坑检修盒3.2 安装控制柜3.2.1 根据机房布置图及现场情况确定控制柜位置。
一般应远离门窗，与门窗、墙的距离不小于600mm，并考虑维修方便。
3.2.2 控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。
若无控制柜过线盒，则要制作控制柜型钢底座电混凝土底座（图5-100）。
控制柜与型钢底座采用螺丝连接固定。
控制柜与混凝土底座采用地脚螺丝连接固定。
3.2.3 控制柜安装固定要牢固。
多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。
3.2.4 小型的励磁柜安装在距地面高1200mm以上的金属支架上（以便调整）。
3.3 安装极限开关：3.3.1 根据布置图，若极限开关选用墙上安装方式时，要安装在机房门入口处，要求开关底部距地面高度1.2～1.4m。
当梯井极限开关钢丝绳位置和极限开关不能上下对应时，可在机房顶板上装导向滑轮，导向轮位置应正确动作灵活、可靠（图5-101）。
极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上。
钢丝绳在开关手柄轮上应绕3～4圈，其作用力方向应保证使闸门跳开，切断电源。
3.3.2 根据布置图位置，若在机房地面上安装极限开关时，要按开关能和梯井极限绳上、下对应来确定安装位置。
极限开关支架用膨胀螺栓固定在梯房地面上。
极限开关盒底面距地面300mm (图5-102)。
将钢丝绳按要求进行固定。
3.4 安装中间接线盒、随缆架。
3.4.1 中间接线盒设在梯井内，其高度按下式确定：高度（最底层厅门地坎至中间接线盒底的垂直距离）=电梯行程+1500mm+200mm。
若中间接线盒设在夹层或机房内，其高度（盒底）距夹层或机房地面不低于300mm。
3.4.2 中间接线盒水平位置要根据随缆既不能碰轨道支架又不能碰厅门地坎的要求来确定。
若梯井较小，轿门地坎和中间接线盒在水平位置上的距离较近时，要统筹计划，其间距不得小于40mm（图5-103）。
3.4.3 中间接线盒用膨胀螺栓固定于墙壁上。
在中间接线盒底面下方200mm处安装随缆架。
固定随缆架要用不小于φ16的膨胀螺栓两条以上（视随缆重量而定），以保证其牢度（图5-104）。
3.5 配管、配线槽：3.5.1 机房配管除图纸规定沿墙敷设明管外，均要敷设暗管，梯井允许敷设明管。
电线管的规格要根据敷设导线的数量决定。
电线管内敷设导线总面积（包括绝缘层）不应超过管内净面积的40%。
3.5.2 配φ20以下的管采用丝扣管箍连接。
φ25以上的管可采用焊接连接。
管子连接门、出线口要用钢锉锉光，以免划伤导线。
管子焊接接口要齐，不能有缝隙或错口（图5-105）。
3.5.3 进入落地式配电箱（柜）的电线管路，应排列整齐，管口高于基础面不小于50mm。
3.5.4 明配管以下各处需设支架：直管每隔2～2.5m，横管不大于1.51m。
金属软管不大于1m，拐弯处及出入箱盒两端为150mm。
每根电线管不少于2个支架，支架可直埋墙内或用膨胀螺栓固定。
3.5.5 钢管进入接线盒及配电箱，暗配管可用焊接固定，管口露出盒（箱）小于5mm，明配管应用锁紧螺母固定，露出锁母的丝扣为2～4扣。
3.5.6 钢管与设备连接，要把钢管敷设到设备外壳的进线口内，如有困难，可采用下述两种方法：3.5.6.1 在钢管出线口处加软塑料管引入设备，但钢管出线口与设备进线口距离应在200mm以内。
3.5.6.2 设备进线口和管干出线口用配套的金属软管和软管接头连接，软管应用管卡固定。
3.5.7 设备表面上的明配管或金属软管应随设备外形敷设，以求美观，如抱闸配管（图5-106）。
3.5.8 井道内敷设电线管时，各层应装分支接线盒（箱），并根据需要加端子板。
3.5.9 管盒要用开孔器开孔，孔径不大于管外径1mm。
3.5.10 机房配线槽除设计选定的厚线槽外，均应沿墙、梁或梯板下面敷设，线槽敷设应模平竖直。
3.5.11 梯井线槽到每层的分支导线较多时，应设分线盒并考虑加端子板。
3.5.12 由线槽引出分支线，如果距指示灯、按手盒较近，可用金属软管敷设；若距离超过2m，应用钢管敷设。
3.5.13 线槽应有良好的接地保护，线槽接头应严密并作跨接地线（图5-107）。
3.5.14 切断线槽需用手锯操作（不能用气焊），拐弯处不允许锯直口，应沿穿线方向弯成90°保护口，以防伤线（图5-108）。
3.5.15 线槽采用射钉或膨胀螺栓固定。
3.5.16 线槽安装完后补刷沥青漆一道，以防锈蚀。
3.6 挂随行电缆：3.6.1 随行电缆的长度应根据中线盒及轿厢底接线盒实际位置；加上两头电缆支架绑扎长度及接线余量确定。
保证在轿厢群底或撞顶时不使随缆拉紧，在正常运行时不蹭轿厢和地面；蹲底时随缆距地面100～200mm为宜。
3.6.2 轿底电缆支架和井道电缆支架的水平距离不小于：8芯电缆为500mm，16～24芯电缆为800mm。
3.6.3 挂随缆前应将电缆自由悬垂，使其内应力消除。
多根随缆不宜绑扎成排。
3.6.4 用塑料绝缘导线（BV1.5mm）将随缆牢固地绑扎在随缆支架上（图5-109）。
3.6.5 电缆入接线盒应留出适当余量，压接牢固，排列整齐。
3.6.6 当随缆距导轨支架过近时，为了防止随缆损坏，可自底坑沿导轨支架焊φ6圆钢至高于井道中部1.5m处，或设保护网。
3.7 安装缓速开关、眼位开关及其碰铁：3.7.1 碰铁应无扭曲、变形，安装后调整其垂直度偏差不大于长度的1/1000，最大偏差不大于3mm（碰铁的斜面除外）。
3.7.2 缓速开关、限位开关的位置按下述要求确定：3.7.2.1 一般交流低速电梯（1m/s及以下），开关的第一级做为强迫减速，将快速转换为慢速运行。
第二级应做为限位用，当轿厢因故超过上下端站50～100mm时，即切断顺方向控制电路。
3.7.2.2 端站强迫减速装置有一级或多级减速开关，这些开关的动作时间略滞后于同级正常减速动作时间。
当正常减速失效时，装置按照规定级别进行减速。
3.7.3 开关安装应牢固，安装后要进行调整，使其碰轮与碰铁可靠接触，开关触点可靠动作，碰轮略有压缩余量。
碰轮距碰铁边不小于5mm（图3-110）。
3.7.4 开关碰轮的安装方向应符合要求，以防损坏（图5-111）。
3.8 安装感应开关和感应板：3.8.1 无论装在轿厢上的平层感应开关及开门感应开关，还是装在轨道上的选层、截车感应开关（这种是没有选层器的电梯），其形式基本相同。
安装应横平竖直，各侧面应在同一垂直面上，其垂直偏差不大于1mm。
3.8.2 感应板安装应垂直，插入感应器时宜位于中间，若感应器灵敏度达不到要求时，可适当调整感应板，但与感应器内各侧间隙不小于7mm（如图5- 112所示）。
3.8.3 感应板应能上下，左右调节，调节后螺栓应可靠锁紧，电梯正常运行时不得与感应器产生摩擦，严禁碰撞。
3.9 指示灯、按钮、操纵盘安装：3.9.1 指示灯盒、按钮盒、操纵盘箱安装应横平竖直，其误差应不大于4/l000。
指示灯盒中心与门中线偏差不大于5mm（图5-113）。
3.9.2 指示灯、按钮、操纵盘的面板应盖平，遮光罩良好，不应有漏光和串光现象。
3.9.3 按钮及开关应灵活可靠，不应有阻塞现象。
3.10 安装底坑检修盒：3.10.1 底坑检修盒的安装位置应选择在距线槽或接线盒较近、操作方便、不影响电梯运行的地方。
图5-114为检修盒安装在靠线槽较近一侧的地坎下面。
3.10.2 底坑检修盒用膨胀螺栓固定在井壁上。
检修盒、电线管、线槽之间都要跨接地线。
3.11 导线敷设及接、焊、包、压头：3.11.1 穿线前将钢管或线槽内清扫干净，不得有积水、污物。
3.11.2 根据管路的长度留出适当余量进行断线，穿线时不能出现损伤线皮，扭结等现象，并留出适当备用线（10～20根备1根，20～50根备2根，50～100根备3根）。
3.11.3 导线要按布线图敷设，电梯的供电电源必须单独敷设。
动力和控制线路宜分别敷设。
微信号及电子线路应按产品要求单独敷设或采取抗干扰措施。
若在同一线槽中敷设，其间要加隔板。
3.11.7 设备及盘柜压线前应将导线沿接线端子方向整理成束，然后用小线或尼龙卡子绑扎，以便故障检查。
3.11.8 导线终端应设方向套或标记牌，并注明该线路编号。
3.11.9 导线压接要严、实，不能有松脱、虚接现象。
4 质量要求4.1 保证项目：4.1.1 极限、限位、缓速装置的安装位置正确，功能必须可靠，开关安装牢固。
检验方法：观察和实际运行检查。
4.1.2 电梯的供电电源线必须单独敷设。
检验方法：观察检查。
4.1.3 电气设备和配线的绝缘电阻值必须大于0.5MΩ。
检验方法：实测检查或检查安装记录。
4.1.4 保护接地（接零）系统必须良好，电气设备外皮有良好的保护接地（接零）。
电线管、槽及箱、盒连接处的跨接地线必须紧密牢固、无遗漏。
检验方法：观察检查和检查安装记录。
4.1.5 电梯的随行电缆必须绑扎牢固、排列整齐，无扭曲，其敷设长度必须保证轿厢在极限位置时不受力、不拖地。
检验方法：观察检查。
4.2 基本项目：4.2.1 机房内的配电、控制屏、柜、盘的安装应布局合理，横竖端正，整齐美观。
检验方法：观察检查。
4.2.2 配电盘、柜、箱、盒及设备配线应连接牢固，接触良好，包扎紧密，绝缘可靠，标志清楚，绑扎整齐美观。
检验方法：观察检查。
4.2.3 电线管、槽安装应牢固，无损伤，布局走向合理，出线口准确，槽盖齐全平整，与箱、盒及设备连接正确。
检验方法：观察检查。
4.2.4 电气装置的附属构架，电线管、槽等非带电金属部分的防腐处理应涂漆，均匀无遗漏。
检验方法：观察检查。
4.3 允许偏差项目：电气装置安装的允许偏差、尺寸要求和检验方法见表5-15。
