新能源汽车--混合动力汽车分类和工作原理
- 格式:ppt
- 大小:24.90 MB
- 文档页数:72
新能源汽车的基础知识随着环境问题的日益突出和能源紧缺的挑战,新能源汽车作为一种可持续发展的交通工具备受关注。
本文将从新能源汽车的定义、分类、工作原理、优势和发展前景等方面,介绍其基础知识。
一、新能源汽车的定义新能源汽车,简称NEV(New Energy Vehicle),是指采用非传统燃料作为能源的汽车,主要包括纯电动汽车、插电式混合动力汽车和燃料电池汽车。
这些车辆的共同特点是利用清洁能源替代传统燃料,减少对环境的污染。
二、新能源汽车的分类1. 纯电动汽车(Electric Vehicles,EV):纯电动汽车是指完全依靠电能驱动的汽车,不使用传统燃料。
其主要组成部分是电动机、电池组和控制系统。
2. 插电式混合动力汽车(Plug-in Hybrid Electric Vehicles,PHEV):插电式混合动力汽车是指既可以使用传统燃料(如汽油或柴油),又可以通过电源充电使用电能的汽车。
它由传统内燃机、电动机、电池组和控制系统组成。
3. 燃料电池汽车(Fuel Cell Electric Vehicles,FCEV):燃料电池汽车是指利用氢气和氧气的化学反应产生电能,驱动电动机工作的汽车。
其主要组成部分是燃料电池系统、电动机和氢气储存装置。
三、新能源汽车的工作原理1. 纯电动汽车的工作原理:纯电动汽车的电能是通过电池组储存的,当车辆行驶时,电池组将电能供给电动机,驱动车辆运行。
电池组可以通过充电桩或电动车充电站进行充电,充电时间和续航里程是影响纯电动汽车使用的重要因素。
2. 插电式混合动力汽车的工作原理:插电式混合动力汽车既可以通过传统燃料驱动,又可以通过电能驱动。
当电池组电量不足时,内燃机可以为电池组充电,同时驱动电动机工作。
而在电池组电量充足时,电动机将主要驱动车辆运行。
3. 燃料电池汽车的工作原理:燃料电池汽车的电能是通过燃料电池系统产生的。
燃料电池系统将氢气和氧气进行反应,产生电能供给电动机驱动车辆。

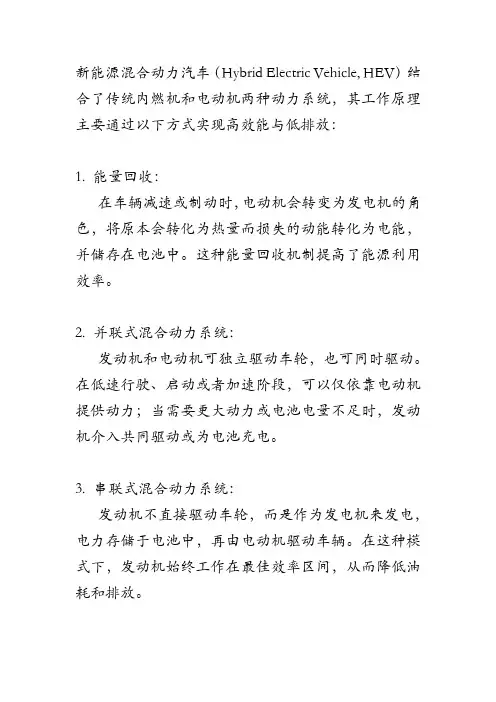

新能源混合动力汽车(Hybrid Electric Vehicle, HEV)结合了传统内燃机和电动机两种动力系统,其工作原理主要通过以下方式实现高效能与低排放:
1. 能量回收:
在车辆减速或制动时,电动机会转变为发电机的角色,将原本会转化为热量而损失的动能转化为电能,并储存在电池中。
这种能量回收机制提高了能源利用效率。
2. 并联式混合动力系统:
发动机和电动机可独立驱动车轮,也可同时驱动。
在低速行驶、启动或者加速阶段,可以仅依靠电动机提供动力;当需要更大动力或电池电量不足时,发动机介入共同驱动或为电池充电。
3. 串联式混合动力系统:
发动机不直接驱动车轮,而是作为发电机来发电,电力存储于电池中,再由电动机驱动车辆。
在这种模式下,发动机始终工作在最佳效率区间,从而降低油耗和排放。
4. 混联式(又称并/串联式)混合动力系统:
结合了并联和串联的特点,能够根据工况灵活切换不同的动力输出模式。
既可以在低负荷条件下采用纯电动模式运行,又能在高速行驶时发动机和电动机协同工作。
5. 智能管理系统:
混动汽车配备有先进的电子控制系统,实时监测车辆运行状态和驾驶需求,自动调节发动机和电动机的工作状态,以达到最佳的燃油经济性和排放性能。
总之,新能源混合动力汽车的核心目标是通过高效的能量管理和动力分配策略,使得发动机在最优化的工况下运行,同时利用电动机的优势特性来弥补内燃机的不足,最终实现节能减排的效果。
新能源汽车技术类型及技术原理
新能源汽车技术类型主要包括纯电动汽车(Electric Vehicle,简称EV)、插电式混合动力汽车(Plug-in Hybrid Electric Vehicle,简称PHEV)和燃料电池汽车(Fuel Cell Electric Vehicle,简称FCEV)。
1. 纯电动汽车:纯电动汽车使用电池作为主要能源供应,通过将电能转化为动力来驱动车辆。
其技术原理是利用电池储存电能,然后通过电机将电能转化为机械能,从而驱动车辆运行。
纯
电动汽车不会产生尾气排放,具有零排放的环保优势。
2. 插电式混合动力汽车:插电式混合动力汽车是将传统燃油汽车与电动汽车技术相结合的一种
车型。
它可以使用燃油和电能来驱动车辆。
插电式混合动力汽车配备了一个电池组和一个内燃机,电池组可以通过插电方式充电或者通过车辆自身的发电机以及能量回收系统来获得能量。
在行驶中,这种车型可以根据车速、车辆负载等条件自动选择电力驱动或燃油驱动,以实现更高的能效和减少尾气排放。
3. 燃料电池汽车:燃料电池汽车使用氢气和氧气进行电化学反应,通过产生的电能来驱动车辆。
燃料电池技术原理是通过向燃料电池供应氢气,并将氢气与空气中的氧气在电解质催化剂层中
进行氧化还原反应,产生电流,并将制造的电流送往驱动电机以驱动车辆。
燃料电池汽车的优
势在于零排放、短时间内充电等。
但是目前燃料电池的成本较高,相关的氢气充电基础设施还
不完善。
新能源混合动力汽车一、简介新能源混合动力汽车(HEV)是指车辆驱动系统由两个或多个能同时运转的单个驱动系统联合组成的车辆,车辆的行驶功率依据实际的车辆行驶状态由单个驱动系统单独或共同提供。
通常所说的混合动力汽车,一般是指油电混合动力汽车(Hybrid Electric Vehicle,HEV),即采用传统的内燃机(柴油机或汽油机)和电动机作为动力源,电动机的动力源包括蓄电池、燃料电池、太阳能电池等,当前混合动力汽车一般是指内燃机车发电机,再加上镍氢动力电池的汽车。
其目的是实现节约汽油的消耗量和减少汽车的污染。
二、分类混合动力汽车的分类方法有很多,典型的分类方法如下。
1、按动力传动系统布置分类根据混合动力驱动的联结方式,一般把混合动力汽车分为串联式、并联式和混联式三类。
(1)串联式混合动力驱动系统(SHEV),如图1所示,主要由发动机、发电机、驱动电机等三大动力总成用串联方式组成了HEV的动力系统。
图1、串联式混合动力驱动系统示意图(2)并联式混合动力驱动系统(PHEV),其示意图如图2所示,汽车可由发动机和电动机共同驱动或各自单独驱动,两大动力总成的功率可以互相叠加输出,也可以单独输出。
图2 并联式混合动力驱动系统示意图(3)混联式混合动力驱动系统(PSHEV),是串联式与并联式的综合,其示意图如图3所示。
主要由发动机、电动-发电机和驱动电机三大动力总成组成。
图3 混联式混合动力驱动系统示意图根据在混合动力系统中混合度的不同,混合动力汽车还可以分为以下四类:(1)微混混合动力汽车,依靠电动机的功率比例很小,车辆的驱动功率主要由内燃机提供。
其工作模式是:如遇到红灯或交通阻塞等情况车辆需短时停车怠速时,使内燃机熄火取消怠速,而当车辆再次行驶时,立即重新启动内燃机;在制动时转变为发电机,实现制动能量回收。
从严格意义上来讲,这种微混合动力系统的汽车不属于真正的混合动力汽车,因为它的电机并没有为汽车行驶提供持续的动力。
任务2 混合动力汽车分类和工作原理【任务目标】熟悉不同类型混合动力汽车在不同工况下的能量流通方式和其工作原理。
【任务实施】一、按结构布置形式分类1串联式混合动力电动汽车〔Series Hybrid Electric Vehicle,SHEV〕;2并联式混合动力电动汽车〔Parallel Hybrid Electric Vehicle,PHEV〕;3混联式混合动力电动汽车〔Parallel Series Hybrid Electric Vehicle,PSHEV〕。
二、按照对电能的依赖程度分类1弱混混合动力系统2轻混合动力系统a在减速和制开工况下,对局部能量进行吸收;b在行驶过程中,发动机等速运转,发动机产生的能量可以在车轮的驱动需求和发电机的充电需求之间进行调节。
轻混合动力系统的混合度一般在2021下。
3中混合动力系统4完全混合动力系统5外插电式混合动力系统三、其它划分型式1按照行驶模式的选择方式划分〔1〕有手动选择功能的混合动力电动汽车hybrid electric vehicle with selectiveswitch具备行驶模式手动选择功能的混合动力电动汽车。
车辆可选择的行驶模式包括热机模式、纯电动模式和混合动力模式三种。
〔2〕无手动选择功能的混合动力电动汽车hybrid electric vehicle withoutselective switch不具备行驶模式手动选择功能的混合动力电动汽车。
车辆的行驶模式根据不同工况自动切换。
2按照车辆用途划分〔1〕混合动力电动乘用车h ybrid electric passenger car〔2〕混合动力电动客车hybrid electric bus〔3〕混合动力电动货车hybrid electric goods vehicle3按照与发动机混合的可再充电能量储存系统不同可以划分为:〔1〕动力蓄电池式混合动力电动汽车;〔2〕超级电容器式混合动力电动汽车;〔3〕机电飞轮式混合动力电动汽车;〔4〕动力蓄电池与超级电容器组合式混合动力电动汽车。
汽车混合动力技术的分类及其工作原理-概述说明以及解释1.引言1.1 概述概述部分:汽车混合动力技术是一种结合传统燃油发动机和电动机的创新技术,旨在提高汽车的燃油经济性和环境友好性。
随着环境保护意识的增强和能源问题的日益突出,混合动力技术已成为汽车行业的一个热点领域。
混合动力技术的分类主要包括串联式混合动力、并联式混合动力和增程式混合动力。
串联式混合动力系统是通过燃油发动机驱动发电机,再由发电机提供电能驱动电动机,电动机带动车轮运动。
并联式混合动力系统则是燃油发动机和电动机同时带动车轮运动,从而实现动力的协同作用。
增程式混合动力系统则是在车辆使用纯电动模式下,电动机的电能耗尽后,通过发动机驱动发电机为电动机提供电能,从而提供额外的续驶里程。
混合动力技术的工作原理主要是通过燃油发动机和电动机的协同工作来实现动力输出。
燃油发动机负责提供额外的动力和充电发电机的驱动力,同时也为电动机提供电能;而电动机正好可以利用废气能量等方式减轻燃油发动机的负荷,实现动力的平衡和优化。
总之,混合动力技术作为一种环保节能的新型汽车动力技术,具有很大的发展潜力。
通过对不同分类的混合动力技术的研究和应用,可以推动汽车行业向更加环保、高效的方向发展,并为解决能源和环境问题做出积极贡献。
1.2文章结构文章结构的部分是为了给读者提供一个清晰的预览,让他们了解文章的框架和内容。
在本文中,文章的结构如下:2. 正文:2.1 混合动力技术的分类2.2 混合动力技术的工作原理在这个部分,我们将首先对混合动力技术进行分类,然后详细介绍每种分类的工作原理。
这样的结构有助于读者理解混合动力技术的概念、分类和工作原理。
接下来,我们将重点介绍每个部分的内容。
1.3 目的:混合动力技术作为汽车工业发展的重要方向之一,具有节能环保、减少尾气排放和提高燃油利用率等优势。
本文旨在通过对混合动力技术的分类及工作原理的介绍,深入探讨不同类型混合动力技术的工作原理,了解其在实际应用中的优劣势,以期为我们更好地理解和应用混合动力技术提供指导和借鉴。
新能源车的原理与维修技术新能源车是指使用非传统能源的汽车,主要包括电动汽车和混合动力汽车。
其原理和维修技术如下:新能源车的原理:1.电动汽车原理:电动汽车使用电池组作为能源储存装置,电机作为驱动装置。
当车辆行驶时,电池组会向电机提供电能,通过电机的驱动产生动力,从而推动车辆前进。
2.混合动力汽车原理:混合动力汽车同时搭载了内燃机和电动机。
在不同行驶工况下,通过内燃机和电动机的合理配合,实现燃油效率的最大化和排放的最小化。
新能源车的维修技术:1.电池维修技术:负责对电池的监测、维护和修复工作。
维修人员需要定期检查电池组的工作状态和容量,并根据需要进行充电和更换。
2.电机维修技术:负责对电机系统的检测和维修。
维修人员需要定期检查电机的工作状态、温度和噪音,并及时处理故障和损坏。
3.充电系统维修技术:负责对充电桩和充电设备的维护和维修。
维修人员需要掌握充电系统的工作原理和操作流程,并能够解决充电故障和异常情况。
4.动力系统维修技术:针对混合动力汽车的维修,维修人员需要掌握内燃机和电动机的原理和工作方式,能够进行系统的检测、维护和修复。
5.车身结构维修技术:针对新能源车的特殊结构和材料,维修人员需要更新自己的知识和技能,能够进行车身的钣金、喷漆和修复工作。
6.车载电子系统维修技术:新能源车普遍配备了各种先进的车载电子设备,如智能导航、车载通信和主动安全系统等,维修人员需要熟悉这些系统的工作原理和维修方案。
新能源车的维修工作相对传统燃油汽车更加复杂和专业化,需要维修人员具备更高水平的技能和知识。
为了提高维修人员的维修能力,相关部门需要加大对维修技术培训的投入,并制定相关的维修规范和标准,以保障新能源车的正常运行和安全性。
同时,也需要加强对新能源车维修市场的监管,提高维修服务的质量和效率。
混动车工作原理
混动车工作原理是一种结合了燃油发动机和电动机的动力系统。
其工作原理如下:
1. 加速时,燃油发动机会带动车辆行驶,并且同步驱动发电机。
发电机通过转换机械能为电能,将电能存储在电池中。
2. 当车辆减速或停车时,发动机会停止工作,而电动机会接管驱动车辆。
这是因为电动机可以提供高扭矩,使车辆在低速行驶时更加高效。
3. 当电池电量较低时,发动机会自动启动,并驱动发电机为电池充电,以维持电池的储能状态。
4. 在某些情况下,例如高速行驶时,燃油发动机可以直接驱动车辆,以提供更高的动力输出。
需要注意的是,混动车的工作原理可以根据具体车型和制造商有所不同。
有些混动车可以进行插电充电,即通过外部电源为电池充电,使得车辆更加环保和节能。
总的来说,混动车的工作原理旨在将燃油发动机和电动机的优势结合起来,以达到更高的燃油经济性和更低的排放水平。
