工程测量学62坐标法放样

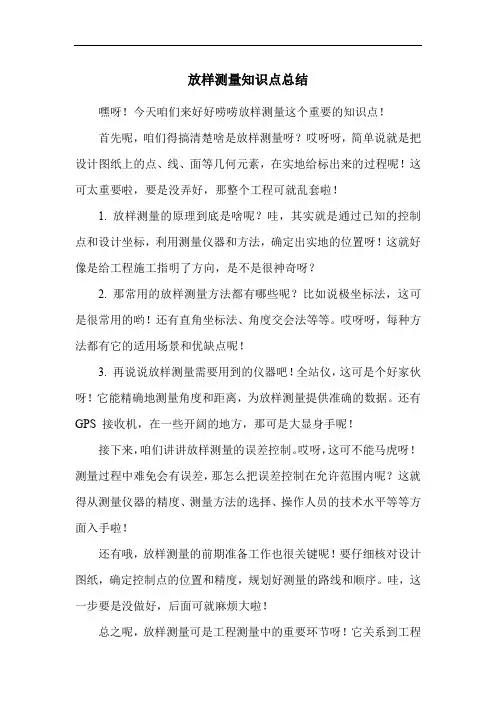

放样测量知识点总结
嘿呀！今天咱们来好好唠唠放样测量这个重要的知识点！
首先呢，咱们得搞清楚啥是放样测量呀？哎呀呀，简单说就是把设计图纸上的点、线、面等几何元素，在实地给标出来的过程呢！这可太重要啦，要是没弄好，那整个工程可就乱套啦！
1. 放样测量的原理到底是啥呢？哇，其实就是通过已知的控制点和设计坐标，利用测量仪器和方法，确定出实地的位置呀！这就好像是给工程施工指明了方向，是不是很神奇呀？
2. 那常用的放样测量方法都有哪些呢？比如说极坐标法，这可是很常用的哟！还有直角坐标法、角度交会法等等。

哎呀呀，每种方法都有它的适用场景和优缺点呢！
3. 再说说放样测量需要用到的仪器吧！全站仪，这可是个好家伙呀！它能精确地测量角度和距离，为放样测量提供准确的数据。

还有GPS 接收机，在一些开阔的地方，那可是大显身手呢！
接下来，咱们讲讲放样测量的误差控制。

哎呀，这可不能马虎呀！测量过程中难免会有误差，那怎么把误差控制在允许范围内呢？这就得从测量仪器的精度、测量方法的选择、操作人员的技术水平等等方面入手啦！
还有哦，放样测量的前期准备工作也很关键呢！要仔细核对设计图纸，确定控制点的位置和精度，规划好测量的路线和顺序。

哇，这一步要是没做好，后面可就麻烦大啦！
总之呢，放样测量可是工程测量中的重要环节呀！它关系到工程
的质量和进度，可不能掉以轻心哟！大家一定要认真学习和掌握，为咱们的工程建设贡献力量呀！怎么样，小伙伴们，对放样测量是不是有了更清楚的认识啦？。

一、名词解释：1、测量学2、测定3、测设4、工程测量学5、水准面6、水平面7、大地水准面8、高程9、相对高程 10、高差11、高程测量 12、水准测量 13、视准轴 14、视差 15、水准点16、附合水准路线17、闭合水准路线 18、支水准路线 19、高差闭合差 20、水平角21、竖直角 22、竖盘指标差 23、距离测量 24、直线定线 25、直线定向26、方位角 27、坐标方位角 28、象限角 29、系统误差 30、偶然误差31、相对误差 32、容许误差 33、控制测量 34、平面控制测量 35、高程控制测量36、导线测量 37、附合导线 38、闭合导线 39、支导线 40、坐标正算41、坐标反算 42、三角高程测量 43、地物 44、地貌 45、地形46、地形图 47、地形图的比例尺 48、比例尺精度 49、比例符号 50、地物注记51、等高线 52、等高距 53、等高线平距 54、山脊线 55、山谷线56、地性线 57、鞍部 58、基本等高线 59、施工测量 60、极坐标法二、填空题：1、测量学是研究地球的，以及确定地面点的的科学。

主要内容分为和两个部分。

2、确定地面点位的三项基本工作是_____________、_____________和____________。

3、测量工作的基准面是。

4、水准仪由、和三部分构成。

5、经纬仪的安置主要包括______与_______两项工作。

6、角度测量分____________________和____________________测量。

7、水平角的观测常用的方法有和。

8、导线测量包括 ___________________、___________ ______和 _______________三种导线布置形式，它的外业工作包括____________、_____________和___________。

9、测量误差按其性质可分为与两类。

10、光学经纬仪主要由、和三部分构成。

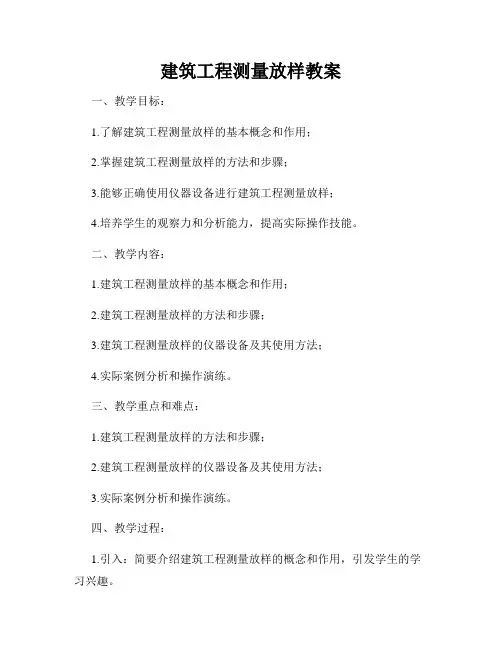

建筑工程测量放样教案一、教学目标：1.了解建筑工程测量放样的基本概念和作用；2.掌握建筑工程测量放样的方法和步骤；3.能够正确使用仪器设备进行建筑工程测量放样；4.培养学生的观察力和分析能力，提高实际操作技能。

二、教学内容：1.建筑工程测量放样的基本概念和作用；2.建筑工程测量放样的方法和步骤；3.建筑工程测量放样的仪器设备及其使用方法；4.实际案例分析和操作演练。

三、教学重点和难点：1.建筑工程测量放样的方法和步骤；2.建筑工程测量放样的仪器设备及其使用方法；3.实际案例分析和操作演练。

四、教学过程：1.引入：简要介绍建筑工程测量放样的概念和作用，引发学生的学习兴趣。

2.基础知识讲解：建筑工程测量放样是指根据设计图纸上的坐标和尺寸要求，在实际建设现场上准确地确定建筑物的位置和尺寸，并将设计图纸上的线形、点位等信息传导到地面上的工作过程。

它是建筑施工的第一步，直接关系到整个工程的准确性和施工质量。

建筑工程测量放样主要包括以下几个步骤：（1）确定坐标原点：根据设计要求和实际情况，确定测量工程的坐标原点，作为测量放样的起点。

（2）建立坐标系：根据设计图纸的坐标体系，在工程现场上建立起符合设计要求的局部坐标系，以便进行测量放样。

（3）进行水平放样：根据设计图纸的水平线形要求，利用水平仪和测量垂直高度的仪器，将线形信息准确地传导到地面上，并进行标志和标线。

（4）进行垂直放样：根据设计图纸的垂直线形要求，利用水平仪和测量垂直高度的仪器，将线形信息准确地传导到地面上，并进行标志和标线。

（5）检验和调整：在测量放样完成后，需要对测量结果进行检验，确保测量的准确性。

如果有偏差，需要进行调整，直至满足设计要求。

3.仪器设备及其使用方法：（1）水平仪：用于水平放样和垂直放样时，测量线形的水平和垂直高度。

（2）全站仪：用于根据设计图纸上的坐标要求，进行建筑工程测量放样。

（3）测量标杆：用于标志和标线，以便进行测量放样。

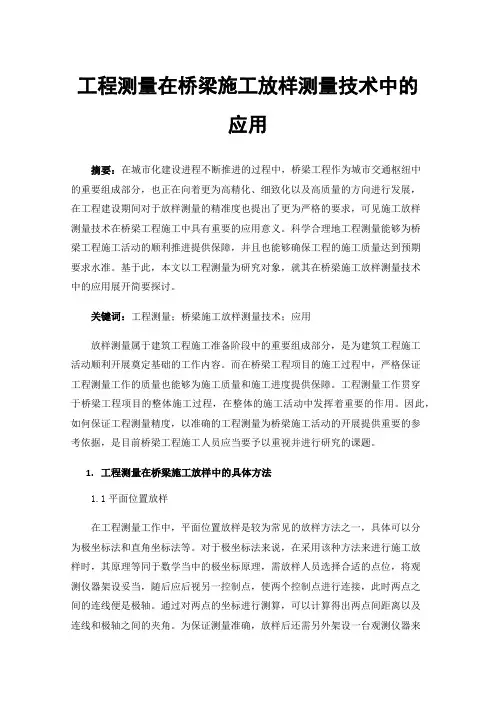

工程测量在桥梁施工放样测量技术中的应用摘要：在城市化建设进程不断推进的过程中，桥梁工程作为城市交通枢纽中的重要组成部分，也正在向着更为高精化、细致化以及高质量的方向进行发展，在工程建设期间对于放样测量的精准度也提出了更为严格的要求，可见施工放样测量技术在桥梁工程施工中具有重要的应用意义。

科学合理地工程测量能够为桥梁工程施工活动的顺利推进提供保障，并且也能够确保工程的施工质量达到预期要求水准。

基于此，本文以工程测量为研究对象，就其在桥梁施工放样测量技术中的应用展开简要探讨。

关键词：工程测量；桥梁施工放样测量技术；应用放样测量属于建筑工程施工准备阶段中的重要组成部分，是为建筑工程施工活动顺利开展奠定基础的工作内容。

而在桥梁工程项目的施工过程中，严格保证工程测量工作的质量也能够为施工质量和施工进度提供保障。

工程测量工作贯穿于桥梁工程项目的整体施工过程，在整体的施工活动中发挥着重要的作用。

因此，如何保证工程测量精度，以准确的工程测量为桥梁施工活动的开展提供重要的参考依据，是目前桥梁工程施工人员应当要予以重视并进行研究的课题。

1.工程测量在桥梁施工放样中的具体方法1.1平面位置放样在工程测量工作中，平面位置放样是较为常见的放样方法之一，具体可以分为极坐标法和直角坐标法等。

对于极坐标法来说，在采用该种方法来进行施工放样时，其原理等同于数学当中的极坐标原理，需放样人员选择合适的点位，将观测仪器架设妥当，随后应后视另一控制点，使两个控制点进行连接，此时两点之间的连线便是极轴。

通过对两点的坐标进行测算，可以计算得出两点间距离以及连线和极轴之间的夹角。

为保证测量准确，放样后还需另外架设一台观测仪器来进行控制点复核。

而在使用直角坐标法的过程中，放样人员需要借助全站仪等专业仪器设备进行测量，并获取相关的数据，通过预设的计算公式对数据进行处理，从而获取到测量点的坐标。

在桥梁施工放样当中，考虑到放样之前控制点的位置属于未知状态，因此采用极坐标法的效率要高于直角坐标法[1]。

正负零”指的是主体工程进展程度，在主体工程中的地下工程部分完成，该进行主体地上工程部分的时候，也就是主体工程达到“正负零”。

【推荐】常见的放样方法1 直线的放样根据精度要求不同：可以分为目估法和放线法（经纬仪）两种放线法：内插和外插。

2 水平角的放样测设水平角是根据一个已知方向和角顶位置，按设计给定的水平角值，把该角的另一个方向在实地标定出来。

3 距离的放样就是在实地上从某已知点开始，按给定的广向，量出设计所要的水平距离定出终点。

1）钢尺放样2）测距仪放样4 极坐标与直角坐标法放样极坐标放样是利用数学中的极坐标原理，以两个控制点的连线作为极轴，以其中一点作为极坐标建立极坐标系，根据放样点与控制点的坐标，计算出放样点到极点的距离（极距）及该放样点与极点连线方向和极轴间的夹角（极角），它们就是我们所要的放样数据。

直角坐标法：在设有互相垂直的主轴线或方格网时，这种方法比较准确、简便。

它是极坐标法的一个特例。

5 交会法放样1）前方交会法放样点位前方交会法放样点位是根据放样点和控制点的坐标计算出放样元素（即交会角度与方向）然后在现场按其放样元素将放样点标定在地面上和一种点位放样方法。

适用于放样点能同时通视2～3个已知控制点，但该点距控制点较远或不便于量距时（如桥墩中心点）。

6 高程放样BM为水准点，其高程为Hbm，待放样点P的设计高程为Hp，其步骤如下：1）将水准仪置于BM至P点的中间位置附近，后视BM点得读数a，视线高Hi=Hbm+a；2)根据仪器高及P点设计高程，计算前视读数b=Hi-Hp；3)将水准尺置于P点木桩一侧，上下移动至读取应有的前视读数b，没尺底画一横线，即为设计标高的位置。

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则；②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法；⑤圆曲线及其放样方法。

§10.1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点)的距离、角度、高差以及测点与测点间的相互位置关系等数据，并按一定的比例将这些测点缩绘到图纸上，绘制成图。

工程测量学一、名词解释1、工程控制网的优化设计2、外可靠性3、交点转向角4、变形监测5、工程测量学6、极坐标法放样7、竖曲线8、内可靠性 9、Ⅰ类优化设计 10、准则矩阵 11、Ⅱ类优化设计12、零类优化设计 13、插大旗 14、变形 15、线路工程测量16、铁路线路测量17、机助模拟法优化设计 18、初测 19、初步设计20、定测 21、路基边坡放样 22、纵横断面图二、判断题以下说法是否正确？正确的打“√”，错误的打“╳”。

1、观测成果的外业检核是确保外业观测质量，实现预期测量精度的重要环节。

（）2、外业观测成果的检核，只能说明观测值中是否含有大的粗差，而观测值中小的粗差以及控制网本身的精度和可靠性如何，还需要通过网平差来实现。

（）3、控制网的非经典自由网平差，是仅具有必要起始数据的平差方法。

对于高程网来说，即仅具有一个起始点，其高程值在平差中保持不变。

（）4、控制网的经典自由网平差，是仅具有必要起始数据的平差方法。

对于高程网来说，即仅具有一个起始点，其坐标值在平差中保持不变。

（）5、根据多余观测分量，仅能得知观测误差或粗差在多大程度上被平差系统所吞没，以及在多大程度上反映到残差中来。

（）6、控制网的外可靠性亦称观测的可控性，是指在一定的显著水平和检验功效下，用数理统计方法所能探测出的在观测值中存在的最小粗差。

（）7、控制网的内可靠性，是指每个可识别的粗差临界值，即可识别的最小粗差，对平差的未知参数及其这些参数的函数的影响。

（）8、在控制网的设计中，可考虑采用改善网的图形结构来提高网的整体可靠性；对个别观测值，可考虑提高观测精度来改善该观测值的可靠性。

（）9、变形监测网与一般的工程控制网相比，具有较高的精度和灵敏度、以及较好的可区分性。

（）10、工程控制网的质量标准是指整体精度标准、局部精度标准和费用。

（）11、对于一个控制网，其精度越高，则可靠性越好。

（）12、某一观测值的多余观测分量表示该观测值在总的多余观测数中所占的份额。
