西南交大工程测量习题答案

  • 格式：doc
  • 大小：2.91 MB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

西交大本科《测量学》习题答案

西交大本科《测量学》习题答案

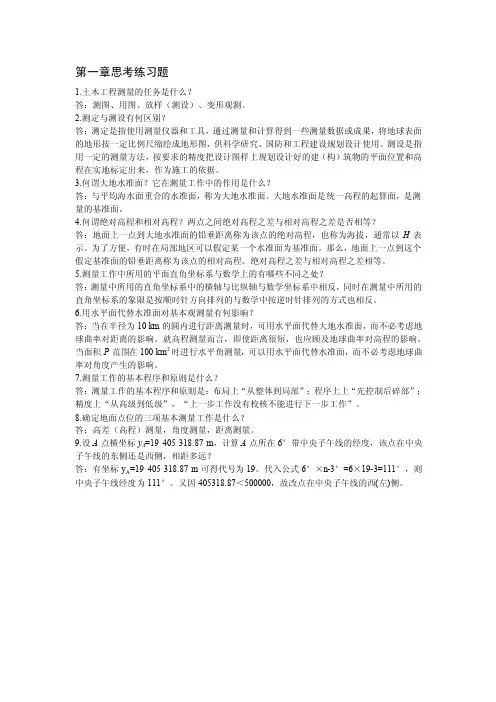

第一章思考练习题1.土木工程测量的任务是什么？答：测图、用图、放样（测设）、变形观测。

2.测定与测设有何区别？答：测定是指使用测量仪器和工具，通过测量和计算得到一些测量数据或成果，将地球表面的地形按一定比例尺缩绘成地形图，供科学研究、国防和工程建设规划设计使用。

测设是指用一定的测量方法，按要求的精度把设计图样上规划设计好的建（构）筑物的平面位置和高程在实地标定出来，作为施工的依据。

3.何谓大地水准面？它在测量工作中的作用是什么？答：与平均海水面重合的水准面，称为大地水准面。

大地水准面是统一高程的起算面，是测量的基准面。

4.何谓绝对高程和相对高程？两点之间绝对高程之差与相对高程之差是否相等？答：地面上一点到大地水准面的铅垂距离称为该点的绝对高程，也称为海拔，通常以H表示。

为了方便，有时在局部地区可以假定某一个水准面为基准面。

那么，地面上一点到这个假定基准面的铅垂距离称为该点的相对高程。

绝对高程之差与相对高程之差相等。

5.测量工作中所用的平面直角坐标系与数学上的有哪些不同之处？答：测量中所用的直角坐标系中的横轴与比纵轴与数学坐标系中相反，同时在测量中所用的直角坐标系的象限是按顺时针方向排列的与数学中按逆时针排列的方式也相反。

6.用水平面代替水准面对基本观测量有何影响？答：当在半径为10 km的圆内进行距离测量时，可用水平面代替大地水准面，而不必考虑地球曲率对距离的影响。

就高程测量而言，即使距离很短，也应顾及地球曲率对高程的影响。

当面积P范围在100 km2时进行水平角测量，可以用水平面代替水准面，而不必考虑地球曲率对角度产生的影响。

7.测量工作的基本程序和原则是什么？答：测量工作的基本程序和原则是：布局上“从整体到局部”；程序上上“先控制后碎部”；精度上“从高级到低级”，“上一步工作没有校核不能进行下一步工作”。

8.确定地面点位的三项基本测量工作是什么？答：高差（高程）测量，角度测量，距离测量。

9.设A点横坐标y A=19 405 318.87 m，计算A点所在6°带中央子午线的经度，该点在中央子午线的东侧还是西侧，相距多远？答：有坐标y A=19 405 318.87 m可得代号为19。

西南交大 工程测量A(第四次作业)

西南交大 工程测量A(第四次作业)

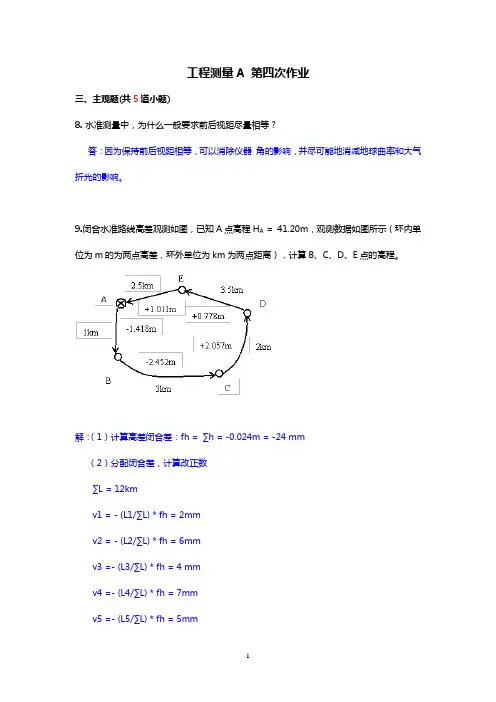

工程测量A 第四次作业三、主观题(共5道小题)8.水准测量中，为什么一般要求前后视距尽量相等？答：因为保持前后视距相等，可以消除仪器角的影响，并尽可能地消减地球曲率和大气折光的影响。

9.闭合水准路线高差观测如图，已知A点高程H A = 41.20m，观测数据如图所示（环内单位为m的为两点高差，环外单位为km为两点距离），计算B、C、D、E点的高程。

解：（1）计算高差闭合差：fh = ∑h = -0.024m = -24 mm（2）分配闭合差，计算改正数∑L = 12kmv1 = - (L1/∑L) * fh = 2mmv2 = - (L2/∑L) * fh = 6mmv3 =- (L3/∑L) * fh = 4 mmv4 =- (L4/∑L) * fh = 7mmv5 =- (L5/∑L) * fh = 5mm（3）计算改正后的高差的高程HB = HA+ h1 + v1 = 39.784mHC = HB + h2 + v2 = 37.338mHD = HC + h3 + v3 = 39.399mHE= HD + h4 + v4 = 40.184m10.如右图所示，已知AB边的方位角为130°20′，BC边的长度为82m，∠ABC = 120°1 0′，X B=460m, Y B=320m，计算分别计算BC边的方位角和C点的坐标。

解：BC边的方位角为αBC = 130°20′+180°+ 120°10′= 70°30′XC = XB + DBC * cosαBC = 487.4mYC = YB + DBC * sinαBC = 397.3m11.如图，已知地面水准点A的高程为HA=40.000m。

若在基坑内B点测设HB=30.000 m，测设时，a=1.415m，b=11.365m，a1=1.205m。

当b1为多少时，基坑内B点获得设计高程？（钢尺悬挂在支架上，零点在下）。

西南交大《工程测量A》在线作业一 (2)

西南交大《工程测量A》在线作业一 (2)

西南交《工程测量A》在线作业一
误差来源为（）
A:测量仪器构造不完善
B:观测者感觉器官的鉴别能力有限
C:外界环境与气象条件不稳定
D:ABC
答案：D
水准仪测量中，视准轴是指下列中哪两点的连线（）
A:目镜中心与物镜中心
B:十字丝中央交点与物镜光心
C:目镜中心与十字丝中央交点
答案：B
设对某角观测一测回的观测中误差为±3″，现要使该角的观测结果精度达到±1.4″，则需观测( )个测回。

A:2
B:3
C:4
D:5
答案：D
用于工程测量的电磁测距仪，测距精度最高的采用的测距原理是下列中的哪种方法（）
A:光脉冲法
B:相位法
C:视差法
D:叠加法
答案：B
直线定向中，常用的标准方向有（）1.真子午方向2.y轴方向3.磁子午方向4.指北方向5.重力方向6.中央子午线方向
A:124
B:134
C:136
D:246
答案：C
经纬仪测角的基本操作分为四步，依次是( )。

西南交大工程测量习题集

西南交大工程测量习题集

《工程测量学习题集》工程测量教研室编西南交通大学目录第一章绪论.............................................................................................................错误!未定义书签。

第二章高程测量.....................................................................................................错误!未定义书签。

第三章角度测量.....................................................................................................错误!未定义书签。

第四章距离丈量.....................................................................................................错误!未定义书签。

第五章光电测距.....................................................................................................错误!未定义书签。

第六章直线定向和方位角的测量 .......................................................................错误!未定义书签。

第七章测量误差理论的大体知识 .......................................................................错误!未定义书签。

第八章大比例尺测图操纵测量............................................................................错误!未定义书签。

西南交通大学期末真题及答案工程测量 (2)

西南交通大学期末真题及答案工程测量 (2)

西南交大2007~2008学年第2学期考试试卷B 答案课程代码 0320120 课程名称 工程测量AII-------------------------------------一、填空题（每空2分，共30分）1. 在施工测量中测设点的平面位置，根据地形条件和施工控制点的布设，可采用极坐标法、_直角坐标_法、距离交会法和_角度交会_法。

2. 大圆曲线的测设元素是指__曲线长_、切线长、_切曲差_、外矢距。

3. 圆曲线的主点有_圆直点_、_曲中点_ 和 _直圆点_。

4. 缓和曲线是_直线_与_圆曲线_之间的一种过渡曲线。

5. 一般所言的隧道贯通误差主要是指隧道的_横向_贯通误差。

6. 横断面图主要用以_路基断面设计_、_土石方计算_和路基施工放样。

7. 变形观测要选择稳固的点作为_基准点_。

为方便观测，通常在变形观测点附近的相对稳定处设立一些直接对变形观测点进行观测的过渡点，这些点被称为_工作基点_。

8. GPS 定位测量直接获取的坐标成果为_WGS-84_坐标系下的坐标。

二、简答题（每题5分，共301. ● 点O 为设站点，OA 在地面定出OB 方向；● 在O ● 先盘左照准点A 部，使水平角读数增加β● 再盘右照准点A ，并在视线方向，接近B1● 取B1和B2连线中点B ，∠AOB 就是所要测设的水平角。

2. 缓和曲线的作用是什么？曲线测设有那些常用方法以及其适用条件是什么？● 缓和曲线是直线与圆曲线之间的过渡曲线，目的是减缓车轮对外轨超高带来的外轨内侧离心冲击力，保证行车安全；● 曲线测设的常用办法有：偏角法、切线支距法和长弦偏角法；● 偏角法有校核，但有误差积累，适用于山区；支距法简单，误差不积累，但曲线点相互独立不易发现错误，适用于平坦地区及支距较小的曲线；长弦偏角法精度高、速度快，适用任何地区。

3. 简要叙述圆曲线交点落水时，利用副交点测设圆曲线主点的方法。

● 因交点不便或不能到达，需要用副交点代替交点进行曲线测设； ● 通常在2条切线方向上靠近交点的位置确定两个相互通视的副交点；● 通过在副交点处的测角和量边，可以推算出副交点到直圆点和圆直点的距离，从而通过边长放样的方式确定直圆点和圆直点；密封装订线密封装订线班 级：学 号：姓 名：密封装订线1●同理，可以推算出副交点到曲中点的距离和方位，通过极坐标法的拨角和量距确定曲中点。

西南交大工程测量习题集部分习题参考 答案

西南交大工程测量习题集部分习题参考 答案

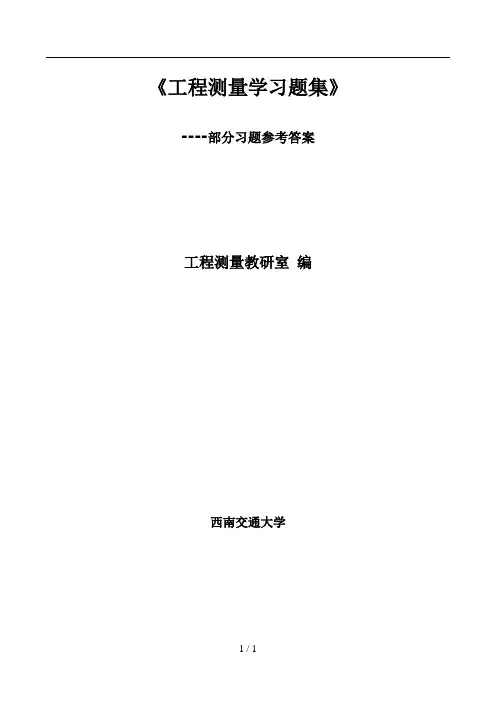

《工程测量学习题集》----部分习题参考答案工程测量教研室编西南交通大学第二章 高程测量第4题答案：为了建立一个全国统一的高程系统，必须确定一个统一的高程基准面，通常采用大地水准面即平均海水面作为高程基准面。

从1989年起，我国规定采用青岛验潮站1952～1979年的观测资料，计算得出的平均海水面作为新的高程基准面，称为“1985国家高程基准”。

根据新的高程基准面，得出青岛水准原点的高程为72.260m 。

第10题答案：水准管轴：管水准器是一个封闭的玻璃管，管的内壁在纵向磨成圆弧形，管内盛酒精或乙醚或两者混合的液体，并留有一气泡。

管面上刻有间隔为2mm 的分划线，分划的中点称水准管的零点。

过零点与管内壁在纵向相切的直线称水准管轴。

视准轴：测量仪器上的望远镜有一个十字丝分划板，它是刻在玻璃片上的一组十字丝，被安装在望远镜筒内靠近目镜的一端。

十字丝交点和望远镜物镜光心的连线称为视准轴，也就是视线。

视准轴是水准仪的主要轴线之一。

水准管轴应平行于视准轴，当水准管气泡居中时，视准轴就处于水平位置。

第16题答案：已知H BM5=531.272 mH 1= H BM5+(-2.114-1.512)=527.646 m H 2= H 1+(1.176-1.673)=527.149 m H 3= H 2+(1.972+2.041)=531.162 m H 4= H 3+(-0.751-1.573)=528.838 m 第21题答案： m h f h 024.0551.1894.1354.2067.1-=--+==∑km s 41.12.19.08.0=+++=∑mm L F h 6043030±=±=±= 因h h F f <，可以进行闭合差分配mm v 548.0241+=⋅=mm v 549.0242+=⋅=mm v 742.1243+=⋅=mm v 741.1243+=⋅=H 1=501.382 m; H 2=503.741 m; H 3=501.854 m第22题答案：m b a h I I I 524.0+=-= m b a h II II II 506.0+=-=m h h I II 018.0-=-=∆仪器i 角为：2620626560018.0''-=⋅-=⋅=ρ∆S im s s s x A 027.0603060018.0-=+⋅-='+⋅=∆A 点尺正确读数应为：m x a a A II II 971.1=-='第25题答案：水准测量中要求前后视距保持相等可消除或减弱下列误差：(1)当调焦时，调焦透镜光心移动的轨迹和望远镜光轴不重合，则改变调焦就会引起视准轴的改变，从而改变了视准轴与水准管轴的关系。

西南交通大学-工程测量考试试卷答案

西南交通大学-工程测量考试试卷答案

班 级 学 号 姓 名二、单项选择题（每小题2分，共20分）1.下列方法中，不是用来减弱系统误差影响的措施是（C ）A、水准测量中保持前后视距相等B、对钢卷尺测量结果施加三项改正C、多次测量取平均值D、精确检验和校正仪器2.大地水准面是通过（ C ）的水准面。

A、中央子午线B、地球椭球面C、平均海水面D、赤道3.已校正好的水准仪圆水准器气泡居中，表示（D ）。

A、视准轴已水平B、竖轴与视准轴垂直C、管水准轴水平D、竖轴铅垂4.由于经纬仪的轴线关系不严格而产生的误差中，下列哪一项不能通过盘左盘右观测减弱或消除（ A ）。

A、水准管轴不垂直竖轴B、视准轴不垂直横轴C、横轴不垂直竖轴D、度盘偏心误差5.已知直线AB两端点的坐标分别为A（123.92，869.57）和B（55.69，256.29），则AB的坐标方位角为（ B ）。

A、83゜39′06″B、263゜39′06″C、263゜20′54″D、83゜20′54″6.在测内角的闭合导线和测左角的附合导线计算中，如果各角度为等精度观测，则角度闭合差的调整原则为（ C ）。

A、反符号平均分配B、与角度大小正比例反符号分配C、与各边长的距离正比例反符号分配D、与各边长的距离反比例反符号分配7.经纬仪测两个水平角，A角大小为10゜20′30″，B角大小为30゜20′30″，中误差均为±7″，二者的精度（ C ）。

A、A角精度高B、B角精度高 C.、精度相同D、无法比较8.已知标准尺的平量尺长方程式为lt标＝30+0.004+1.25×10-5×30×（t-20℃）,待检钢尺名义长度为30m，当两尺终端对齐后，待检尺比标准尺长0.003m，比较时的温度为10℃，则待检尺的尺长改正数为（ A ）。

A、+0.007mB、-0.001mC、0.001mD、-0.005m9.用经纬仪观测水平角时，尽量照准目标的底部，其目的是为了消除（C）误差对测角的影响。

西南交通大学期末真题及答案2004-2005工程测量

西南交通大学期末真题及答案2004-2005工程测量

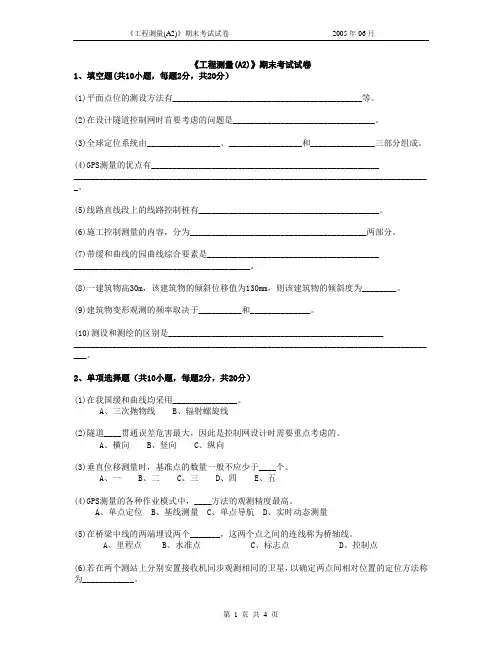

《工程测量(A2)》期末考试试卷1、填空题(共10小题，每题2分，共20分）(1)平面点位的测设方法有____________________________________________等。

(2)在设计隧道控制网时首要考虑的问题是_________________________________。

(3)全球定位系统由_________________、_________________和_______________三部分组成。

(4)GPS测量的优点有_______________________________________________________________________________________________________________________________________ _。

(5)线路直线段上的线路控制桩有__________________________________________。

(6)施工控制测量的内容，分为_________________________________________两部分。

(7)带缓和曲线的园曲线综合要素是_________________________________________________________________________________。

(8)一建筑物高30m，该建筑物的倾斜位移值为130mm，则该建筑物的倾斜度为________。

(9)建筑物变形观测的频率取决于__________和______________。

(10)测设和测绘的区别是____________________________________________________________________________________________________________________________________ ___。

工程测量课本课后习题部分答案

工程测量课本课后习题部分答案

第一次作业答案第十一章：基本的测设工作习题集：P202第4题；P203第6题 第4题答案：如图11－17所示，设观测结果中由A ～B 各标尺读数依次为a 1，b 1，a 2，b 2，a 3，b 3，则有： B A H b a b a b a H =--+-+--+)(332211）（故在B 点的前视读数应为：322113a b a b a H H b A B -+-++-==1.904m第6题答案：有关测设数据计算如下："'104154261.117226.250arctan arctan==--=A B A B AB x x y y α"'3331355518.228881.17arctan arctan=-=--=A P A P AP x x y y α"'2449280257.51107.268arctan arctan=-=--=B P B P BP x x y y α739059360'''=+-='∠ AB AP A αα 418046)180('''=+-='∠ AB BP B αα则角度修正值是：04''-=∠-'∠=∆A A A β07''=∠-''∠=∆B B B β从P 点到A 、B 点的距离分别为：()()217.22922=-+-=A P A P x x y y AP ()()963.27222=-+-=B P B P x x y y BP测设步骤如下：⑴．用一张图纸，在其上按角932474180'''=∠-∠-B A 绘出从P '到A 、B 的方向线。

⑵．向精密测设水平角一样，利用作垂距来修正角值，分别计算出垂距：mmAP A A 44-=•''∆=∆ρβ mm BP B B93=•''∆=∆ρβ⑶．按实际尺寸作距离P A '、P B '分别为B A ∆∆,的平行线，交点即为P 的精确位置。

西南大学2022[0754]《工程测量》参考答案

西南大学2022[0754]《工程测量》参考答案

1、比例尺分别为1︰1000、1︰2000、1︰5000 地形图的比例尺精度分别为( )。

.0.01m，0.02m，0.05m.0.001m ，0.002m，0.005m.1m，2m，5m.0.1m ，0.2m，0.5m2、三角高程测量中，采用对向观测可以消除( )的影响。

.水平度盘分划误差.视准轴误差.视差.地球曲率差和大气折光差3、测量了两段距离及其中误差分别为：d1 =136.46m ±0.015m，d2 =960.76m ±0.025m，比较它们测距精度的结果为( )。

.精度相同.d2精度高.无法比较.d1精度高4、设对某角观测一测回的中误差为±3″，要使该角的观测精度达到±1.4″，需观测( )个测回。

.4.5.2.35、下面那种说法是错误的( )。

.等高线在任何地方都不会相交.等高线与山脊线、山谷线正交.同一等高线上的点的高程相等.等高线一定是闭和的连续曲线6、水准测量中，仪器视线高应为( )。

.后视读数+后视点高.前视读数+后视点高程.后视读数+前视点高程.前视读数+前视点高程7、观测某目标的竖直角，盘左读数为101°23′36″，盘右读数为258°36′00″，则指标差为( )。

.12″. -24″. - 12″.24″8、坐标反算是根据直线的起、终点平面坐标，计算直线的( )。

. F. 斜距与方位角.水平距离与水平角.斜距与水平角.水平距离与方位角9、测量仪器望远镜视准轴的定义是( )的连线。

.物镜光心与目镜光心.目镜光心与十字丝分划板中心.物镜光心与十字丝分划板中心.目镜光心与目镜光心10、5～15层的房屋、高度在15～60m或跨度6～18m的建筑物，竖向传递轴线点的中误差时应( )。

.≤2.5mm.≤3.5mm.≤5.5mm.≤4.5mm11、坐标方位角是以（）为标准方向，顺时针转到测线的夹角。

.坐标纵轴方向.磁子午线方向.真北方向.真子午线方向12、产生视差的原因是( )。

西南交通大学-工程测量期中考试试卷答案1

西南交通大学-工程测量期中考试试卷答案1
实际测设时斜距应为： D 测设= 55.254-△l12-△t=55.267（m）（3 分）
该钢尺测设此直线段的测设长度应为： 55.267m（斜距）
第3页共5页
2. 已知某直线桥的施工平面控制网各控制点 A、B、C、E 及水中 2#墩中心 P2 点设计坐 标如下表。各控制点间均互相通视，如下图所示。试计算采用角度交会法测设 P2 点的测设 数据（10 分）
点号 A B C E P2
x(m) -25.120
0 -9.122 400.750 240.625
Y(m) -290.442
0 350.024
0 0
解： （1）AP2 的方位角为： α AP2 = a tan(( yP2 − y A ) /(xP2 − xA )) =0.829773(rad) AC 的方位角为： α AC = a tan(( yC − y A ) /(xC − xA )) =1.545823(rad) 那么 ∠P2AC= α AC - α AP2 =0.71605rad=41°01′35.8″（3 分） CP2 的方位角为： αCP2 = a tan(( yP2 − yC ) /(xP2 − xC )) + 2π =5.332127(rad) CA 的方位角为： αCA = a tan(( y A − yC ) /(xA − xC )) + π =4.687415(rad) 那么 ∠P2CA= αCP2 -αCA =0.644712（rad）=36°56′21.5″（3 分） （2）把一台全站仪架设在 A 点，先照准 C 点并将水平度盘置零，然后逆时针转动
A、DK100+080.00 B、DK100+300.00
C、DK99+620.00 D、DK99+380.00

西南交《工程测量A》在线作业二.A14025E7

西南交《工程测量A》在线作业二.A14025E7

西南交《工程测量A》在线作业二
闭合导线与附合导线在计算（）时的公式有所不同。

A:角度闭合差、坐标增量闭合差
B:方位角、坐标增量
C:角度闭合差、导线全长闭合差
D:纵坐标增量闭合差、横坐标增量闭合差
答案：A
将实际的地物测量在图上称为（）
A:测绘
B:检测
C:测设
D:都对
答案：A
已知某直线的方位角为160°,则其象限角为( )。

A:20°
B:160°
C:南东20°
D:南西110°
答案：C
等精度观测是指下列中的哪种条件下的观测（）
A:允许误差相同
B:系统误差相同
C:观测条件相同
D:偶然误差相同
答案：C
某地形图的比例尺为1/2000，则其比例尺精度为（）。

A:0.2m
B:0.02m
C:0.5m
D:0.05m
答案：A
测量学中所指的水平角是指测站点至两个观测目标点的连线在（）平面上投影的夹角。

A:水准面
B:水平面
C:两方向构成的平面
D:大地水准面
答案：B
一副地形图上，等高线越稀疏，表示地貌的状态是（）
A:坡度均匀
B:坡度越小
C:坡度越大
D:都错
答案：B
闭合导线角度闭合差的分配原则是( )
A:反号平均分配
B:按角度大小成比例反号分配
C:任意分配。

工程测量A(1~4次主观题问题详解)

工程测量A(1~4次主观题问题详解)

西南交通大学工程测量主观题学号：姓名：班级：学习中心：犀浦学习中心工程测量A 第一次作业二、主观题(共20道小题)11. 已知水准点5的高程为531.272米，四次测量隧道洞各点高程的过程和尺读数如下图所示（测洞顶时，水准尺倒置），试求1、2、3、4点的高程。

12. 水准测量中，为什么一般要求前后视距尽量相等？答：因为保持前后视距相等，可以消除仪器角的影响，并尽可能地消减地球曲率和大气折光的影响。

13. 经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：（1）经纬仪上有两对制动、微动螺旋，分别是照准部制动与微动螺旋和望远镜制动与微动螺旋。

（2）照准部制动、微动螺旋一般是控制水平方向的精确照准，望远镜制动、微动螺旋一般是控制竖直方向的精确照准。

（3）两者在使用时，先松开制动螺旋，粗略照准目标，再关紧制动螺旋后，用微动螺旋进行精确照准目标。

14. 由下表列出的水平角观测成果，计算其角度值。

15. 相邻两导线点坐标之差称坐标增量。

16. 高程控制测量的主要方法有水准测量和三角高程测量。

17. 已知边长和坐标方位角，求坐标增量的计算称为坐标正算。

18. 根据表中所列数据，试进行附合导线角度闭合差的计算和调整，并计算各边的坐标方位角。

19.相邻两等高线高程之差称为高差20.地面的高低变化和起伏形状称为地貌21.测定碎部点平面位置的基本方法有极坐标法、直角坐标法、角度交会法、距离交会法22.象限角的取值围是：大于等于0度且小于等于90度（或[0°，90°]）。

23.地形图符号按照比例尺可分为比例符号、非比例符号和半依比例符号。

24.水准测量时对前后视距的要尽可能相等。

25.经纬仪进行测量前的安置工作包括对中和整平两个主要步骤。

26.测量的基本工作为测量角度、测距和测高差。

27.进行视线倾斜的视距测量时，除了需要读取上下丝读数以外，还要测垂直角。

28.地图比例尺是线段图上距离与实地距离的比值的比值。

西南交通大学工程测量

西南交通大学工程测量

21．变形观测的目的是建筑物安全性预测和预报、检验设计和施工的质量、验证和完善设计理论。

22．建筑物变形的表现形式有水平位移、垂直位移、倾斜、挠曲、扭转、裂缝。

23．水平位移观测方法有前方交会、侧方交会、极坐标法、导线法、引张线法。

24．全球定位系统由GPS卫星星座(空间部分)、地面监控系统(地面控制部分)和GPS 信号接收机(用户设备部分)三部分组成。

25．GPS相对定位的作业模式有单点定位、基线测量、差分动态测量、实时动态测量等，或静态相对定位、快速静态相对定位、准动态相对定位、动态相对定位、实时动态相对定位、局域差分GPS、广域差分GPS等。

26．GPS测量的优点有测站间无需通视、高精度、观测时间短、经济效益高、提供三维坐标、作业自动化程度高、操作简便、全天候作业、作用范围和跨度大、功能多、提供实时定位、用途广泛。

二.单选题1．当待测设点与控制点间不便量距，又无测距仪时，可用（C ）法测设点的平面位置。

A）直角坐标法B）极坐标法C）角度交会法D）距离交会法2．下列各项测量工作中，（C ）是初测和定测阶段都需做的。

A）导线测量B）中线测量C）线路水准点高程测量D）地形测量3．已知E、F两点间的纵坐标增量ΔX EF = -50.00m，横坐标增量为ΔY EF＝100.00m，则其坐标方位角为（ C ）。

A）-63°26′06″B）296°33′54″C）116°33′54″D）27°33′54″4．某带有缓和曲线的圆曲线，其交点（JD）里程为DK2+643.00，该曲线全长为360.20m，主切线T长为183.44m，里程从ZH至HZ为增加，则HZ的里程为（ B ）。

A）DK2+826.44 B）DK2+819.76 C）DK2+459.56 D）DK2+639 5．能够将隧道洞外平面控制和高程控制合二为一的测量方法是（C ）。

A）GPS B）三角网C）光电导线环D）中线法6．为了计算和使用方便，桥梁施工控制网一般都采用（C ）。

工程测量练习题与参考答案

工程测量练习题与参考答案

工程测量练习题与参考答案一、单选题（共80题，每题1分，共80分）1、下列关于地形图的地物，说法错误的是（）。

A、地物是相对固定的B、地物位于地表面C、地物就是人为的物体D、地物可以按图式符号加注记表示在地形图上正确答案：C2、利用圆水准器底下的三个校正螺钉，将气泡调回偏离量的一半，再用脚螺旋调整气泡偏离量的另一半，这种方法是检验（）。

A、圆水准轴不垂直于视准轴B、视准轴不平行于水准管轴C、圆水准轴不平行于竖轴D、横轴不垂直于竖轴正确答案：C3、测量工作对精度的要求是（）。

A、没有误差最好B、越精确越好C、仪器能达到什么精度就尽量达到D、根据需要.精度适当正确答案：D4、在勘察设计阶段，测量工作的主要内容是（）。

A、施工放样B、变形观测C、提供大比例尺地形图D、竣工测量正确答案：C5、在地形图上，量得A点高程为21.17m，B点高程为16.84m，AB的平距为279.50m，则直线AB的坡度为（）。

A、+6.8%B、+1.5%C、-1.5%D、-6.8%正确答案：C6、用观测值的中误差与观测值之比，称为（）。

A、极限误差B、允许误差C、相对误差D、中误差正确答案：C7、坐标正算是根据直线的起点平面坐标，直线的坐标方位角和水平距离，计算直线的（）。

A、斜距与水平角B、斜距与方位角C、水平距离与方位角D、终点坐标正确答案：D8、为了增加支导线检核条件，常采用（）。

A、两人独立计算检核B、左.右角观测C、边长往返测量D、增加角度观测测回数正确答案：B9、高斯投影保持图上任意两个方向的夹角与实地相应的角度相等，在（）内保持图上形状与实地相似。

A、大范围B、小范围C、高山地区D、平原地区正确答案：B10、在A、B两点进行往返水准测量，hAB =+1.383，hBA =-1.362，已知HA=68.254m，则B点的高程为（）。

A、66.867mB、66.882mC、68.892mD、69.626m正确答案：D11、在（）上，量测某线段两端点间的距离及其高差，就可以计算出该线段的地面坡度。

西南大学《工程测量》网上作业及参考答案

西南大学《工程测量》网上作业及参考答案

1：[论述题]一、名词解释1、相对高程：2、测量学：3、竖直角：4、竖盘指标差：5、绝对高程：6、水平角：7、大地水准面：8、视差：9、碎部测量：10、控制测量：参考答案：一、名词解释1、相对高程：地面点到任意水准面的铅垂距离，称为该点的相对高程。

2、测量学：是研究确定点位，研究地球形状、大小及地球表面信息的学科。

3、竖直角：竖直角是同一竖直面内视线与水平线间的夹角。

4、竖盘指标差：竖盘指标偏离正确位置时引起的差值，称为竖盘指标差。

5、绝对高程：地面点到大地水准面的铅垂距离，称为该点的绝对高程。

6、水平角：地面上一点到两目标的方向线铅垂投影到同一水平面上所形成的夹角，称为水平角。

7、大地水准面：与静止状态的平均海水面相重合的水准面，称为大地水准面。

8、视差：由于物镜调焦不完善，导致目标实像与十字丝平面不完全重合出现相对移动现象，称为视差。

9、碎部测量：利用控制点测定碎部点的平面位置和高程的测量称为碎部测量。

10、控制测量：测定控制点平面位置和高程的测量称为控制测量。

1：[论述题]二、简答题1、土石方量估算的方法有哪些？分别适用于哪些场合？2、什么是比例尺精度？它在测绘工作中有何作用？3、什么是等高线平距？等高线平距和地面坡度有什么关系？4、经纬仪碎部点测量的基本工作有哪些？5、水准测量中设置转点有何作用？在转点立尺时为什么要放置尺垫？何点不能放置尺垫？6、地形图应用有哪些基本内容?参考答案：二、简答题1、土石方量估算的方法有哪些？分别适用于哪些场合？答：(1)方格网法：此法适用于大面积的土方估算情况;（2）等高线法：当场地起伏较大，且仅计算挖或填方（山头、洼地）及水库库容等时，可采用等高线法;（3）断面法：在道路和管线布设（或坡地的平整、池塘的填方）中，沿中线（或挖、填边线）至两侧一定范围内，线状地形的土石方计算常用此法。

2、什么是比例尺精度？它在测绘工作中有何作用？答：相当于图上0.1?的实地水平距离称为比例尺精度，在测图时用来决定测区地面的测量详细程度，取舍地物，在规划设计用图时，用来选择合适的比例尺地形图。

西南交通大学工程测量学复习题

西南交通大学工程测量学复习题
测量学习题与复习题
一.测量学习题内容
⑴高差及高程计算 ⑵水准测量成果的调整与计算 ⑶测回法、方向法观测水平角的计算
⑷竖直角及竖盘指标差的计算
⑸尺长方程式的建立 ⑹距离的尺长改正、温度改正、倾斜改正计算 ⑺光电测距成果的各项改正数计算 ⑻三种直线定向的标准方向之间的关系换算
⑼直线坐标方位角的推算
张献州
测量学习题内容高差及高程计算水准测量成果的调整与计算测回法方向法观测水平角的计算竖直角及竖盘指标差的计算尺长方程式的建立距离的尺长改正温度改正倾斜改正计算光电测距成果的各项改正数计算三种直线定向的标准方向之间的关系换算直线坐标方位角的推算高差及高程计算水准测量成果的调整与计算测回法方向法观测水平角的计算竖直角及竖盘指标差的计算尺长方程式的建立距离的尺长改正温度改正倾斜改正计算光电测距成果的各项改正数计算三种直线定向的标准方向之间的关系换算直线坐标方位角的ቤተ መጻሕፍቲ ባይዱ算张献州测量学习题与复习题一
25 地形图比例尺的精度是指地形图上0.1mm的长度所代表的实际距离。
26 地貌在地形图上显示的是否真实，主要看山脊线和山谷线的位置是否正确。 27 在碎部测量中，地物点应选择在地物特征点上，地貌点应选择在地貌特征点上。
28 三角高程测量的观测量有斜距、竖盘读数、仪器高、目标高、气温、气压、湿度。
张献州
19 基本等高距主要是由测图比例尺和地形起伏情况来确定的；等高线的高程应是基 本等高距的整倍数。
20 用经纬仪测量水平角时，可采用盘左盘右取平均消除的仪器误差有仪器检校不完 善残存的视准轴、横轴误差，以及仪器制造加工不完善所引起的照准部偏心 (度盘偏 心)误差。
张献州
测量学复习题
一.填空
21 坐标正算是指已知一点A的坐标XA,YA,边长和坐标方位角，求B点的坐标XB,YB；而 坐标反算是指已知两点A、B的坐标，求边长和坐标方位角。 22 光电测距时需观测斜距、竖盘读数、气温、气压、湿度等。 23 测量学的研究对象是如何测量和描绘地面形状。 24 水准仪的正确轴系应满足视准轴∥管水准轴、竖轴∥圆水准轴。

西南交大《工程测量A》在线作业二 (1)

西南交大《工程测量A》在线作业二 (1)

西南交《工程测量A》在线作业二
闭合导线与附合导线在计算（）时的公式有所不同。

A:角度闭合差、坐标增量闭合差
B:方位角、坐标增量
C:角度闭合差、导线全长闭合差
D:纵坐标增量闭合差、横坐标增量闭合差
答案：A
对某一边长观测四个测回，其结果分别为：123.041m、123.045m、123.040m、123.038m，则其观测值中误差为（）m。

A:±0.001
B:±0.002
C:±0.003
D:±0.004
答案：C
普通水准尺的最小分划为1cm，估读水准尺mm位的误差属于( )。

A:偶然误差
B:系统误差
C:可能是偶然误差也可能是系统误差
D:既不是偶然误差也不是系统误差
答案：A
闭合水准路线高差闭合差的理论值为( )。

A:总为0
B:与路线形状有关
C:为一不等于0的常数
D:由路线中任两点确定
答案：A
测设圆曲线的控制主点有（）。

A:起点（直圆点）、转点（曲中点）、终点（圆直点）
B:交点（直圆点）、中点（曲中点）、交点（圆直点）
C:交点（直圆点）、转点（曲中点）、交点（圆直点）
D:起点（直圆点）、中点（曲中点）、终点（圆直点）
答案：D
用光学经纬仪测定或测设水平角时，采用测回法观测，其优点是（）1.检查错误2.消除水准管轴不垂直于纵轴的误差3.消除视准轴。

工程测量课后习题及答案

工程测量课后习题及答案

工程测量课后习题及答案一．选择题1。

消除视差的方法是（C)使十字丝和目标影像清晰。

A。

转动物镜对光螺旋B。

转动目镜对光螺旋C。

反复交替调节目镜及物镜对光螺旋D。

调节微动螺旋2.整理水准测量数据时，计算检核所依据的的基本公式是（ A ）。

A。

∑a-∑b=∑hB。

∑h=∑H终-∑H始C。

∑a—∑b=∑h=H终-H始D。

fh≤Fh3。

地面两点间的水平距离是指( C ）。

A。

该二地面点间连线的长度B。

该二地面点之连线投影于水平面上的线段长度C。

该二地面点之连线铅垂投影于水平面上的线段长度D.过该二地面点的铅垂线之间的距离4。

导线角度闭合差的调整方法是将闭合差反符号后（B )。

A.按角度大小成正比例分配B。

按角度个数平均分配C。

按边长成正比例分配D。

按边长成反比例分配5.普通水准测量中,在水准尺上每个读数应读( D ）位数A.5 B。

3 C。

2 D.46。

在水准测量中,若后视点A的读数大，前视点B的读数小，则有( A )。

A。

A点比B点低B.A点比B点高C.A点与B点可能同高D.A、B点的高低取决于仪器高度7。

观测竖直角时，要求使竖盘水准管气泡居中，其目的是(D ）.A.整平仪器B.使竖直度盘竖直C。

使水平度盘处于水平位置D。

使竖盘读数指标处于正确位置8.当竖盘读数为：81°38′12″,278°21′24″，则指标差为( D ）。

A.+0′24″B。

—0′24″C.+0′12″D。

-0′12″9。

钢尺量距时钢尺量距时钢尺量距时钢尺量距时，量得倾斜距离为量得倾斜距离为量得倾斜距离为量得倾斜距离为123。

456米，直线两端高差为直线两端高差为直线两端高差为直线两端高差为1.987米，则高差改正为（A）m。

A。

——--0.016 B。

0。

016 C。

—0。

032 D.1。

98710。

对某一边长观测四个测回，其结果分别为:123。

041m、123.045m、123.040m、123。

038m，则其观测值中误差为（C）mA。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《工程测量学习题集》----部分习题参考答案工程测量教研室编西南交通大学第二章 高程测量第4题答案：为了建立一个全国统一的高程系统，必须确定一个统一的高程基准面，通常采用大地水准面即平均海水面作为高程基准面。

从1989年起，我国规定采用青岛验潮站1952～1979年的观测资料，计算得出的平均海水面作为新的高程基准面，称为“1985国家高程基准”。

根据新的高程基准面，得出青岛水准原点的高程为72.260m 。

第10题答案：水准管轴：管水准器是一个封闭的玻璃管，管的内壁在纵向磨成圆弧形，管内盛酒精或乙醚或两者混合的液体，并留有一气泡。

管面上刻有间隔为2mm 的分划线，分划的中点称水准管的零点。

过零点与管内壁在纵向相切的直线称水准管轴。

视准轴：测量仪器上的望远镜有一个十字丝分划板，它是刻在玻璃片上的一组十字丝，被安装在望远镜筒内靠近目镜的一端。

十字丝交点和望远镜物镜光心的连线称为视准轴，也就是视线。

视准轴是水准仪的主要轴线之一。

水准管轴应平行于视准轴，当水准管气泡居中时，视准轴就处于水平位置。

第16题答案：已知H BM5=531.272 mH 1= H BM5+(-2.114-1.512)=527.646 m H 2= H 1+(1.176-1.673)=527.149 m H 3= H 2+(1.972+2.041)=531.162 m H 4= H 3+(-0.751-1.573)=528.838 m 第21题答案：m h f h 024.0551.1894.1354.2067.1-=--+==∑ km s 41.12.19.08.0=+++=∑mm L F h 6043030±=±=±=因h h F f <，可以进行闭合差分配mm v 548.0241+=⋅=mm v 549.0242+=⋅=mm v 742.1243+=⋅=mm v 741.1243+=⋅=H 1=501.382 m; H 2=503.741 m; H 3=501.854 m 第22题答案：m b a h I I I 524.0+=-= m b a h II II II 506.0+=-= m h h I II 018.0-=-=∆仪器i 角为：2620626560018.0''-=⋅-=⋅=ρ∆Sim s s s x A 027.0603060018.0-=+⋅-='+⋅=∆A 点尺正确读数应为：m x a a A II II 971.1=-=' 第25题答案：水准测量中要求前后视距保持相等可消除或减弱下列误差：(1) 当调焦时，调焦透镜光心移动的轨迹和望远镜光轴不重合，则改变调焦就会引起视准轴的改变，从而改变了视准轴与水准管轴的关系。

如果在测量中保持前视后视距离相等，就可在前视和后视读数过程中不改变调焦，避免因调焦而引起的误差。

(2) 仪器虽经过校正，但i 角仍会有微小的残余误差，也就是视准轴与水准管轴不完全平行，当在测量时如能保持前视和后视的距离相等，这种因i 角引入的观测误差就能消除。

(3) 可完全消除地球曲率引起的误差。

(4) 可减弱大气折光的影响。

第三章 角度测量第5、7、14、15、16、19、20、21、22题 第5题：对中的目的是使仪器的水平度盘中心（或照准部旋转中心）与测站标志中心重合。

图中对中误差引起的观测角度的误差分析如下：12 90 939589)01.0/100tan( ''-=∠-'∠=∴=∠'''=='∠ABC B B A ABC a B B A δοοΘ所以，因对中误差而引起的观测角度比ο90小，误差为12''-。

第7题答案：因照准目标偏心的角度误差为：122062651500015.0''=⨯=δ第14题答案：第15题答案：先求竖盘指标差x ：42123605.832843.42752360'''+=-'+'=-+=οοοοR L x若视准轴水平时，竖盘的读数为421090'''ο，不满足为ο90的条件且竖盘指标差大于03''，因此，仪器竖盘指标水准管要校正，校正步骤如下：1. 保持盘右照准原来的目标不变，这时的正确读数应为6073284421000383284'''='''-'''=-οοοx R用指标水准管微动螺旋将竖盘读数安置在6073284'''ο的位置上。

2. 这时水准管气泡必不再居中，调节指标水准管校正螺旋，使气泡居中即可。

3. 重复1、2步，直至竖盘指标差在容许的范围以内。

第16题答案：根据三角函数关系，铁塔高度可如下求得：(m)23.20)031tan 1522(tan 2.45='+'⨯=οοH45.2 m第20题答案：第19题答案：第21题答案：根据a c c sec ⋅='，可得到水平度盘读数误差为：2.1510sec 51sec ''+=⨯''=⋅='οa c c上下盘半测回水平盘差为：4.0322.51''=⨯'' 第22题答案：因为盘左盘右取均值可以抵消c 角误差和i 角误差，所以目标1和目标2构成的水平角正确值β可如下求得：01126227112623012622)63201803532242()022********(2)()(1212'''='''+'''='''-'''+'''-'''=-+-=οοοοοοοR R L L β 因为目标1的竖直角000001'''=οa ，故目标1上的方向值观测量不包含i 角误差的影响，仅包含c 角误差，则：c可如此求得：821801sec 111''-=-+==⋅=⋅R L c c a c ο 因为目标2的竖直角2403302'''=οa ，故目标2上的方向值观测量既包含i 角误差的影响，又包含c 角误差的影响，则i 角大小可如下计算：7.9tan )sec 1(011262011262)()tan sec (22211222''-=-+-+'''='''=+-⋅+⋅+a a c R R i c R a i a c R οο第四章 距离丈量第9题答案：因为，待检钢尺在26ºC 时的尺长改正值为：m 015.00255.1200255.1209648.11930-=-⨯=l ∆所以，待检钢尺在标准检定温度20ºC 时的尺长改正为：=-⨯⨯⨯--=-)C 20C 26(301025.1015.0520οοl ∆-0.017 m故，待检钢尺的尺长方程为：)C 20(301025.1017.0305ο-⨯⨯⨯+-=-t l t第10题答案：为了求得水平距离，我们必须对钢尺量测结果进行三项改正： （1） 尺长改正 m 0.134- 354.40030010.00=⨯-=⨯=l l ll d∆∆ （2） 温度改正 m 070.0)206(354.4001025.1)(50-=-⨯⨯⨯=-⋅=-t t l a l t∆（3） 倾斜改正 故水平距离为：m308.398035cos )070.0134.0354.400(cos )(='⨯--=⋅++=οa l l l D t d ∆∆第11题答案：因为，该钢尺的尺长方程为：)C 20(301025.1009.0205ο-⨯⨯⨯++=-t l t为了求得实际距离，我们必须对钢尺量测结果进行两项改正： （1） 尺长改正 m 0.079 460.17520009.00+=⨯+=⨯=l l ll d∆∆ （2） 温度改正 m 026.0)2032(460.1751025.1)(50+=-⨯⨯⨯=-⋅=-t t l a l t∆故，该段距离的实际长度为： m 565.175026.0079.0460.175=++=++=t d l l l D ∆∆第五章 光电测距第8题答案：先计算倾斜角：6360163609190'''-='''-=οοοL a 846012702135268'''-=-'''=οοοR a2460128460163601'''-='''-'''-=οοοa为了求得水平距离，我们必须对光电测距结果进行三项改正： （1） 气象改正m 0069.0 2.1100462.5761+=⨯=D ∆（2） 加常数、乘常数改正 m 0.0018- 2=D ∆m 0007.00.5764621.2 3+=⨯=D ∆（3） 倾斜改正，即可以计算出该段水平距离m359.576)24601cos()0007.00018.00069.0462.576(cos )(321='''-⨯+-+=⋅+++=οaD D D D S ∆∆∆第六章直线定向和方位角测量第1题答案：确定直线的方向简称直线定向。

为了确定地面点的平面位置，不但要已知直线的长度，并且要已知直线的方向。

直线的方向也是确定地面点位置的基本要素之一，所以直线方向的测量也是基本的测量工作。

确定直线方向首先要有一个共同的基本方向，此外要有一定的方法来确定直线与基本方向之间的角度关系。

如可用罗盘仪测量直线磁方位角或磁象限角，用天文观测法测量直线的真方位角，用陀螺经纬仪测量直线的真方位角。

第5题答案：由坐标纵轴方向的指北端起，按顺时针方向量到直线的水平角称为该直线的坐标方位角，是工程测量中普遍采用的一种方位角。

采用坐标纵轴方向作为直线定向的基本方向的优点是：因测区各点的基本方向都是平行的，所以使方向的计算十分方便。

因不同点的真子午线方向或磁子午线方向都是不平行的，这使直线方向的计算很不方便，因此真北或磁北方向一般不宜作为定向的基本方向。

第6题答案：第7题答案：81110261110'='+'=+=οογAC AC a A33115)515(81110'='--'=-=οοοδAC mAC A A第九题'︒=2310523α '︒=507734α '︒=437845α第十题'︒=4813712α '︒=3019323α '︒=4527734α '︒=1134545α '︒=437351αγ δACa AC磁北坐标纵轴第七章 测量误差理论的基本知识第15题答案： 90°±3.6″ 第17题答案： 1.258±0.0036 第18题答案：m 85.27575.8436.14874.42321=++=++=S S S Scm 7.6452222232221±=++±=++±=S S S S m m m m 第19题答案：该二点间的实地距离为L ：L=500×I=500×0.0234=11.70 m L 的中误差为：m 0.1m m 1002.0500±=±=⨯±=L m 实地距离最后结果为：11.7±0.1 m 第20题答案：水平距离为：d=S ×cos a =247.50×cos(10º34')=243.303 m 水平距离的中误差为：cm0.434383)]4310sin(50.247[005.0)]4310[cos(3438)sin ()(cos 22222222±=⎪⎭⎫⎝⎛⋅'⋅-+⋅'±=⎪⎭⎫ ⎝⎛⋅⋅-+⋅±=οοa S d m a S m a m第21题答案：该角度的最或然值为：02.55924544.5592457.5592450.5592450.459245]['''='''+'''+'''+'''==οοοοοn L x各观测值的最或然误差（改正数）为：v 1=x-L 1=1".02, v 2=x-L 2=0".02, v 3=x-L 3=-0".68, v 4=x-L 4=-0".38 角度观测中误差为：74.01][''±=-±=n vv m 该角度最或然值的中误差为：37.0''±=±=nmm x第22题答案：该距离的算术平均值（最或然值）为：m 545.3466573.346550.346546.346520.346548.346535.346][=+++++==n L x 各观测值的最或然误差（改正数）为：v 4=x-L 4=-0.0007v 5=x-L 5=-0.0047, v 6=x-L 6=-0.0277 距离观测中误差为：cm 8.11][±=-±=n vv m 该距离最或然值的中误差为：m m 3.7±=±=nm m x第25题答案： mm 10± 第26题答案： mm 20± 第27题答案： "±8.9 6测回 第31题答案："±=∴==∴==''±=29 3242:4 ,9 22ββλm m P λm P :P P m aa i i a a ΘΘ又34 39)29(9 180 2222=∴"±=+±=+±=∴--=γβγβP m m m a r aοΘ81324 ''±±±＝＝＝单位权中误差：λμ第32题答案：6.5 第33题答案： 5.6235.1====x c b a p p p p 、、、第34题答案：25,9 225,39:510:212122211===''±=±=''±=±=L L ii L L P P mP n m L n m L 则：＝令根据权的定义，的中误差均值的中误差均值λλ3.520538259020538250405389][]['''=+''⨯+'''⨯==οοοP PL x ：则该角度的最或然值为6.2343253459][][22222222222211''±=⋅+⋅±=⋅⎪⎪⎭⎫ ⎝⎛+⋅⎪⎪⎭⎫ ⎝⎛±=L L L L x m P P m P P m 误差为：则该角度最或然值的中第八章大比例尺测图控制测量第11题答案：闭合差计算：∑β理＝(n-2)×180º=(6-2) ×180º=720º00'00" f β=∑β测－∑β理＝719º59 '45"－720º00'00"＝-15"8960404''±=''±=''±=n F βββF f <∴(m) 22.0)005.0()21.0(2222=-+-=+=y x f f f200012492115.54822.0<===d f k ∑ 第18题答案：457.1168,700.4421==p p y x 第19题答案：8149.54207,0162.68679==p p y x第九章 地形测量第12题答案：第15题答案：(b)m H B 205100m(c) AB 不通视 BC 通视第十章 铁路曲线测设第9题⑴． 圆曲线要素T 、L 、E 0计算如下：2tanα⋅=R T =134.78mο180πα⋅⋅=R L =263.30m⎪⎭⎫ ⎝⎛-⋅=12sec 0αR E =17.85m主点里程： ZY DK3+315.60 +L/2 131.65 QZ DK3+447.25 +L/2 131.65 YZ DK3+578.90 ⑵． 置镜于交点（JD ）上主点的测设资料与方法如下：在交点（JD ）上安置经纬仪，瞄准直线Ⅰ方向上的一转点，在视线方向上量取切线长T 得ZY 点，瞄准直线Ⅱ方向上一转点，量T 得YZ 点；将视线转至内角平分线上量取E 0，用盘左、盘右分中得QZ 点。
