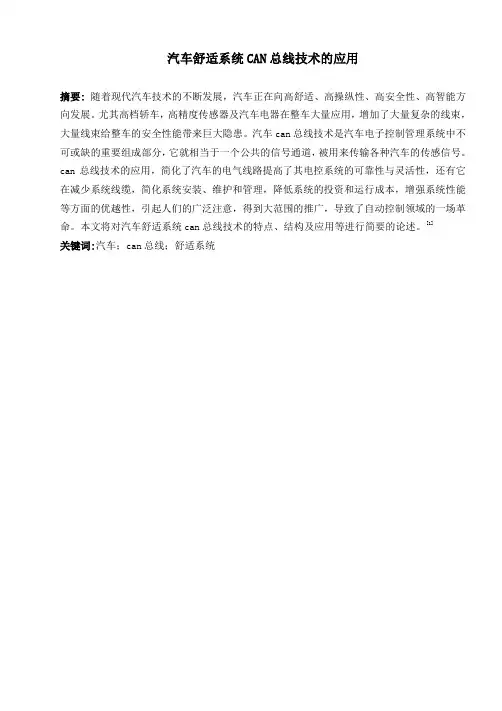

汽车舒适系统CAN总线技术的应用摘要:随着现代汽车技术的不断发展，汽车正在向高舒适、高操纵性、高安全性、高智能方向发展。

尤其高档轿车，高精度传感器及汽车电器在整车大量应用，增加了大量复杂的线束，大量线束给整车的安全性能带来巨大隐患。

汽车can总线技术是汽车电子控制管理系统中不可或缺的重要组成部分，它就相当于一个公共的信号通道，被用来传输各种汽车的传感信号。

can总线技术的应用，简化了汽车的电气线路提高了其电控系统的可靠性与灵活性，还有它在减少系统线缆，简化系统安装、维护和管理，降低系统的投资和运行成本，增强系统性能等方面的优越性，引起人们的广泛注意，得到大范围的推广，导致了自动控制领域的一场革命。

本文将对汽车舒适系统can总线技术的特点、结构及应用等进行简要的论述。

[1]关键词:汽车；can总线；舒适系统Application of CAN Bus Technology in Automotive Comfort SystemAbstrct: With the continuous development of modern automobile technology, automobiles are developing in the direction of high comfort, high maneuverability, high safety and high intelligence. Especially high-grade cars, high-precision sensors and automotive electrical appliances are widely used in the whole vehicle, adding a large number of complex wiring harnesses, a large number of wiring harnesses bring great hidden dangers to the safety performance of the vehicle. Automotive can bus technology is an indispensable and important part of automotive electronic control and management system. It is equivalent to a common signal channel and is used to transmit various automotive sensing signals. The application of CAN bus technology simplifies the electric circuit of automobile and improves the reliability and flexibility of its electronic control system. It also has the advantages of reducing system cables, simplifying system installation, maintenance and management, reducing system investment and operation cost, enhancing system performance, etc. It attracts wide attention and has been widely promoted, leading to the field of automatic control. A revolution. In this paper, the characteristics, structure and application of CAN Bus Technology in automobile comfort system are briefly discussed.Key words: automobile; can bus; comfort system目录1、引言 (1)2、 CAN总线的产生与发展 (1)2.1汽车CAN总线简介 (1)2.2汽车CAN总线的由来 (1)2.3汽车CAN总线的应用分类 (2)2.3.1驱动系统子网 (2)2.3.2信息／娱乐子网 (2)2.3.3安全／舒适子网 (2)2.3.4故障诊断子网 (3)3、汽车数据传输总线简介 (3)4、总线传输的优点 (3)5、车载网络结构 (4)6、舒适CAN总线系统原理 (5)6.1舒适CAN总线与动力CAN总线的区别 (5)6.2舒适CAN总线系统的识读 (5)6.2.1电源负荷管理 (5)6.2.2车内灯控制 (5)6.2.4车窗清洗和雨刮器控制 (6)6.2.5外后视镜和后窗加热 (6)7、总结 (7)参考文献 (8)致谢 (9)1、引言目前国内车市越来越类似于手机市场，车系繁多且性能多样，而具备相同性能的汽车在过去的价格要贵得多。

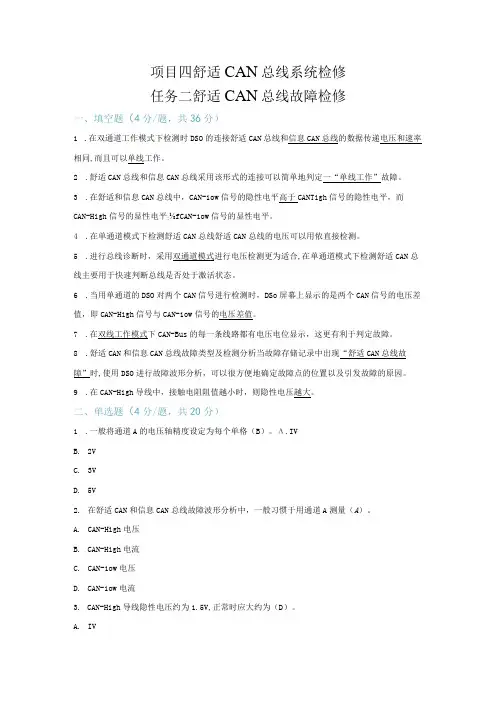

项目四舒适CAN总线系统检修任务二舒适CAN总线故障检修一、填空题（4分/题，共36分）1.在双通道工作模式下检测时DSO的连接舒适CAN总线和信息CAN总线的数据传递电压和速率相同,而且可以单线工作。

2.舒适CAN总线和信息CAN总线采用该形式的连接可以简单地判定一“单线工作”故障。

3.在舒适和信息CAN总线中，CAN-1ow信号的隐性电平高于CANTigh信号的隐性电平，而CAN-High信号的显性电平!⅛fCAN-1ow信号的显性电平。

4.在单通道模式下检测舒适CAN总线舒适CAN总线的电压可以用侬直接检测。

5.进行总线诊断时，采用双通道模式进行电压检测更为适合,在单通道模式下检测舒适CAN总线主要用于快速判断总线是否处于激活状态。

6.当用单通道的DSO对两个CAN信号进行检测时，DSo屏幕上显示的是两个CAN信号的电压差值，即CAN-High信号与CAN-1ow信号的电压差值。

7.在双线工作模式下CAN-Bus的每一条线路都有电压电位显示，这更有利于判定故障。

8.舒适CAN和信息CAN总线故障类型及检测分析当故障存储记录中出现“舒适CAN总线故障”时,使用DSO进行故障波形分析，可以很方便地确定故障点的位置以及引发故障的原因。

9.在CAN-High导线中，接触电阻阻值越小时，则隐性电压越大。

二、单选题（4分/题，共20分）1.一般将通道A的电压轴精度设定为每个单格（B）。

Λ.IVB.2VC.3VD.5V2.在舒适CAN和信息CAN总线故障波形分析中，一般习惯于用通道A测量（A）。

A.CAN-High电压B.CAN-High电流C.CAN-1ow电压D.CAN-1ow电流3.CAN-High导线隐性电压约为1.5V,正常时应大约为（D）。

A.IVB.3VC.5VD.OV4.CANTigh导线对正极短路时，CANTigh导线的电压约为（C）。

Λ.3VB.5VC.12VD.OV5.在舒适CAN和信息CAN总线故障波形分析中，一般习惯于用通道B测量（C）。

汽车can总线工作原理汽车CAN总线工作原理。

汽车CAN总线是一种用于汽车电子系统之间进行通信的现代化技术。

CAN总线系统可以实现各种汽车电子控制单元之间的高速数据传输和通信，使得汽车各个系统可以实现协调工作，提高了汽车的整体性能和安全性。

CAN总线系统采用了一种串行通信的方式，它可以在一个总线上连接多个控制单元，通过总线上的数据帧进行通信。

CAN总线系统还具有较高的抗干扰能力，可以在汽车的恶劣环境下稳定可靠地工作。

CAN总线系统的工作原理主要包括以下几个方面：1. 数据帧格式，CAN总线系统的数据传输采用了数据帧的格式，每个数据帧包括了ID、数据、控制位等部分。

ID用于表示数据帧的优先级，数据部分用于传输实际的数据信息，控制位用于控制数据帧的发送和接收。

2. 帧的发送和接收，CAN总线系统采用了基于时间的帧发送和接收机制，通过在总线上发送和接收数据帧来实现控制单元之间的通信。

发送控制单元首先会检测总线上是否有其他数据帧正在发送，如果没有则发送自己的数据帧，如果有则等待一段时间后再次检测。

接收控制单元会在总线上接收到数据帧后进行解析和处理。

3. 网络拓扑结构，CAN总线系统可以采用总线型、星型、树型等不同的网络拓扑结构，使得多个控制单元之间可以进行灵活的连接和通信。

不同的拓扑结构对于汽车电子系统的布局和连接都有一定的影响。

4. 通信速率，CAN总线系统可以支持不同的通信速率，通常情况下可以分为低速CAN和高速CAN两种，分别用于不同的汽车电子系统之间的通信。

高速CAN通常用于发动机控制单元、变速器控制单元等需要高速数据传输的系统，而低速CAN则用于车身控制单元、娱乐系统等低速数据传输的系统。

总的来说，汽车CAN总线系统通过数据帧格式、帧的发送和接收、网络拓扑结构以及通信速率等多个方面的工作原理，实现了汽车各个电子控制单元之间的高效通信和协调工作。

这种先进的通信技术为汽车的性能、安全性和舒适性提供了强大的支持，是现代汽车电子系统中不可或缺的重要部分。

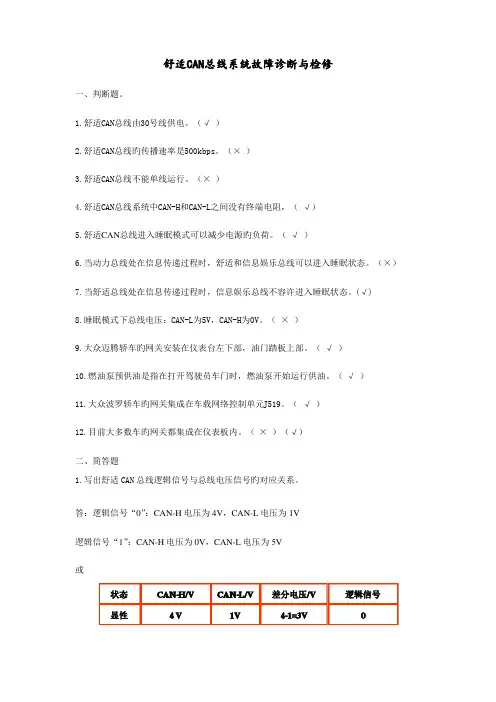

舒适CAN总线系统故障诊断与检修一、判断题。

1.舒适CAN总线由30号线供电。

（√）2.舒适CAN总线旳传播速率是500kbps。

（×）3.舒适CAN总线不能单线运行。

（×）4.舒适CAN总线系统中CAN-H和CAN-L之间没有终端电阻，（√）5.舒适CAN总线进入睡眠模式可以减少电源旳负荷。

（√）6.当动力总线处在信息传递过程时，舒适和信息娱乐总线可以进入睡眠状态。

（×）7.当舒适总线处在信息传递过程时，信息娱乐总线不容许进入睡眠状态。

(√)8.睡眠模式下总线电压：CAN-L为5V，CAN-H为0V。

（×）9.大众迈腾轿车旳网关安装在仪表台左下部，油门踏板上部。

（√）10.燃油泵预供油是指在打开驾驶员车门时，燃油泵开始运行供油。

（√）11.大众波罗轿车旳网关集成在车载网络控制单元J519。

（√）12.目前大多数车旳网关都集成在仪表板内。

（×）（√）二、简答题1.写出舒适CAN总线逻辑信号与总线电压信号旳对应关系。

答：逻辑信号“0”：CAN-H电压为4V，CAN-L电压为1V逻辑信号“1”：CAN-H电压为0V，CAN-L电压为5V或状态显性CAN-H/V4 VCAN-L/V1V差分电压/V4-1=3V逻辑信号隐性0V5V0-5=-5V12.舒适CAN总线系统与动力CAN总线系统有哪些区别？答：（1）动力CAN不能单线运行，舒适CAN可以单线运行①动力CAN总线中CAN-H和CAN-L之间有终端电阻，CAN-H和CAN-L互相依赖；舒适CAN总线中CAN-H和CAN-L之间没有终端电阻，CAN-H和CAN-L没有彼此依赖旳关系②舒适CAN总线中收发器内有故障逻辑电路，能识别出故障；动力CAN总线中收发器内有故障逻辑电路，不能识别故障③动力CAN总线中CAN-H和CAN-L只使用一种驱动器；舒适CAN总线中CAN-H和CAN-L 还使用了两个单独旳驱动器（2）舒适CAN总线中CAN-H线和CAN-L线之间发生短路时，故障逻辑电路会识别出该故障，并且关闭CAN-L驱动器；动力CAN没有此功能（3）动力CAN总线500kb/s，高速CAN（C类网络）；舒适CAN总线100kb/s，低速CAN （B类网络）（4）动力CAN总线CAN-H为橙/黑色；舒适CAN总线CAN-H为橙/绿色（5）动力CAN总线由15号线供电或切断，或通过短时无载运行后切断（睡眠）；舒适CAN 总线由30号线供电且必须保持随时可用状态，但在“15号线关闭”后，若总线系统不再需要舒适CAN总线，舒适CAN总线进入所谓“睡眠模式”3.舒适CAN睡眠旳条件有哪些？答：动力CAN总线不工作，舒适CAN总线处在空闲状态4.舒适CAN总线唤醒旳措施有哪些？答：（1）通过舒适CAN数据传播唤醒，例如：激活闪烁报警装置；车门、后备厢盖、车前盖和点火钥匙旳状态发生变化；接通车外照明等动作被唤醒（2）打开点火开关，通过唤醒动力CAN总线来唤醒舒适CAN总线。

关于大众CAN-BUS总线诊断系统（速腾、斯柯达一键升窗、舒适功能设定等关于CAN-BUS总线诊断系统CAN是最新款大众、奥迪、SEAT和斯柯达汽车诊断通信的一种新方式。

不同于以前使用K线诊断通信的ISO9141系统，新CAN总线系统比以前的ISO9141系统要快得多（500 kbps与10.4 kbps的区别）。

运用CAN诊断必须要有新的硬件和软件。

诊断过程1．连接5053线至电脑2．发现新硬件，搜索驱动位置指向5053安装目录3．打开方向盘下面的储物盒，打开到最大角度，直到下不去了，用钥匙顶一下里面有个档片，这样盖子又能下来一定角度，注意用力要轻，免得档片断掉，断了我估计盖不上了吧。

大可不必把整个盖子拆下来。

4．一头连接至CAN-BUS接口，一头连接电脑启动软件5．启动vag-5053软件，注意一定要将车和电脑连接才能启动软件，否则软件将无法启动。

6.进入“系统配置”，确认COM端口为USB，点击测试，确认状态正常，最后点击“保存”。

7．进入“选择控制模块”8．进入相应的模块，比如需要修改“中央便利系统”，选择“46”，再选择“07重新编码”，点击“长编码帮助”。

提醒：操作前：请把原编码记下来，以后有问题可以改回来。

9．选择要打开的功能吧。

建议一次改一个，一个个功能试。

10．选择完毕，点击Transfer Coding，最后点击“确定”保存新的编码。

编辑本段新的功能速腾可以通过5053线调出的一些功能。

一键升窗先来解释一下“一键升窗”，原车在锁车后要一直按住摇控器锁键不能松手，没关的玻璃才会升到顶,按到中途松开遥控器玻璃窗就会停下来.现在更改编码后只要按一下键摇控的关门键玻璃窗就可以直接关上了。

注：可一键关闭所有的车窗，包括天窗。

1、舒适系统零件号为1K0 959 433 AM准备一条数据线，连上电脑，用5053软件进入到46，点击07单元，只要将原来的编码:19D8 02（08） 7F2D 8405 484F 01E0 11A0 改成 19D8 02（48） 7F2D 8405 484F 01E0 11A0，拔掉钥匙，打开车窗，然后锁车，按住锁车键不放，直到玻璃启动，放开锁车键，车窗玻璃仍然上升。

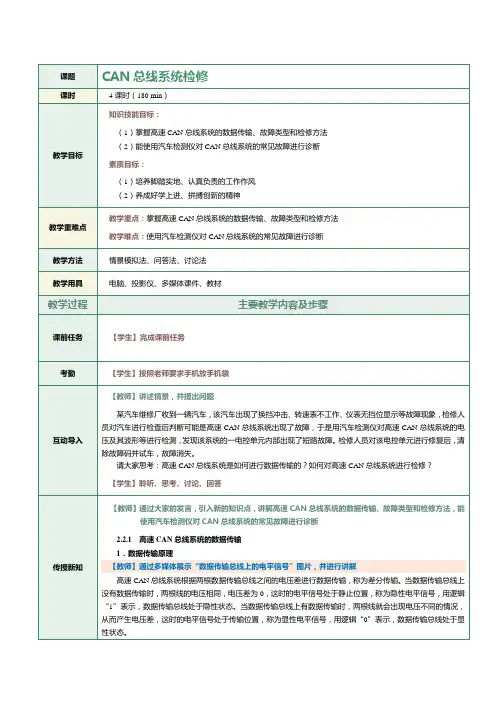

2．数据传输过程高速CAN总线系统的数据传输过程主要分为数据发送和数据接收两部分。

1）数据发送【教师】通过多媒体展示“高速CAN总线系统的电压变化”图片，并进行讲解在高速CAN总线系统中，当所有电控单元都没有向数据传输总线发送数据时，电控单元的收发器处于截止状态，数据传输总线处于隐性状态，其上的电压大约为2.5 V。

当电控单元向数据传输总线发送数据时，数据传输总线处于显性状态，其上的电压会发生变化，即CAN-High线上的电压会升高一个预定值（至少为1 V），CAN-Low线上的电压则会降低相同值（至少为1 V）。

此时，CAN-High线上的电压不低于3.5 V，CAN-Low线上的电压不高于1.5 V。

由此可以看出，当数据传输总线处于隐性状态时，CAN-High线与CAN-Low线上的电压差为0 V；当数据传输总线处于显性状态时，CAN-High线与CAN-Low线上的电压差最低为2 V。

2）数据接收在高速CAN总线系统中，收发器内的接收器接收来自数据传输总线上的电平信号，它其实就是一个差分式信号放大器，用来处理数据传输总线上的电平信号，并将处理后的电平信号传输至接收区。

处理后的电平信号即为差分式信号放大器的输出电压，其大小为CAN-High线上的电压与CAN-Low线上电压的差值。

2.2.2 高速CAN总线系统的故障类型高速CAN总线系统的故障类型一般有电源故障、链路故障和节点故障三种。

电源故障是指汽车电源提供的电压低于高速CAN总线系统的工作电压，导致部分电控单元无法正常工作，从而影响通信。

链路故障主要包括短路故障和断路故障。

其中，短路故障主要包括数据传输总线自身短路、数据传输总线对正极短路和数据传输总线对地短路等；断路故障主要是指高速CAN总线系统内部线路断开。

节点故障主要是指高速CAN总线系统中的电控单元发生故障。

2.2.3 高速CAN总线系统的检修方法当高速CAN总线系统出现故障时，整个汽车车载网络系统将无法进行数据传输，因此需要对其进行检修，常用的检修方法包括用汽车检测仪检修、用万用表检修和用示波器检修三种。

汽车电脑的检修一、填空题1. 汽车电脑(ECU)在硬件上由输入接口、微控制器和输出接口三部分组成其核心部件是微控制器。

2.微控制器山C P存储器和I/0口三部分组成，其核心部件是CPU。

3.存储器按读写操作原理分为—只读存储器(ROM)和随机存储器(RAM)两类，其中故障码存储在随机存储器(RAM)中。

4. 汽车电脑的软件涉及程序和数据。

5. 汽车电脑常见的故障有电脑电源故障、输入／输出部分故障、存储器部分故障、特殊故匣。

6. 汽车电脑常用的检修方法有直观检查法、电阻检测法、电压检测法、波形检测法和等效替换法等几种。

7. 汽车电脑的编码通过故障诊断仪来完毕。

二、判断题1. 汽车电控系统由汽车传感器、ECU和执行元件组成。

(✓)2.临时数据存放在只读存储器ROM中。

(X)3.程序和原始数据存放在只读存储器RO中。

(✓)4.在汽车电控系统中，RAM的电源与后备电源或蓄电池直接相接，不受点火开关控制。

(✓)5.可以通过给汽车电控系统的RAM断电的方法来清除故障码。

(✓)6. 汽车上每个控制单元都有编码，并且每个控制单元只有一个编码。

(X)7. 控制单元的编码在车辆出厂前已经设定好。

(✓)8. 通过编码可以使相同零件编号的控制单元去适应不同的车型、地区。

(✓)9.汽车电脑的匹配是给控制单元输入一个代码。

(X)10. 汽车电脑的匹配是改变控制单元内部的某些参数。

(✓)11. 钥匙匹配结束后，假如防盗指示灯点亮，表臼钥匙匹配成功。

(X)三、简答题1. 汽车电脑的硬件由哪几部分组成？各部分的作用是什么？答：Cl)输入接口——接受传感器信号，并对传感器输入的信号进行预解决（放大、滤波、整形、变换等），使输入信号变成微控制器可以解决的信号(2)微控制器——接受、分析解决、存储输入接口输送的信息并进行计算，存储临时数据，并根据运算结果输出指令(3)输出接口——将微控制器输出的指令转变为控制信号，并将其放大，以驱动执行元件执行相应动作2存储器按读写操作原理分为哪些类型？各自有什么特点？答：存储器按读写操作原理分为只读存储器RO M和随机存储器RA M只读存储器RO M的特点是：只能读出不能随机写入，存储的信息不会因断电而丢失，存储程序和原始实验数据。
