隧道灭菌烘箱安全操作规定背景介绍隧道灭菌烘箱是医疗机构和制药企业常用的一种设备,主要用于对药品、器械等进行高温高压灭菌处理以保证其安全性。
而对于医疗机构和制药企业来说,设备的安全操作是至关重要的。
设备概述隧道灭菌烘箱主要由箱体、加热系统、水循环系统、排水系统、程序控制系统等组成。
烘箱箱子内部有隧道,药品、器械等灭菌物资通过隧道进入箱内,经过程序控制系统的设定后进行高温高压灭菌处理,处理完成后通过隧道出炉。
安全操作规定设备日常维护1.保持设备干燥和清洁,避免设备内部长时间潮湿。
2.定期清理水循环系统,避免水垢和污垢等影响灭菌效果。
3.定期检查加热系统和程序控制系统等设备状态,确保设备正常运行。
设备运行操作1.操作前确认灭菌物资已按照要求进行清洗消毒。
2.确认隧道灭菌烘箱内部干燥,并将灭菌物资放置妥当。
3.程序控制系统按照要求设定灭菌程序。
4.人员全程监控设备运行,确保设备正常运行。
5.灭菌完成后,确认灭菌物资口袋内无水或灭菌后滴水。
设备异常处理1.任何设备故障或异常情况均应及时停机并报备相关负责人员。
2.严禁任何未经授权人员拆卸、修理隧道灭菌烘箱等设备。
安全防范与措施1.确保设备电源安全可靠,严禁机外配电线接通。
2.确保工作人员穿戴个人防护装备。
3.定期对设备进行巡检,及时处理故障和异常情况。
结论本文介绍了隧道灭菌烘箱的安全操作规定,涉及到设备日常维护、设备运行操作、设备异常处理以及安全防范与措施。
医疗机构和制药企业需要认真遵守本文规定,确保隧道灭菌烘箱的安全正常运行,以确保药品和器械的安全性。
高温灭菌隧道烘箱安全操作及保养规程随着食品行业的快速发展和不断提高人们对食品安全的重视程度,高温灭菌技术被广泛应用于食品工业中。
高温灭菌隧道烘箱是目前食品工业中主要应用高温灭菌技术的设备之一。
本文将详细说明高温灭菌隧道烘箱的安全操作规程和保养规程。
一、高温灭菌隧道烘箱安全操作规程1.1 前期准备在使用高温灭菌隧道烘箱之前,必须进行前期准备工作。
首先,需要检查烘箱的内部和外部环境是否符合要求,确保高温灭菌隧道烘箱的周围没有易燃物品和危险品。
其次,清理高温灭菌隧道烘箱内的污物和异物。
1.2 操作前的注意事项在操作高温灭菌隧道烘箱之前,必须仔细阅读操作手册,了解烘箱的操作和维护知识。
同时,安装和调整好隧道烘箱的附加设备,确保设备稳定性和高效性。
操作人员必须进行防护措施,佩戴好防护手套、防护眼镜等,确保操作人员的安全。
1.3 操作过程中的注意事项高温灭菌隧道烘箱是一种高温设备,因此在操作过程中要注意防止烫伤和热气中毒。
在操作高温灭菌隧道烘箱之前,需要预热隧道烘箱至操作温度,以保证热平衡。
在放入食品时需要注意切勿接触到高温的隧道烘箱内部和热风机。
1.4 操作结束后的注意事项操作结束后,需要将高温灭菌隧道烘箱进行冷却,并清理隧道烘箱内的残余物。
隧道烘箱需要彻底冷却并断电,确保设备停止工作之前不断电不停机,以避免设备变形和损坏。
在清洗和维护设备时,必须遵循操作规范,切勿随意拆卸和更改设备的内部结构。
二、高温灭菌隧道烘箱保养规程高温灭菌隧道烘箱的保养对于设备的长期运行和食品工业的生产效益起着至关重要的作用,必须遵循以下步骤。
2.1 日常保养每天使用前,需要对高温灭菌隧道烘箱进行清洁,防止异物和细菌滋生。
同时,对高温灭菌隧道烘箱进行卫生消毒,如发现运行过程中出现异常情况应及时报修和处理,确保设备安全运行。
2.2 定期保养定期进行高温灭菌隧道烘箱内部的检查和保养,包括检查各种传动机构、加热器、风道、压力表、水泵、阀门等设备及零部件的性能、磨损和疲劳情况,防止设备性能和质量的下降。
隧道烘箱冷却段灭菌原理宝子们!今天咱们来唠唠隧道烘箱冷却段灭菌的原理,这可超有趣的呢!咱先来说说隧道烘箱是干啥的哈。
这隧道烘箱就像是一个超级英雄的秘密基地,那些需要灭菌的东西,比如药品啦、医疗器械啦,就像一个个等待被拯救的小可怜,排着队进入这个烘箱。
那进入冷却段之前,前面可是经历了高温烘烤的呢。
就像是先把那些病菌坏蛋们放在火上烤一烤,让它们晕头转向的。
高温能杀死好多好多病菌,就像把那些在黑暗角落里搞破坏的小怪兽都给消灭掉。
现在来到冷却段啦。
你可能会想,都高温烤过了,为啥还要冷却段来灭菌呢?这就很有讲究啦。
冷却段可不是简单的让东西凉下来这么简单哦。
在冷却段,温度是逐渐降低的。
这个逐渐降低的过程就像是给那些可能还残留的病菌设下了一个陷阱。
病菌们刚刚经历了高温的折磨,都已经很虚弱啦。
这时候温度突然开始下降,它们就更适应不了啦。
就像咱们人啊,在大夏天突然进入一个很冷的空调房,都可能会感冒不舒服呢,病菌也是一样的。
而且呀,冷却段的空气流动也很有门道。
这里的空气就像是一群小卫士,在里面跑来跑去的。
新鲜的、经过过滤的冷空气不断地吹进来,把那些可能带着病菌的热空气给挤出去。
这就像是给那些小病菌们来了一场大驱逐,让它们无处可躲。
还有哦,冷却段的设计也很巧妙。
它的内部结构就像是一个迷宫,那些需要冷却的物品在里面弯弯绕绕的。
这样呢,就可以让冷空气充分地接触到物品的每一个角落。
没有哪个病菌能躲在小角落里偷偷存活啦。
就像是大扫除的时候,咱们要把每个角落都打扫干净一样。
另外呢,在冷却段,湿度也被控制得很好。
病菌们在湿度不合适的环境里也很难生存。
就像是有些小虫子在干燥的环境里就干死了,病菌在不合适的湿度下也是一样的悲惨命运。
咱再打个好玩的比方哈。
冷却段就像是一个大舞台,病菌们是那些不受欢迎的演员。
温度、空气流动、湿度这些就是舞台上的各种机关。
当这些机关一起启动的时候,病菌们就只能灰溜溜地下台,再也没有机会在这个舞台上兴风作浪啦。
隧道式远红外灭菌烘箱的设备的结构与工作原理说到隧道式远红外灭菌烘箱,大家可能会觉得这个名字听起来挺复杂的,其实它就像一个神奇的宝盒,把各种细菌和微生物统统消灭掉。
你想啊,这种设备在现代社会中可是大显身手,无论是医院、实验室,还是食品加工厂,都是它的舞台。
嘿,没错,它就像一位默默奉献的英雄,帮助我们抵御那些看不见的敌人。
隧道式远红外灭菌烘箱,名字虽长,但其实结构也不算复杂。
想象一下,一个长长的隧道,里面有几个“热心”小家伙在工作。
它们就是那一排排的加热元件,像热锅上的蚂蚁,忙个不停。
远红外线就像温暖的阳光,洒在我们需要消毒的物品上。
它们不仅能穿透物体表面,还能深入到物体内部,把那些细菌病毒一网打尽。
真是个妙招,不是吗?说到工作原理,这个烘箱就像是一个炙热的洗澡间,把要消毒的东西放进去,温度马上就升起来。
想象一下,物品在温暖的环境中,细菌们可受不了这种“热情”的款待,纷纷选择“逃跑”。
远红外线的威力在于它的波长可以跟细胞中的水分子产生共振,造成细菌的破坏。
你想,细菌再怎么顽强,也架不住这么一折腾,结果就是它们乖乖认输了。
在使用上,这个烘箱也很简单。
只需将待消毒的物品推入隧道,设定好温度和时间,剩下的就交给机器。
像打游戏一样,只要一键启动,机器就开始工作了。
你就可以喝杯茶,看看书,完全不用担心。
等到时间一到,机器会自动停下,哇,完事儿了!出来的物品光亮如新,宛如经过了一场“美丽的转身”。
咱们也得考虑一下效率。
这种隧道式的设计,能让多个物品同时进行灭菌,效率杠杠的。
比起传统的灭菌方法,省时又省力,真是一举两得。
就像你买菜时,不仅挑选到了新鲜的蔬菜,还节省了一大堆时间,心里那个美呀,简直乐开了花。
咱们也不能忽视安全性。
隧道式远红外灭菌烘箱一般都配有多重保护机制,像个贴心的保镖,确保在工作时不会出现意外。
比如过热保护、自动断电等等,让你用得放心。
即使是小白用户,也能轻松上手,像是在家里玩儿个简单的玩具,毫无压力。
隧道灭菌烘箱工作原理隧道灭菌烘箱是一种常用于医疗机构和实验室的设备,用于灭菌和干燥物品。
它的工作原理主要包括加热、灭菌和干燥三个步骤。
隧道灭菌烘箱通过电加热元件提供热能,使箱体内温度升高。
热能传导到箱体内的物品表面,使其温度逐渐升高。
加热的温度可以根据不同的需求进行调节,一般在高温范围内进行操作。
随着温度的升高,箱体内的空气也被加热,从而形成了一个高温的环境。
这种高温环境有助于杀灭细菌、病毒和其他微生物。
细菌和其他微生物对高温比较敏感,当温度达到一定程度时,它们的生存能力会受到严重影响甚至被彻底杀灭。
因此,加热是隧道灭菌烘箱实现灭菌的重要一步。
灭菌过程中,除了温度的作用外,还需要一定的时间来确保细菌和其他微生物被完全杀灭。
灭菌时间的长短取决于物品的种类和规模,一般需要在高温下持续一段时间,以确保灭菌效果的达到要求。
在物品经过加热和灭菌后,隧道灭菌烘箱还可以进行干燥的过程。
干燥是为了去除物品表面的水分,以防止细菌和其他微生物再次滋生。
在高温的环境下,水分会迅速蒸发,使物品表面变得干燥。
在整个工作过程中,隧道灭菌烘箱还配备了一系列的控制和监测设备,以确保操作的安全和准确。
例如,温度控制装置可以根据需要自动调节温度,保持在稳定的工作范围内。
同时,还可以通过温度传感器和计时器等设备对加热、灭菌和干燥的过程进行实时监测和控制,以确保操作的准确性和一致性。
总结起来,隧道灭菌烘箱的工作原理主要包括加热、灭菌和干燥三个步骤。
通过加热提供高温环境,杀灭细菌和其他微生物;通过灭菌时间确保完全的灭菌效果;通过干燥去除物品表面的水分,防止再次污染。
同时,配备了控制和监测设备,确保操作的安全和准确。
隧道灭菌烘箱在医疗机构和实验室中发挥着重要的作用,确保物品的灭菌和干燥,从而保障工作的安全和有效进行。
ASMR620-48/1-20ml隧道式灭菌烘箱确认方案目录1 概述2 确认目的3 适用范围4 确认小组成员与职责5 文件资料及培训确认6 编制依据7 确认计划8 确认内容9 确认结果的分析与评价10 确认周期1、概述物理干热灭菌法是当前国内外制药工业中对玻璃瓶灭菌、去除热原采用最可靠,最广泛的工艺方法。
它技术理论日趋成熟,设备构造简单,设备运转使用成本低廉,是各大、中、小型制药厂家最基本、最主要的生产设备。
它利用层流原理和热空气高速灭菌工艺,在洁净度 A 级的层流密封隧道内连续完成器瓶的干燥、灭菌、去热原和冷却;其流程完全满足无菌生产工艺的要求。
密封隧道系统由三部分组成:第一部分为预热段,第二部分为干燥、灭菌段,第三部分为冷却段。
2、确认目的通过对ASMR620-48隧道式灭菌烘箱设计、安装、运行、性能的确认,对该设备能适应的生产工艺做出评估,确定是否能达到设计要求满足生产工艺条件和GMP的要求。
3、确认范围本方案适用于ASMR620-48隧道式灭菌烘箱的确认。
4、确认小组成员与职责4.1确认小组成员确认小组:准备、检查和实施确认方案;设计、组织和协调确认试验;收集整理确认数据,偏差处理,编写确认报告;再确认周期的确定。
确认小组组长:领导协调确认项目的实施,协调确认小组的工作,对确认过程的技术负责,批准确认方案、确认报告及偏差报告。
确认小组副组长:组织编写确认方案,审核确认方案、确认报告及偏差报告。
生产技术部长:负责协调确认方案的实施,相关操作规程的修订,协助收集整理确认数据,对偏差提出纠正措施建议。
品管部长:审核确认过程的检测数据,确认数据的可靠性,负责确认过程检验方法的确定及安排相关检验工作,负责签发检验报告。
工程部长: 负责起草确认方案,编写确认报告,并负责组织实施。
QA:负责确认过程中取样、监控。
QC:负责微生物、理化项目的检测。
机修工:负责确认过程中设备的维修,确保设备运行正常。
操作工:负责设备的操作。
隧道灭菌烘箱工作原理隧道灭菌烘箱是一种用于灭菌和干燥物品的设备,其工作原理是利用高温和热空气循环来达到灭菌的效果。
隧道灭菌烘箱通常由一个加热室和一个传送带系统组成。
物品首先被放置在传送带上,然后通过加热室。
在加热室内,物品暴露在高温环境中,通常在摄氏150至250度之间。
高温能够有效地杀死细菌、病毒和其他微生物,从而达到灭菌的目的。
在烘箱内部,有一个热风循环系统。
这个系统通过风机将热空气从加热器中吹出,并将其均匀地分布在烘箱内部。
这种循环系统确保热空气能够均匀地覆盖物品表面,使其受热均匀,从而提高灭菌效果。
隧道灭菌烘箱还配备了一些辅助设备,如温度传感器、控制器和安全系统等。
温度传感器用于监测烘箱内的温度,并将其传输给控制器。
控制器根据温度传感器提供的信息,调节加热器的功率,以保持烘箱内的温度在设定的范围内。
安全系统是烘箱的重要组成部分。
它通常包括过温保护装置、漏电保护装置和报警装置等,用于确保烘箱的安全运行。
过温保护装置可在温度超过设定范围时自动切断电源,以避免发生事故。
漏电保护装置用于监测电流泄漏,如果发现漏电现象,会立即切断电源。
报警装置则用于在发生故障或异常情况时发出警报,提醒操作人员采取相应的措施。
隧道灭菌烘箱具有许多优点。
首先,它能够在短时间内完成灭菌过程,提高工作效率。
其次,烘箱内部的温度分布均匀,可以确保物品表面的每个部分都受到充分的加热,从而提高灭菌效果。
此外,隧道灭菌烘箱还具有自动化控制系统,可以实现自动化操作,减少人工干预,提高工作的稳定性和可靠性。
然而,隧道灭菌烘箱也存在一些局限性。
首先,由于烘箱内部温度较高,使用时需要注意安全操作,避免烫伤等事故。
其次,烘箱的体积通常较大,占用空间较多,需要有足够的空间进行安装和使用。
隧道灭菌烘箱是一种高效、可靠的灭菌设备,通过高温和热空气循环来达到灭菌的效果。
它在医疗、食品加工等领域具有广泛的应用前景。
随着科技的不断进步,隧道灭菌烘箱的性能和功能将会得到进一步的提升,为人们的生活和工作带来更多的便利和安全保障。
隧道灭菌烘箱设备工艺原理前言在制药、食品等行业,对于产品的无菌化处理是至关重要的。
其中隧道灭菌烘箱是一种常用的无菌化设备,它能够将产品通过高温高压的处理达到无菌化的效果。
本文将详细介绍隧道灭菌烘箱设备的工艺原理。
隧道灭菌烘箱的结构隧道灭菌烘箱通常由三部分组成:喷淋区、加热区和冷却区。
产品经过喷淋区后进入加热区进行高温高压处理,最后在冷却区冷却后出口。
喷淋区喷淋区通常包括蒸汽、气体和水混合的热雾发生器,以及高压水泵和风机等设备。
在这个区域中,产品通过喷淋头接收蒸汽、气体和高压水流。
这些物质用于将产品表面的细菌和微生物冲洗和清除。
之所以选择高压水流,主要是为了能够将产品表面的细小孔洞、裂缝、过渡区等难以清洁的区域进行清洗。
加热区加热区是隧道灭菌烘箱的核心部分,也是在这里完成无菌化处理。
在这个区域内,通过对蒸汽进行控制,将室内恒温控制在高温高压的状态,同时保持一定的湿度。
这一过程是长时间持续的,并且随着隧道的长度和产品的性质而不同。
通常情况下,这一部分需要长时间持续30-60分钟的处理时间。
冷却区冷却区也非常重要,主要是将产品冷却到适当的温度和湿度,使之不会太过热或潮湿,同时也避免了产品传递后可能带来的交叉污染。
通常情况下,这个区域中会对室内恒温进行适当的控制,同时也对空气流动进行一定的处理。
隧道灭菌烘箱的工作原理隧道灭菌烘箱的工作原理主要涉及到温度和压力两个因素。
产品在进入喷淋区进行清洁后,进入加热区进行高温高压的处理。
在这个过程中,热气流和热水蒸气会将表面的细菌和微生物杀死。
同时,加热区内的压力也对杀菌效果有着重要的影响。
通常情况下,该区域压力会掌握在3-4个大气之间,以确保产品表面的微生物都能够被有效的杀死。
隧道灭菌烘箱的应用场景隧道灭菌烘箱主要应用于制药和食品行业,是进行无菌化处理的重要设备。
在这些领域中,产品的无菌化是特别重要的,在生产过程中需要达到无菌化标准才能放心使用。
广泛应用于注射剂、大型容器、剂量制剂等生产领域。

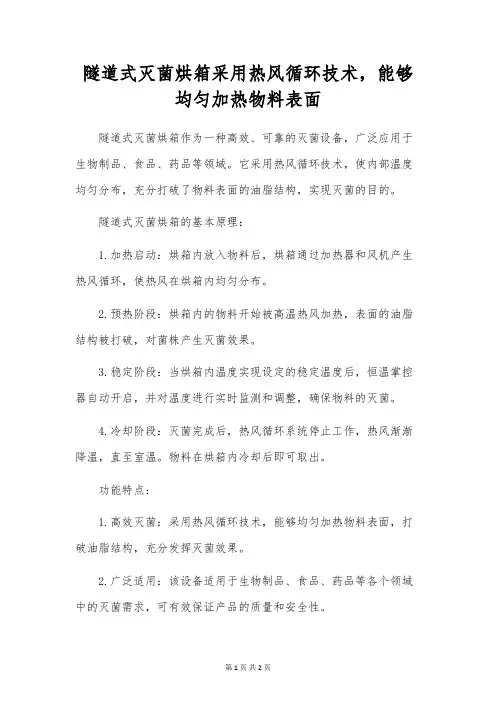

隧道式灭菌烘箱采用热风循环技术,能够均匀加热物料表面隧道式灭菌烘箱作为一种高效、可靠的灭菌设备,广泛应用于生物制品、食品、药品等领域。
它采用热风循环技术,使内部温度均匀分布,充分打破了物料表面的油脂结构,实现灭菌的目的。
隧道式灭菌烘箱的基本原理:1.加热启动:烘箱内放入物料后,烘箱通过加热器和风机产生热风循环,使热风在烘箱内均匀分布。
2.预热阶段:烘箱内的物料开始被高温热风加热,表面的油脂结构被打破,对菌株产生灭菌效果。
3.稳定阶段:当烘箱内温度实现设定的稳定温度后,恒温掌控器自动开启,并对温度进行实时监测和调整,确保物料的灭菌。
4.冷却阶段:灭菌完成后,热风循环系统停止工作,热风渐渐降温,直至室温。
物料在烘箱内冷却后即可取出。
功能特点:1.高效灭菌:采用热风循环技术,能够均匀加热物料表面,打破油脂结构,充分发挥灭菌效果。
2.广泛适用:该设备适用于生物制品、食品、药品等各个领域中的灭菌需求,可有效保证产品的质量和安全性。
3.高温恒温掌控:配备恒温掌控器,能够实时监测和调整烘箱内的温度,确保稳定的灭菌温度。
4.自动掌控:该设备采用自动掌控技术,操作简便,无需专业人员操作,降低了人为错误和潜在风险,提高了设备可靠性和安全性。
5.多样化的物料适配性:内部设计为多层网带结构,可以依据不同的物料形状和尺寸进行调整,提高了设备的适用范围和通用性。
隧道式灭菌烘箱的应用领域:1.生物制品:如医疗器械、外科用品、血液制品等,需要通过灭菌技术杀灭细菌、病毒等有害微生物,确保产品的安全性和质量。
2.食品加工:像米面制品、糖果、卤制品、豆制品等食品加工领域,要求对加工过程中的有害微生物进行有效灭菌处理,以确保食品质量和食品安全性。
3.化妆品与日化用品:如口罩、湿巾等日常生活中使用的物品,通过灭菌烘箱能够对这些物品进行有效的杀菌灭菌,确保产品质量和卫生安全。
4.电子电器:如电路板、移动电话配件等,在制造过程中需要进行灭菌处理,以确保产品性能和可靠性。
隧道灭菌烘箱验证讲解简介隧道灭菌烘箱是用于药品生产过程中的终末灭菌处理设备,其验证是药品生产过程中必不可少的步骤。
本文将从验证的目的、步骤和验证结果的分析等方面对隧道灭菌烘箱的验证进行讲解。
目的隧道灭菌烘箱验证的目的是验证隧道灭菌烘箱是否符合其设计和规范的要求,以保证其在药品生产过程中的可靠性和稳定性。
同时,验证的结果还可以作为隧道灭菌烘箱运行的依据,方便生产人员进行操作和维护。
步骤隧道灭菌烘箱验证的步骤主要包括回顾设计、执行验证计划、收集数据和分析验证结果。
回顾设计在进行验证之前,需要回顾隧道灭菌烘箱的设计和规范要求,包括但不限于:•设备的设计和制造过程是否符合GMP、ISO9001等相关规范标准;•设备的技术参数是否符合规定,并进行相应的校准和调整;•设备的安装和维护是否符合规定。
执行验证计划根据验证的要求和计划,对隧道灭菌烘箱进行实际的验证操作。
具体操作包括:•准备合适的生物指示器,放置于设备内;•将具有典型性的药品标准装入适当数量的布袋中,并进行包装;•调整设备参数,如温度、速度等;•具体验证操作完成后,需要对收集的数据进行统计和分析。
收集数据在验证过程中,需要收集设备和药品的相关数据。
具体收集的数据包括:•设备运行参数数据,如温度、速度等;•生物指示器灭菌效果;•药品标准装包装后的温度、湿度等数据。
分析验证结果根据收集到的数据,进行分析和判定。
验证结果应该符合规定的标准和要求。
对于不符合要求的结果,需要通过调整设备参数、更换生物指示器和药品标准装等方式进行再次验证。
验证结果的分析在验证完成之后,需要对验证结果进行分析,以判定隧道灭菌烘箱是否符合设计和规范要求。
具体分析内容包括以下方面:•生物指示器的灭菌效果是否符合要求;•药品标准装包装后的温度、湿度等数据是否符合规范要求;•设备参数设置是否符合规范要求。
同时,还需要进行风险分析,评估验证结果的稳定性和可靠性,并给出相应的改进和优化建议。

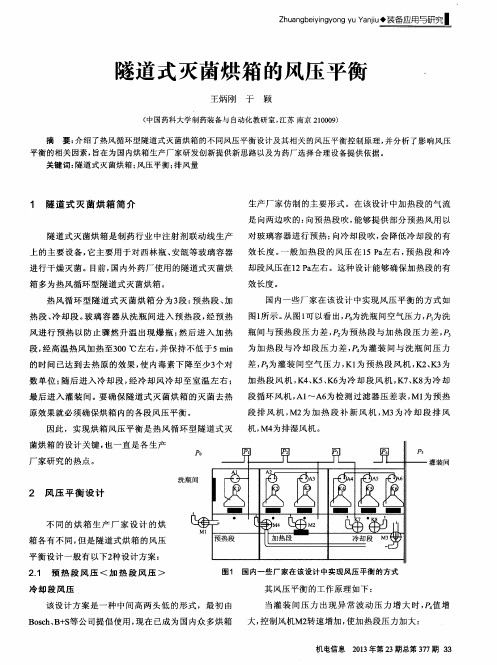

隧道灭菌烘箱的风压平衡控制1.隧道灭菌烘箱的风压控制的原理1.1隧道灭菌烘箱安装于洗瓶间,其环境的要求按我国的GMP要求是D级的洁净环境(ISO 8 级,欧盟D级)。
1.2烘箱的进口处于D级环境的洗瓶间,烘箱瓶子的出口处于A级环境的灌装间。
1.3烘箱的操作是在A级层流条件下完成作业。
1.4烘箱和灌装间均是A级,其相对风压均是零,但其风压的流向为灌装间、烘箱冷却段、高温段、预热段。
1.5灌装间对洗瓶间的风压按GMP的规定要求大于10 Pa。
1.6依据灌装间对洗瓶间的风压 10 Pa的稳定风压为平衡风压,再调整烘箱各段的风压。
1.7风压的大小的调节依据系统送风和排风量的大小,予以调节。
2.风压平衡要求的提出2.1当洗瓶间和灌装间的风压由于某种原因而变化,或大于或小于,平衡状态变化。
2.2烘箱的风压流向随着灌装间对洗瓶间平衡的变化而使烘箱内的气流向前和向后迁移。
2.3烘箱高温段的高温热风,向前移至预热段,或向后迁移至冷却段,其造成的危害有以下方面。
(1)由于高温段热风前移和后移,减少了灭菌时间使FH值下降,影响瓶子去热原的效果。
(2)因预热和冷却的高效过滤器和风机是常温的,造成烧坏高效过滤器和风机的隐患。
(3)向前迁移至预热段,使预热段温度过高,散发至洗瓶间,使洗瓶间的室温难以控制而升高。
(4)向后迁移至冷却段,使冷却段温度过高,既增加能耗又使出瓶温度过高。
(5)破坏热平衡使温差增大。
以往产生以上情况是靠人工予以调节,往往不能达到有效的结果。
所以提出了自动进行风压平衡的要求。
3.风压平衡的原理当环境的风压变化时,烘箱各段的风压随着环境风压的变化而自动平衡,其主要原理是增加和减少排风量,从而达到新的平衡点。
4.风压平衡装置的结构4.1在冷却段下部设置带变频器的排风风机,排出的风直接通室外,通过变频调节风机的转速,从而增加和减少排风量。
4.2在冷却段对灌装间装置差压开关/表/变送器,该表的功能可设置平衡风压,风压精度,高/低报警,能变送输出风压信号。
“SMPYZ0MSH系列高温灭菌隧道烘箱清洗再验证方案”一早起床,我就知道今天会有个大活儿。
坐在电脑前,深吸一口气,我开始构思这个“SMPYZ0MSH系列高温灭菌隧道烘箱清洗再验证方案”。
这个方案对我来说,就像是个老朋友,因为这类设备的验证我已经写了十年。
不过,每个设备都有它的独特之处,所以我要从头开始梳理。
我们得明确目标。
这个高温灭菌隧道烘箱,它的主要任务就是确保产品在经过高温处理后,能够达到无菌状态。
那么,清洗再验证的目的,就是确保它在每次使用后,都能恢复到最佳状态。
一、方案背景这个系列的高温灭菌隧道烘箱,已经在我们公司使用了很长时间。
但是,由于各种原因,比如设备老化、操作不当等,它的性能可能会受到影响。
所以,我们需要对它进行清洗再验证,以确保它仍然能够满足生产需求。
二、清洗再验证的目的1.确保设备在每次使用后,都能达到预期的无菌效果。
2.检查设备是否存在潜在的故障或问题,并及时解决。
3.提高设备的使用寿命,降低生产成本。
三、清洗再验证的流程1.清洗:我们要对烘箱进行彻底的清洗。
这个过程中,我们要使用专业的清洗剂,确保每个角落都能被清洁到。
2.检查:清洗完成后,我们要对烘箱进行检查。
这个过程中,我们要重点关注设备的各个部件,看是否有损坏或磨损。
3.维修:如果发现设备存在问题,我们要及时进行维修。
这个过程中,我们要确保设备能够恢复正常运行。
4.验证:我们要对烘箱进行验证。
这个过程中,我们要确保设备在经过清洗和维修后,能够达到预期的无菌效果。
四、具体操作步骤1.清洗:使用专业的清洗剂,对烘箱内部进行彻底的清洁。
这个过程需要两个人协作完成,一个人负责操作,另一个人负责监督。
2.检查:清洗完成后,我们要对烘箱进行检查。
这个过程需要三个人参与,一个人负责检查,两个人负责记录。
3.维修:如果发现设备存在问题,我们要及时进行维修。
这个过程需要两个人完成,一个人负责维修,另一个人负责协助。
4.验证:对烘箱进行验证,确保设备能够达到预期的无菌效果。
网带式隧道灭菌烘箱安全操作及保养规程1. 引言网带式隧道灭菌烘箱是一种常见的用于灭菌和烘干物品的机器设备。
为了确保操作人员的安全,并延长设备的使用寿命,有必要制定一份安全操作及保养规程。
本文档将详细介绍网带式隧道灭菌烘箱的安全操作步骤和日常保养指南。
2. 安全操作规程为了最大程度确保操作人员的安全,以下是网带式隧道灭菌烘箱的安全操作规程:2.1 穿戴个人防护装备在操作网带式隧道灭菌烘箱之前,操作人员应穿戴适当的个人防护装备,包括防护手套、安全眼镜和呼吸防护器具。
2.2 确保设备周围无障碍物在操作烘箱之前,操作人员应确保设备周围没有障碍物,以确保通风和安全操作。
2.3 正确操作控制面板烘箱的控制面板上通常会有各种按钮和控制开关,操作人员应熟悉各个功能按钮的使用方法,并遵循正确的操作顺序。
2.4 遵循操作步骤在进行灭菌和烘干操作时,操作人员应严格按照设备操作说明书中列出的步骤进行操作,确保正确的程序和参数设置。
2.5 避免接触高温表面和加热元件在操作烘箱时,特别是在高温状态下,操作人员应避免直接接触烘箱的高温表面和加热元件,以免造成烫伤。
2.6 使用适量且安全的物品在放入烘箱中的物品时,操作人员应确保物品的数量适量,不过载烘箱,并避免放入易燃、易爆或其他危险物品。
2.7 停止操作前的检查在结束操作前,操作人员应先停止烘箱运行,并确保设备已冷却后再打开设备门,避免高温对操作人员的伤害。
3. 设备保养规程为了延长网带式隧道灭菌烘箱的使用寿命,并保持其正常工作状态,以下是设备的日常保养规程:3.1 定期清洁设备定期清洁设备及其周围区域,特别是灭菌室内部的不锈钢网带和烘箱内壁,以确保设备的卫生和正常运行。
3.2 检查加热元件定期检查加热元件的工作状态,确保其正常工作。
如果发现异常,应及时联系维修人员进行检修或更换。
3.3 检查控制系统定期检查烘箱的控制系统,确保温度、时间和其他参数的准确性和稳定性。
如发现异常,应及时调整或修理。
隧道烘箱灭菌设备工作原理
一、隧道烘箱灭菌设备工作原理
嗨,小伙伴们!今天咱们来唠唠隧道烘箱灭菌设备的工作原理。
这个隧道烘箱灭菌设备啊,它主要是靠热空气来灭菌的呢。
想象一下,就像有一群热空气小战士,到处跑着把细菌消灭掉。
它有一个加热系统,这个加热系统会把空气加热到很高的温度。
一般来说,这个温度能达到让细菌无法存活的程度。
比如说,有些细菌在普通温度下能活得好好的,但是在隧道烘箱灭菌设备里的高温下,就像小怪兽遇到了超级英雄,完全没辙啦。
而且呢,这个设备还有一个很重要的部分,就是它的空气循环系统。
这个系统会让热空气在设备里循环流动。
就好比一群勤劳的小蜜蜂,在蜂巢里不停地飞来飞去一样。
热空气在设备里循环,就可以确保每个角落都能被照顾到,没有细菌能躲起来。
另外呀,隧道烘箱灭菌设备还有一个干燥的功能呢。
因为有时候被灭菌的物品可能会带有一些水分,这些水分如果不除掉,可能会影响灭菌的效果,也可能会让物品在之后的使用过程中出现问题。
这个干燥功能就像是给物品做了一个彻底的脱水SPA,让物品变得干干净净,干干爽爽的,这样细菌就更难在上面生存啦。
这个设备的工作原理还和它的隧道形状有关呢。
物品从一端进入这个像隧道一样的设备,然后在热空气的包围下,慢慢向前移动。
在这个过程中,细菌就被一点点消灭掉了。
就像是在一个充满挑战的隧道冒险里,细菌在这个过程中被打败,而物品经过这个冒险之
后,就变成了无菌的、干净的好东西啦。
1.适用范围:本标准适用于GMS800-5隧道式热风循环灭菌烘箱的使用、维护检修。
2.职责:操作工:严格按照本SOP进行GMS800-5隧道式热风循环灭菌烘箱的操作;维修人员:及时排除设备故障,并做好定期维护与检修工作;QA现场监控员:负责检查本SOP的执行情况。
3.内容:3.1工作原理:GMS 型隧道灭菌烘燥箱利用远红外和电加热作为热能源,由远红外和电加热元件产生热量,利用风机进行对流换热,对瓶子和物料进行热量传递,并不断补充新鲜空气,排出潮湿空气,从而对物料进行干燥。
本机采用低噪音进风机和排风机,烘箱内空气经石英镀金加热管和不锈钢电热加管加热,含水的湿热空气通过排风口排出箱外。
烘箱内置测温点,其所需温度可自动调节控制。
操作方法十分简单。
远红外隧道灭菌烘燥箱有下列结构部分组成:GMS800-5型隧道灭菌烘燥箱采用优质碳钢做骨架,内部和外部用低碳奥氏体不锈钢制造。
保温绝缘材料为无碱超细玻璃棉,加热元件为石英镀金加热管和不锈钢电加热管,换热面积大,效率高。
在烘箱前部有百级保护装置及预热和排湿口,中部有高温灭菌区,后部有百级冷却箱。
干燥运行时不断给箱内补充经过净化的新鲜空气,通过排湿风机排出潮湿空气而达到瓶子和物料干燥的目的,再通过排热风机排出热空气而达到瓶子和物料冷却的目的。
瓶子进入GMS 隧道灭菌烘箱后,在PLC程序控制下,瓶子随链条进入预热区、高温区、冷却区。
链条无级调速,层流风速变频调节,温度由彩色显示屏调节监控。
干燥灭菌后瓶子自动进入生产线后续设备3.2主要参数:➢电压: 380V 50Hz➢总功率: 43kw➢适用范围:安瓿瓶、抗生素瓶、口服液瓶等➢进风量: 3500m3/小时➢排风量: 3500m3/小时➢耗气量: 0.1m3/小时➢风压: 150~450Pa➢气压: 3~4.5Kg/cm2➢链条速度:变频调速 30~350mm/分钟➢风速控制:变频调速➢温度调节范围:60~350℃➢空载温度分布:≤±5℃➢满载温度分布:≤±7.5℃➢净化等级: 100级➢噪音:≤70dB3.3使用3.3.1操作前检查3.3.1.1检查设备状态标志是否完好;3.3.1.2检查相关设备是否齐备;3.3.1.3检查需润滑部是否润滑;3.3.1.4试运转,检查所有电机是否正常运转,有无异常响声;3.3.1.5检查前段压差是否大于140Pa,中段压差是否大于190 Pa,后室压差是否大于90 Pa。
隧道式灭菌干燥机也称隧烘箱,主要对抗生素瓶进行灭菌、干燥和去热原,一般隧道式加热灭菌形式有二种,一是热风循环(即热空气平行流),二是远红外辐射,其共同点均为干热灭菌。
热风循环型隧道式灭菌干燥机
热风循环型隧道式灭菌干燥机原是通过Bosch公司及B S公司的产品演化而来。
其特点:(1)容易控制温度和热风压差;(2)温度分布均匀;(3)整箱长度较远红外辐射型短。
但不完美之处在于:(1)热风循环型隧道式灭菌干燥要采用昂贵耐高于350℃的高效过滤器,其使用成本相时较高;(2)由于热风循环型预热段升温较快,对瓶子的管壁均匀性有一定要求。
远红外辐射型隧道式灭菌干燥机
远红外辐射型隧道式灭菌干燥机从某种意义上来说,是土生土长的国内产品,也是借鉴Calumatic公司及IMA公司演化而来。
其特点:(1)灭菌干燥时受到辐射热和热空气层流带来热风的双重作用,热穿透性强;(2)备品备件成本相对较低。
但不完美之处在于:(1)受箱内气流干扰和电热管启闭影响较大,对烘箱前后二段风压控制有较高的要求;(2)由于加热的缓和决定箱体长度比热风循环型要长;(3)只能采用整排瓶子推入方法,才使瓶子的升温基本一致,从而能基本确保热穿透指标一致。
